抓包定位利器！交换机端口镜像到底是怎么回事？

在日常网络运维中，总有一些“神秘的问题”让人抓耳挠腮：

为什么员工的网页总是加载缓慢？某个系统时不时掉线？是不是有人偷偷在局域网里搞事情？

这些问题常规方式难以定位，而交换机端口镜像（Port Mirroring），就是这类问题的终结者——它不“动手”，却能“看遍全网”。

什么是交换机端口镜像？🤔

端口镜像，顾名思义，就是将网络交换机上某个端口（或多个端口）的流量“复制”一份，发送到一个指定的目标端口，用于监控、分析或故障排查。简单来说，它就像在网络中架起了一面“魔镜”🪞，让你能实时观察到数据流的动态，而不会干扰网络的正常运行。

端口镜像（Port Mirroring），有时也被称为SPAN（Switched Port Analyzer，交换端口分析器），是一种通过交换机实现的网络监控技术。它可以将源端口（Source Port）的流量完全复制到目标端口（Destination Port），供外部设备（如网络分析仪、入侵检测系统IDS）进行分析。无论是流入（Ingress）还是流出（Egress）的流量，端口镜像都能捕捉到，提供全面的网络数据视角 📊。

在企业网络、数据中心或云环境中，数据流量复杂且庞大。网络管理员需要一种方法来“窥探”这些流量，以便：

• • 故障排查：定位丢包、延迟或连接中断等问题 🔧。

• • 性能优化：分析流量模式，优化带宽分配 ⚡。

• • 安全监控：检测异常流量、潜在的恶意攻击或数据泄露 🛡️。

• • 合规性检查：确保网络行为符合法规或企业政策 📜。

端口镜像的优势在于，它完全不会干扰网络的正常运行，就像在后台运行的隐形助手，安静而高效 😎。

端口镜像的工作原理 ⚙️

要理解端口镜像的魔力，我们需要深入它的技术内核。端口镜像的核心在于“复制与转发”，但根据源端口和目标端口的物理位置不同，分为两种主要类型：本地端口镜像（Local SPAN）和远程端口镜像（Remote SPAN，简称RSPAN）。

1. 本地端口镜像（Local SPAN）🌐

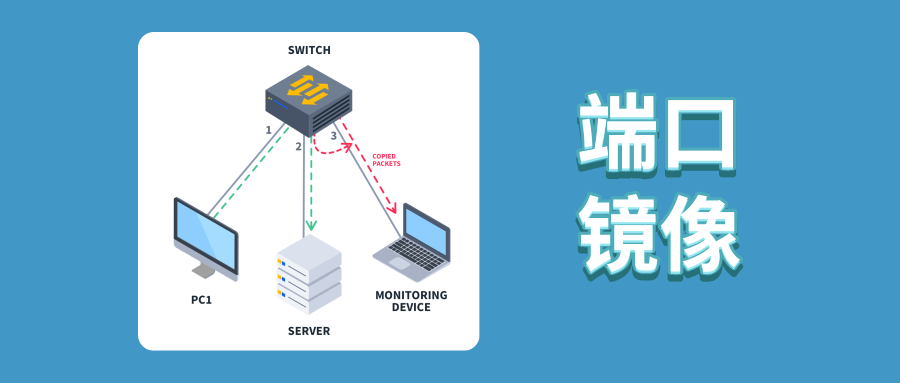

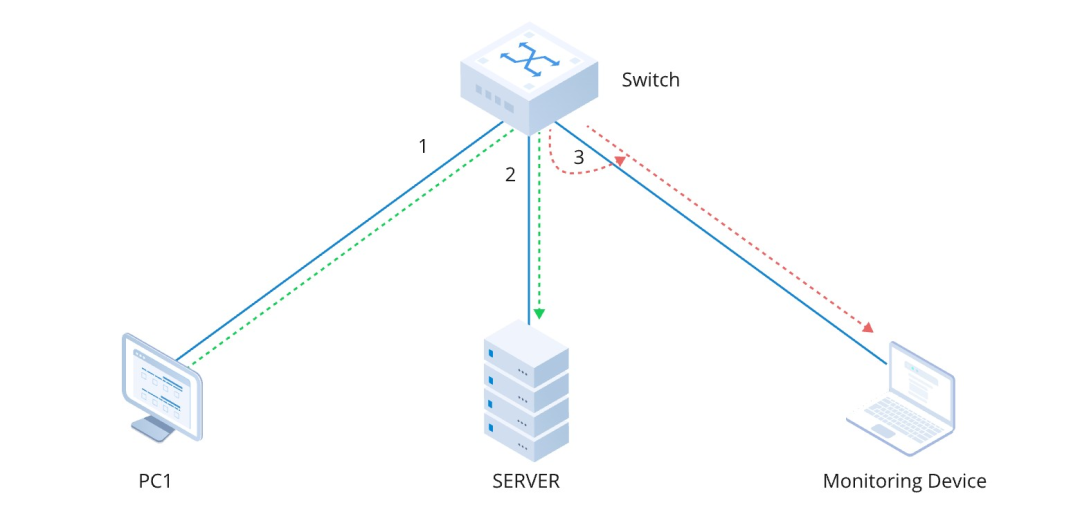

在本地端口镜像中，源端口和目标端口位于同一台交换机上。当数据包通过源端口时，交换机会创建一个完全相同的副本，并将其转发到目标端口。目标端口连接的监控设备（如Wireshark、SolarWinds等）可以实时捕获和分析这些数据包。

工作流程：

1. 1. 流量捕获：交换机监控源端口的入站（Ingress）或出站（Egress）流量。

2. 2. 流量复制：交换机将数据包复制一份，保留原始数据包的完整性（包括头部信息和有效负载）。

3. 3. 转发到目标端口：复制的流量被发送到目标端口，供监控设备分析。

4. 4. 无干扰运行：原始流量继续按正常路径转发，不受影响。

假设你在公司网络中发现某个服务器的响应时间异常，你可以通过配置交换机的端口镜像，将该服务器连接的端口流量复制到一台运行Wireshark的PC上，分析是否有异常数据包或网络瓶颈。

2. 远程端口镜像（RSPAN）🌍

当需要监控的源端口和目标端口不在同一台交换机上时，就需要使用远程端口镜像（RSPAN）。RSPAN通过网络将复制的流量从源交换机传输到目标交换机，通常借助VLAN或特定的Layer 2/Layer 3协议（如ERSPAN，Encapsulated Remote SPAN）实现。

工作流程：

1. 1. 源端口流量捕获：源交换机监控指定端口的流量并复制。

2. 2. 封装与传输：复制的流量通过专用的VLAN（称为RSPAN VLAN）或封装协议（如GRE for ERSPAN）传输到远程交换机。

3. 3. 目标端口接收：远程交换机的目标端口接收流量，供监控设备分析。

4. 4. 保持隔离：RSPAN VLAN确保镜像流量与正常业务流量隔离，避免干扰。

在分布式数据中心中，核心交换机的流量需要由远端的网络操作中心（NOC）监控。通过配置RSPAN，流量可以跨交换机传输到NOC的监控设备，实现远程分析。

3. 端口镜像的流量类型

端口镜像可以灵活配置，捕获以下类型的流量：

• • 入站流量（Ingress）：进入源端口的数据包。

• • 出站流量（Egress）：从源端口发出的数据包。

• • 双向流量（Both）：同时捕获入站和出站流量。

这种灵活性让管理员可以根据具体需求选择监控的流量类型。例如，排查客户端到服务器的连接问题时，可能需要捕获双向流量；而分析服务器的响应性能时，可能只关注出站流量。

端口镜像的优势与局限性 ⚖️

端口镜像作为网络监控的利器，带来了诸多优势，但也并非完美无缺。

🌈 优势

1. 1. 成本效益高 💰
   端口镜像利用现有交换机的功能，无需额外的硬件设备（如网络分路器，Network Tap），大大降低了监控成本。

2. 2. 非侵入式监控 🙈
   镜像过程不会影响网络的正常运行，原始流量和镜像流量完全隔离，确保零干扰。

3. 3. 灵活性强 🛠️
   可以监控单个端口、多个端口，甚至整个VLAN的流量，满足不同场景的需求。

4. 4. 易于配置 ⚙️
   大多数现代交换机（如Cisco、H3C、Juniper）都支持端口镜像，通过命令行或图形界面即可快速设置。

5. 5. 支持安全与合规 🛡️
   通过监控流量，管理员可以检测DDoS攻击、恶意软件传播等安全威胁，并满足数据审计和合规性要求。

6. 6. 节省空间 📏
   相比需要物理安装的网络分路器，端口镜像无需额外设备，适合空间有限的环境。

🚫 局限性

1. 1. 带宽限制
   镜像流量可能占用目标端口的带宽，尤其是在高流量场景下，可能导致目标端口超载。

2. 2. 单源端口限制
   某些交换机限制一个镜像会话只能有一个源端口，需多次配置以监控多个端口。

3. 3. 配置复杂性
   远程端口镜像（RSPAN/ERSPAN）的配置相对复杂，需要确保VLAN和网络路径正确设置。

4. 4. 目标端口限制
   目标端口通常不能同时用于正常数据传输，可能会浪费一个物理端口。

5. 5. 性能影响
   虽然理论上非侵入式，但在流量极高的环境中，镜像可能会对交换机的性能产生轻微影响。

如何配置端口镜像？🛠️

配置端口镜像的具体步骤因交换机品牌和型号而异，但以下是基于通用交换机（如Cisco Catalyst系列）的标准配置流程，分为本地端口镜像和远程端口镜像。

1. 本地端口镜像配置

假设我们需要监控交换机上端口GigabitEthernet 0/1的流量，并将镜像流量发送到端口GigabitEthernet 0/2。

步骤：

1. 1. 进入全局配置模式：

enable
configure terminal

1. 2. 创建镜像会话：

monitor session 1 source interface GigabitEthernet0/1

指定源端口为GigabitEthernet 0/1，可以选择rx（入站）、tx（出站）或both（默认双向）。

1. 3. 指定目标端口：

monitor session 1 destination interface GigabitEthernet0/2

1. 4. 验证配置：

show monitor session 1

1. 5. 连接监控设备：

将运行Wireshark或其他分析工具的设备连接到GigabitEthernet 0/2，开始捕获流量。

注意事项：

• • 确保目标端口未启用STP/RSTP/MSTP，以避免协议干扰。

• • 目标端口应专用于镜像，不能同时处理正常流量。

2. 远程端口镜像（RSPAN）配置

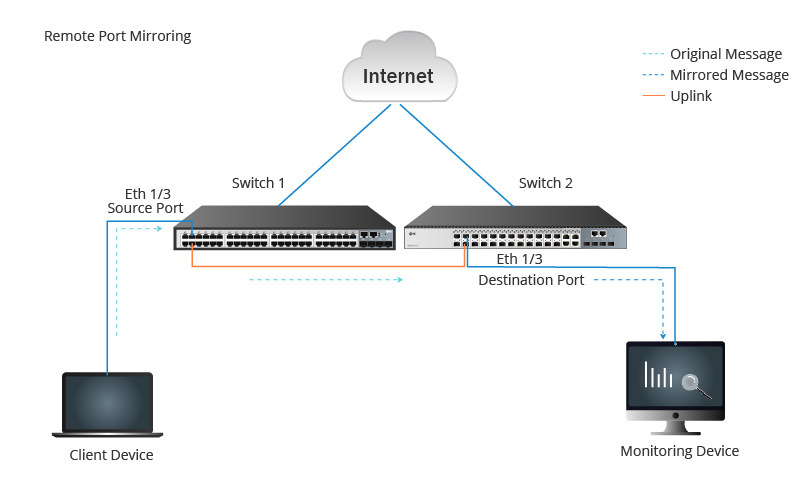

假设源端口在交换机A（GigabitEthernet 0/1），目标端口在交换机B（GigabitEthernet 0/2），通过VLAN 100传输镜像流量。

交换机A（源交换机）配置：

1. 1. 创建RSPAN VLAN：

vlan 100
name RSPAN_VLAN
remote-span
exit

1. 2. 配置镜像会话：

monitor session 1 source interface GigabitEthernet0/1
monitor session 1 destination remote vlan 100

1. 3. 配置上行端口：

确保交换机A到交换机B的链路（例如GigabitEthernet 0/3）允许VLAN 100：

interface GigabitEthernet0/3
switchport mode trunk
switchport trunk allowed vlan 100

交换机B（目标交换机）配置：

1. 1. 配置RSPAN VLAN：

vlan 100
name RSPAN_VLAN
remote-span
exit

1. 2. 配置镜像会话：

monitor session 1 source remote vlan 100
monitor session 1 destination interface GigabitEthernet0/2

1. 3. 验证配置：

show monitor session 1

注意事项：

• • RSPAN VLAN必须在所有相关交换机上配置一致。

• • 确保上行链路的带宽足以承载镜像流量。

• • 使用ERSPAN时，需额外配置GRE隧道以支持跨Layer 3网络传输。

3. 配置验证

配置完成后，使用以下方法验证：

• • 运行抓包软件：在目标端口连接的设备上运行Wireshark、tcpdump等工具，检查是否能捕获源端口的流量。

• • 检查交换机状态：

show monitor session all

确认会话状态为“active”。

• • 流量统计：使用交换机命令查看目标端口的流量统计，确认镜像流量是否正常到达。

🟦H3C（华三）

[H3C] mirror session 1 source interface GigabitEthernet1/0/1 both
[H3C] mirror session 1 destination interface GigabitEthernet1/0/10

---

🟥华为交换机

[Huawei] observe-port 10 interface GigabitEthernet0/0/10
[Huawei] mirroring-group 1
[Huawei-mirroring-group-1] mirroring-port GigabitEthernet0/0/1 both
[Huawei-mirroring-group-1] monitor-port 10

端口镜像与网络分路器（Network Tap）的对比 ⚖️

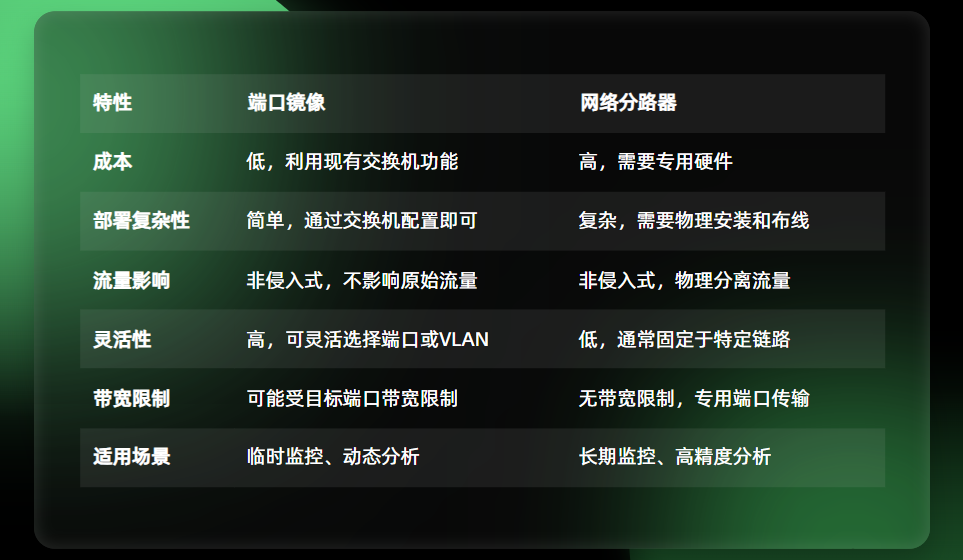

端口镜像虽然强大，但有时会被与网络分路器（Network Tap）进行比较。以下是两者的主要区别：

选择建议：

• • 如果预算有限或需要临时监控，端口镜像是不二之选。

• • 如果需要长期、超高精度的流量捕获（如法律取证），网络分路器更合适。

除了传统端口镜像（本地），还有远程版本：

🔹RSPAN（Remote SPAN）

• • 可以跨交换机进行镜像，需配置专门的 VLAN。

• • 镜像流量通过专用 VLAN 传输。

🔹ERSPAN（Encapsulated RSPAN）

• • 支持三层传输（即支持 IP 网络），可以将镜像数据封装成 GRE 发送到远程服务器，适用于云环境。
