交换机端口镜像及Wireshake抓包

1、首先配置交换机，先将交换机断开与其他交换机连接的网线，保证电脑端只与这一个交换机通信
2、之前配置过交换机的，如果记得IP，可以直接通过交换机的IP进行登录
3、如果忘记交换机的IP，则可以重置，交换机上有一个reset按键，重置后，我的交换机的IP是192.168.1.199，别的交换机重置后的IP可能不一样，需要去查一下

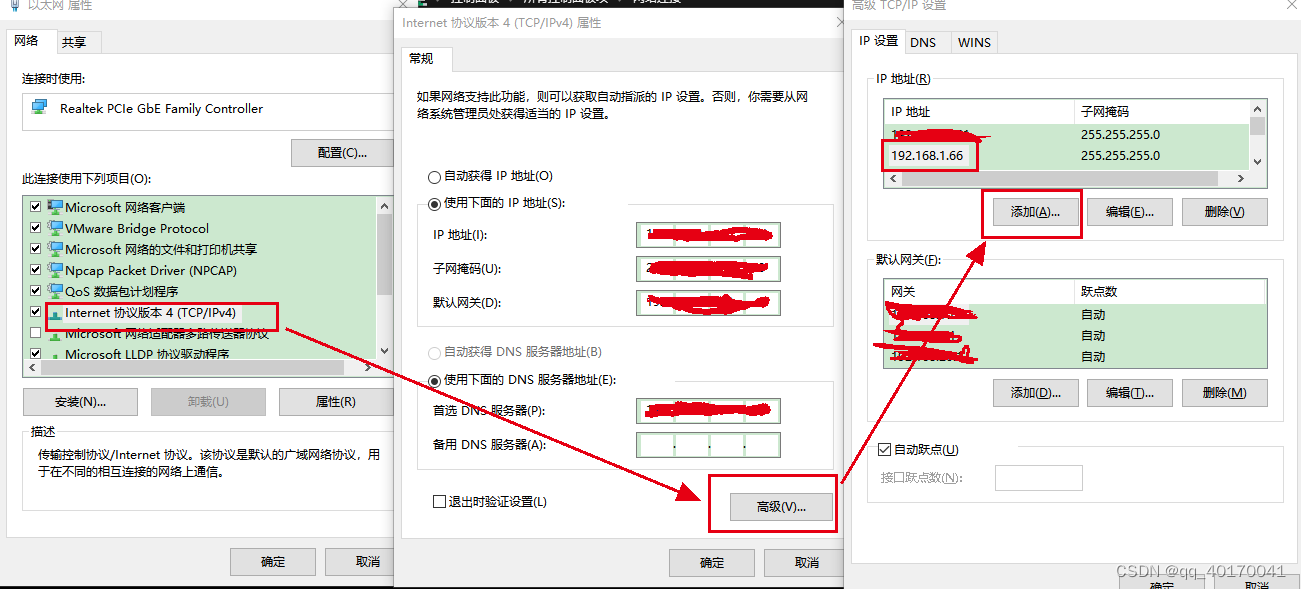

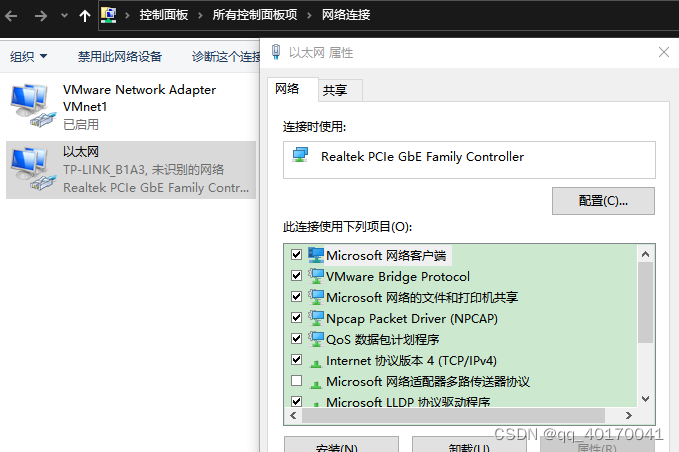

重置后，这时就要配置电脑的IP，保证能和交换机通信

这样就能够和交换机通信了，因为在同一网段，也就是同一个局域网

3、登录交换机

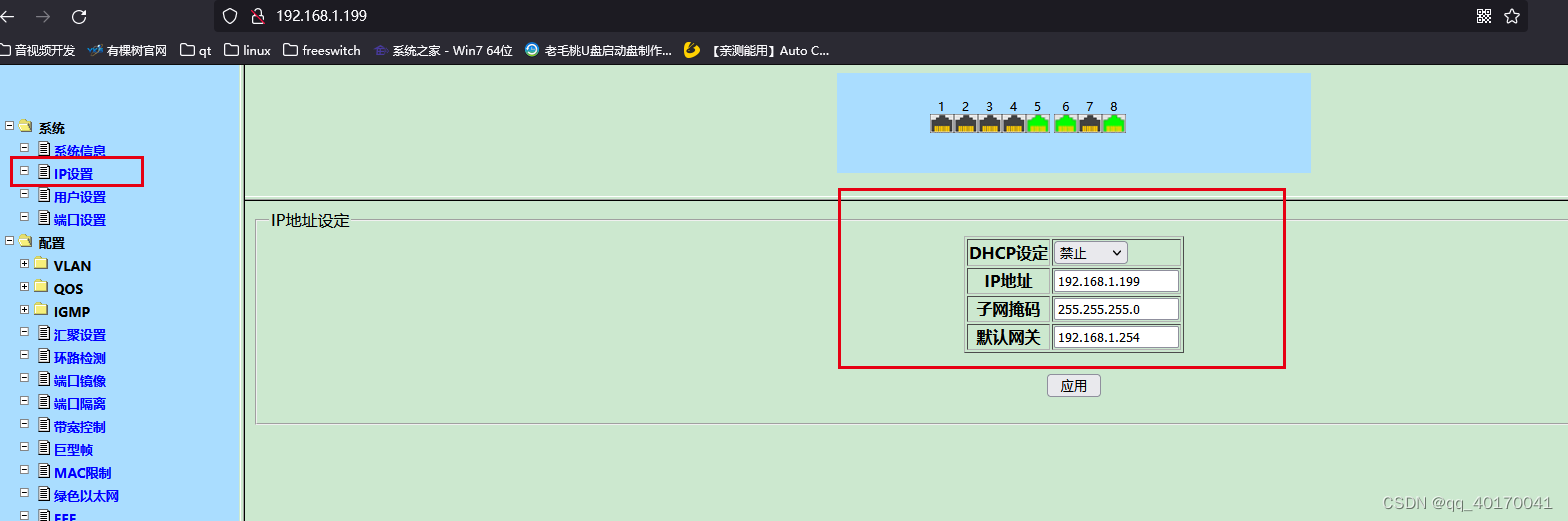

为了保证通信良好，IP不冲突，我重新分配了一个网段，修改交换机的IP，在修改的时候，也要同上面的截图一样，在电脑端添加一个12的网段，保证能和交换机通信

我的已经登录过，并修改了我自己的一个网段，这样我就可以端口镜像抓包了

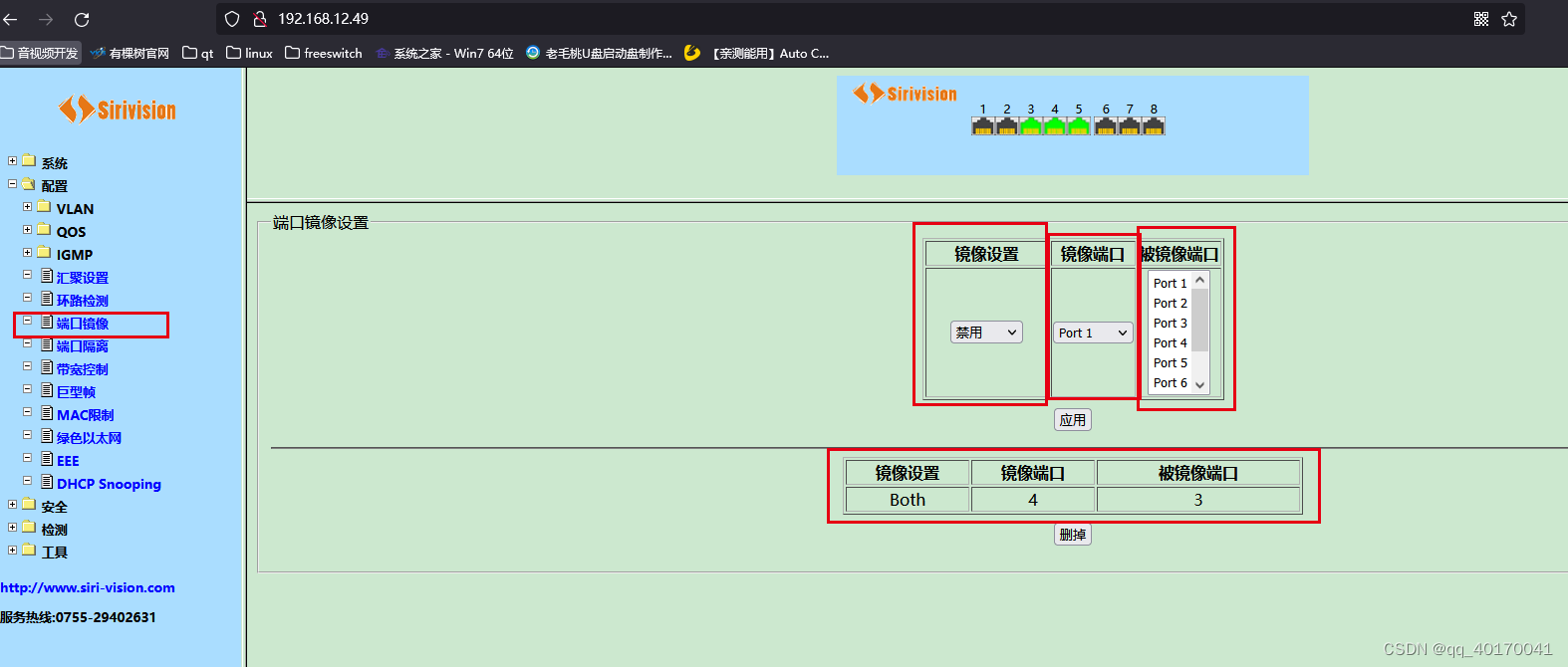

镜像端口就选择你电脑接在交换机上的端口号，比如我的电脑网线接入的是交换机的4号端口，所以我选择镜像端口为4，同理被镜像端口也这样选择

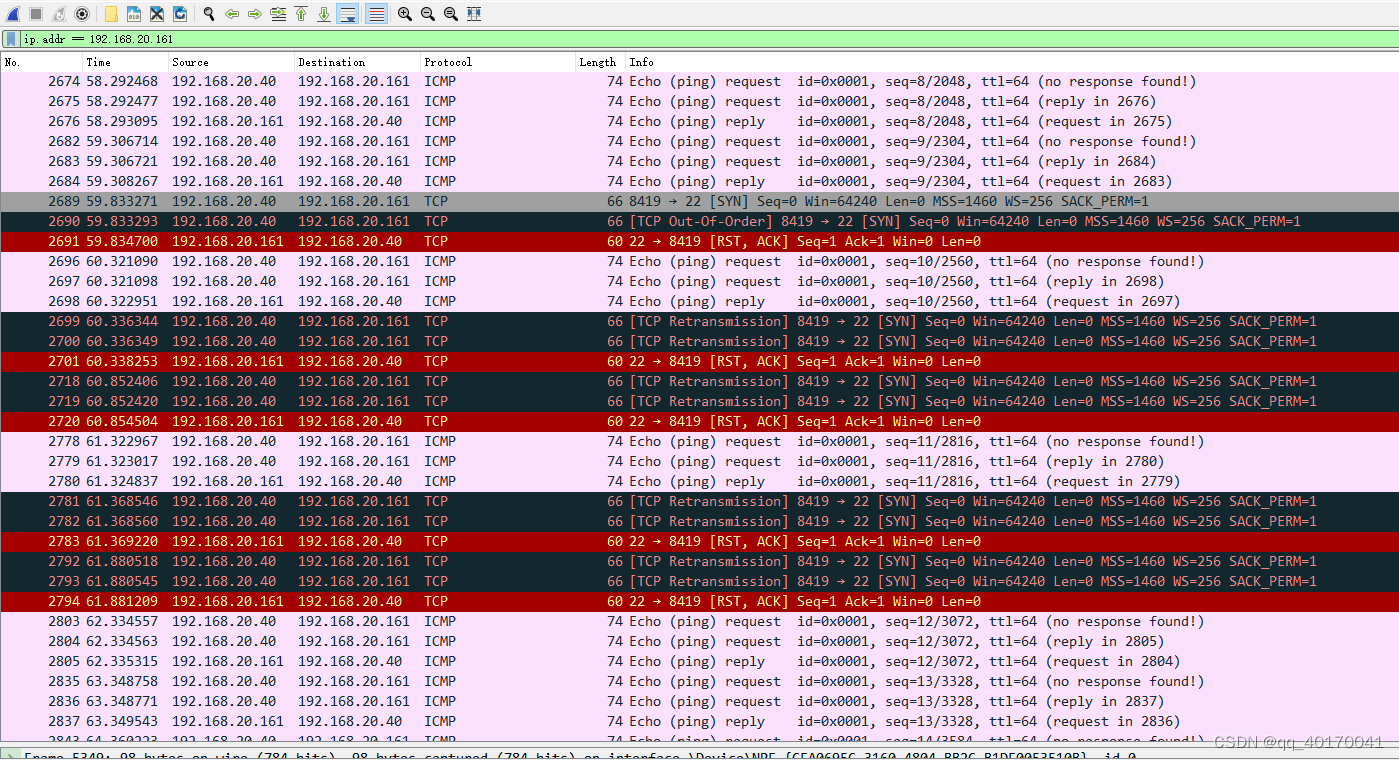

可以看到这里可以抓包成功了，我这里设置的被镜像端口连接的电脑或板子的IP是192.168.20.160，我抓包到的是192.168.20.161，这个是和192.168.20.160在通信的板子，这就说明端口镜像抓包成功了
