本文介绍了Cache容量中的关键概念，如有效位、脏位、替换位和tag位，以及数据项与标记项的区别。并通过一个示例题解释了如何计算实际使用的Cache容量，提醒读者注意题目中可能存在的隐含信息。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

整理了一些很容易弄混淆的概念和一些与Cache容量相关的经典题目。

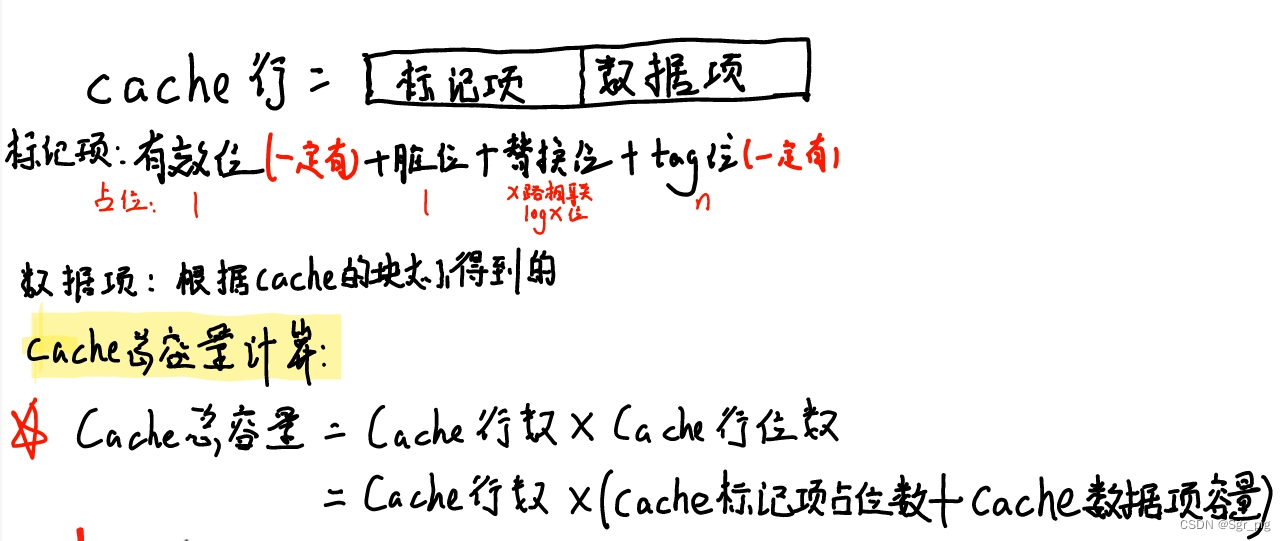

首先是Cache容量中一些概念问题，自己整理如下：








标记项

有效位

    用来判断该Cache行数据是否有效，不管什么情况下该位一定存在

脏位

    当Cache采用写回策略时，在Cache行中增加脏位来判断是否需要将Cache行中的内容写回到主存中

替换位

    Cache采用LRU和LFU时需要给每个Cache行增加一个计算器来统计该Cache行的使用频率，使用替换位来实现，因此替换位的位数为 eq?log_2n 其中n为组相联中每组的块数

tag位

    这个就不多说了，tag位数由主存位数减去cache地址位数

数据项

注意这里的数据项是cache的块所占的位数，不包含块号或者组号

Cache总容量计算

Cache总容量=Cache行数*(Cache行位数)

=Cache行数*(标记项位数+数据项位数)



现在我们来看一个例题





注意！！

平时题目中提到的Cache行长一般指的是数据项，而不是包括了标记项的行长，而平时题目中的给的Cache容量也是只算了所有数据项的容量，不包括标记项，若是提到了Cache总容量或者问题为“请计算Cache容量大小”，那么这个时候一般指的是包括了标记项的总容量，不过还请根据具体情况而定，以上只是作者本人平时做题总结的经验，不具有一般性
