（一）RCC配置外部高速晶振（精度更高）——HSE

（二）SYS配置：Debug设置成Serial Wire（否则可能导致芯片自锁）

（三）I2C2配置：作为OLED的通讯方式

（四）TIM1配置：U8g2图形库需要us级延迟推动（U8g2的心跳）

一、U8G2简介

（一）概念

U8g2是嵌入式设备的单色图形库。主要应用于嵌入式设备，包括我们常见的单片机使用，最常用的是OLED屏或者LCD屏进行使用的一个库。

我们常用的OLED屏其内部原理一个M x n 的像素点阵，想显示什么就得把具体位置的像素点亮起来。对于每一个像素点，有可能是1点亮，也有可能是0点亮。

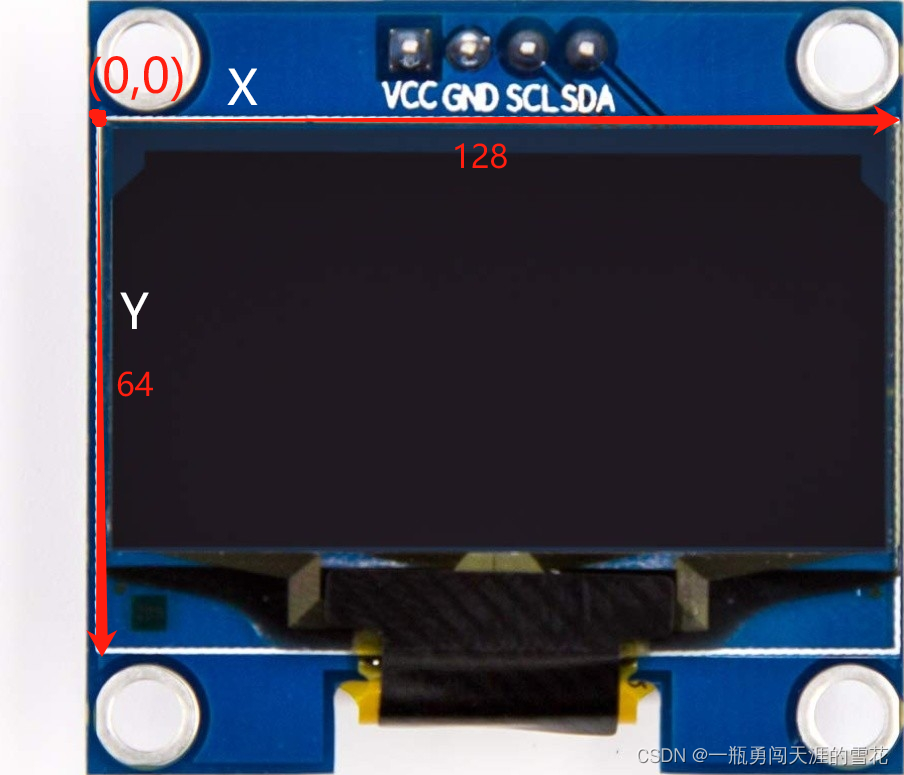

其坐标系如下所示

（二）U8G2的优势

U8g2库平台支持性好，基本上支持绝大部分Arduino与STM32开发板，也包含物联网比较常用的esp8266。
U8g2库显示控制器支持性好，基本上市面上的OLED都完美支持。
U8g2库 API函数众多，特别支持了中文，支持了不同字体，这是一个对于开发者俩说不小的福利。
U8g2 库移植简单，容易使用（这一点也是笔者比较钟意的）。

二、I2C协议

I2C（Inter IC Bus）是由Philips公司开发的一种通用数据总线两根通信线：SCL（Serial Clock）、SDA（Serial Data），同步，半双工，带数据应答，支持总线挂载多设备（一主多从、多主多从）

（一）I2C基本原理

它是一个支持多设备的总线。总线是指多个设备公用的信号线。在一个 IIC 通讯总线中，可连接多个 IIC 通讯设备，支持多个通讯主机和多个通讯从机。
一个I2C总线只使用两条总线线路（SDA和SCL）数据线用来表示数据，时钟线用来数据收发同步。
传输模式：标准模式传输速率为 100kbit/s，快速模式为 400kbit/s，高速模式下可达 3.4Mbit/s
总线通过上拉电阻接到电源(上拉电阻一般为 4.7k)。当 IIC 设备空闲时，会输出高阻态，而当所有设备都空闲，都输出高阻态，由上拉电阻把总线拉成高电平。

（二）I2C时序协议

1、I2C时序基本单元

（1）起始条件：SCL高电平期间，SDA从高电平切换到低电平

终止条件：SCL高电平期间，SDA从低电平切换到高电平

（2）发送一个字节：SCL低电平期间，主机将数据位依次放到SDA线上（高位先行），然后释放SCL，从机将在SCL高电平期间读取数据位，所以SCL高电平期间SDA不允许有数据变化，依次循环上述过程8次，即可发送一个字节。

（3）接收一个字节：SCL低电平期间，从机将数据位依次放到SDA线上（高位先行），然后释放SCL，主机将在SCL高电平期间读取数据位，所以SCL高电平期间SDA不允许有数据变化，依次循环上述过程8次，即可接收一个字节（主机在接收之前，需要释放SDA）。

（4）发送应答：主机在接收完一个字节之后，在下一个时钟发送一位数据，数据0表示应答，数据1表示非应答。

接收应答：主机在发送完一个字节之后，在下一个时钟接收一位数据，判断从机是否应答，数据0表示应答，数据1表示非应答（主机在接收之前，需要释放SDA）。

2、I2C时序

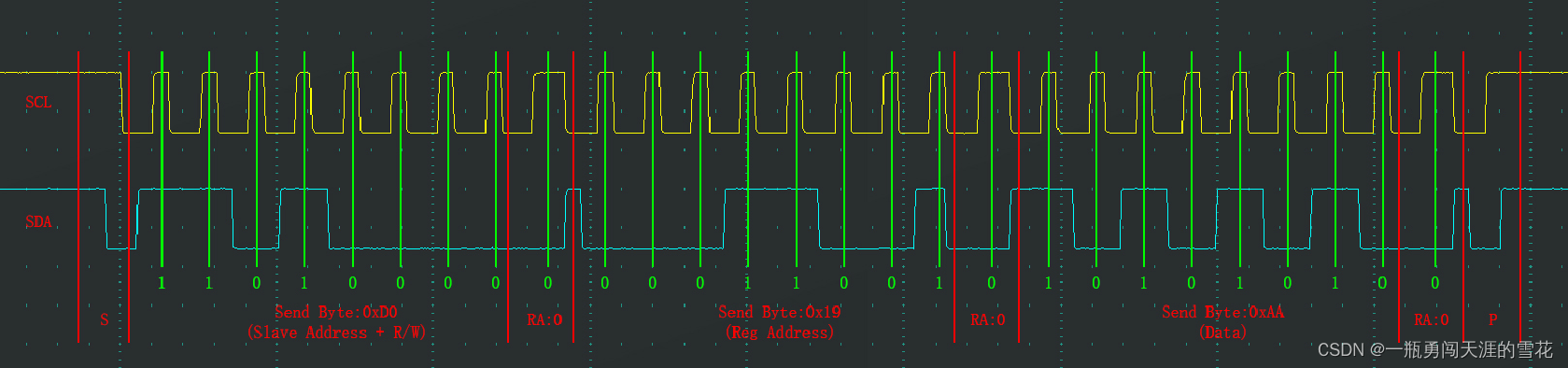

（1）指定地址写：对于指定设备（Slave Address），在指定地址（Reg Address）下，写入指定数据（Data）

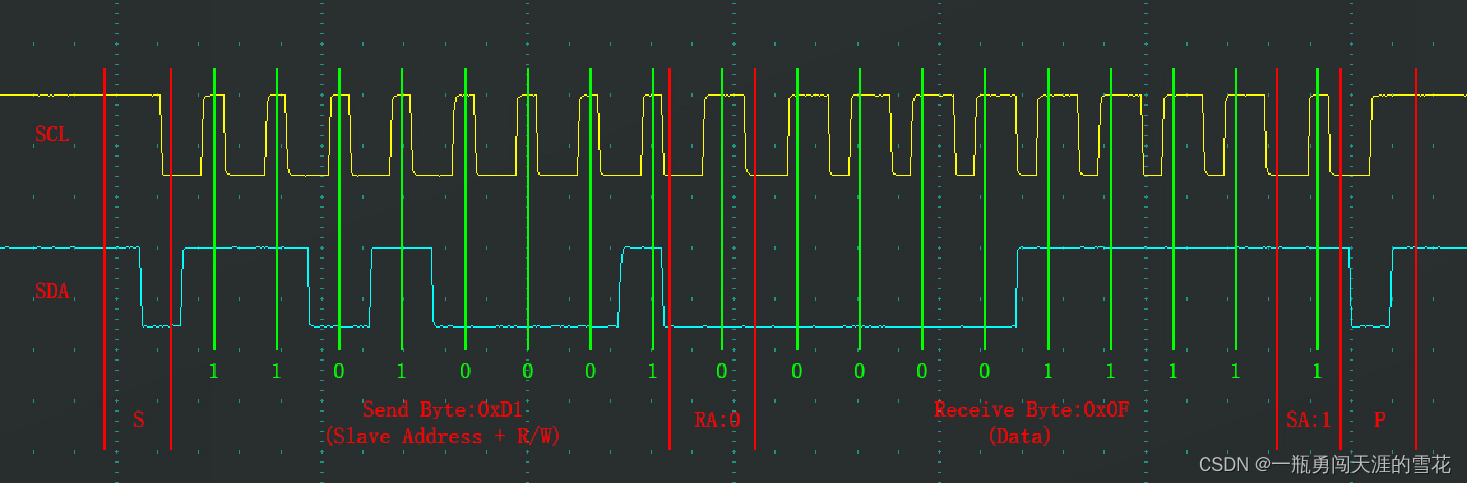

（2）当前地址读：对于指定设备（Slave Address），在当前地址指针指示的地址下，读取从机数据（Data）

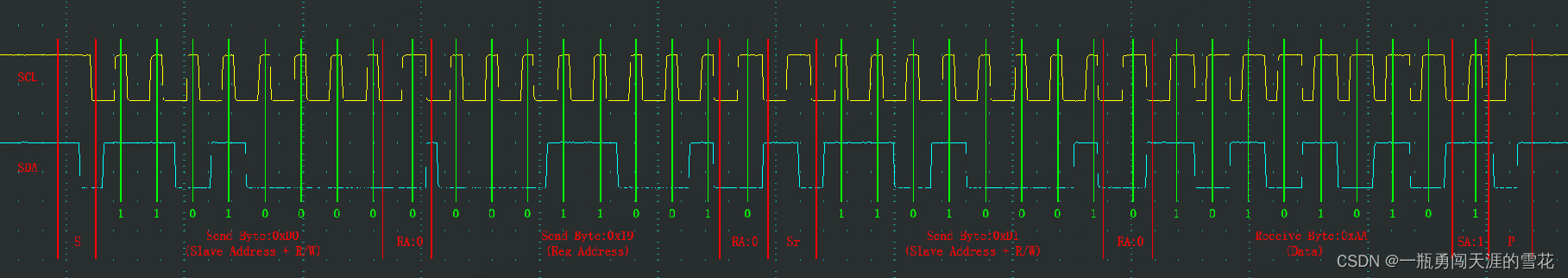

（3）指定地址读：对于指定设备（Slave Address），在指定地址（Reg Address）下，读取从机数据（Data）

三、STM32CubeMX配置

（一）RCC配置外部高速晶振（精度更高）——HSE

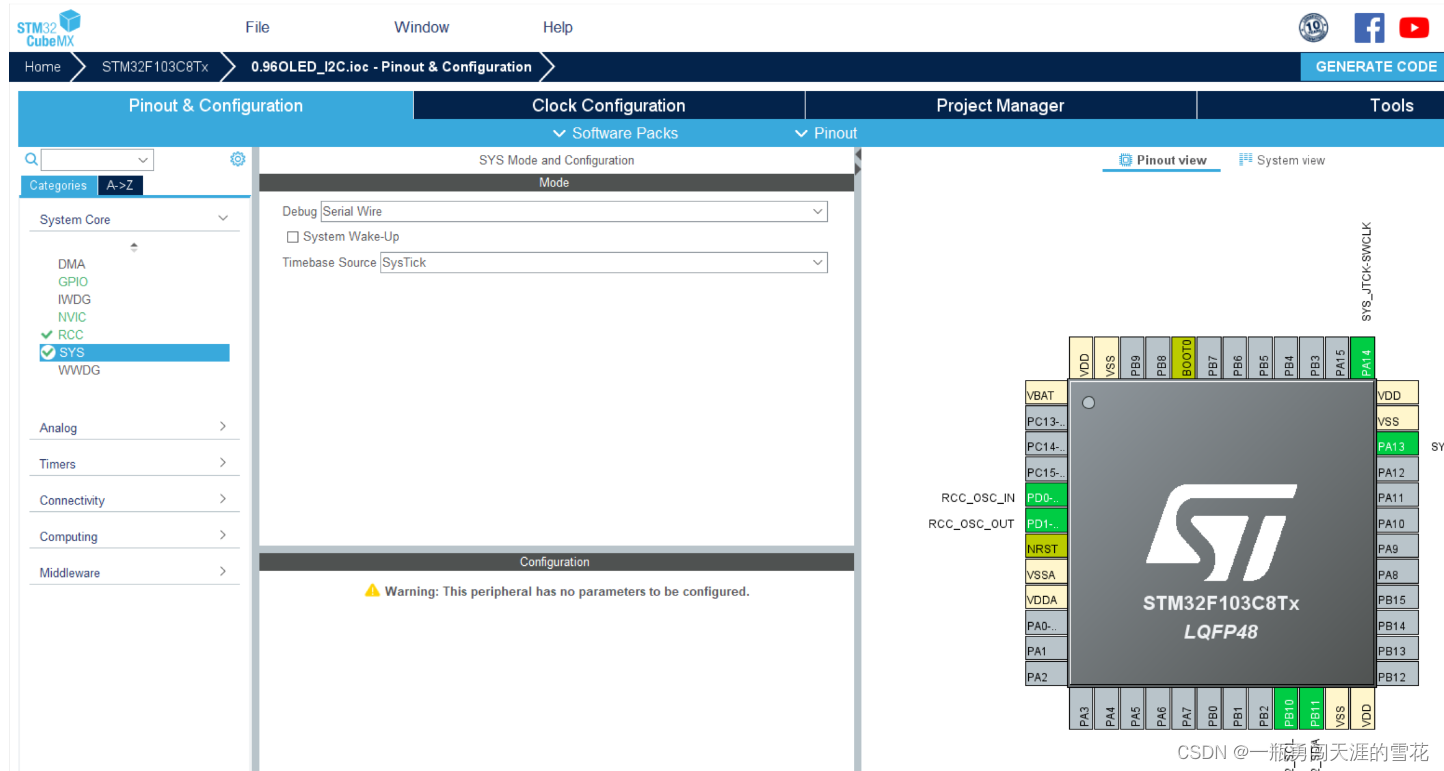

（二）SYS配置：Debug设置成Serial Wire（否则可能导致芯片自锁）

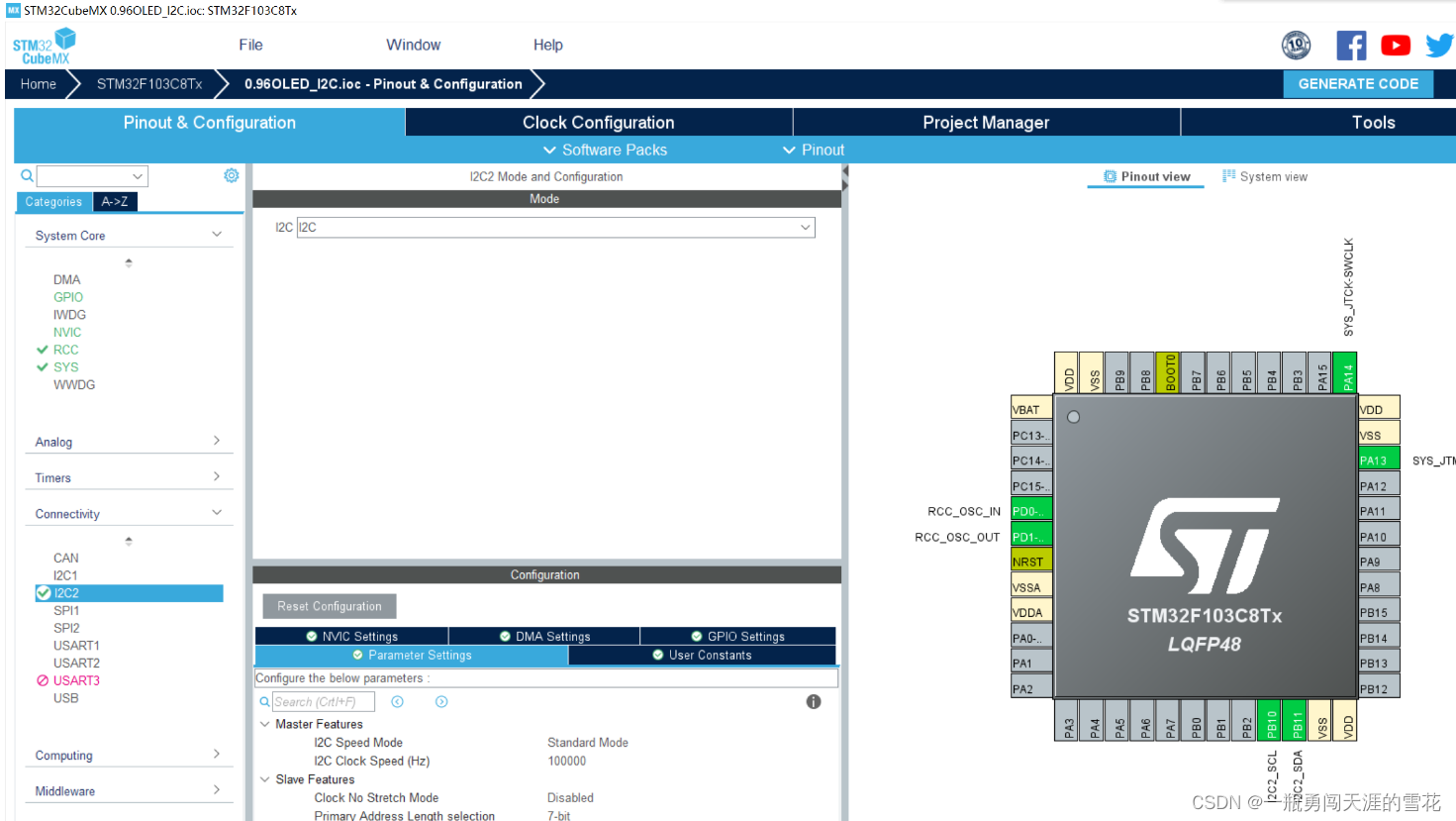

（三）I2C2配置：作为OLED的通讯方式

（四）TIM1配置：U8g2图形库需要us级延迟推动（U8g2的心跳）

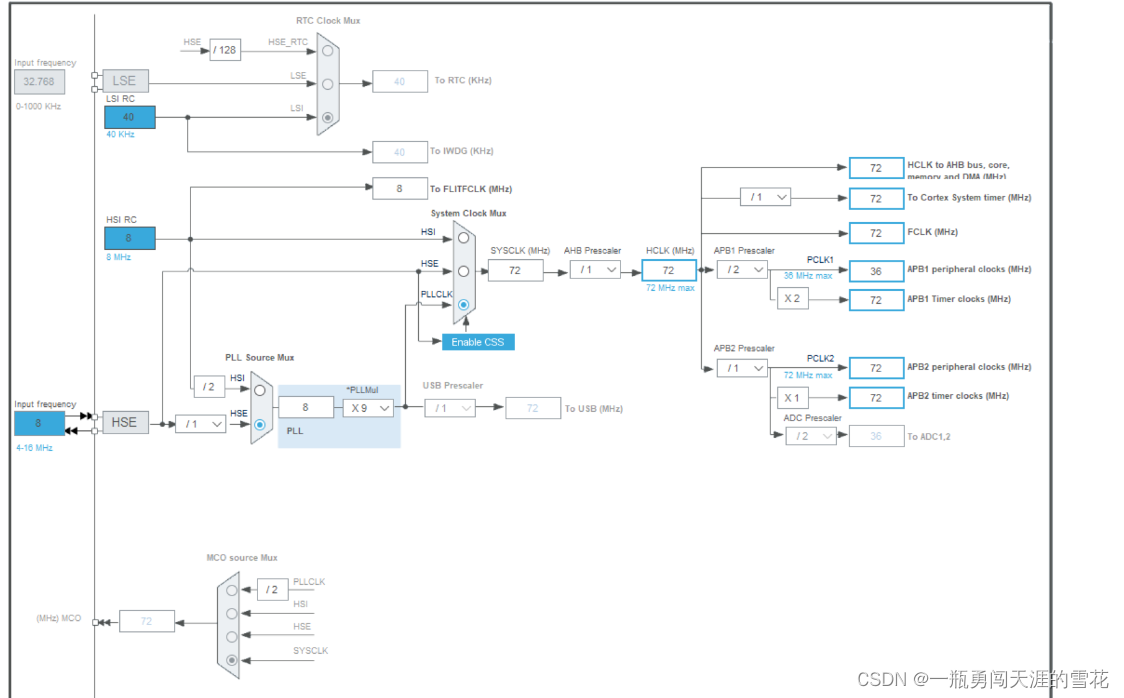

（五）时钟树配置

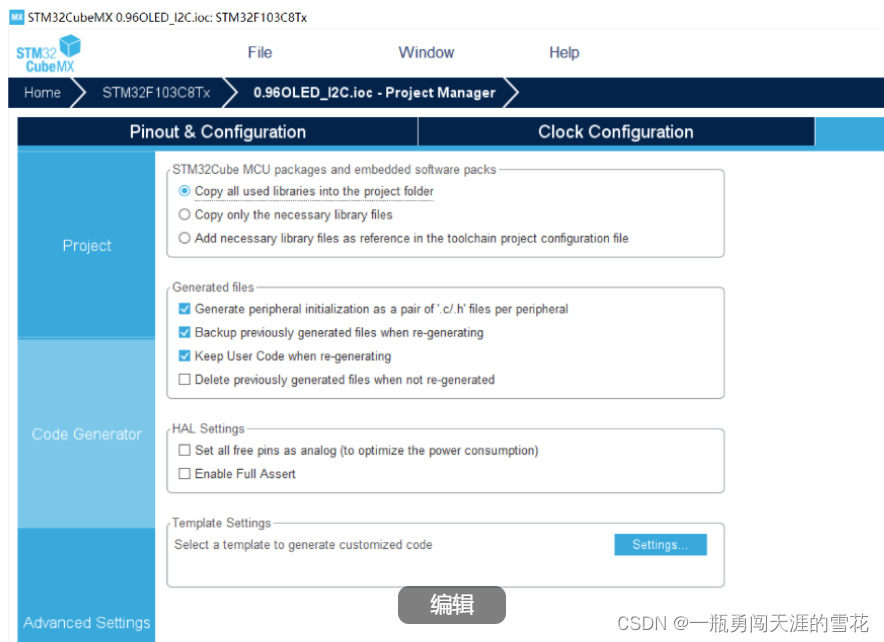

（六）工程配置

四、U8G2代码移植

（一）U8G2代码库下载

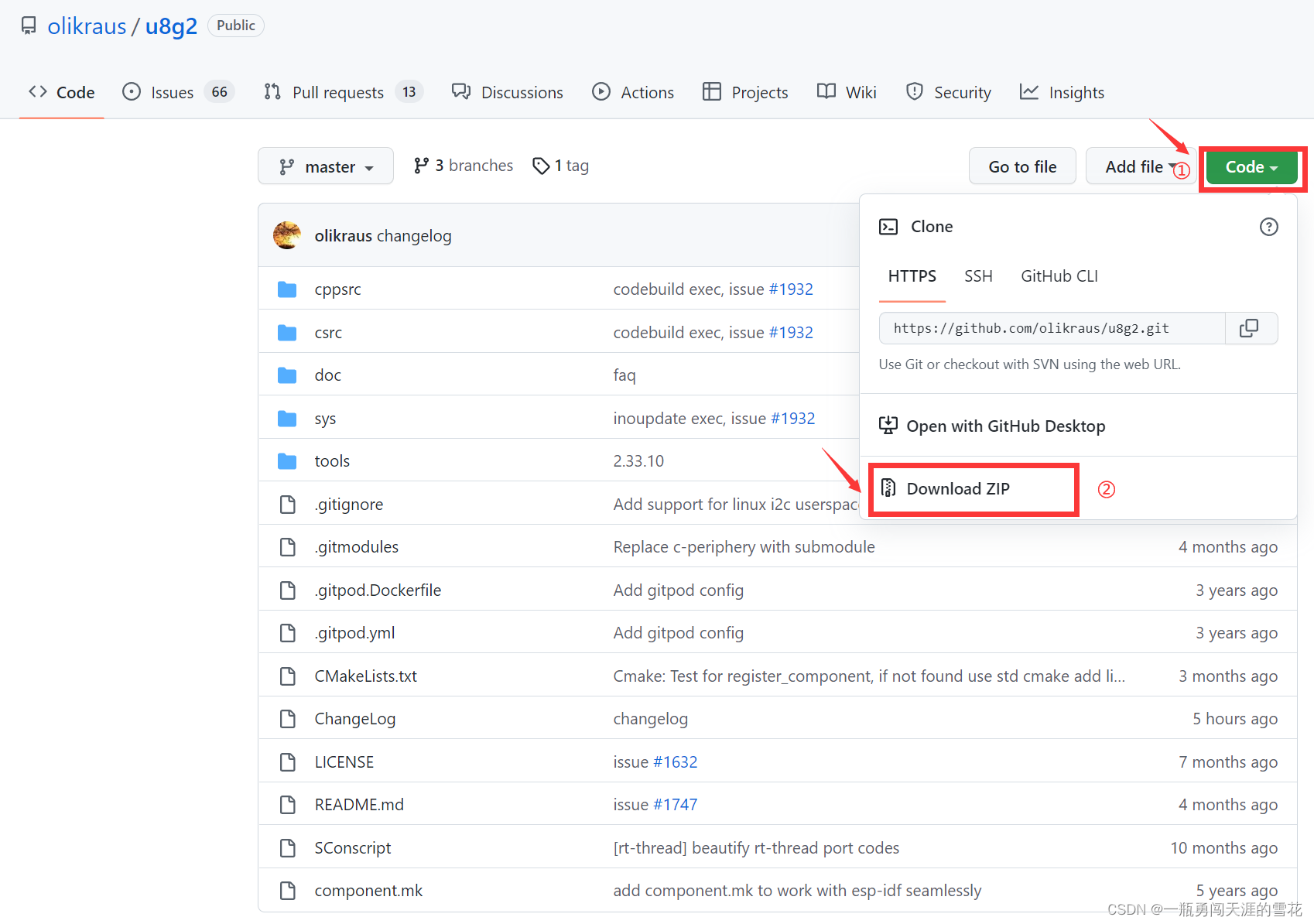

该库的代码在GitHub上面是开源的，因此点击下方链接进行下载。

U8g2库开源网址：GitHub - olikraus/u8g2: U8glib library for monochrome displays, version 2

（二）对U8G2库代码操作

U8g2支持多种显示驱动的屏幕，因为源码中也包含了各个驱动对应的文件（所以不需要自己去写屏幕底层驱动了），为了减小整个工程的代码体积，在移植U8g2时，可以删除一些无用的文件。这里我们主要关注的是U8g2库文件中的csrc文件。

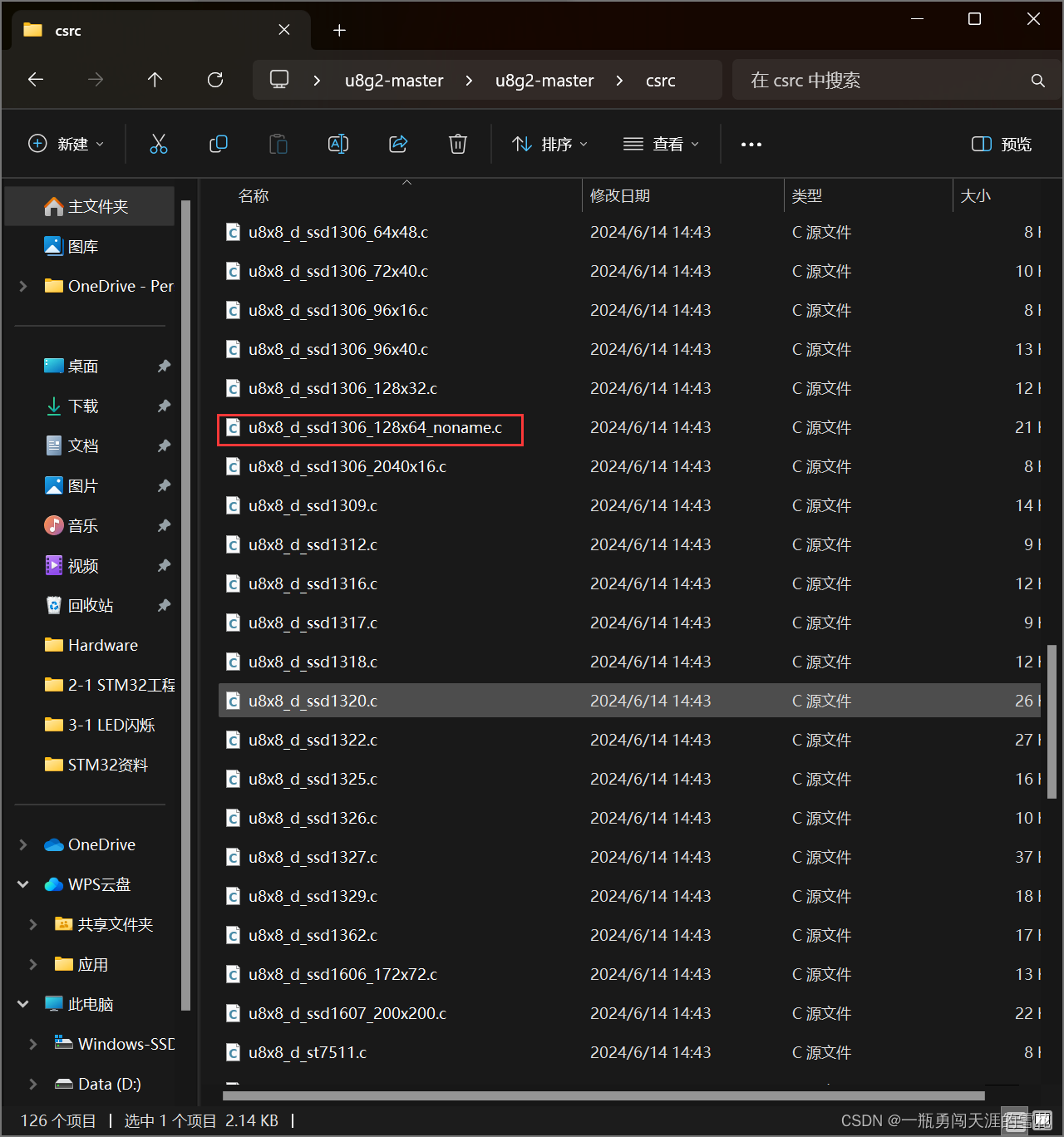

1、去掉无用的驱动文件

这些驱动文件通常是u8x8_d_xxx.c，xxx包括驱动的型号和屏幕分辨率。ssd1306驱动芯片的OLED，使用u8x8_ssd1306_128x64_noname.c这个文件，其它的屏幕驱动和分辨率的文件可以删掉。

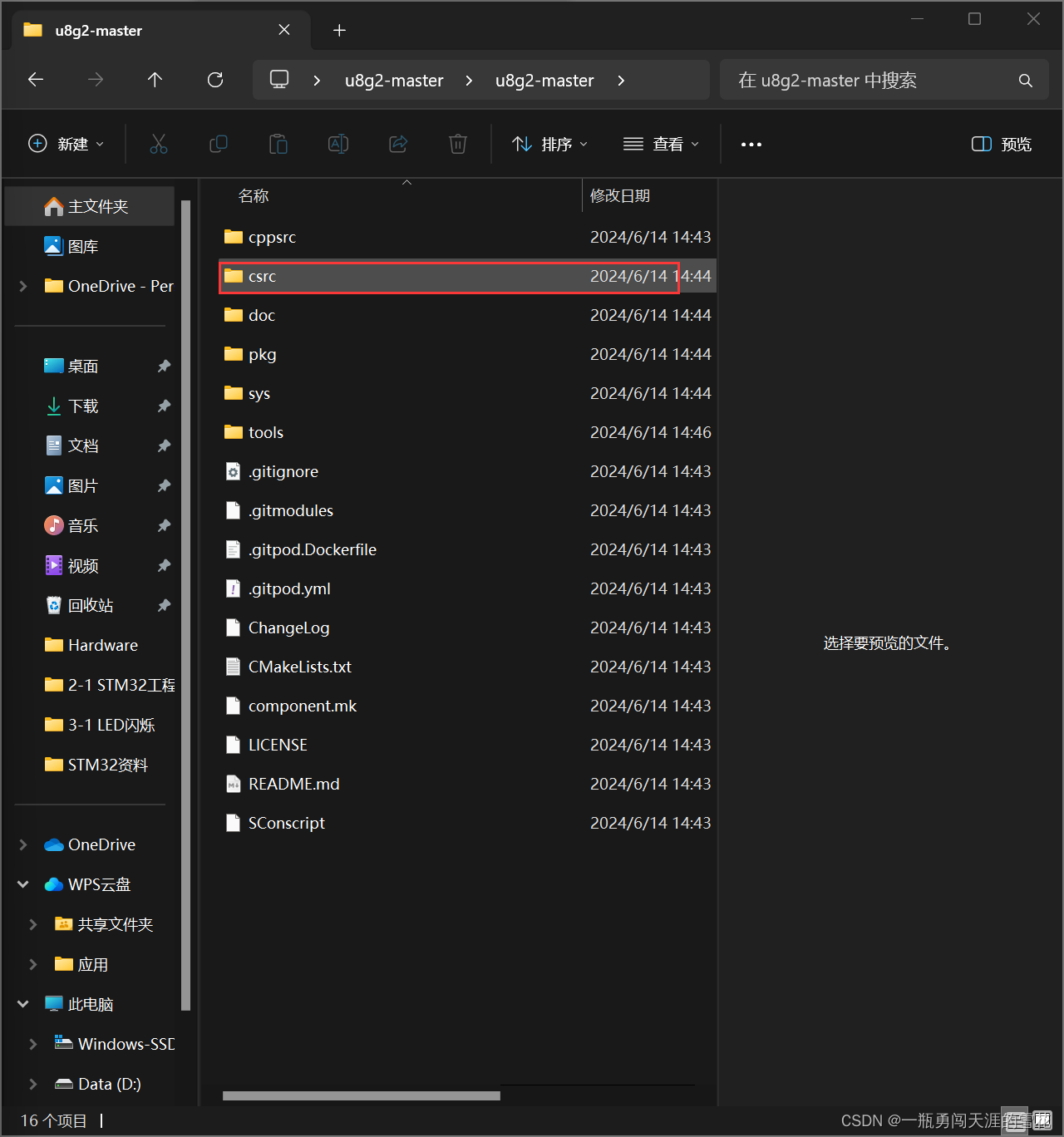

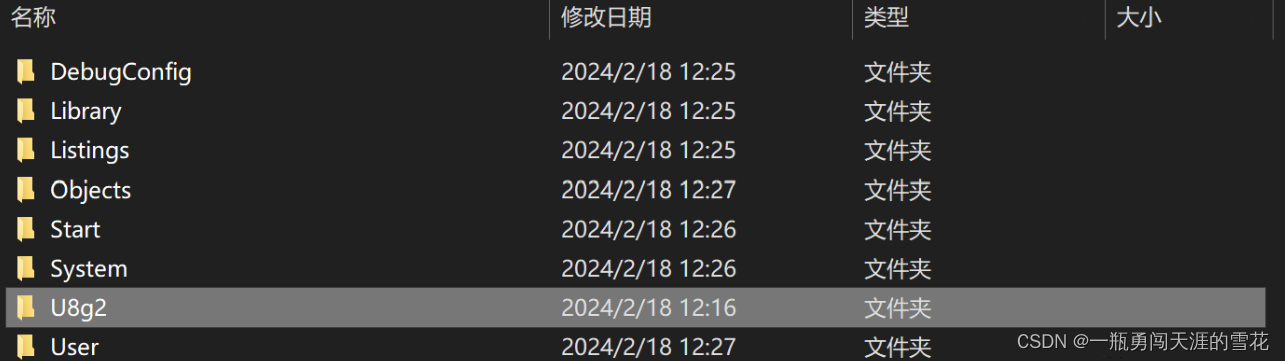

删减之后，将csrc文件夹重命名为U8g2，复制到你准备的工程中

2、精简u8g2_d_setup.c

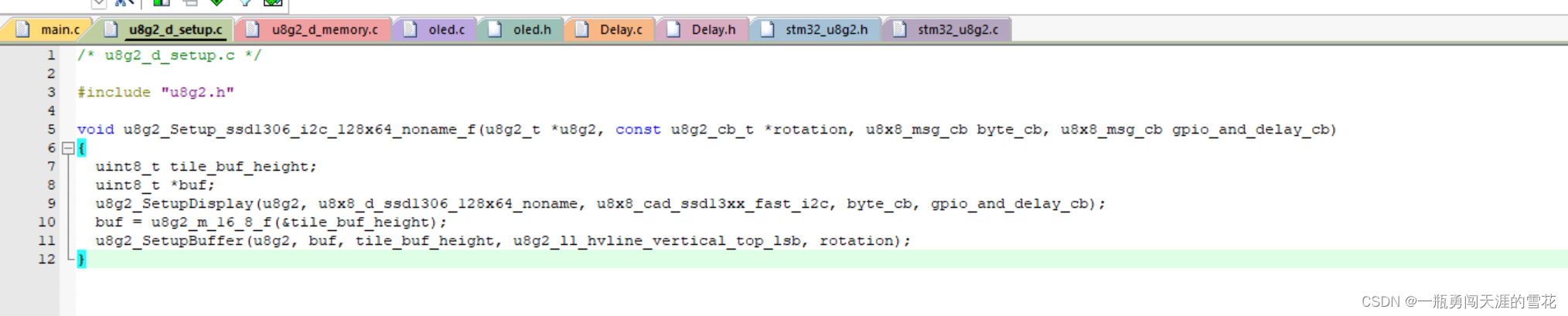

打开u8g2_d_setup.c文件，发现其中有许多函数，但是我们只需要保留其中一个：若使用的屏幕是iic接口，保留u8g2_Setup_ssd1306_i2c_128x64_noname_f函数，若使用的是spi接口，则保留u8g2_Setup_ssd1306_128x64_noname_f函数，这里我使用的是iic接口。

3、精简u8g2_d_memory.c

由于用到的u8g2_Setup_ssd1306_i2c_128x64_noname_f函数中，只调用了u8g2_m_16_8_f这个函数，所以留下这个函数，其它的函数一定要删掉或注释掉，否则编译时很可能会提示内存不足。

（三）代码添加

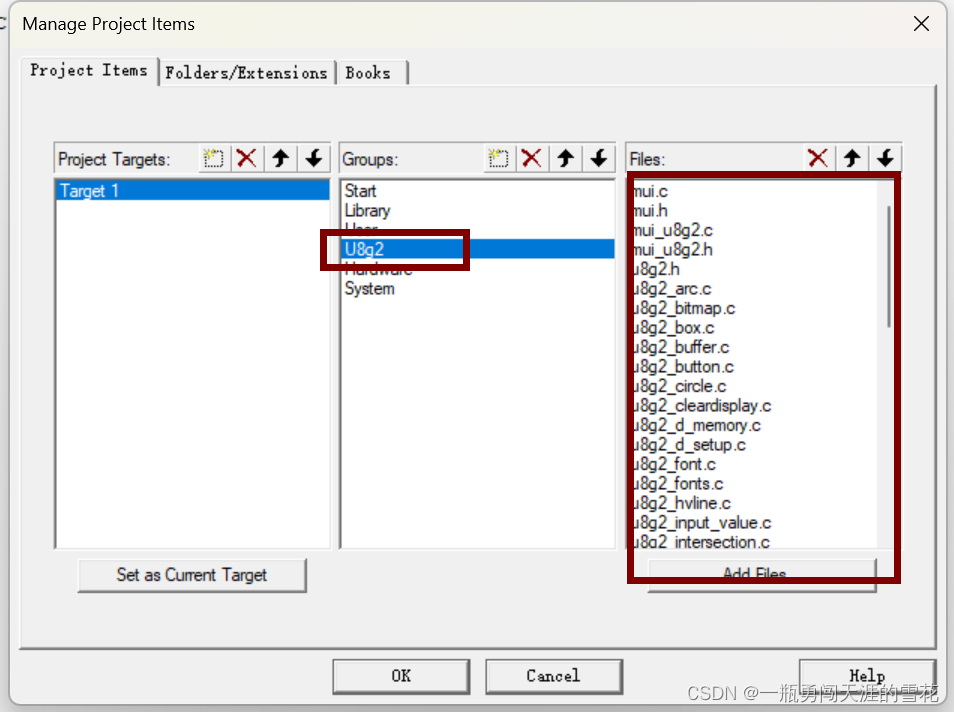

将精简过的U8g2库添加至Keil

随后在Hardware文件夹中添加如下的stm32_u8g2.c和stm32_u8g2.h文件：

stm32_u8g2.c：

#include "stm32_u8g2.h"
#include "tim.h"
#include "i2c.h"


uint8_t u8x8_byte_hw_i2c(u8x8_t *u8x8, uint8_t msg, uint8_t arg_int, void *arg_ptr)
{
    /* u8g2/u8x8 will never send more than 32 bytes between START_TRANSFER and END_TRANSFER */
    static uint8_t buffer[128];
    static uint8_t buf_idx;
    uint8_t *data;

    switch (msg)
    {
    case U8X8_MSG_BYTE_INIT:
    {
        /* add your custom code to init i2c subsystem */
        MX_I2C2_Init(); //I2C初始化
    }
    break;

    case U8X8_MSG_BYTE_START_TRANSFER:
    {
        buf_idx = 0;
    }
    break;

    case U8X8_MSG_BYTE_SEND:
    {
        data = (uint8_t *)arg_ptr;

        while (arg_int > 0)
        {
            buffer[buf_idx++] = *data;
            data++;
            arg_int--;
        }
    }
    break;

    case U8X8_MSG_BYTE_END_TRANSFER:
    {
        if (HAL_I2C_Master_Transmit(&hi2c2, OLED_ADDRESS, buffer, buf_idx, 1000) != HAL_OK)
            return 0;
    }
    break;

    case U8X8_MSG_BYTE_SET_DC:
        break;

    default:
        return 0;
    }

    return 1;
}



uint8_t u8x8_gpio_and_delay(u8x8_t *u8x8, uint8_t msg, uint8_t arg_int, void *arg_ptr)
{
    switch (msg)
    {
    case U8X8_MSG_DELAY_100NANO: // delay arg_int * 100 nano seconds
        __NOP();
        break;
    case U8X8_MSG_DELAY_10MICRO: // delay arg_int * 10 micro seconds
        for (uint16_t n = 0; n < 320; n++)
        {
            __NOP();
        }
        break;
    case U8X8_MSG_DELAY_MILLI: // delay arg_int * 1 milli second
        HAL_Delay(1);
        break;
    case U8X8_MSG_DELAY_I2C: // arg_int is the I2C speed in 100KHz, e.g. 4 = 400 KHz
        Tims_delay_us(5);
        break;                    // arg_int=1: delay by 5us, arg_int = 4: delay by 1.25us
    case U8X8_MSG_GPIO_I2C_CLOCK: // arg_int=0: Output low at I2C clock pin
        break;                    // arg_int=1: Input dir with pullup high for I2C clock pin
    case U8X8_MSG_GPIO_I2C_DATA:  // arg_int=0: Output low at I2C data pin
        break;                    // arg_int=1: Input dir with pullup high for I2C data pin
    case U8X8_MSG_GPIO_MENU_SELECT:
        u8x8_SetGPIOResult(u8x8, /* get menu select pin state */ 0);
        break;
    case U8X8_MSG_GPIO_MENU_NEXT:
        u8x8_SetGPIOResult(u8x8, /* get menu next pin state */ 0);
        break;
    case U8X8_MSG_GPIO_MENU_PREV:
        u8x8_SetGPIOResult(u8x8, /* get menu prev pin state */ 0);
        break;
    case U8X8_MSG_GPIO_MENU_HOME:
        u8x8_SetGPIOResult(u8x8, /* get menu home pin state */ 0);
        break;
    default:
        u8x8_SetGPIOResult(u8x8, 1); // default return value
        break;
    }
    return 1;
}

//U8g2的初始化，需要调用下面这个u8g2_Setup_ssd1306_128x64_noname_f函数，该函数的4个参数含义：
//u8g2：传入的U8g2结构体
//U8G2_R0：默认使用U8G2_R0即可（用于配置屏幕是否要旋转）
//u8x8_byte_sw_i2c：使用软件IIC驱动，该函数由U8g2源码提供
//u8x8_gpio_and_delay：就是上面我们写的配置函数

void u8g2Init(u8g2_t *u8g2)
{
	u8g2_Setup_ssd1306_i2c_128x64_noname_f(u8g2, U8G2_R0, u8x8_byte_hw_i2c, u8x8_gpio_and_delay); // 初始化u8g2 结构体
	u8g2_InitDisplay(u8g2);                                                                       //
	u8g2_SetPowerSave(u8g2, 0);                                                                   //
	u8g2_ClearBuffer(u8g2);
}


void draw(u8g2_t *u8g2)
{
	u8g2_ClearBuffer(u8g2);

    u8g2_SetFontMode(u8g2, 1); /*字体模式选择*/
    u8g2_SetFontDirection(u8g2, 0); /*字体方向选择*/
    u8g2_SetFont(u8g2, u8g2_font_inb24_mf); /*字库选择*/
    u8g2_DrawStr(u8g2, 0, 20, "U");

    u8g2_SetFontDirection(u8g2, 1);
    u8g2_SetFont(u8g2, u8g2_font_inb30_mn);
    u8g2_DrawStr(u8g2, 21,8,"8");

    u8g2_SetFontDirection(u8g2, 0);
    u8g2_SetFont(u8g2, u8g2_font_inb24_mf);
    u8g2_DrawStr(u8g2, 51,30,"g");
    u8g2_DrawStr(u8g2, 67,30,"\xb2");

    u8g2_DrawHLine(u8g2, 2, 35, 47);
    u8g2_DrawHLine(u8g2, 3, 36, 47);
    u8g2_DrawVLine(u8g2, 45, 32, 12);
    u8g2_DrawVLine(u8g2, 46, 33, 12);

    u8g2_SetFont(u8g2, u8g2_font_4x6_tr);
    u8g2_DrawStr(u8g2, 1,54,"github.com/olikraus/u8g2");

	u8g2_SendBuffer(u8g2);
	HAL_Delay(1000);
}

//画点填充
void testDrawPixelToFillScreen(u8g2_t *u8g2)
{
  int t = 1000;
	u8g2_ClearBuffer(u8g2);

  for (int j = 0; j < 64; j++)
  {
    for (int i = 0; i < 128; i++)
    {
      u8g2_DrawPixel(u8g2,i, j);
    }
  }
  HAL_Delay(1000);
}

stm32_u8g2.h：

#ifndef __STM32_U8G2_H
#define __STM32_U8G2_H

/* Includes ------------------------------------------------------------------*/
#include "main.h"
#include "u8g2.h"
/* USER CODE BEGIN Includes */

/* USER CODE END Includes */



/* USER CODE BEGIN Private defines */

/* USER CODE END Private defines */
#define u8         unsigned char  // ?unsigned char ????
#define MAX_LEN    128  //
#define OLED_ADDRESS  0x78 // oled
#define OLED_CMD   0x00  //
#define OLED_DATA  0x40  //

/* USER CODE BEGIN Prototypes */
uint8_t u8x8_byte_hw_i2c(u8x8_t *u8x8, uint8_t msg, uint8_t arg_int, void *arg_ptr);
uint8_t u8x8_gpio_and_delay(u8x8_t *u8x8, uint8_t msg, uint8_t arg_int, void *arg_ptr);
void u8g2Init(u8g2_t *u8g2);
void draw(u8g2_t *u8g2);
void testDrawPixelToFillScreen(u8g2_t *u8g2);

#endif

（四）U8g2图形库测试函数

test.h：

#ifndef __TEST_H
#define __TEST_H

#include "main.h"
#include "u8g2.h"

void testDrawProcess(u8g2_t *u8g2);
void testShowFont(u8g2_t *u8g2);
void testDrawFrame(u8g2_t *u8g2);
void testDrawRBox(u8g2_t *u8g2);
void testDrawCircle(u8g2_t *u8g2);
void testDrawFilledEllipse(u8g2_t *u8g2);
void testDrawMulti(u8g2_t *u8g2);
void testDrawXBM(u8g2_t *u8g2);

void u8g2DrawTest(u8g2_t *u8g2);

#endif

test.c：

#include "test.h"

//---------------U8g2测试函数

#define SEND_BUFFER_DISPLAY_MS(u8g2, ms)\
  do {\
    u8g2_SendBuffer(u8g2); \
    HAL_Delay(ms);\
  }while(0);


//进度条显示
void testDrawProcess(u8g2_t *u8g2)
{
	for(int i=10;i<=80;i=i+2)
	{
		u8g2_ClearBuffer(u8g2);

		char buff[20];
		sprintf(buff,"%d%%",(int)(i/80.0*100));

		u8g2_SetFont(u8g2,u8g2_font_ncenB12_tf);
		u8g2_DrawStr(u8g2,16,32,"STM32 U8g2");//字符显示

		u8g2_SetFont(u8g2,u8g2_font_ncenB08_tf);
		u8g2_DrawStr(u8g2,100,49,buff);//当前进度显示

		u8g2_DrawRBox(u8g2,16,40,i,10,4);//圆角填充框矩形框
		u8g2_DrawRFrame(u8g2,16,40,80,10,4);//圆角矩形

		u8g2_SendBuffer(u8g2);
	}
	HAL_Delay(500);
}


//字体测试 数字英文可选用 u8g2_font_ncenB..(粗) 系列字体
//u8g2_font_unifont_t_symbols/u8g2_font_unifont_h_symbols(细 圆润)
void testShowFont(u8g2_t *u8g2)
{
	int t = 1000;
	char testStr[14] = "STM32F103C8T6";

	u8g2_ClearBuffer(u8g2);

	u8g2_SetFont(u8g2,u8g2_font_u8glib_4_tf);
	u8g2_DrawStr(u8g2,0,5,testStr);
	SEND_BUFFER_DISPLAY_MS(u8g2,t);

	u8g2_SetFont(u8g2,u8g2_font_ncenB08_tf);
	u8g2_DrawStr(u8g2,0,30,testStr);
	SEND_BUFFER_DISPLAY_MS(u8g2,t);

    u8g2_SetFont(u8g2,u8g2_font_ncenB10_tr);
	u8g2_DrawStr(u8g2,0,60,testStr);
	SEND_BUFFER_DISPLAY_MS(u8g2,t);
}

//画空心矩形
void testDrawFrame(u8g2_t *u8g2)
{
	int t = 1000;
	int x = 16;
	int y = 32;
	int w = 50;
	int h = 20;
	u8g2_ClearBuffer(u8g2);
	u8g2_DrawStr(u8g2,0, 15, "DrawFrame");

	u8g2_DrawFrame(u8g2, x, y, w, h);
	SEND_BUFFER_DISPLAY_MS(u8g2,t);
	u8g2_DrawFrame(u8g2, x+w+5, y-10, w-20, h+20);
	SEND_BUFFER_DISPLAY_MS(u8g2,t);
}

//画实心圆角矩形
void testDrawRBox(u8g2_t *u8g2)
{
	int t = 1000;
	int x = 16;
	int y = 32;
	int w = 50;
	int h = 20;
	int r = 3;
	u8g2_ClearBuffer(u8g2);
	u8g2_DrawStr(u8g2,0, 15, "DrawRBox");

	u8g2_DrawRBox(u8g2, x, y, w, h, r);
	SEND_BUFFER_DISPLAY_MS(u8g2,t);
	u8g2_DrawRBox(u8g2, x+w+5, y-10, w-20, h+20, r);
	SEND_BUFFER_DISPLAY_MS(u8g2,t);
}

//画空心圆
void testDrawCircle(u8g2_t *u8g2)
{
	int t = 600;
	int stx = 0;  //画图起始x
	int sty = 16; //画图起始y
	int with = 16;//一个图块的间隔
	int r = 15;   //圆的半径
	u8g2_ClearBuffer(u8g2);
	u8g2_DrawStr(u8g2, 0, 15, "DrawCircle");

	u8g2_DrawCircle(u8g2, stx, sty - 1 + with, r, U8G2_DRAW_UPPER_RIGHT); //右上
	SEND_BUFFER_DISPLAY_MS(u8g2,t);
	u8g2_DrawCircle(u8g2, stx + with, sty, r, U8G2_DRAW_LOWER_RIGHT); //右下
	SEND_BUFFER_DISPLAY_MS(u8g2,t);
	u8g2_DrawCircle(u8g2, stx - 1 + with * 3, sty - 1 + with, r, U8G2_DRAW_UPPER_LEFT); //左上
	SEND_BUFFER_DISPLAY_MS(u8g2,t);
	u8g2_DrawCircle(u8g2, stx - 1 + with * 4, sty, r, U8G2_DRAW_LOWER_LEFT); //左下
	SEND_BUFFER_DISPLAY_MS(u8g2,t);
	u8g2_DrawCircle(u8g2, stx - 1 + with * 2, sty - 1 + with * 2, r, U8G2_DRAW_ALL);//整个圆
	SEND_BUFFER_DISPLAY_MS(u8g2,t);

    u8g2_DrawCircle(u8g2, 32*3, 32, 31, U8G2_DRAW_ALL);//右侧整个圆
	SEND_BUFFER_DISPLAY_MS(u8g2,t);
}

//画实心椭圆
void testDrawFilledEllipse(u8g2_t *u8g2)
{
	int t = 800;
	int with = 16;//一个图块的间隔
	int rx = 27;  //椭圆x方向的半径
	int ry = 22;  //椭圆y方向的半径
	u8g2_ClearBuffer(u8g2);
	u8g2_DrawStr(u8g2,0, 14, "DrawFilledEllipse");

	SEND_BUFFER_DISPLAY_MS(u8g2,t);
	u8g2_DrawFilledEllipse(u8g2, 0, with, rx, ry, U8G2_DRAW_LOWER_RIGHT);//右下
	SEND_BUFFER_DISPLAY_MS(u8g2,t);
	u8g2_DrawFilledEllipse(u8g2, with * 4 - 1, with, rx, ry, U8G2_DRAW_LOWER_LEFT); //左下
	SEND_BUFFER_DISPLAY_MS(u8g2,t);
	u8g2_DrawFilledEllipse(u8g2, 0, with * 4 - 1, rx, ry, U8G2_DRAW_UPPER_RIGHT); //右上
	SEND_BUFFER_DISPLAY_MS(u8g2,t);
	u8g2_DrawFilledEllipse(u8g2, with * 4 - 1, with * 4 - 1, rx, ry, U8G2_DRAW_UPPER_LEFT); //左上
	SEND_BUFFER_DISPLAY_MS(u8g2,t);
	u8g2_DrawFilledEllipse(u8g2, with * 6, with * 2.5, rx, ry, U8G2_DRAW_ALL);//整个椭圆
	SEND_BUFFER_DISPLAY_MS(u8g2,t);
}

//环形测试
void testDrawMulti(u8g2_t *u8g2)
{
	u8g2_ClearBuffer(u8g2);
	for (int j = 0; j < 64; j+=16)
	{
		for (int i = 0; i < 128; i+=16)
		{
			u8g2_DrawPixel(u8g2, i, j);
			u8g2_SendBuffer(u8g2);
		}
	}

	//实心矩形逐渐变大
    u8g2_ClearBuffer(u8g2);
	for(int i=30; i>0; i-=2)
	{
		u8g2_DrawBox(u8g2,i*2,i,128-i*4,64-2*i);
		u8g2_SendBuffer(u8g2);
	}
	//空心矩形逐渐变小
	u8g2_ClearBuffer(u8g2);
	for(int i=0; i<32; i+=2)
	{
		u8g2_DrawFrame(u8g2,i*2,i,128-i*4,64-2*i);
		u8g2_SendBuffer(u8g2);
	}

	//实心圆角矩形逐渐变大
	u8g2_ClearBuffer(u8g2);
	for(int i=30; i>0; i-=2)
	{
		u8g2_DrawRBox(u8g2,i*2,i,128-i*4,64-2*i,10-i/3);
		u8g2_SendBuffer(u8g2);
	}
    //空心圆角矩形逐渐变小
	u8g2_ClearBuffer(u8g2);
	for(int i=0; i<32; i+=2)
	{
		u8g2_DrawRFrame(u8g2,i*2,i,128-i*4,64-2*i,10-i/3);
		u8g2_SendBuffer(u8g2);
	}

	//实心圆逐渐变大
	u8g2_ClearBuffer(u8g2);
	for(int i=2; i<64; i+=3)
	{
		u8g2_DrawDisc(u8g2,64,32,i, U8G2_DRAW_ALL);
		u8g2_SendBuffer(u8g2);
	}
	//空心圆逐渐变小
	u8g2_ClearBuffer(u8g2);
	for(int i=64; i>0; i-=3)
	{
		u8g2_DrawCircle(u8g2,64,32,i, U8G2_DRAW_ALL);
		u8g2_SendBuffer(u8g2);
	}

	//实心椭圆逐渐变大
    u8g2_ClearBuffer(u8g2);
	for(int i=2; i<32; i+=3)
	{
		u8g2_DrawFilledEllipse(u8g2,64,32, i*2, i, U8G2_DRAW_ALL);
		u8g2_SendBuffer(u8g2);
	}
    //空心椭圆逐渐变小
    u8g2_ClearBuffer(u8g2);
	for(int i=32; i>0; i-=3)
	{
		u8g2_DrawEllipse(u8g2,64,32, i*2, i, U8G2_DRAW_ALL);
		u8g2_SendBuffer(u8g2);
	}
}


// width: 128, height: 48
const unsigned char bilibili[] U8X8_PROGMEM = { 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x03, 0x00, 0x07, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x07, 0x80, 0x07, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x0f, 0xc0, 0x07, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x1e, 0xe0, 0x03, 0x00, 0xe0, 0x00, 0x00, 0x00, 0x00, 0x0e, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x3c, 0xf0, 0x00, 0x00, 0xf8, 0x00, 0x00, 0x00, 0x80, 0x0f, 0x00, 0x00, 0x00, 0x00, 0x00, 0xfc, 0xff, 0xff, 0xff, 0x01, 0xfc, 0x00, 0x00, 0x00, 0xc0, 0x0f, 0x00, 0x00, 0x00, 0x00, 0x00, 0xff, 0xff, 0xff, 0xff, 0x03, 0xfc, 0x00, 0x00, 0x3c, 0xc0, 0x0f, 0x00, 0x80, 0x03, 0x00, 0x80, 0xff, 0xff, 0xff, 0xff, 0x07, 0xfc, 0x00, 0x00, 0x3c, 0xc0, 0x0f, 0x00, 0xc0, 0x07, 0x00, 0x80, 0xff, 0xff, 0xff, 0xff, 0x0f, 0xfc, 0x00, 0x00, 0x3c, 0x80, 0x0f, 0x00, 0xc0, 0x07, 0x00, 0xc0, 0x0f, 0x00, 0x00, 0x80, 0x0f, 0xf8, 0x00, 0x00, 0x3c, 0x80, 0x0f, 0x00, 0x80, 0x07, 0x00, 0xc0, 0x07, 0x00, 0x00, 0x00, 0x1f, 0xf8, 0x00, 0x00, 0x78, 0x80, 0x0f, 0x00, 0x80, 0x07, 0x00, 0xc0, 0x07, 0x00, 0x00, 0x00, 0x1f, 0xf8, 0x00, 0x00, 0x78, 0x80, 0x0f, 0x00, 0x80, 0x07, 0x00, 0xc0, 0x07, 0x00, 0x00, 0x00, 0x1f, 0xf8, 0x00, 0x80, 0x79, 0x80, 0x0f, 0x00, 0x98, 0x07, 0x00, 0xc0, 0x07, 0x00, 0x00, 0x00, 0x1f, 0xf8, 0x00, 0xe0, 0x79, 0x9f, 0x0f, 0x00, 0xbe, 0xe7, 0x01, 0xc0, 0x07, 0x10, 0x40, 0x00, 0x1f, 0xf8, 0x00, 0xe0, 0x7b, 0x1f, 0x0f, 0x00, 0xbe, 0xe7, 0x01, 0xc0, 0x87, 0x1f, 0xe0, 0x0f, 0x1f, 0xf8, 0x00, 0xe0, 0x7b, 0x1e, 0x0f, 0x00, 0x3e, 0xe7, 0x01, 0xc0, 0xe7, 0x3f, 0xe0, 0x3f, 0x1f, 0xf0, 0x00, 0xe0, 0x7b, 0x1e, 0x0f, 0x00, 0x3e, 0xe7, 0x01, 0xc0, 0xe7, 0x3f, 0xe0, 0x3f, 0x1f, 0xf0, 0x00, 0x60, 0x71, 0x1e, 0x0f, 0x00, 0x34, 0xe7, 0x01, 0xc0, 0xe7, 0x07, 0x00, 0x3f, 0x1f, 0xf0, 0x00, 0x00, 0x70, 0x00, 0x1f, 0x00, 0x00, 0x07, 0x00, 0xc0, 0x07, 0x00, 0x00, 0x00, 0x1f, 0xf0, 0x00, 0xc0, 0x73, 0x1e, 0x1f, 0x00, 0x3c, 0xc7, 0x01, 0xc0, 0x07, 0x00, 0x00, 0x00, 0x1f, 0xf0, 0x00, 0xc0, 0x73, 0x1e, 0x1f, 0x00, 0x7c, 0xe7, 0x01, 0xc0, 0x07, 0x00, 0x00, 0x00, 0x1f, 0xf0, 0x00, 0xc0, 0x73, 0x1e, 0x1f, 0x00, 0x7c, 0xef, 0x01, 0xc0, 0x07, 0x00, 0x00, 0x00, 0x1f, 0xf0, 0x01, 0xc0, 0x77, 0x1e, 0x1e, 0x00, 0x7c, 0xef, 0x01, 0xc0, 0x07, 0x00, 0x03, 0x00, 0x1f, 0xf0, 0xff, 0xc1, 0xf7, 0x1e, 0xfe, 0x1f, 0x78, 0xef, 0x01, 0xc0, 0x07, 0x70, 0x37, 0x00, 0x1f, 0xe0, 0xff, 0x87, 0xf7, 0x1e, 0xfe, 0xff, 0x78, 0xee, 0x01, 0xc0, 0x07, 0xe0, 0x3f, 0x00, 0x1f, 0xe0, 0xff, 0x9f, 0xf7, 0x1e, 0xfe, 0xff, 0x79, 0xce, 0x01, 0xc0, 0x07, 0xc0, 0x18, 0x00, 0x1f, 0xe0, 0xff, 0xbf, 0xe7, 0x1e, 0xfe, 0xff, 0x7b, 0xce, 0x01, 0xc0, 0x07, 0x00, 0x00, 0x00, 0x1f, 0xe0, 0xc7, 0xbf, 0xe7, 0x1e, 0xfe, 0xf8, 0x77, 0xce, 0x01, 0xc0, 0x07, 0x00, 0x00, 0x00, 0x1f, 0xe0, 0x0f, 0x3f, 0xe7, 0x1c, 0xfe, 0xf0, 0x77, 0xce, 0x03, 0xc0, 0x07, 0x00, 0x00, 0x00, 0x1f, 0xe0, 0xcf, 0x3f, 0xe7, 0x1c, 0xfe, 0xf8, 0xf3, 0xce, 0x03, 0xc0, 0xff, 0xff, 0xff, 0xff, 0x0f, 0xe0, 0xef, 0x1f, 0xe7, 0x1c, 0xfe, 0xfe, 0xf1, 0xce, 0x03, 0x80, 0xff, 0xff, 0xff, 0xff, 0x0f, 0xe0, 0xff, 0x0f, 0xcf, 0x1c, 0xfc, 0xff, 0xf0, 0xc0, 0x03, 0x00, 0xff, 0xff, 0xff, 0xff, 0x07, 0xe0, 0xff, 0x03, 0x06, 0x1c, 0xfc, 0x7f, 0x60, 0xc0, 0x01, 0x00, 0xfe, 0xff, 0xff, 0xff, 0x03, 0xe0, 0xff, 0x00, 0x00, 0x00, 0xfc, 0x0f, 0x00, 0x00, 0x00, 0x00, 0xfc, 0xff, 0xff, 0xff, 0x00, 0xc0, 0x0f, 0x00, 0x00, 0x00, 0xfc, 0x00, 0x00, 0x00, 0x00, 0x00, 0xc0, 0x03, 0x00, 0x1e, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x80, 0x01, 0x00, 0x0c, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00 };
// width: 128, height: 48
const unsigned char three_support[] U8X8_PROGMEM = { 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0xc0, 0x01, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x06, 0x00, 0x00, 0x00, 0x00, 0xc0, 0x01, 0x00, 0x00, 0x00, 0xe0, 0x07, 0x00, 0x00, 0x00, 0x00, 0x07, 0x00, 0x00, 0x00, 0x00, 0xe0, 0x03, 0x00, 0x00, 0x00, 0xfc, 0x1f, 0x00, 0x00, 0x00, 0x00, 0x0f, 0x00, 0x00, 0x00, 0x00, 0xe0, 0x03, 0x00, 0x00, 0x00, 0xfe, 0x7f, 0x00, 0x00, 0x00, 0x80, 0x0f, 0x00, 0x00, 0x00, 0x00, 0xe0, 0x03, 0x00, 0x00, 0x00, 0xff, 0xff, 0x00, 0x00, 0x00, 0x80, 0x1f, 0x00, 0x00, 0x00, 0x00, 0xf0, 0x03, 0x00, 0x00, 0x80, 0x0f, 0xf0, 0x00, 0x00, 0x00, 0xc0, 0x3f, 0x00, 0x00, 0x00, 0x00, 0xf8, 0x03, 0x00, 0x00, 0x80, 0x0f, 0xf0, 0x01, 0x00, 0x00, 0xfc, 0xff, 0x01, 0x00, 0x00, 0xc0, 0xfd, 0xff, 0x00, 0x00, 0xc0, 0x7f, 0xfe, 0x01, 0x00, 0x00, 0xff, 0xff, 0x0f, 0x00, 0x00, 0xe0, 0xfd, 0xff, 0x01, 0x00, 0xc0, 0x1f, 0xf8, 0x03, 0x00, 0x00, 0xff, 0xff, 0x0f, 0x00, 0x00, 0xe0, 0xfd, 0xff, 0x01, 0x00, 0xc0, 0x0f, 0xf0, 0x03, 0x00, 0x00, 0xfe, 0xff, 0x07, 0x00, 0x00, 0xe0, 0xfd, 0xff, 0x01, 0x00, 0xc0, 0x67, 0xe6, 0x03, 0x00, 0x00, 0xfc, 0xff, 0x03, 0x00, 0x00, 0xe0, 0xfd, 0xff, 0x01, 0x00, 0xc0, 0x67, 0xe6, 0x03, 0x00, 0x00, 0xf8, 0xff, 0x01, 0x00, 0x00, 0xe0, 0xfd, 0xff, 0x00, 0x00, 0xc0, 0x67, 0xe6, 0x03, 0x00, 0x00, 0xf0, 0x7f, 0x00, 0x00, 0x00, 0xe0, 0xfd, 0xff, 0x00, 0x00, 0xc0, 0x67, 0xee, 0x03, 0x00, 0x00, 0xe0, 0x7f, 0x00, 0x00, 0x00, 0xe0, 0xfd, 0xff, 0x00, 0x00, 0x80, 0x7f, 0xfe, 0x01, 0x00, 0x00, 0xe0, 0xff, 0x00, 0x00, 0x00, 0xe0, 0xfd, 0xff, 0x00, 0x00, 0x80, 0x7f, 0xfe, 0x01, 0x00, 0x00, 0xf0, 0xff, 0x00, 0x00, 0x00, 0xe0, 0xfd, 0x7f, 0x00, 0x00, 0x00, 0xff, 0xff, 0x00, 0x00, 0x00, 0xf0, 0xff, 0x00, 0x00, 0x00, 0xe0, 0xfd, 0x7f, 0x00, 0x00, 0x00, 0xfe, 0xff, 0x00, 0x00, 0x00, 0xf8, 0xf9, 0x01, 0x00, 0x00, 0xe0, 0xfd, 0x7f, 0x00, 0x00, 0x00, 0xfe, 0x7f, 0x00, 0x00, 0x00, 0xf8, 0xf0, 0x00, 0x00, 0x00, 0xe0, 0xfd, 0x1f, 0x00, 0x00, 0x00, 0xf8, 0x1f, 0x00, 0x00, 0x00, 0x30, 0xc0, 0x01, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0xc0, 0x03, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00 };

void testDrawXBM(u8g2_t *u8g2)
{
	int t = 1000;
	u8g2_ClearBuffer(u8g2);
	u8g2_DrawStr(u8g2,0, 14, "DrawXBM");

	u8g2_DrawXBM(u8g2,0, 16, 128, 48, bilibili);
	SEND_BUFFER_DISPLAY_MS(u8g2,t);

	u8g2_ClearBuffer(u8g2);
	u8g2_DrawStr(u8g2,0, 14, "bilibili");
	u8g2_DrawXBM(u8g2,0, 16, 128, 48, three_support);
	SEND_BUFFER_DISPLAY_MS(u8g2,t);
}

void u8g2DrawTest(u8g2_t *u8g2)
{
	testDrawProcess(u8g2);
	testDrawMulti(u8g2);
	//testDrawFrame(u8g2);
	//testDrawRBox(u8g2);
	//testDrawCircle(u8g2);
	//testDrawFilledEllipse(u8g2);
	testShowFont(u8g2);
	testDrawXBM(u8g2);

}

对应的main.c文件如下所示：

int main(void)
{
  /* USER CODE BEGIN 1 */

  /* USER CODE END 1 */

  /* MCU Configuration--------------------------------------------------------*/

  /* Reset of all peripherals, Initializes the Flash interface and the Systick. */
  HAL_Init();

  /* USER CODE BEGIN Init */

  /* USER CODE END Init */

  /* Configure the system clock */
  SystemClock_Config();

  /* USER CODE BEGIN SysInit */

  /* USER CODE END SysInit */

  /* Initialize all configured peripherals */
  MX_GPIO_Init();
  MX_I2C2_Init();
  MX_TIM1_Init();
  /* USER CODE BEGIN 2 */
  u8g2_t u8g2;
  u8g2Init(&u8g2);
  /* USER CODE END 2 */

  /* Infinite loop */
  /* USER CODE BEGIN WHILE */
  while (1)
  {
    /* USER CODE END WHILE */

    /* USER CODE BEGIN 3 */

       u8g2_FirstPage(&u8g2);
       do
       {
				 draw(&u8g2);

				 u8g2DrawTest(&u8g2);
       } while (u8g2_NextPage(&u8g2));


  }
  /* USER CODE END 3 */
}

五、实际应用

（一）显示你自己的学号和名字

汉字取模：

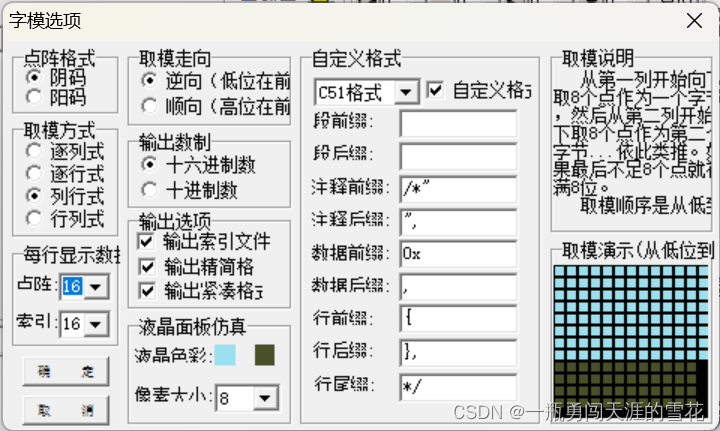

对PCtolLCD完成以下设置：

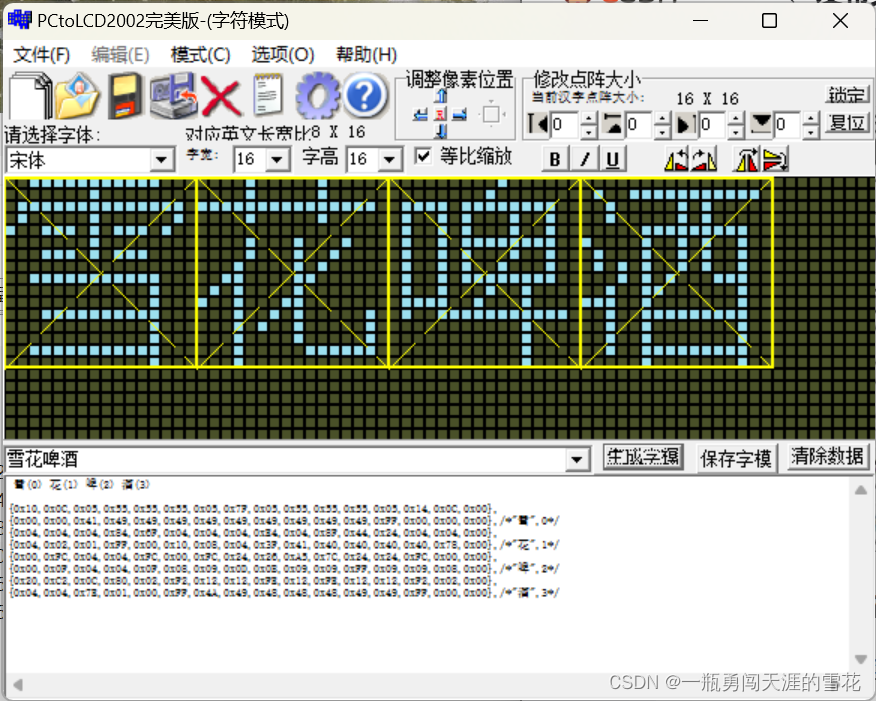

模式选择字符模式输入欲打印的文字：

将其放入Hardware的OLED_Font.h文件里，以便显示的时候调用。

在U8g2库函数移植之后在Hardware文件夹中新建文件Oled.c和Oled.h文件写入如下所示代码;

olde.c

#include "oled.h"
#include "asc.h"
#include "main.h"

void WriteCmd(unsigned char I2C_Command)//???
 {
	HAL_I2C_Mem_Write(&hi2c2,OLED0561_ADD,COM,I2C_MEMADD_SIZE_8BIT,&I2C_Command,1,100);
 }

void WriteDat(unsigned char I2C_Data)//???
 {
		HAL_I2C_Mem_Write(&hi2c2,OLED0561_ADD,DAT,I2C_MEMADD_SIZE_8BIT,&I2C_Data,1,100);
  }
void OLED_Init(void)
{
	HAL_Delay(100); //????????

	WriteCmd(0xAE); //display off
	WriteCmd(0x20);	//Set Memory Addressing Mode
	WriteCmd(0x10);	//00,Horizontal Addressing Mode;01,Vertical Addressing Mode;10,Page Addressing Mode (RESET);11,Invalid
	WriteCmd(0xb0);	//Set Page Start Address for Page Addressing Mode,0-7
	WriteCmd(0xc8);	//Set COM Output Scan Direction
	WriteCmd(0x00); //---set low column address
	WriteCmd(0x10); //---set high column address
	WriteCmd(0x40); //--set start line address
	WriteCmd(0x81); //--set contrast control register
	WriteCmd(0xff); //???? 0x00~0xff
	WriteCmd(0xa1); //--set segment re-map 0 to 127
	WriteCmd(0xa6); //--set normal display
	WriteCmd(0xa8); //--set multiplex ratio(1 to 64)
	WriteCmd(0x3F); //
	WriteCmd(0xa4); //0xa4,Output follows RAM content;0xa5,Output ignores RAM content
	WriteCmd(0xd3); //-set display offset
	WriteCmd(0x00); //-not offset
	WriteCmd(0xd5); //--set display clock divide ratio/oscillator frequency
	WriteCmd(0xf0); //--set divide ratio
	WriteCmd(0xd9); //--set pre-charge period
	WriteCmd(0x22); //
	WriteCmd(0xda); //--set com pins hardware configuration
	WriteCmd(0x12);
	WriteCmd(0xdb); //--set vcomh
	WriteCmd(0x20); //0x20,0.77xVcc
	WriteCmd(0x8d); //--set DC-DC enable
	WriteCmd(0x14); //
	WriteCmd(0xaf); //--turn on oled panel
}

void OLED_SetPos(unsigned char x, unsigned char y) //???????
{
	WriteCmd(0xb0+y);
	WriteCmd(((x&0xf0)>>4)|0x10);
	WriteCmd((x&0x0f)|0x01);
}

void OLED_Fill(unsigned char fill_Data)//????
{
	unsigned char m,n;
	for(m=0;m<8;m++)
	{
		WriteCmd(0xb0+m);		//page0-page1
		WriteCmd(0x00);		//low column start address
		WriteCmd(0x10);		//high column start address
		for(n=0;n<128;n++)
			{
				WriteDat(fill_Data);
			}
	}
}


void OLED_CLS(void)//??
{
	OLED_Fill(0x00);
}

void OLED_ON(void)
{
	WriteCmd(0X8D);  //?????
	WriteCmd(0X14);  //?????
	WriteCmd(0XAF);  //OLED??
}

void OLED_OFF(void)
{
	WriteCmd(0X8D);  //?????
	WriteCmd(0X10);  //?????
	WriteCmd(0XAE);  //OLED??
}



void OLED_ShowStr(unsigned char x, unsigned char y, unsigned char ch[], unsigned char TextSize)
{
	unsigned char c = 0,i = 0,j = 0;
	switch(TextSize)
	{
		case 1:
		{
			while(ch[j] != '\0')
			{
				c = ch[j] - 32;
				if(x > 126)
				{
					x = 0;
					y++;
				}
				OLED_SetPos(x,y);
				for(i=0;i<6;i++)
					WriteDat(F6x8[c][i]);
				x += 6;
				j++;
			}
		}break;
		case 2:
		{
			while(ch[j] != '\0')
			{
				c = ch[j] - 32;
				if(x > 120)
				{
					x = 0;
					y++;
				}
				OLED_SetPos(x,y);
				for(i=0;i<8;i++)
					WriteDat(F8X16[c*16+i]);
				OLED_SetPos(x,y+1);
				for(i=0;i<8;i++)
					WriteDat(F8X16[c*16+i+8]);
				x += 8;
				j++;
			}
		}break;
	}
}


void OLED_ShowCN(unsigned char x, unsigned char y, unsigned char N)
{
	unsigned char wm=0;
	unsigned int  adder=32*N;
	OLED_SetPos(x , y);
	for(wm = 0;wm < 16;wm++)
	{
		WriteDat(F16x16[adder]);
		adder += 1;
	}
	OLED_SetPos(x,y + 1);
	for(wm = 0;wm < 16;wm++)
	{
		WriteDat(F16x16[adder]);
		adder += 1;
	}
}


void OLED_ShowCN_STR(u8 x , u8 y , u8 begin , u8 num)
{
	u8 i;
	for(i=0;i<num;i++){OLED_ShowCN(i*16+x,y,i+begin);}    //OLED????
}

// Parameters     : x0,y0 -- ?????(x0:0~127, y0:0~7); x1,y1 -- ?????(???)???(x1:1~128,y1:1~8)
// Description    : ??BMP??
void OLED_DrawBMP(unsigned char x0,unsigned char y0,unsigned char x1,unsigned char y1,unsigned char BMP[])
{
	unsigned int j=0;
	unsigned char x,y;

  if(y1%8==0)
		y = y1/8;
  else
		y = y1/8 + 1;
	for(y=y0;y<y1;y++)
	{
		OLED_SetPos(x0,y);
    for(x=x0;x<x1;x++)
		{
			WriteDat(BMP[j++]);
		}
	}
}

void OLED_ShowChar(u8 x,u8 y,u8 chr,u8 Char_Size)
{
	unsigned char c=0,i=0;
		c=chr-' ';//???????
		if(x>128-1){x=0;y=y+2;}
		if(Char_Size ==16)
			{
			OLED_SetPos(x,y);
			for(i=0;i<8;i++)
			WriteDat(F8X16[c*16+i]);
			OLED_SetPos(x,y+1);
			for(i=0;i<8;i++)
			WriteDat(F8X16[c*16+i+8]);
			}
			else {
				OLED_SetPos(x,y);
				for(i=0;i<6;i++)
				WriteDat(F6x8[c][i]);

			}
}
u32 oled_pow(u8 m,u8 n)
{
	u32 result=1;
	while(n--)result*=m;
	return result;
}

void OLED_ShowNum(u8 x,u8 y,u32 num,u8 len,u8 size2)
{
	u8 t,temp;
	u8 enshow=0;
	for(t=0;t<len;t++)
	{
		temp=(num/oled_pow(10,len-t-1))%10;
		if(enshow==0&&t<(len-1))
		{
			if(temp==0)
			{
				OLED_ShowChar(x+(size2/2)*t,y,' ',size2);
				continue;
			}else enshow=1;
		}
	 	OLED_ShowChar(x+(size2/2)*t,y,temp+'0',size2);
	}
}


void OLED_DrawGIF(unsigned char x0, unsigned char y0,unsigned char x1, unsigned char y1, unsigned char k, int m, unsigned char GIF[][m])
{
	unsigned int j=0;
 	unsigned char x,y,i;

 	if(y1%8==0) y=y1/8;
 	 else y=y1/8+1;
	for (i=0;i<k;i++)
	{
		j = 0;
		for(y=y0;y<y1;y++)
		{
			OLED_SetPos(x0,y);

			for(x=x0;x<x1;x++) //?x1 - x0 ?
	    		{

	    			WriteDat(GIF[i][j++]);
	    		}
		}
		//delay_ms(80);
	}
}

oled.h

#ifndef __OLED_H
#define __OLED_H

#include "i2c.h"

 #define u8 uint8_t
 #define u32 uint32_t

#define OLED0561_ADD	0x78
#define COM				0x00
#define DAT 			0x40

void WriteCmd(unsigned char I2C_Command);//???
void WriteDat(unsigned char I2C_Data);//???
void OLED_Init(void);//???
void OLED_SetPos(unsigned char x, unsigned char y);
void OLED_Fill(unsigned char fill_Data);//????
void OLED_CLS(void);
void OLED_ON(void);
void OLED_OFF(void);
void OLED_ShowStr(unsigned char x, unsigned char y, unsigned char ch[], unsigned char TextSize);//?????
void OLED_ShowCN(unsigned char x, unsigned char y, unsigned char N);//????
void OLED_DrawBMP(unsigned char x0,unsigned char y0,unsigned char x1,unsigned char y1,unsigned char BMP[]);//??????(??????)

void OLED_ShowCN_STR(u8 x , u8 y , u8 begin , u8 num);

void OLED_ShowChar(u8 x,u8 y,u8 chr,u8 Char_Size);
u32 oled_pow(u8 m,u8 n);
void OLED_ShowNum(u8 x,u8 y,u32 num,u8 len,u8 size2);//size2(16|12)
void OLED_DrawGIF(unsigned char x0, unsigned char y0,unsigned char x1, unsigned char y1, unsigned char k, int m, unsigned char GIF[][m]);

#endif

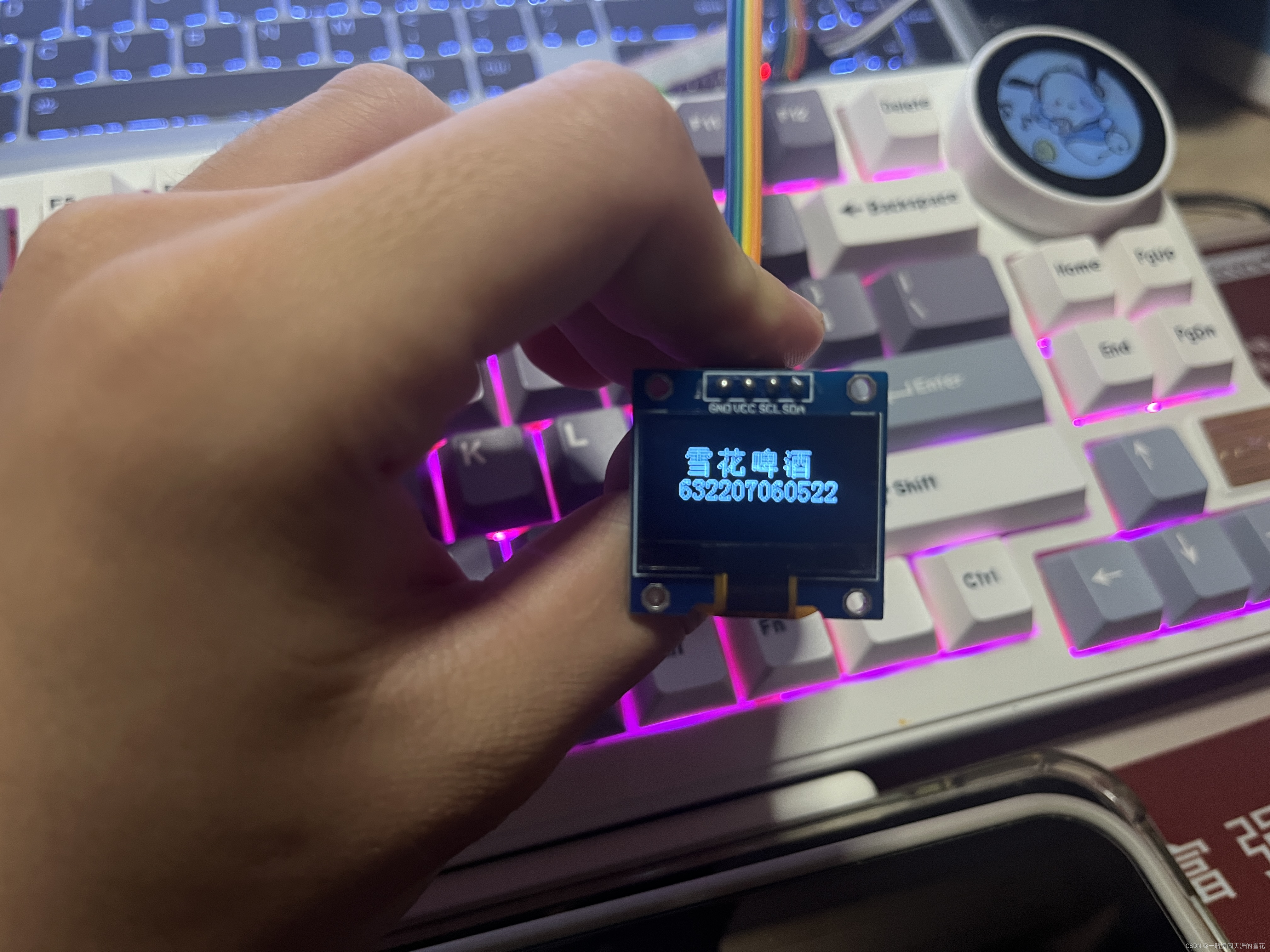

效果：

（二）显示一个图案

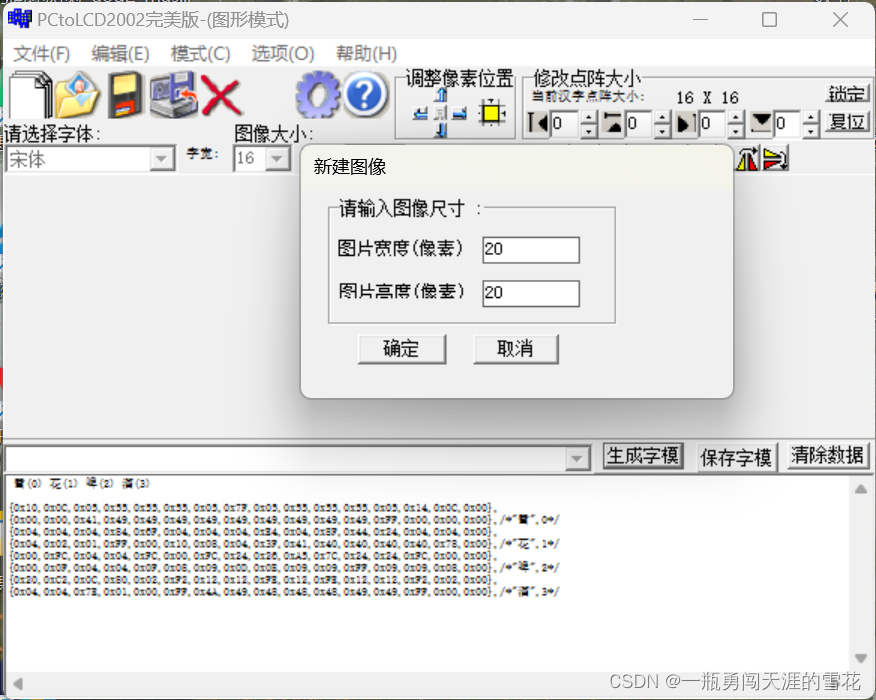

取模方法与文字差不多，模式选择图形模式并创建一个20x20的图像

随后在方框内画出自己想要的图案，这里我用笑脸举例，生成的字模同样放入OLED_Font.h文件中。

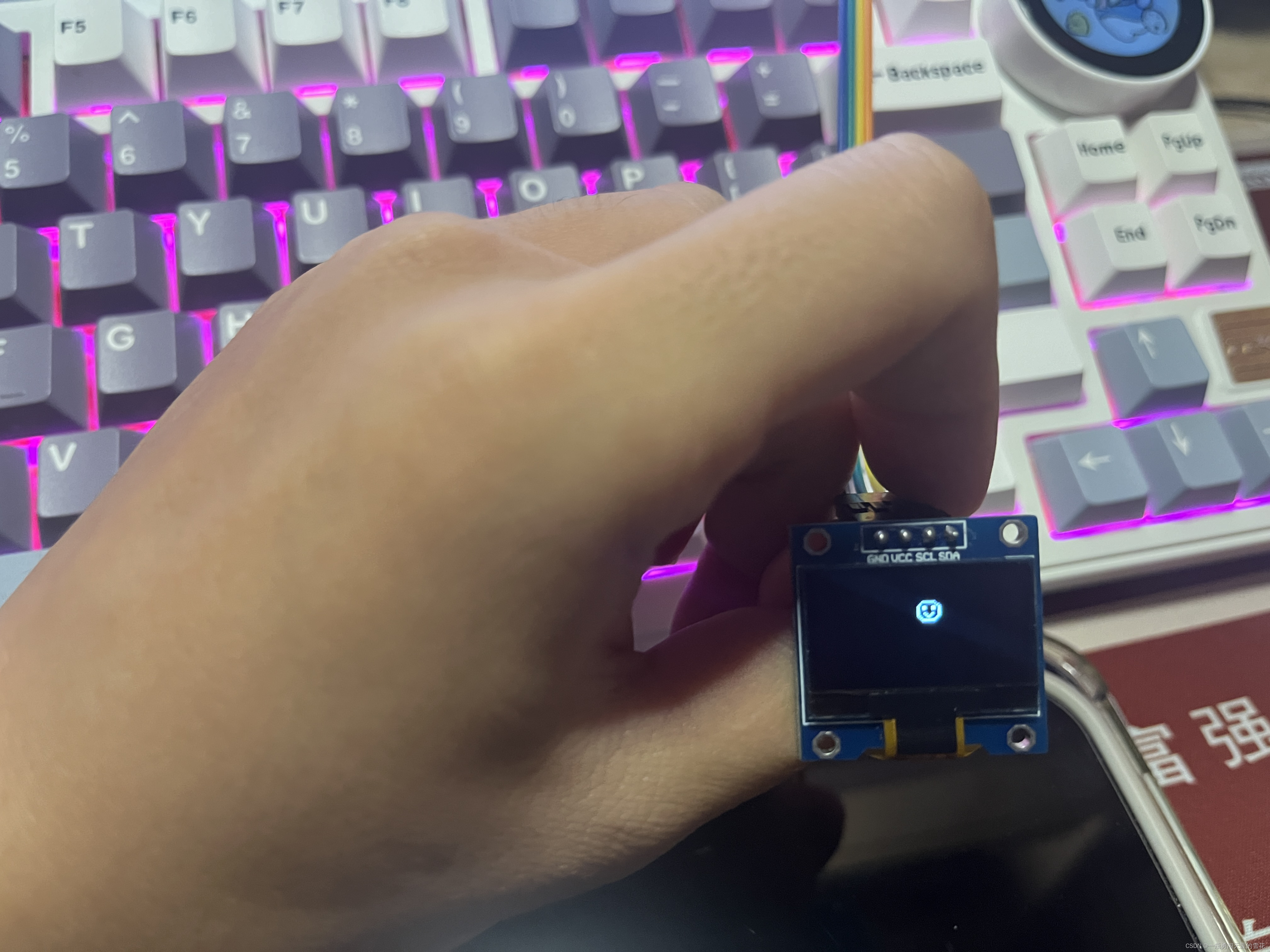

效果：

参考博客：

基于I2C协议的OLED显示(利用U82G库)_u2g8库功能-CSDN博客

基于STM32移植U8g2图形库——OLED显示（HAL库）_stm32 u8g2-CSDN博客

一瓶勇闯天涯的雪花

关注

31
点赞
踩
34

收藏

觉得还不错? 一键收藏
0
评论
基于I2C协议的OLED显示(利用U82G库)

U8g2是嵌入式设备的单色图形库。主要应用于嵌入式设备，包括我们常见的单片机使用，最常用的是OLED屏或者LCD屏进行使用的一个库。我们常用的OLED屏其内部原理一个M x n 的像素点阵，想显示什么就得把具体位置的像素点亮起来。对于每一个像素点，有可能是1点亮，也有可能是0点亮。其坐标系如下所示。
复制链接

扫一扫
