裁剪命令

在引擎中，模型一般不会渲染背面，因为往往用户看不到，渲染背面，还会消耗GPU性

能，但是可以再Shader中控制裁剪类型。

Cull值（Front|Back|Off），编写在Pass通道内

Back:裁剪模型背面，不显示模型的背面（默认值）

Front:裁剪模型正面，不显示模型的正面

Off:不裁剪，全部都显示。

// Upgrade NOTE: replaced 'mul(UNITY_MATRIX_MVP,*)' with 'UnityObjectToClipPos(*)'

Shader "CreateTest/Cull"
{
    Properties
    {
        _Color("Color",Color) = (1,1,1,1)
    }
    SubShader
    {
        Pass
        {
            //裁剪命令
            //裁剪哪个面，哪个面消失
            //Back：不显示背面
            //Front:不显示正面
            //Off：正反都显示
            Cull Off
            CGPROGRAM
            #pragma vertex vert
            #pragma fragment frag
            fixed4 _Color;
            float4 vert(float4 vertex:POSITION) :SV_POSITION
            {
                return UnityObjectToClipPos(vertex);
            }
            fixed4 frag(float4 pos:SV_POSITION) : SV_Target
            {
                return _Color;
            }
            ENDCG
        }
    }
    Fallback "Diffuse"
}

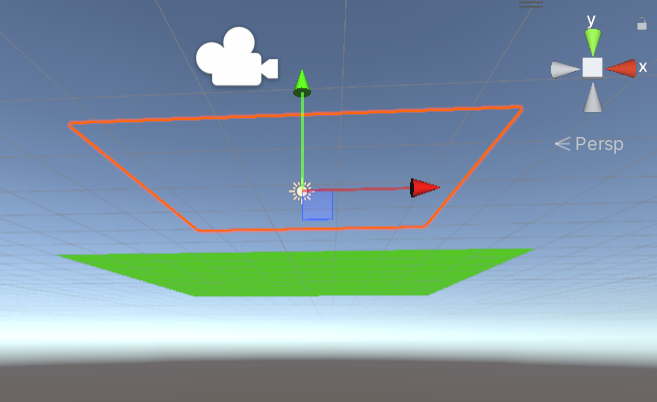

下图绿色平面为实现以上Shader效果的平面，通过Cull Off指令，可使背面被裁剪的面显示（选中为挂载Standard Shader的平面）：

渲染顺序

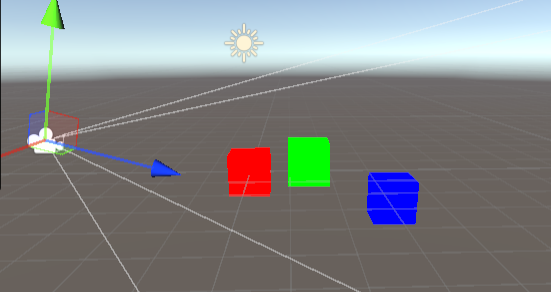

默认的渲染顺序原则：距离相机越近，则渲染越靠前，非透明情况下，靠前的物体会盖住

靠后的物体。

深度：被渲染的物体，到摄像机的距离

深度测试：比较当前渲染的物体的深度值。

深度写入：当深度测试确定需要替换颜色时，将需要显示的颜色对应的深度信息写入深

度缓冲区。

深度缓冲区：

Unity会为屏幕的每个点，设定一个存储有当前渲染的颜色的深度值（相机到颜色点物体的距离），物体如果在摄像机视角上发生重叠后，需要计算每个重叠点像素的深度值，如果被渲染物体的深度值小于已经存储在深度缓冲区内的值，则将被渲染物体的像素点颜色替换掉原有的颜色。默认的深度值是正无穷。

颜色缓冲区：与深度缓冲区中像素点一一对应，存储有最终显示在屏幕上的颜色信息，就

一个像素点而言，应该存储有一个颜色信息。

深度测试

ZTest表示深度测试通过的条件

Off：深度测试永远通过，同Always

Less：比深度缓冲区中深度值小时，测试通过

LEqual(默认值)：比深度缓冲区中深度值小或相等时，测试通过

Euqal:比深度缓冲区中深度值相等时，测试通过

NotEqual:比深度缓冲区中深度值不相等时，测试通过

Greater：比深度缓冲区中深度值大时，测试通过

GEqual:比深度缓冲区中深度值大于等于时，测试通过

Always:深度测试永远通过

编写方法：

测试成功，颜色会写入颜色缓冲区中，但是屏幕最终显示的颜色，不一定是当前物体上

的颜色，前方还可能有物体。

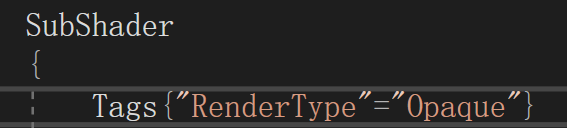

渲染类型

不透明物体，使用Opaque

透明物体，使用Transparent

ZWrite:控制深度测试成功后，是否进行深度写入

On:开启写入

Off:关闭写入

当深度写入关闭时，即使深度测试完全通过，颜色缓冲区不会被写入，必须将深度的物

体，放置在Transparent队列下，颜色缓冲区的更新才会正常，Unity内置的透明物体

Shader，会关闭深度写入。

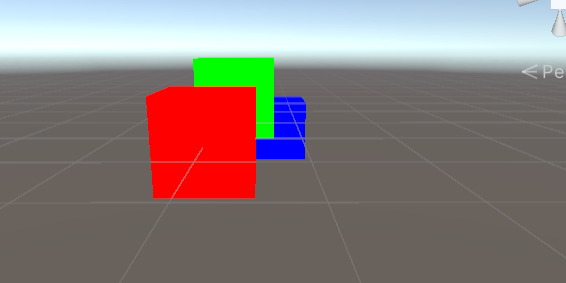

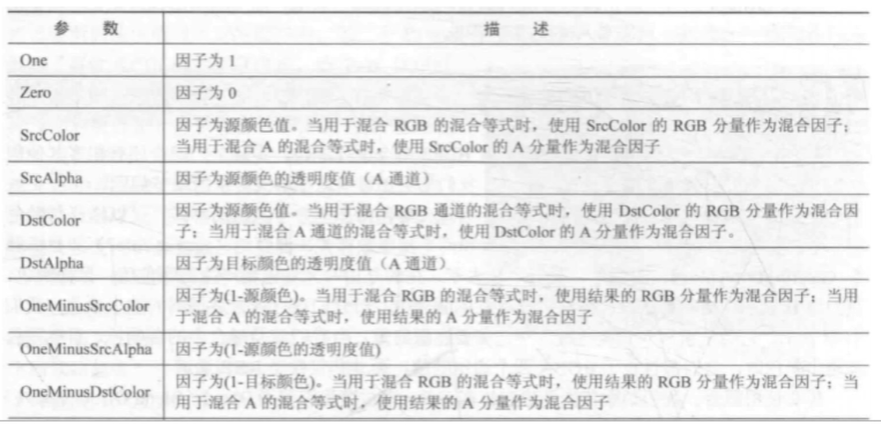

当透明物体在前，非透明物体在后，深度测试都使用默认状态，深度写入保持开启，结果

会出现透明物体正常显示，非透明物体被透明物体遮盖的部分，会显示为透明物体颜色。

渲染队列

渲染顺序：是从小向大依次渲染

Background(1000):最早被渲染的队列值，（天空盒，背景等）

Geometry(2000):默认队列，不透明物体的队列值

AlphaTest(2450):透明度测试队列

Transparent(3000):渲染透明物体存放的队列

Overlay(4000):需要覆盖显示的队列（镜头光晕）

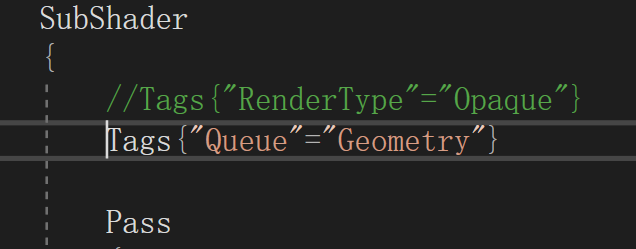

添加方法：

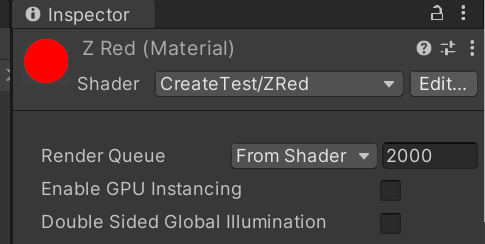

查看渲染队列的方法：

discard用法示例：

//前面的代码同纹理采样文章代码
fixed4 frag(v2f data):SV_Target
{
    //通过Tex2D,解出主纹理对应的颜色值
    fixed4 texColor=tex2D(_MainTex,data.uv);
    if(texColor.a<0.5)  //如果纹理颜色的透明度值小于0.5
    {
        discard;//丢弃小于0.5的像素
    }
    //混色采用向量乘法实现
    return texColor * _Color;
}
