基于与非门设计四路表决器及LED的数字电路分析

用四路表决器投票并在LED屏显示结果的数字电路分析

一、组合逻辑电路–四路表决器

原理：用“与非门”设计一个表决电路，当四个输入端A、B、C、D中有三个及以上为“1”时，输出端才为“1”。

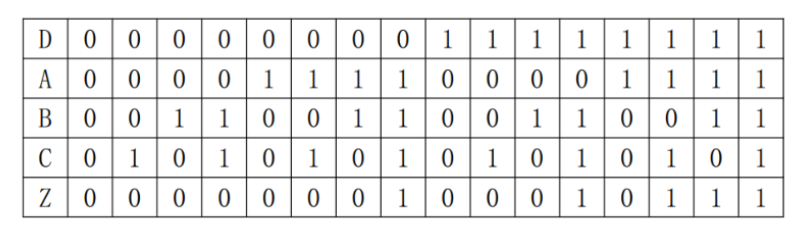

设计步骤：根据题意列出真值表如下所示:

根据真值表使用卡诺图可以得出化简后用与非表达的逻辑表达式：

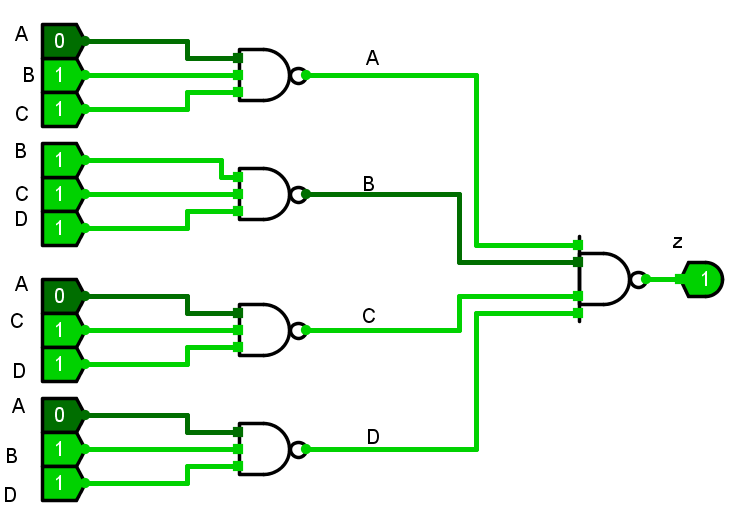

根据逻辑表达式可画出仿真电路图，如下所示：

在实际搭建电路时，可以用3个74LS20芯片来实现。

二、用表决器将投票结果显示在LED屏上

7段数码显示管（LED）是由7个单独LED二极管组合而成（忽略小数点），经常用来显示0-9这些数字。它可以用4个输入项A、B、C、D和7个输出项a~g的逻辑关系真值表来表达。

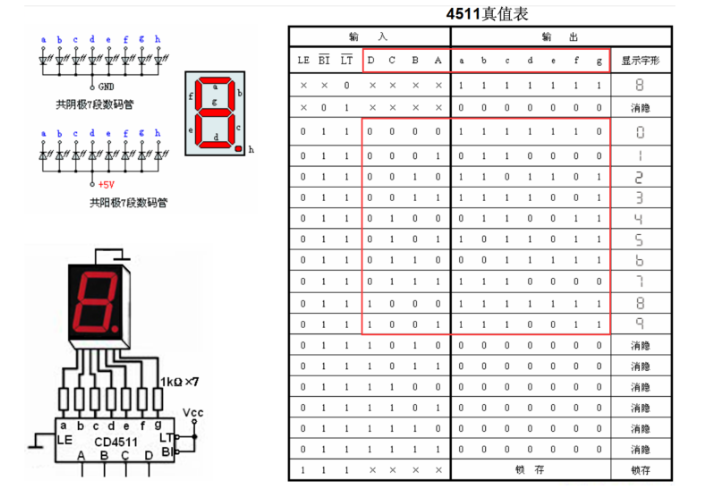

CD4511芯片能够完成这种对应关系的转换。

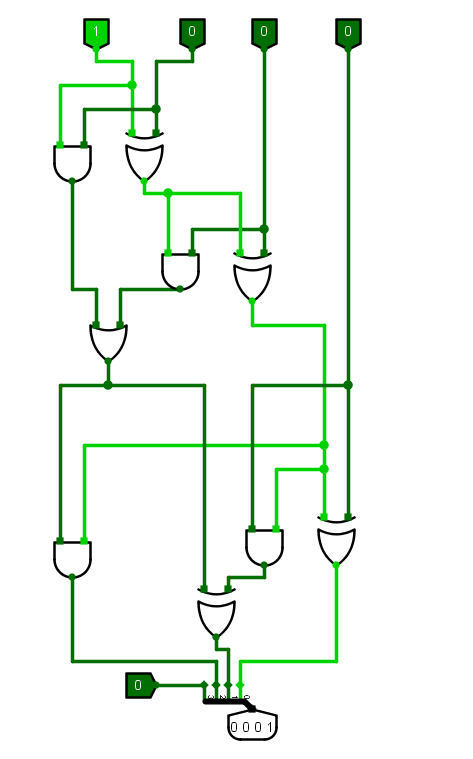

由原理图可知，7段数码显示管只能将二进制转换为十进制数字显示，所以要先将投票为1的全部结果相加，再将其转化为二进制。我们可以用全加器来实现4位数的相加，其电路仿真图如下所示：

三、组合逻辑电路化简

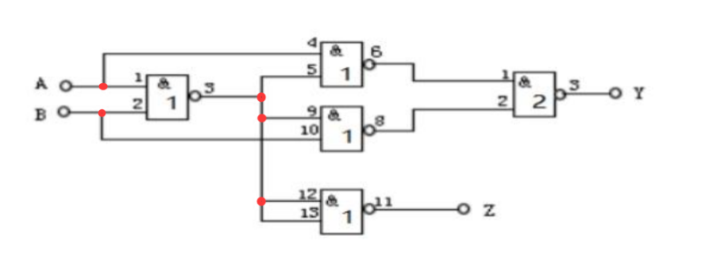

根据组合逻辑电路图，得出Y与Z的逻辑表达式，并重新设计一个新的简化电路。

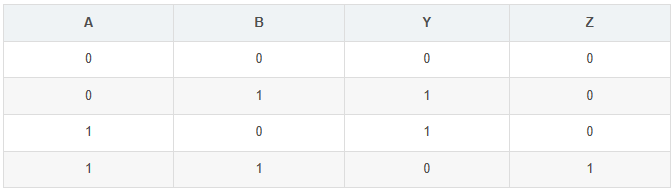

其逻辑电路图真值表如下：

由此可列出Y和Z的逻辑表达式：

Y=(A'+B')(A+B);Z=AB

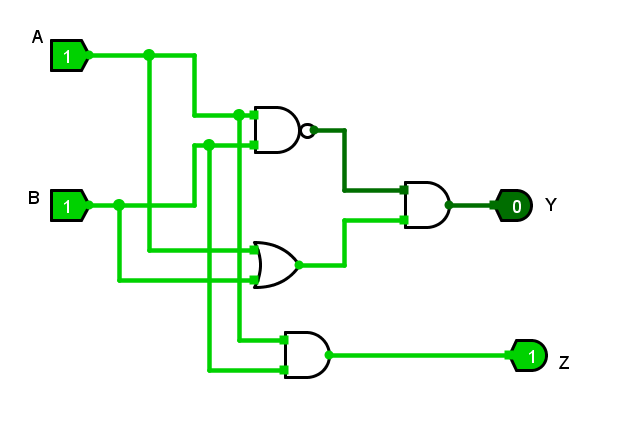

化简后的电路仿真图如下：

四、在Logsim中使用分析组合逻辑电路功能完成四路表决器

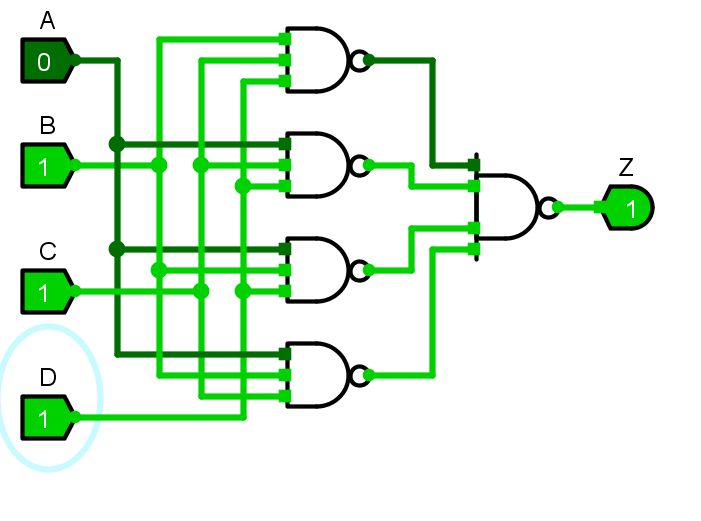

电路图如下：

总结

在本次实验中了解了7段数码显示管的使用方法，并掌握在Logsim中分析组合逻辑电路功能的使用。同时通过对组合逻辑电路的分析简化，加深了对逻辑电路的理解，并加深了对全加器原理的理解。
