Ubuntu安装opendaylight控制器

目录

实验任务

 实验环境

安装过程：

将opendaylight添加到环境变量中

---

实验任务

1. 在虚拟机1中安装opendaylight控制器并安装相应的组件
2. 在虚拟机2中使用mininet创建一个测试拓扑并将控制器的地址指向虚拟机1
3. 在虚拟机1中的opendaylight的web界面可以查看到创建的拓扑
4. 将opendaylight的命令添加到环境变量中，使得在任意目录均可使用karaf命令启动opendaylight

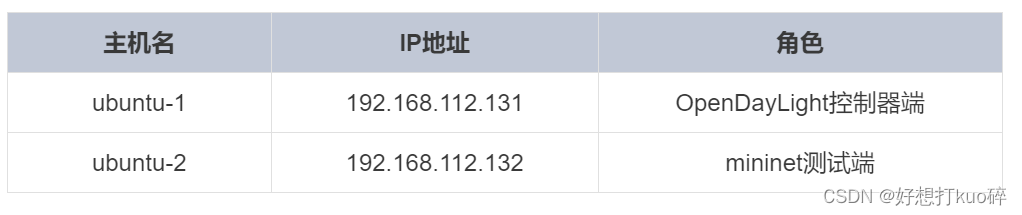

 实验环境

安装过程：

1、更新apt源列表

apt update

2、安装OpenJDK-8和maven

apt install openjdk-8-jdk maven -y

3、查看JDK的安装路径

ls /usr/lib/jvm
    java-1.8.0-openjdk-amd64 java-8-openjdk-amd64

4、编辑/etc/profile文件，将jdk加入到环境变量中

vim /etc/profile
添加以下内容：
export JAVA_HOME=/usr/lib/jvm/java-1.8.0-openjdk-amd64
export JRE_HOME=${JAVA_HOME}/jre
export CLASSPATH=.:${JAVA_HOME}/lib:${JRE_HOME}/lib:$CLASSPATH
export JAVA_PATH=${JAVA_HOME}/bin:${JRE_HOME}/bin
export PATH=$PATH:${JAVA_PATH}

 重新加载环境变量文件profile

source /etc/profile                # 重新加载profile文件使其生效
echo ${JAVA_HOME}                  # 检查一下JDK的环境是否正确
    /usr/lib/jvm/java-1.8.0-openjdk-amd64

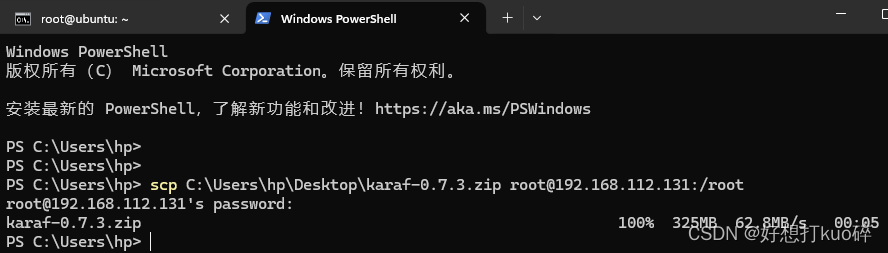

5、使用scp命令将karaf压缩包导入的虚拟机内

Karaf-0.7.3下载—百度网盘https://pan.baidu.com/s/1ZSXINAbEoduZTjId_JdRNw?pwd=mst1

 解压karaf包后解压karaf包后启动

unzip karaf-0.7.3.zip
cd karaf-0.7.3/

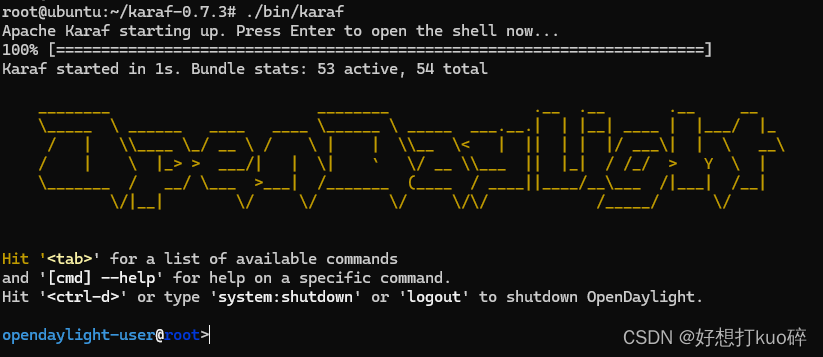

./bin/karaf

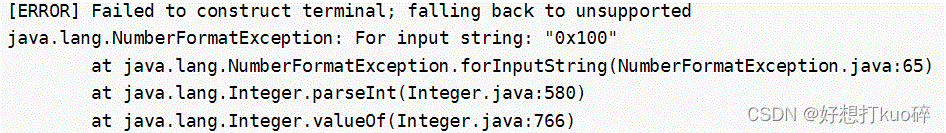

 启动时候出现出现报错可能是opendaylight中scala与java不适配问题

有三种解决方法

1. 下载jdk高一点版本比如openjdk-8版本
2. 在配置变量环境里再在下面加入一行  export TERM=xterm-color
3. 更换低版本opendaylihgt(为了于java适配)

 6、安装相应组件

feature:install odl-restconf                                    # 安装支持北向接口REST API的组件
feature:install odl-dluxapps-applications                       # 安装DLUX(web功能)功能
feature:install odl-l2switch-switch-ui                          # 安装L2 switch
feature:install odl-openflowplugin-flow-services-rest           # 安装OpenFlow功能
feature:install odl-dluxapps-yangman
feature:install odl-dluxapps-topology

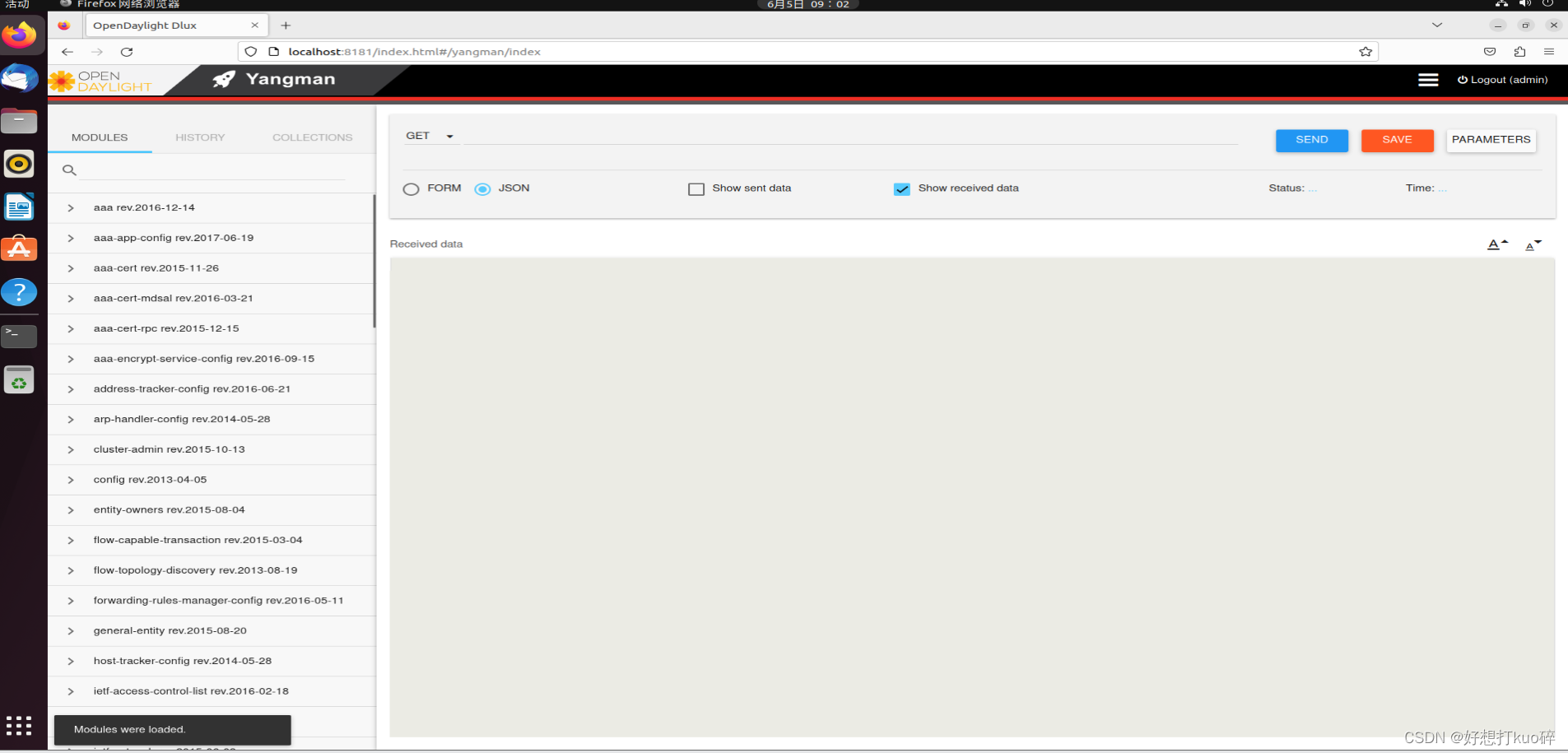

7、进入web端查看结果，浏览器输入http://localhost:8181/index.html，用户名和密码都是admin

 8、在第二台安装了mininet的虚拟机上创建拓扑并将控制器的地址指向192.168.112.131

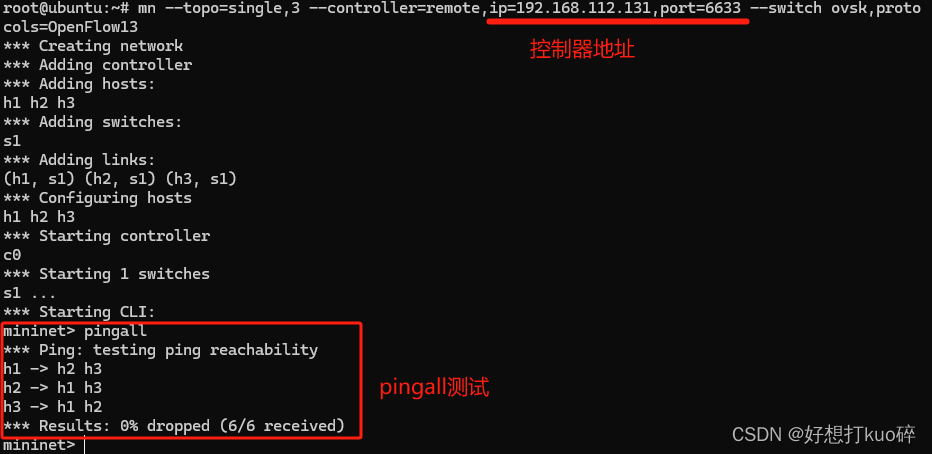

mn --topo=single,3 --controller=remote,ip=192.168.112.131,port=6633 --switch ovsk,protocols=OpenFlow13



 查看控制器的地址

dump
    <Host h1: h1-eth0:10.0.0.1 pid=4370>
    <Host h2: h2-eth0:10.0.0.2 pid=4372>
    <Host h3: h3-eth0:10.0.0.3 pid=4374>
    <OVSSwitch{'protocols': 'OpenFlow13'} s1: lo:127.0.0.1,s1-eth1:None,s1-eth2:None,s1-eth3:None pid=4379>
    <RemoteController{'ip': '192.168.112.131', 'port': 6633} c0: 192.168.112.131:6633 pid=4364>
# 这里可以看到controller的IP地址不是127.0.0.1，而是安装了opendaylight地址的192.168.112.131

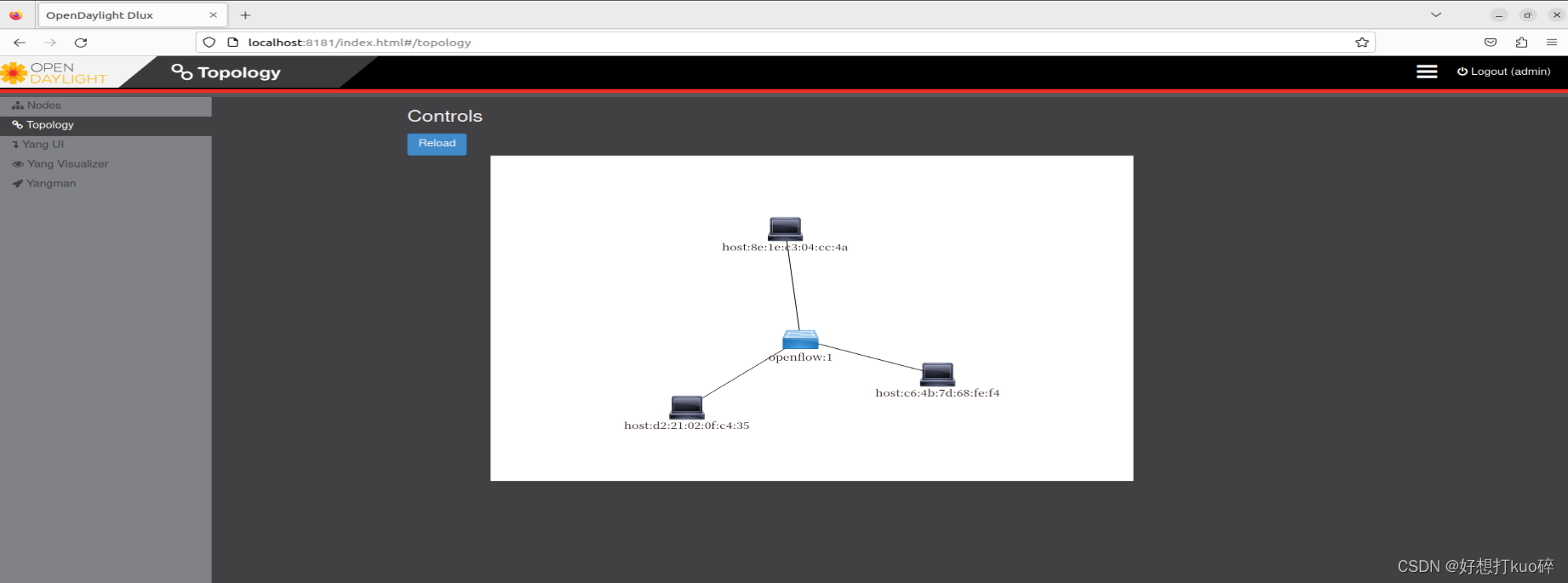

在opendaylight端查看拓扑结构

将opendaylight添加到环境变量中

        将opendaylight添加到环境变量中，使得在本系统内的任何目录下都可以使用karaf命令进入opendaylight

vim /etc/profile
添加以下内容：
export PATH=/root/karaf-0.7.3/bin:$PATH

        重新加载/etc/profile文件

source /etc/profile

vim /root/.bashrc
最下方添加以下内容：
source /etc/profile

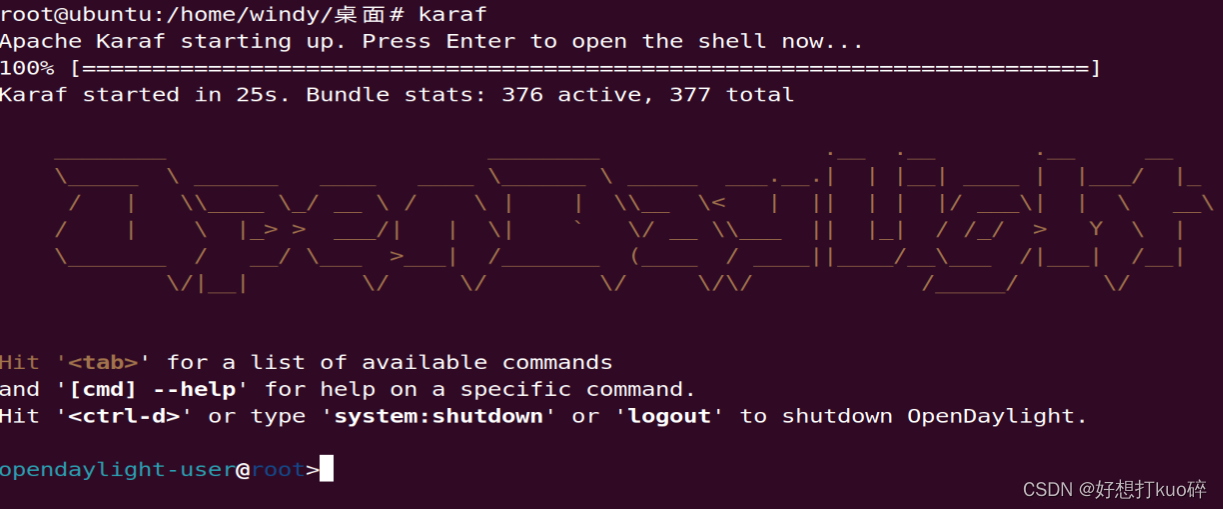

        测试，根目录下启动karaf

至此，切换到root用户后会自动加载profile文件，使得可以在任何目录下使用karaf命令启动opendaylight
