SDN之Ubuntn20.04OpenDaylight控制器的安装

1.OpenDaylight简介

• OpenDaylight（ODL）是一个开源的软件定义网络（SDN）控制器平台，提供了非常美观且功能完善的可视化管理界面，方便用户进行网络拓扑管理与自定义开发。
• ODL支持多种网络协议，包括OpenFlow、NETCONF、BGP、PCEP等，这使得它能够管理和控制各种网络设备，包括交换机、路由器等。
• ODL 主要使用 Java 编写，这使得它能够运行在各种平台上，并具有广泛的兼容性。

2.安装JAVA环境

步骤一：安装JDK
JDK（Java Development Kit，Java 开发工具包）是一个软件开发工具包，提供了 Java 编程语言的开发环境。JDK 包含了 Java 运行时环境（JRE）、Java 编译器（javac）、调试器（jdb）以及其他一些工具和实用程序，用于开发、调试和运行 Java 应用程序。

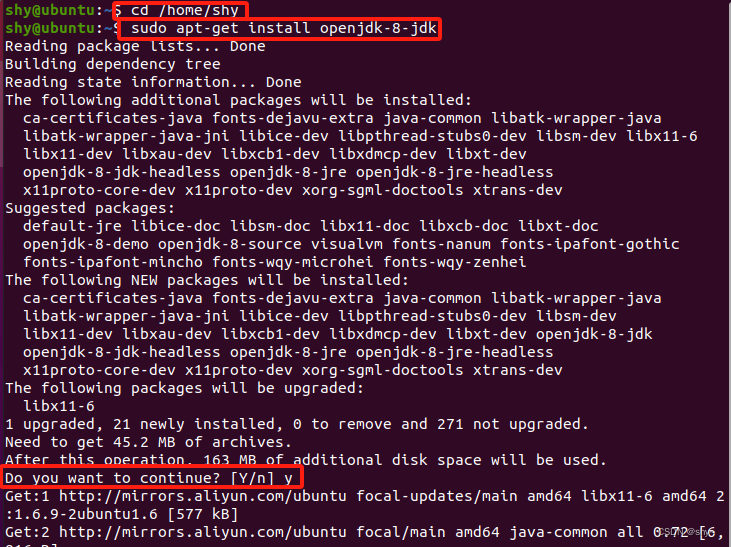

通过sudo apt-get install openjdk-版本号-jdk命令安装JDK。需要注意的是，安装JDK之前需要保证虚拟机能够上外网。这里安装JDK8版本。

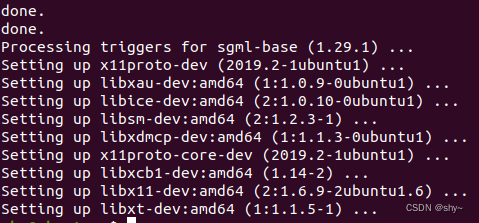

可以看到JDK8已经安装完成。

安装之后需要查看JDK的安装路径，以便下一步设置JAVA环境变量时使用。这里JDK安装在/usr/lib/jvm目录下。

步骤二：配置JAVA环境变量
使用sudo vim /etc/environment命令对etc目录下的environment文件进行修改。

在文件最后添加：JAVA_HOME=“/usr/lib/jvm/java-8-openjdk-amd64”。

可以运行java -version查看安装的java版本。

配置完成后，需要重启系统（reboot），环境变量才能生效。

3.安装OpenDaylight

步骤一：下载OpenDaylight

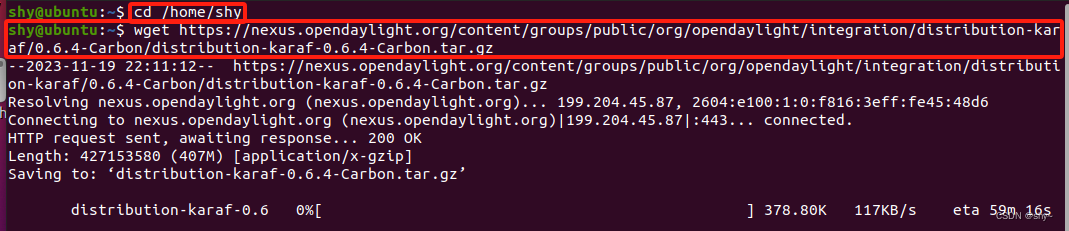

使用wget https://nexus.opendaylight.org/content/groups/public/org/opendaylight/integration/distribution-karaf/0.6.4-Carbon/distribution-karaf-0.6.4-Carbon.tar.gz命令下载OpenDaylight（网速慢的话，可能需要很久很久，耐心等待）。当然也可以先下载到本地主机，然后再将文件上传到虚拟机。

可以看到，已经下载完成，保存在/home/shy目录下。

步骤二：解压文件
使用sudo tar -zxvf distribution-karaf-0.6.4-Carbon.tar.gz命令解压文件。可以看到解压后的文件distribution-karaf-0.6.4-Carbon保存在/home/shy目录下。

步骤三：修改参数
进入目录/home/shy/distribution-karaf-0.6.4-Carbon/etc下，使用命令sudo vim org.apache.karaf.management.cfg对文件进行修改。

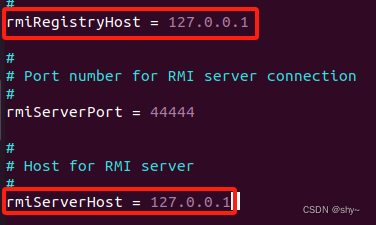

修改内容如下：

步骤四：启动karaf

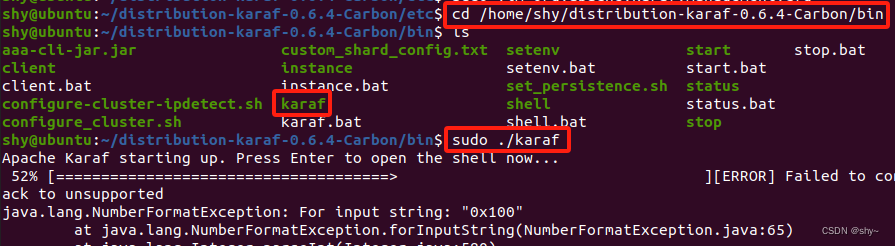

进入/home/shy/distribution-karaf-0.6.4-Carbon/bin目录，执行命令sudo ./karaf启动karaf。

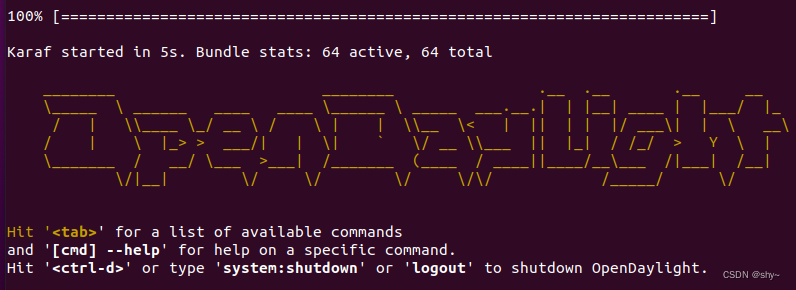

可以看到，现在启动成功。

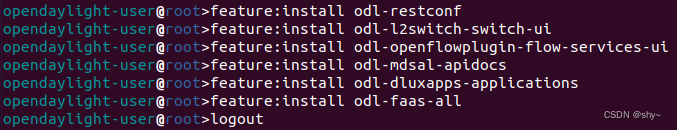

步骤五：安装feature
注意，以下命令均是在OpenDayLight的命令行下运行的。
①安装支持REST API的组件
feature:install odl-restconf
②安装L2 switch插件
feature:install odl-l2switch-switch-ui
③安装用户界面服务
feature:install odl-openflowplugin-flow-services-ui
④安装API查看器
feature:install odl-mdsal-apidocs
⑤安装dlux展示页面
feature:install odl-dluxapps-applications
⑥添加与函数服务相关的支持和管理功能
feature:install odl-faas-all

需要注意安装顺序不能乱。安装完成后使用logout命令退出控制器。
步骤六：验证OpenDaylight控制器是否安装成功

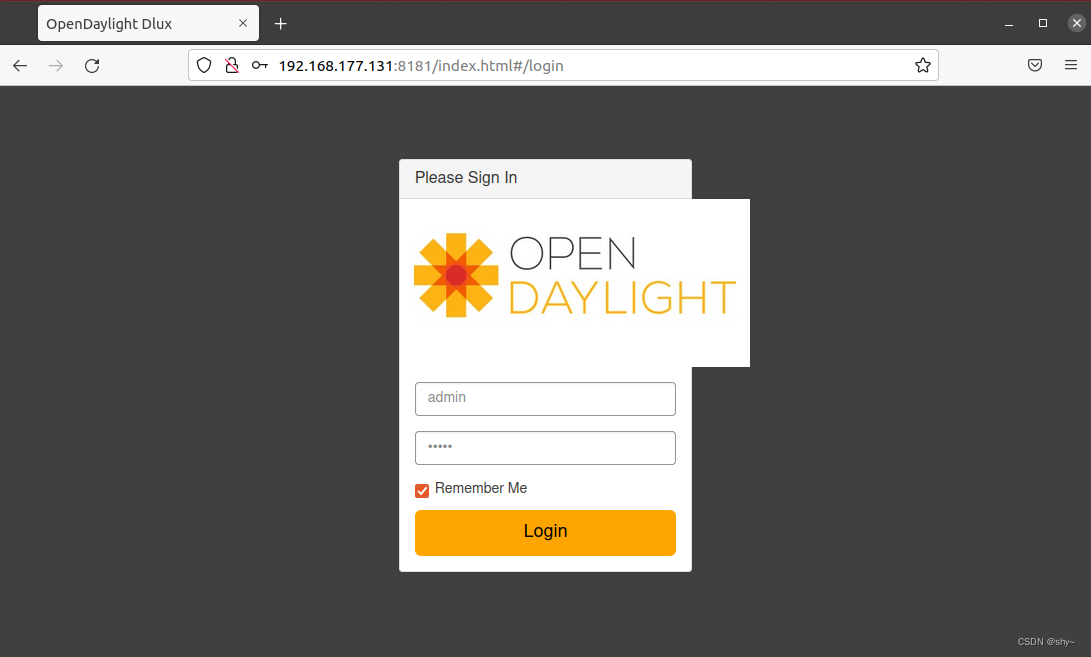

首先进入/home/shy/distribution-karaf-0.6.4-Carbon/bin目录下，使用命令sudo ./karaf启动OpenDaylight控制器；启动成功后，打开Ubuntn中的浏览器，输入网址http://192.168.177.131:8181/index.html登录OpenDaylight管理界面，登录的用户名和密码均为admin（192.168.177.131为虚拟机的IP地址，可以通过ip addr命令查看）。

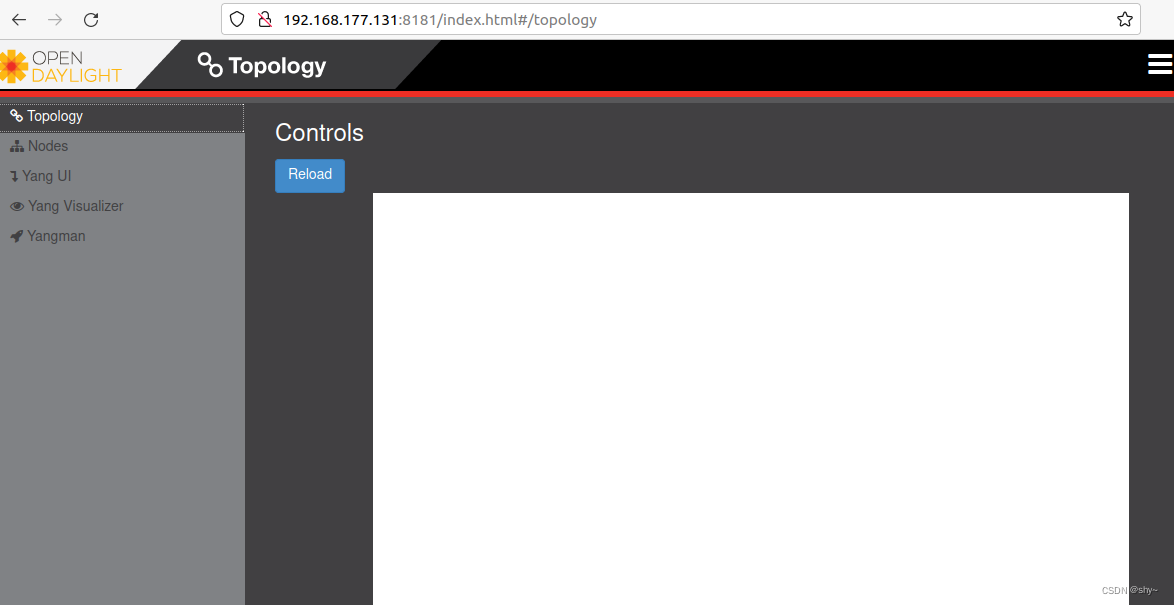

可以看到，已经登陆成功，但此时是没有任何内容的。

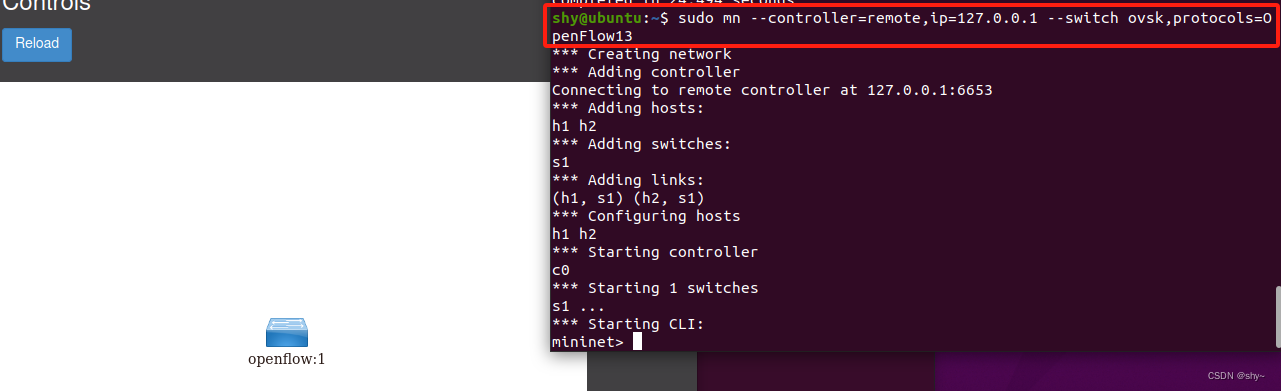

接着启动mininet创建网络拓扑，为了简单起见，可以使用sudo mn --controller=remote,ip=127.0.0.1 --switch ovsk,protocols=OpenFlow13命令（或sudo mn --controller=remote,ip=虚拟机IP,port=6653（根据实际情况可写可不写） --switch ovsk,protocols=OpenFlow13命令或sudo mn --controller=remote --switch ovsk,protocols=OpenFlow13命令）创建最小化网络拓扑，使用Open vSwitch (ovsk) 作为交换机（也可以使用ovs），并使用 OpenFlow 1.3 协议进行通信；然后在管理界面中查看当前网络拓扑，此时拓扑图只会显示交换机不会显示主机，这是由链路发现协议(LLDP)来决定的，当主机发起流量时，相关主机才会在拓扑图中显示。

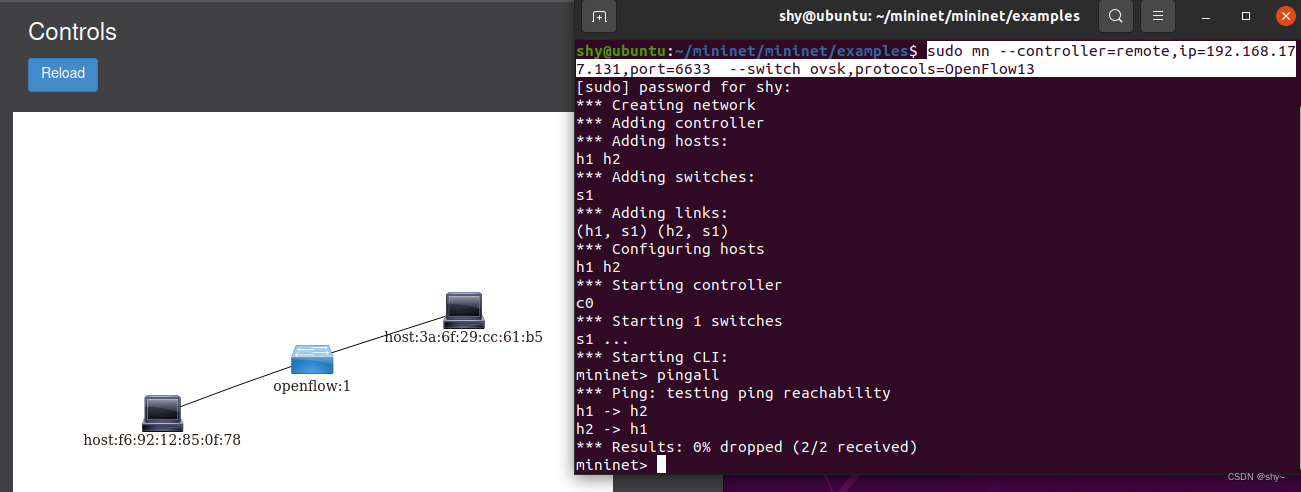

执行pingall命令，管理界面中查看当前网络拓扑，可以看到新建了一台交换机和两台主机，说明OpenDaylight控制器安装成功。

4.问题总结

1.通过sudo vim /etc/environment命令配置JAVA环境变量时出现vim:command not found。
原因：Linux默认的文本编辑器是vi。

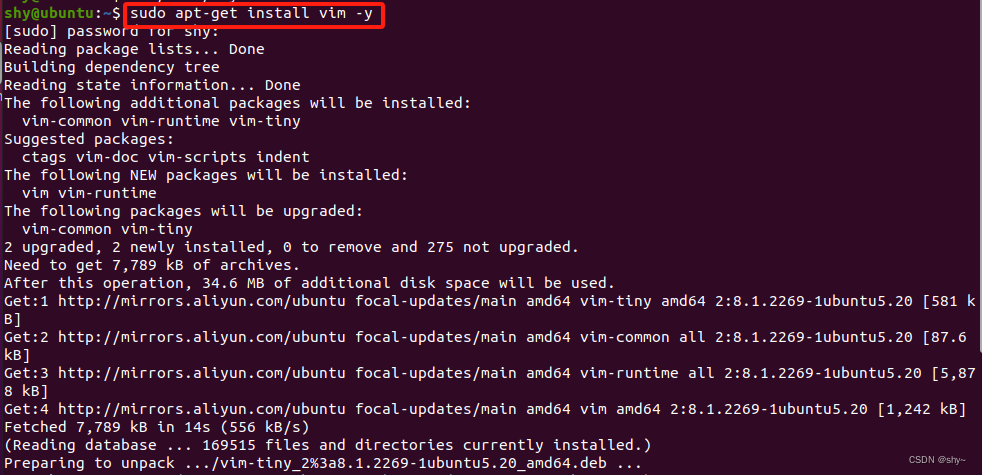

解决办法：通过sudo apt-get install vim -y命令安装vim。

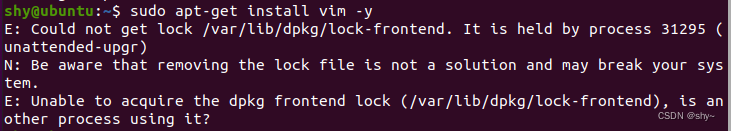

2.使用apt-get install命令安装软件时，出现
E: Could not getlock /var/lib/dpkg/lock-frontend.It is heldby process 31295unattended-upgr)
N: Be aware that removing the lock file is not a solution and may break your sysem.
E: Unable to acquire the dpkg frontend lock (/var/lib/dpkg/lock-frontend), is an other process using it?

原因：用apt-get install安装软件的时候，如果在未完成下载的情况下将terminal关闭，此时 apt-get进程可能没有结束，即有另一个程序正在占用apt-get install进程。由于它在运行时，会占用软件源更新时的系统锁（简称‘系统更新锁’），此时资源被锁。
解决办法：依次输入以下命令强制解锁后重启系统。

sudo rm /var/cache/apt/archives/lock
sudo rm /var/lib/dpkg/lock
sudo systemctl --force --force reboot
