计算机网络原理 实验 子网掩码对选路的影响

计算机网络原理

实验 子网掩码对选路的影响

一、实验目的：

1. 理解子网掩码对选路的作用。

2. 理解选路过程中的“直接交付”过程。

二、实验原理：

1．直接交付:发送数据报接口的IP地址与目的主机的IP地址在同一个网络中，也就是发送端接口IP地址和子网掩码按位作“与”的结果等于目的主机的IP地址和子网掩码按位作“与”的结果。发送端接口直接发送IP数据报到目的主机。

2．间接交付:发送数据报接口IP与目的IP不在同一个网络中，发送端接口发送

IP数据报到与下一台路由器相连的端口。在数据报间接交付过程中，在同一个网络内使用物理地址(MAC地址)转发，只有通过路由器在不同网络中转发时才使用IP地址。

三、实验设备：

计算机、交换机。

四、实验内容及步骤：

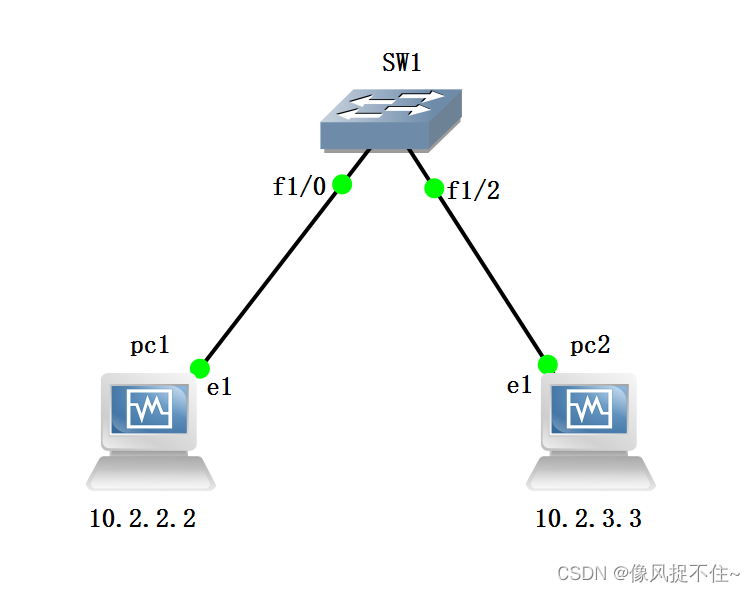

1、按如图所示网络拓扑结构组建以太网：

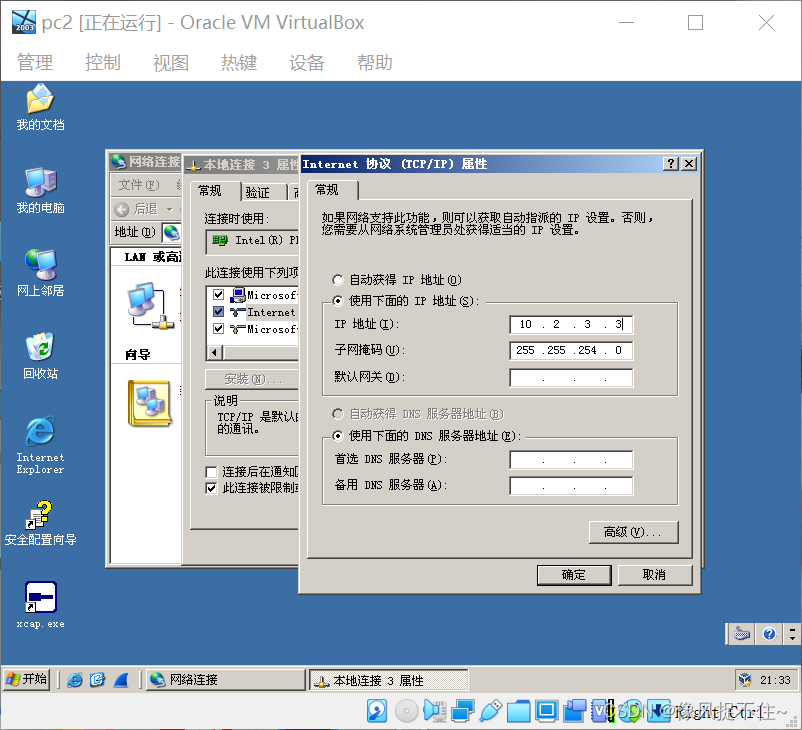

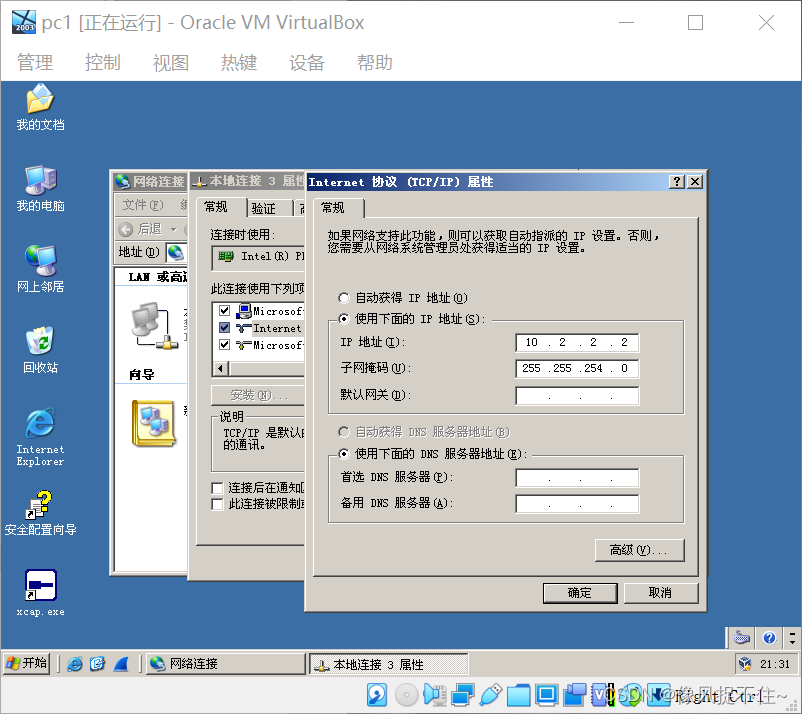

2、为两个网络中主机配置IP地址

PC1:10.2.2.2/255.255.254.0

PC2:10.2.3.3/255.255.254.0

3、测试连通性，分析捕获报文

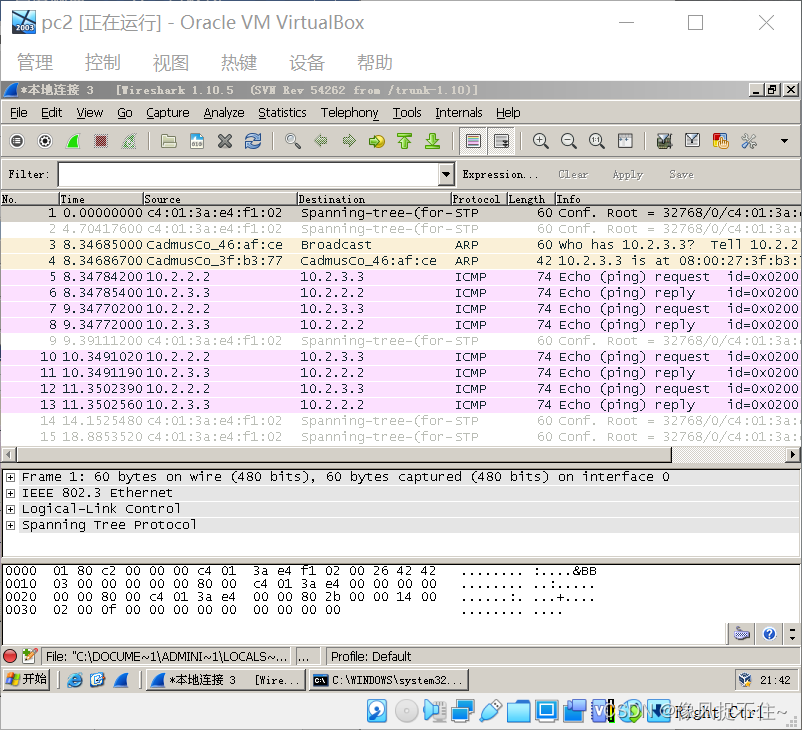

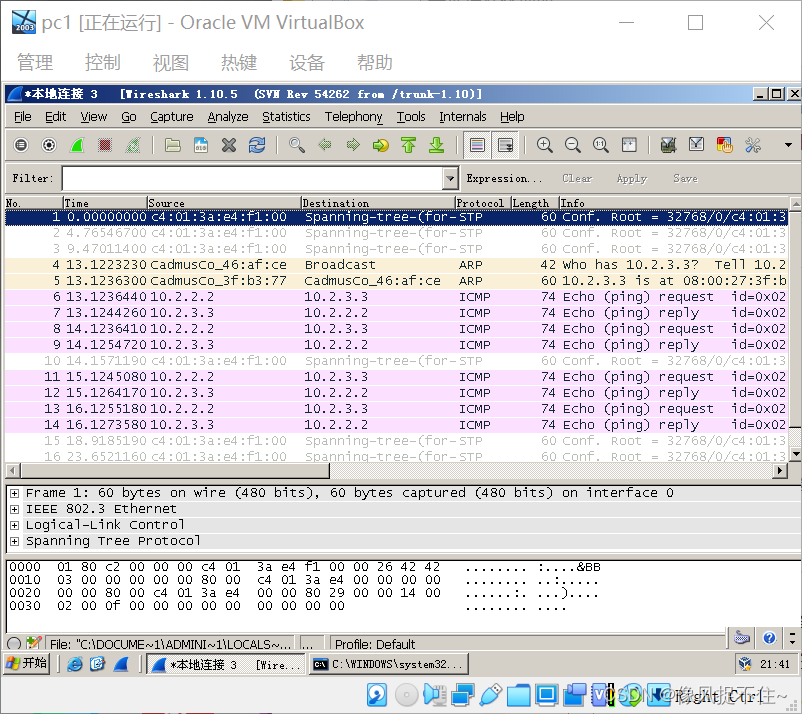

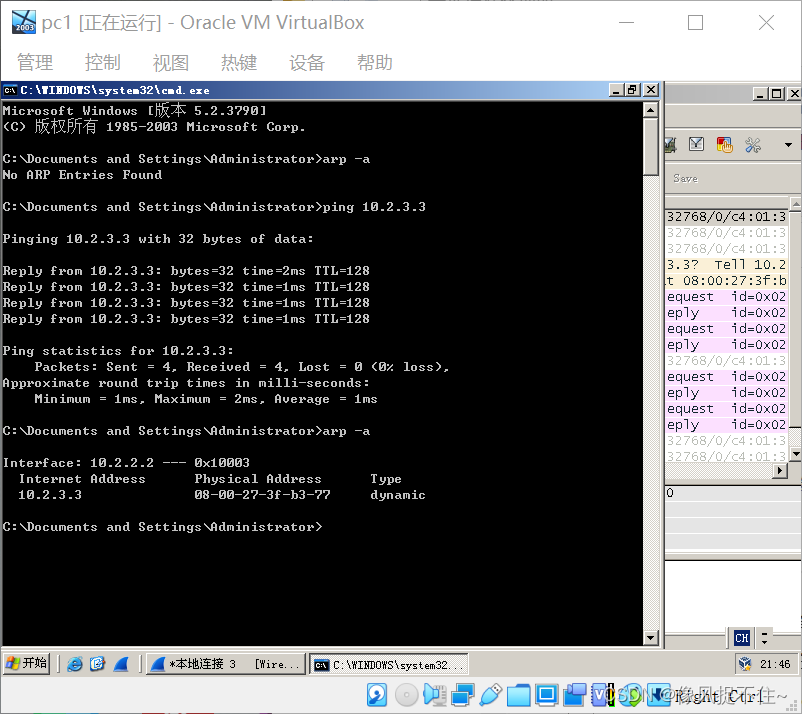

(1)在PC1上ping PC2，同时捕获报文。观察现象并利用捕获报文对结果进行分析。

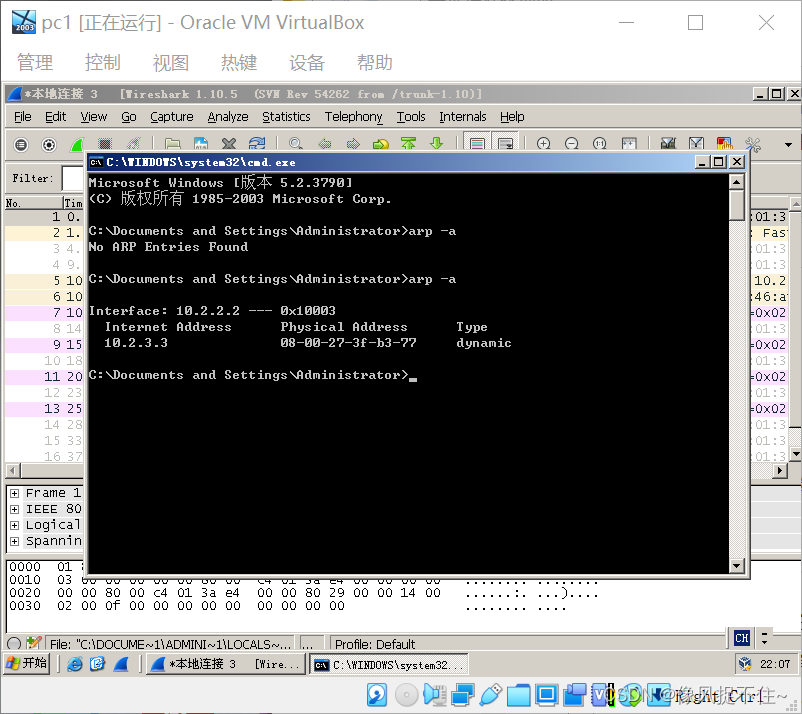

现象：在PC1上ping PC2，可以ping通，用“arp -a”命令查看PC1、PC2的ARP表，分别可以看到对方的物理地址，并且可以捕获到请求报文和响应报文。

分析：PC1将自己的子网掩码(255.255.254.0)与目的IP(10.2.3.3)做“与”得10.2.2.0，发现PC2与PC1(所在网段为10.2.2.0)在同一个网段，因此可以用ARP协议获得对方物理地址，从而实现直接交付的通信过程，若ARP表中没有目的IP对应的物理地址，广播寻址之后转发请求报文，PC2接收到报文后，构造响应报文，到响应报文的目的物理地址时，也要用PC2的子网掩码(255.255.254.0)与PC1的IP(10.2.2.2)做“与”得10.2.2.0，发现PC1与PC2(所在网段为10.2.2.0)在同一网段，直接转发，所以能ping通。

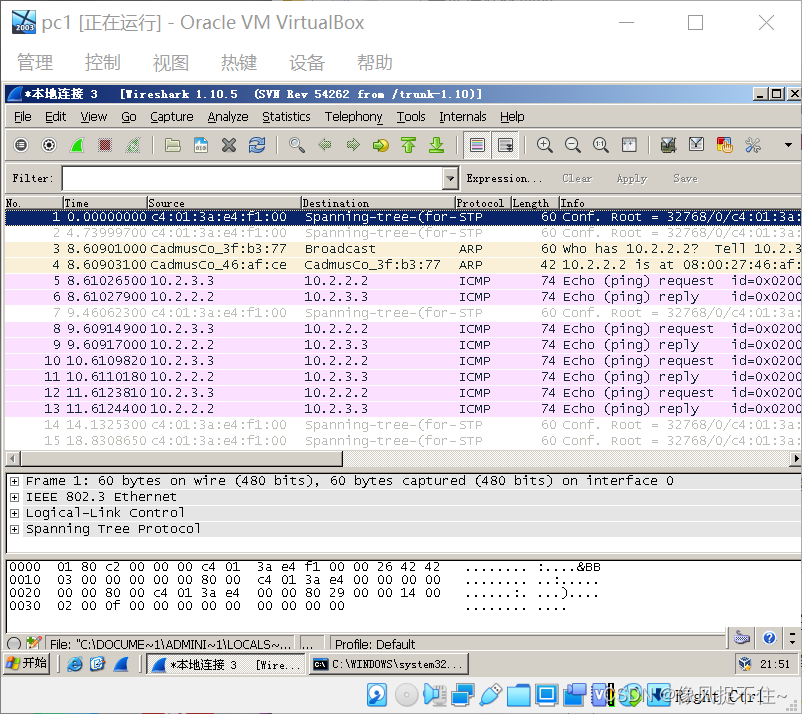

(2)在PC2上ping PC1，同时捕获报文。观察现象并利用捕获报文对结果进行分析。

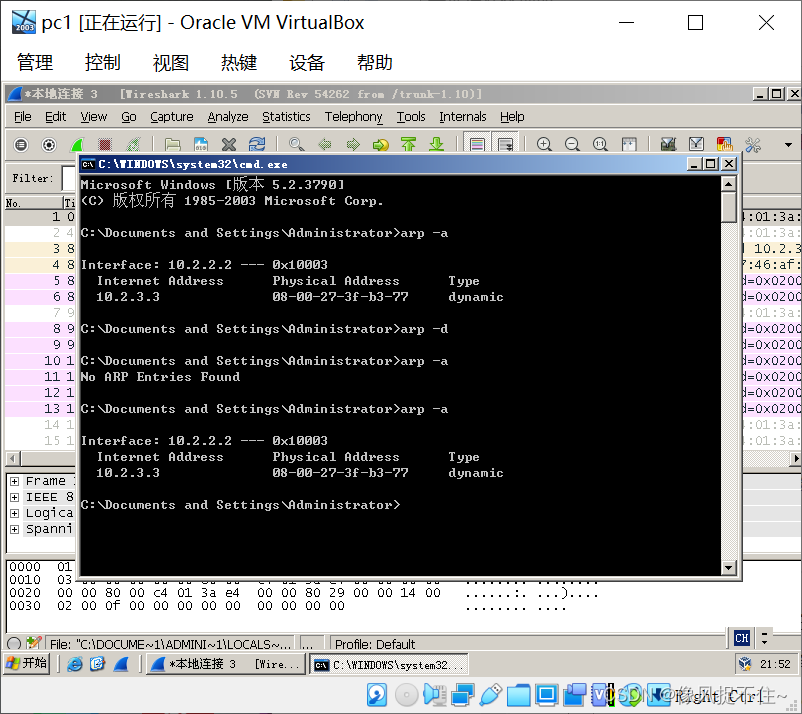

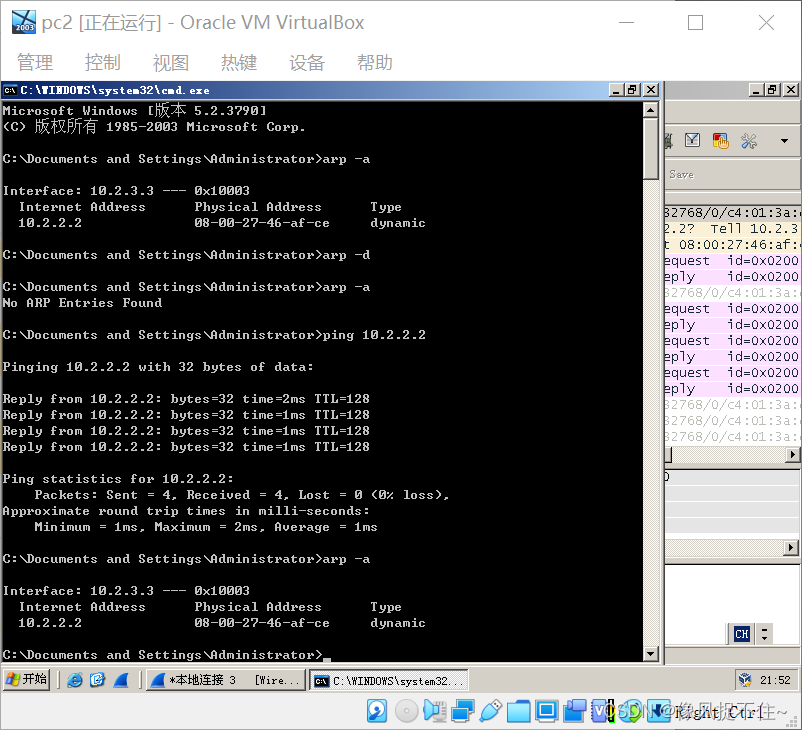

现象：先用“arp -d”命令清除PC1、PC2的ARP表，再在PC2上ping PC1，可以ping通，用“arp -a”命令查看PC1、PC2的ARP表，分别可以看到对方的物理地址，并且可以捕获到请求报文和响应报文。

分析：PC2将自己的子网掩码(255.255.254.0)与目的IP(10.2.2.2)做“与”得10.2.2.0，发现PC1与PC2(所在网段为10.2.2.0)在同一个网段，因此可以用ARP协议获得对方物理地址，从而实现直接交付的通信过程，若ARP表中没有目的IP对应的物理地址，广播寻址之后转发请求报文，PC1接收到报文后，构造响应报文，到响应报文的目的物理地址时，也要用PC1的子网掩码(255.255.254.0)与PC2的IP(10.2.3.3)做“与”得10.2.2.0，发现PC2与PC1(所在网段为10.2.2.0)在同一网段，直接转发，所以能ping通。

4、改变主机PC1的子网掩码，重复上述过程并对结果进行分析。

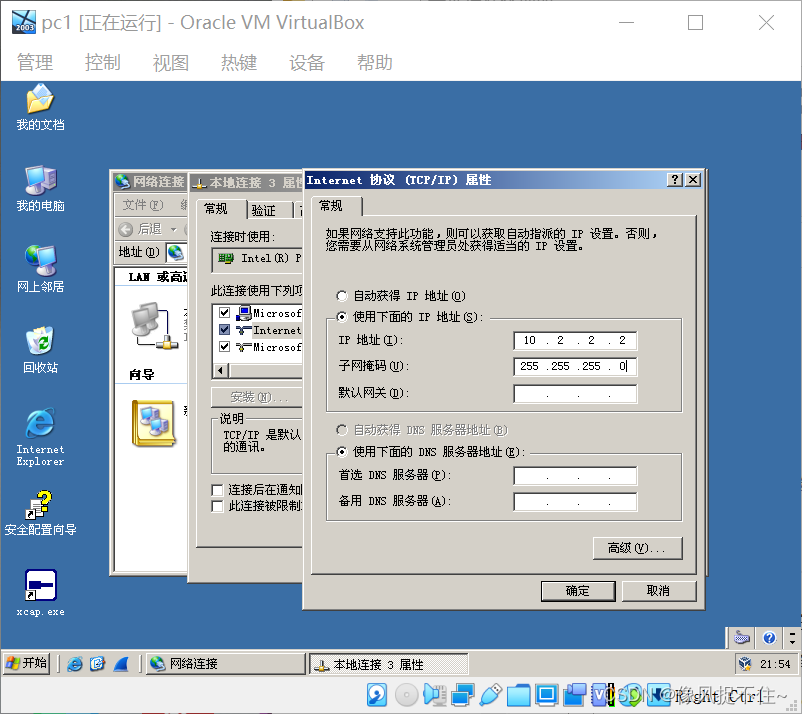

PC1:10.2.2.2/255.255.255.0

(1)改变主机PC1的子网掩码，PC2的不变

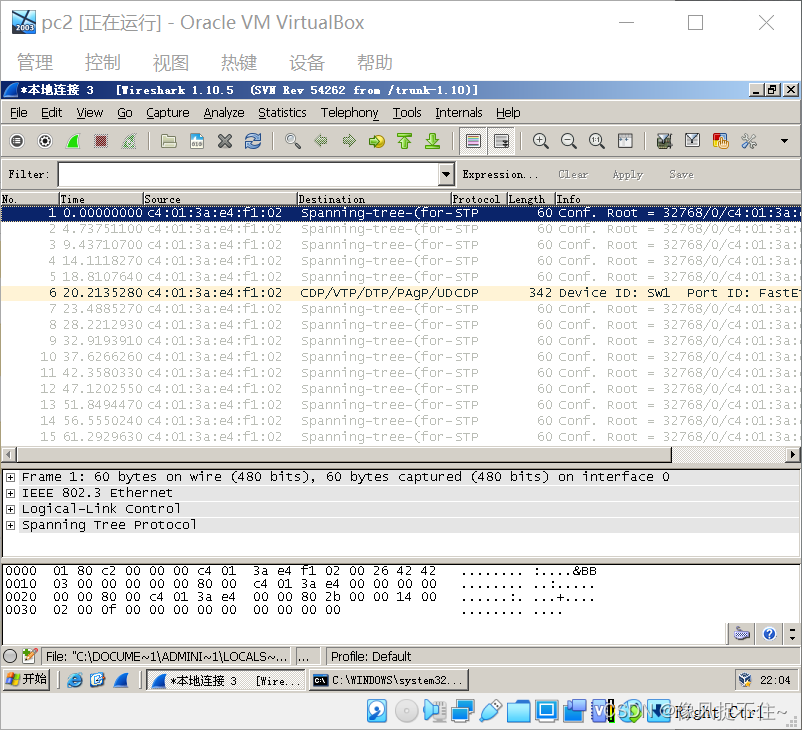

(2)在PC1上ping PC2，同时捕获报文。观察现象并利用捕获报文对结果进行分析。

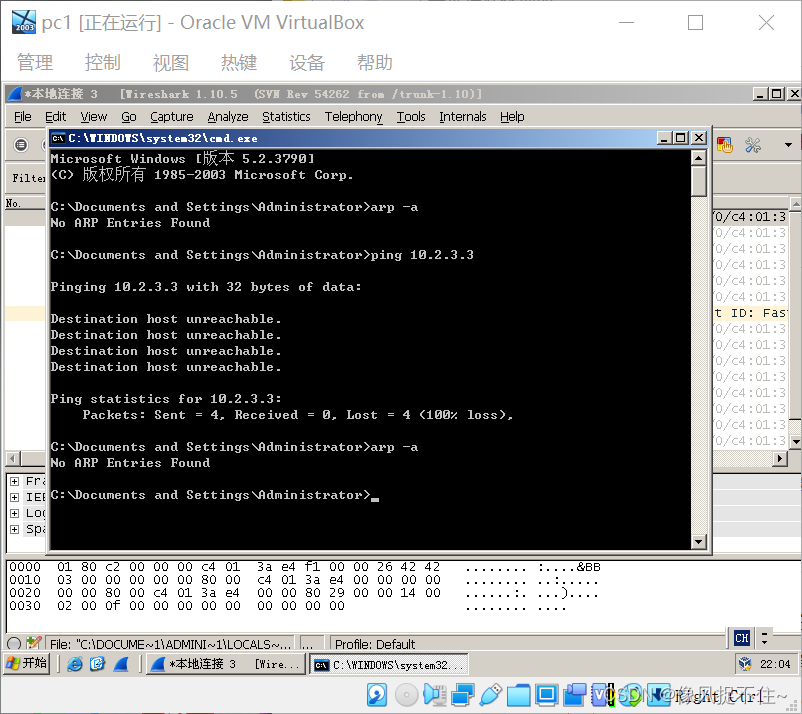

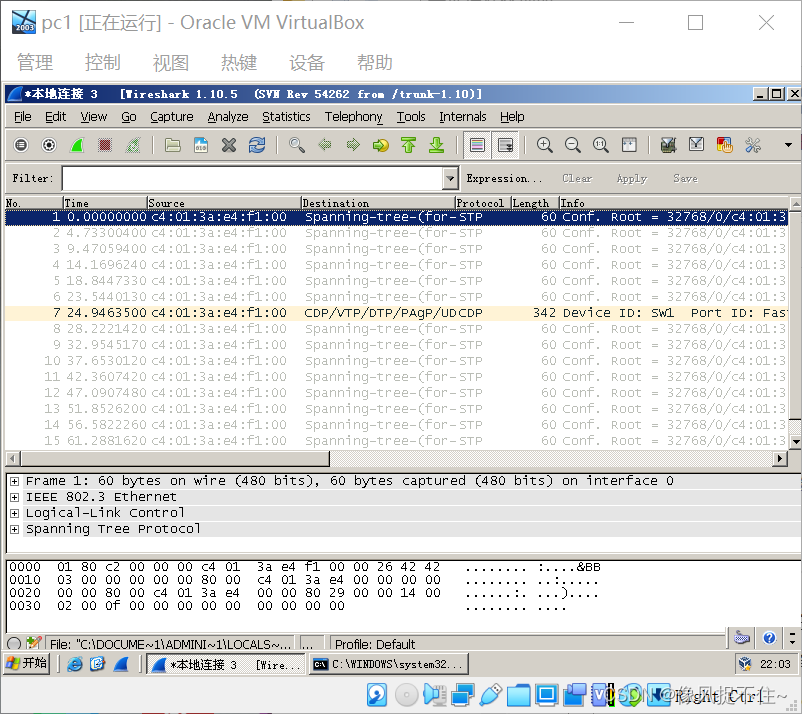

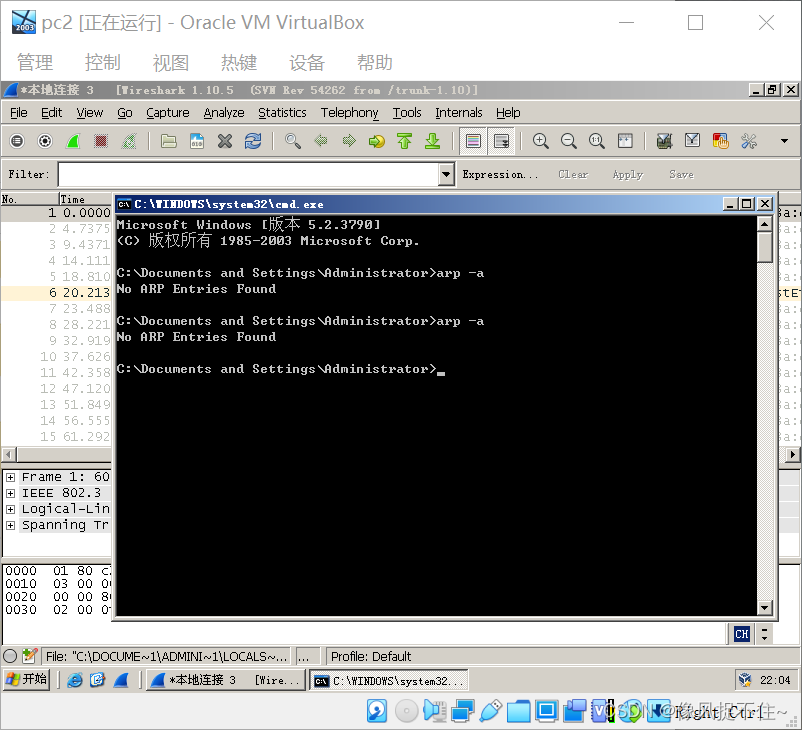

现象：在PC1上ping PC2，显示结果为“Destination host unreachable”(目的主机不可达)，用“arp -a”命令查看PC1、PC2的ARP表，均不能看到对方的物理地址，并且不可以捕获到请求报文和响应报文。

分析：PC1将自己的子网掩码(255.255.255.0)与目的IP(10.2.3.3)做“与”得10.2.2.0，发现PC2与PC1(所在网段为10.2.3.0)不在同一个网段，因此PC1将该IP地址分组,首先发到默认网关。由于默认网关没有设置，所以无法发送分组，因此显示“目的主机不可达”，所以捕获不到请求报文和响应报文。

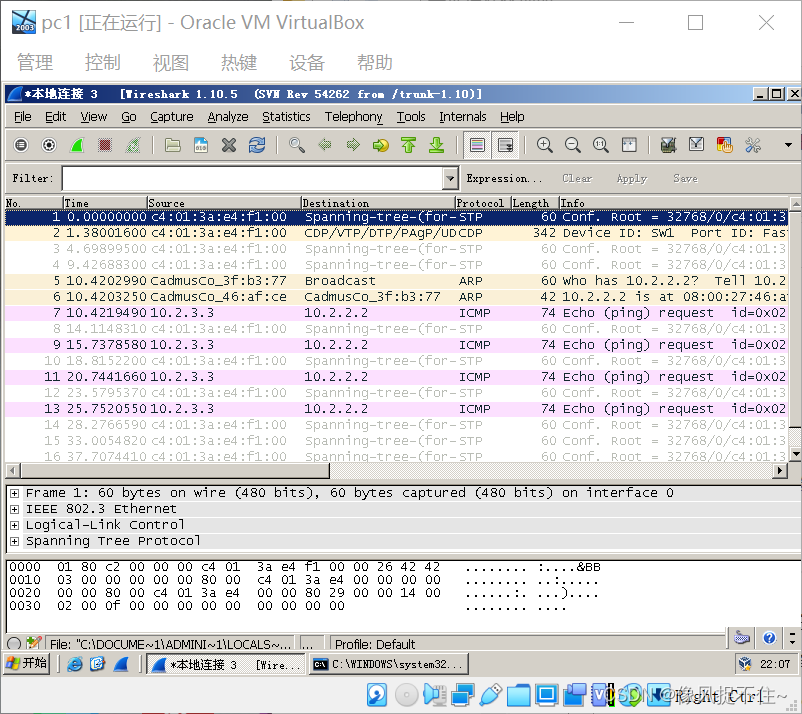

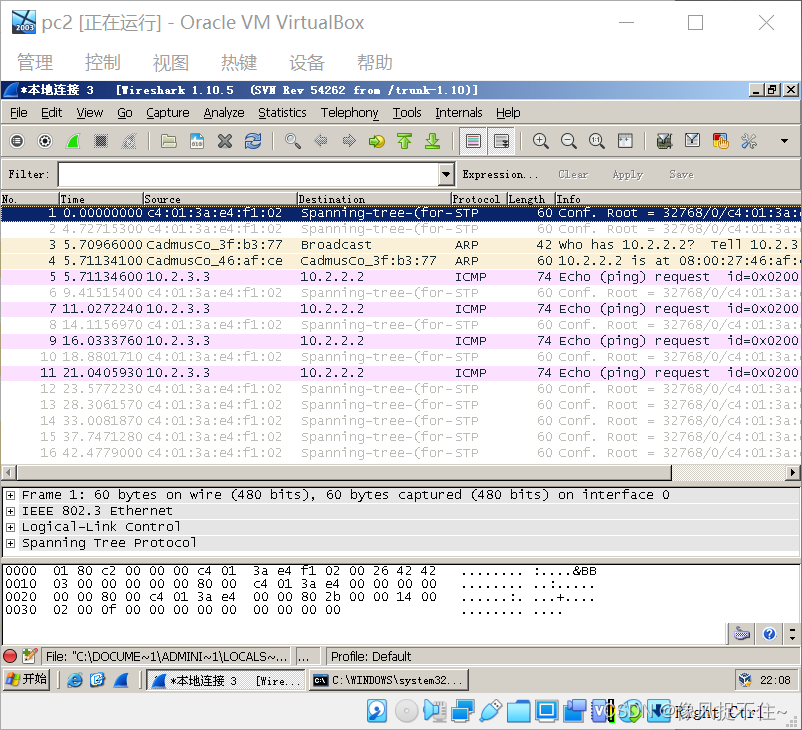

(3)在PC2上ping PC1，同时捕获报文。观察现象并利用捕获报文对结果进行分析。

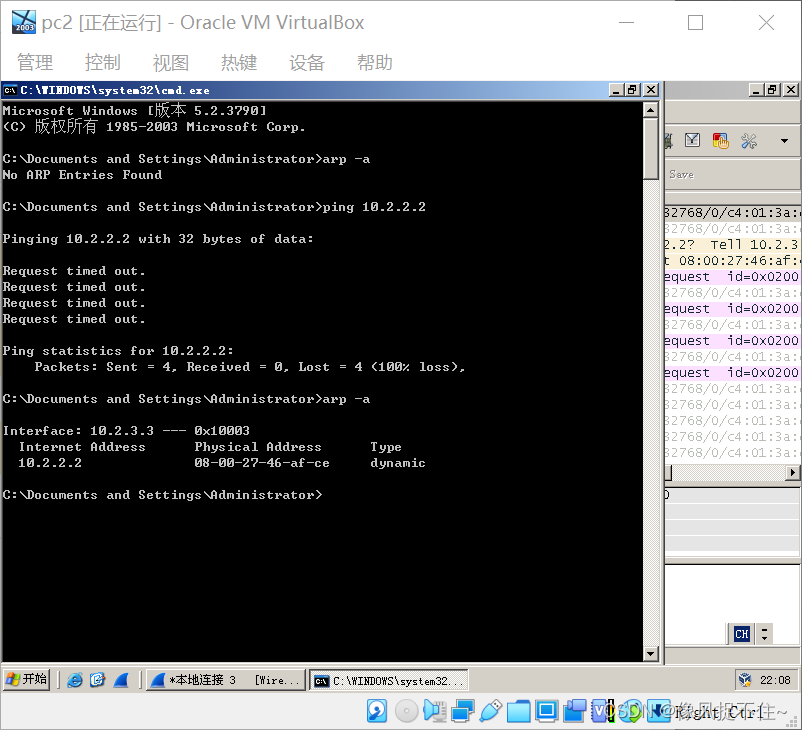

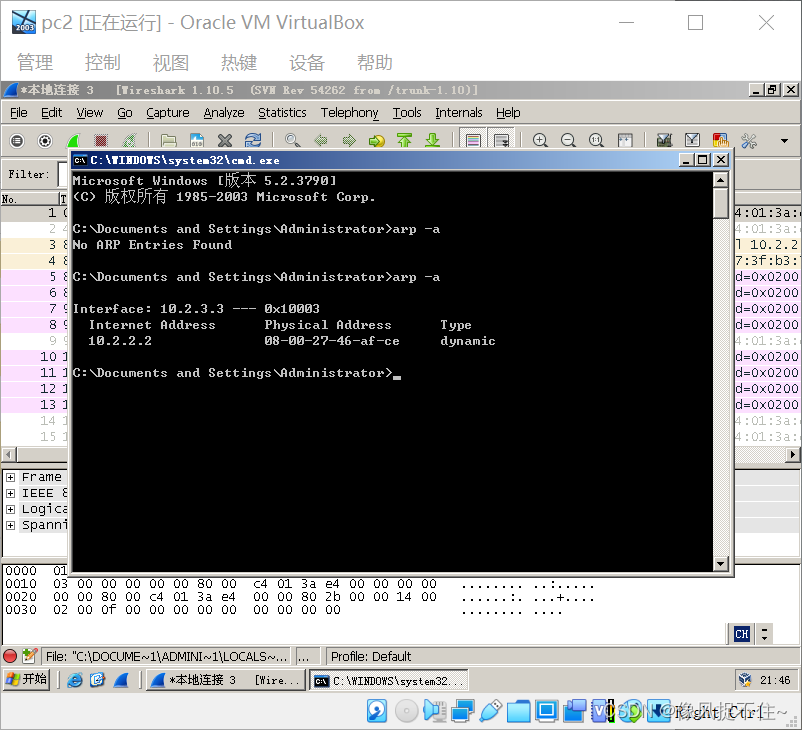

现象：在PC2上ping PC1，显示结果为“Request timed out”(请求超时)，用“arp -a”命令查看PC1、PC2的ARP表，分别可以看到对方的物理地址，并且可以捕获到请求报文，但是不可以捕获到响应报文。

分析：PC2将自己的子网掩码(255.255.254.0)与目的IP(10.2.2.2)做“与”得10.2.2.0，发现PC1与PC2(所在网段为10.2.2.0)在同一个网段，因此可以用ARP协议获得对方物理地址，从而实现直接交付的通信过程，若ARP表中没有目的IP对应的物理地址，广播寻址之后转发请求报文，PC1接收到报文后，构造响应报文，到响应报文的目的物理地址时，也要用PC1的子网掩码(255.255.255.0)与PC2的IP(10.2.3.3)做“与”得10.2.3.0，发现PC2与PC1(所在网段为10.2.2.0)不在同一网段，所以显示ping的结果为“请求超时”，所以可以捕获到请求报文，但是无法捕获到响应报文。

五、实验结论：

1、判断是否在同一个网络：用源IP地址和本主机的子网掩码做“与”得到一个值，再用目的IP地址和本主机的子网掩码做“与”得到一个值，这两个值比较，如果网络号相同就是同一个网络，反之不在同一个网络。

2、主机在构造报文的目的物理地址时，若在ARP表中有目的IP对应的MAC地址,则不用寻址，否则会将目的IP和自己的子网掩码对比，在同一子网直接寻找目的主机对应的硬件地址,否则会将报文交付给默认网关,由默认网关代为转发。3、①主机1(源)将自己的子网掩码分别与源IP、目的IP做“与”，比较后判定主机1(源)、主机2(目的)是否在同一个网段，如果在同一个网段，可以用ARP协议获得对方物理地址，从而实现直接交付的通信过程，若ARP表中没有目的IP对应的物理地址，广播寻址之后转发请求报文，主机2接收到报文后，构造响应报文，到响应报文的目的物理地址时，也要用主机2的子网掩码与主机2、主机1的IP做“与”，比较后判定主机2、主机1是否在同一个网段，如果在同一个网段，则发送响应报文，可以ping通；如果不在同一个网段，则ping的结果为“请求超时”。

②主机1(源)将自己的子网掩码分别与源IP、目的IP做“与”，比较后判定主机1(源)、主机2(目的)是否在同一个网段，如果不在同一个网段，则主机1将该IP地址分组,首先发到默认网关。若默认网关没有设置，则无法发送分组，因此显示目的“主机不可达”。
