物联网技术 实验 智能仓储

物联网技术

实验 智能仓储

一、【实验的目的和任务】

本项目通过对设计智能仓储项目，使学生能够自行设计物联网，物联网器件的选择，以及物联网的网络设计，ZigBee组网，应用层的策略控制等。

二、【实验的基本要求】

1.独立完成实验项目

2.保存实验项目

三、【实验的基本理论】

物联网组网及器件选择

四、【实验的实验内容】

物联网器件的选择。

网关的建立。

ZigBee组网。

应用层项目策略设计。

智能仓储网络设计

五、实验内容及结果（截图及文字说明）

（一）实验内容

智能仓储：温度控制风扇，光照控制灯泡。

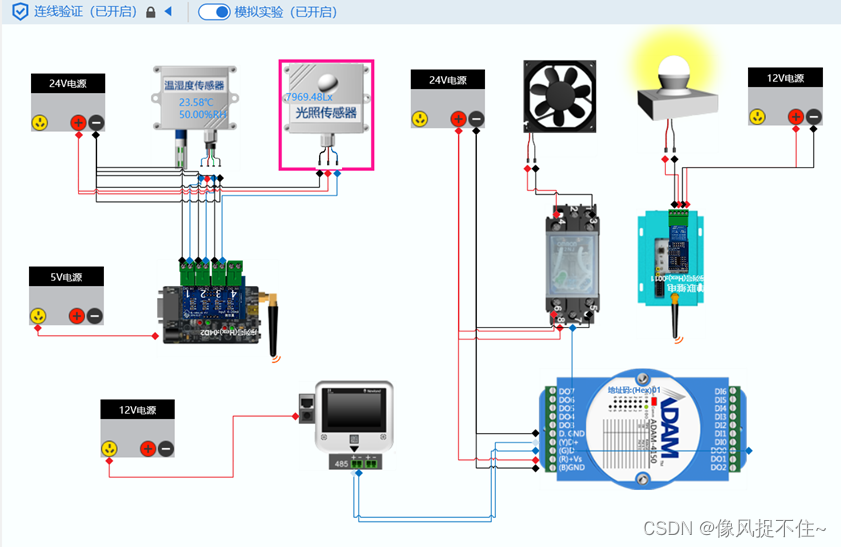

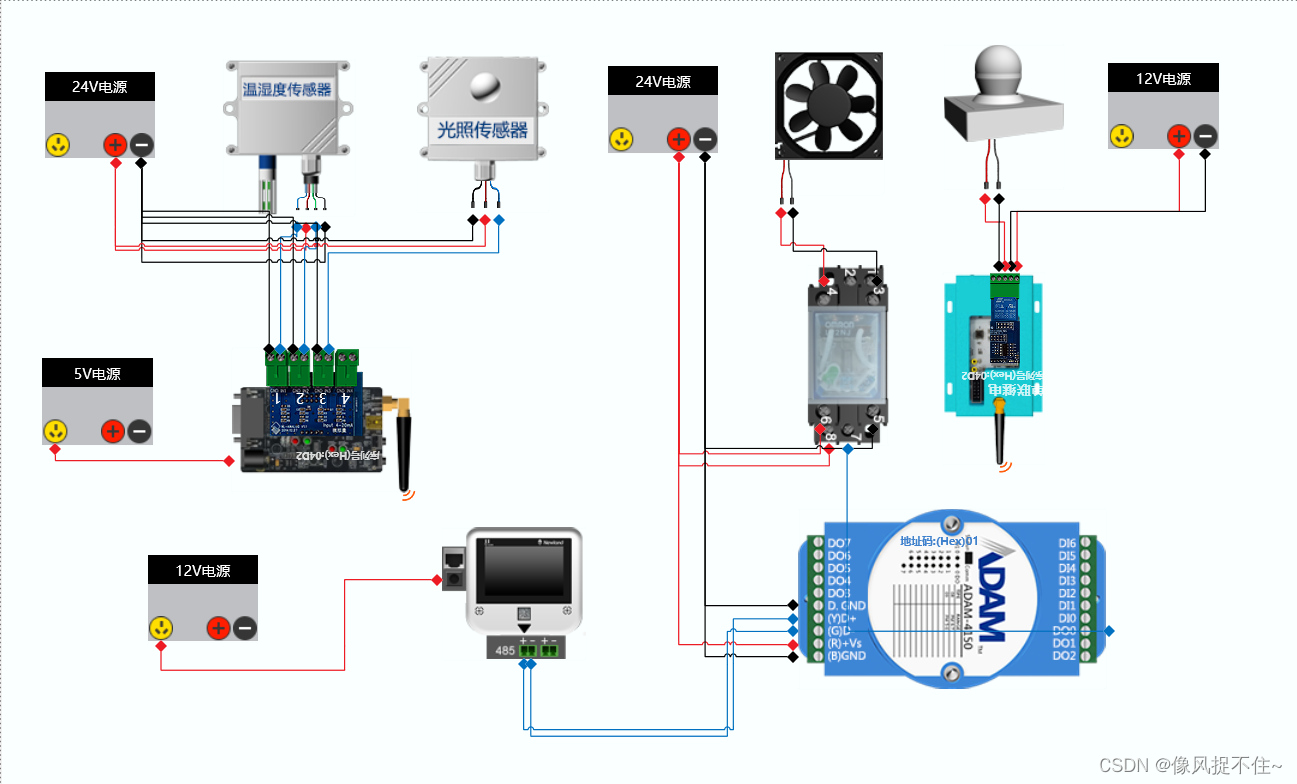

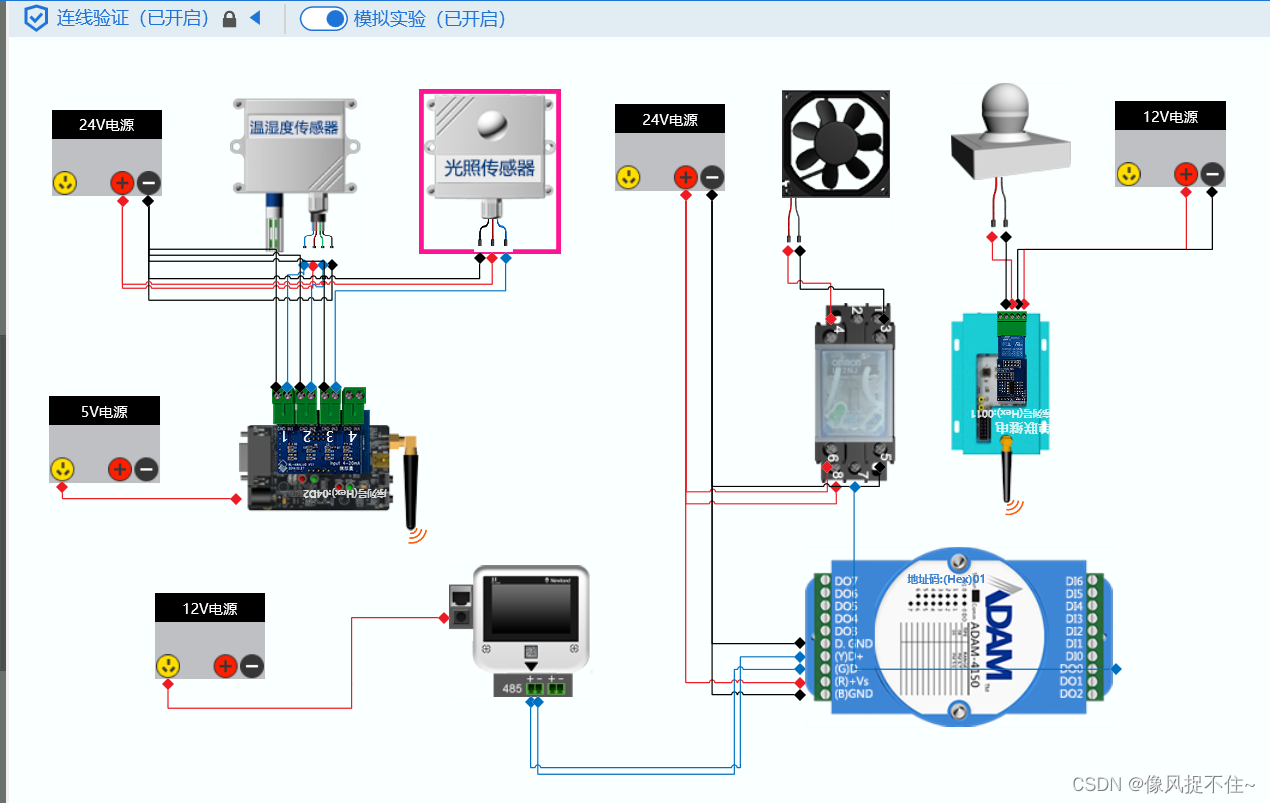

1、所需器材，相应电源，温湿度传感器、光照传感器由I/O模块中的四输入传递信号，I/O模块4150（继电器控制量为数字量）经DO0口传输控制信号给继电器，进而控制风扇，灯泡由单继电器控制。其中4150经485连线与网关相连，网关内置ZigBee协调器可以与单继电器进行ZigBee组网。

选择好智能仓储实验所需的器材，并连好线。

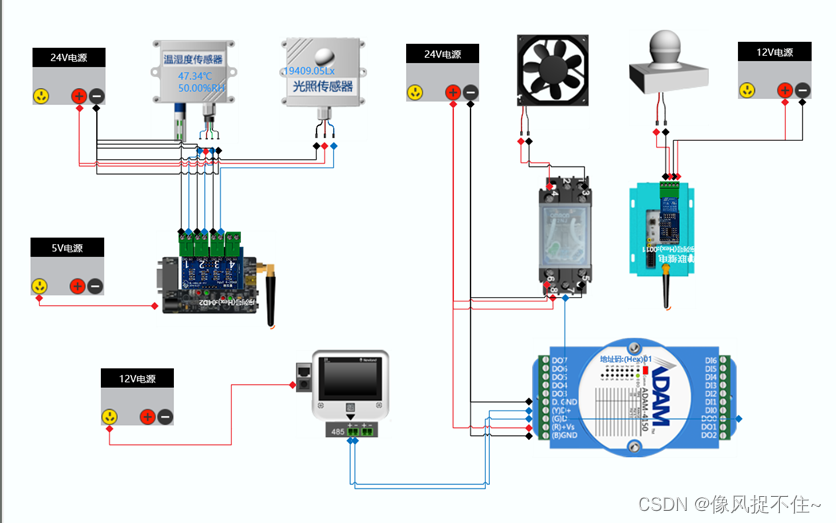

开启模拟实验，不提示验证未通过则连接成功。

2、配置ZigBee组网，channel_20，PAN ID:1122，序列号：0010。统一传感网内，channel号一致，PAN ID一致，每个无线模块的序列号不一样。

各无线模块配置如下：

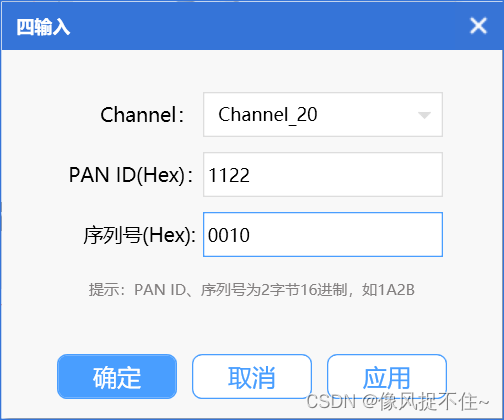

• 四输入配置：

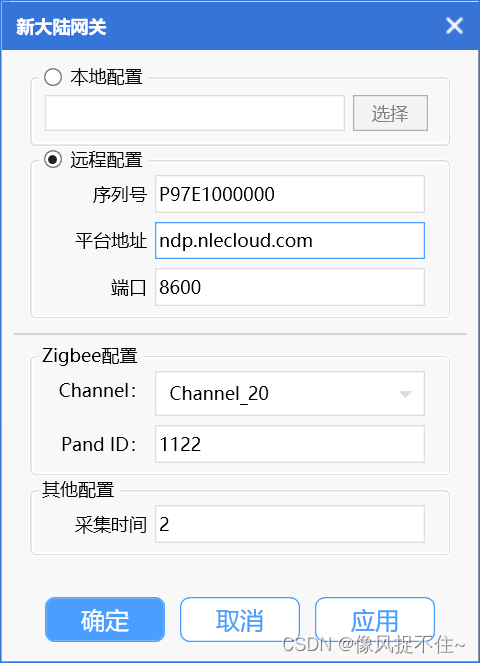

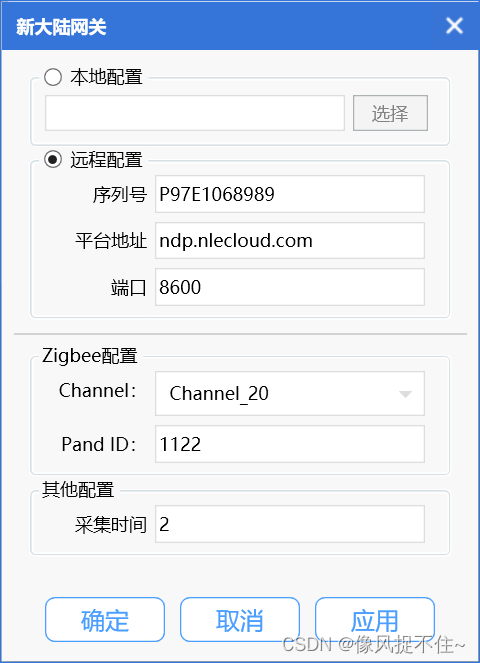

• 新大陆网关配置：

网关注意要修改远程配置中的平台地址

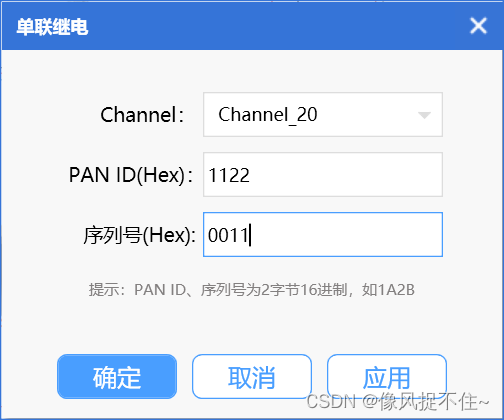

• 单联继电配置：

3、建项目，建网关

登陆物联网云平台：http://www.nlecloud.com/

开发者中心-新增项目

相关配置如下：

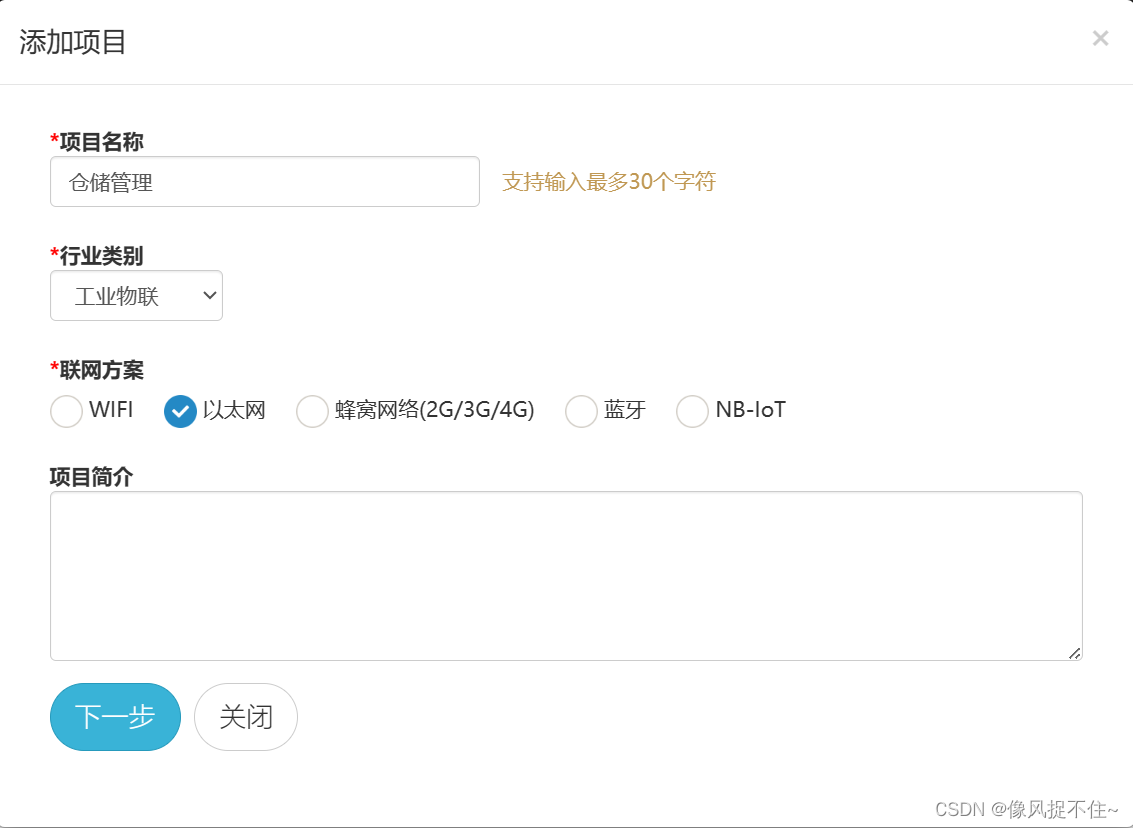

添加仓储管理的项目：

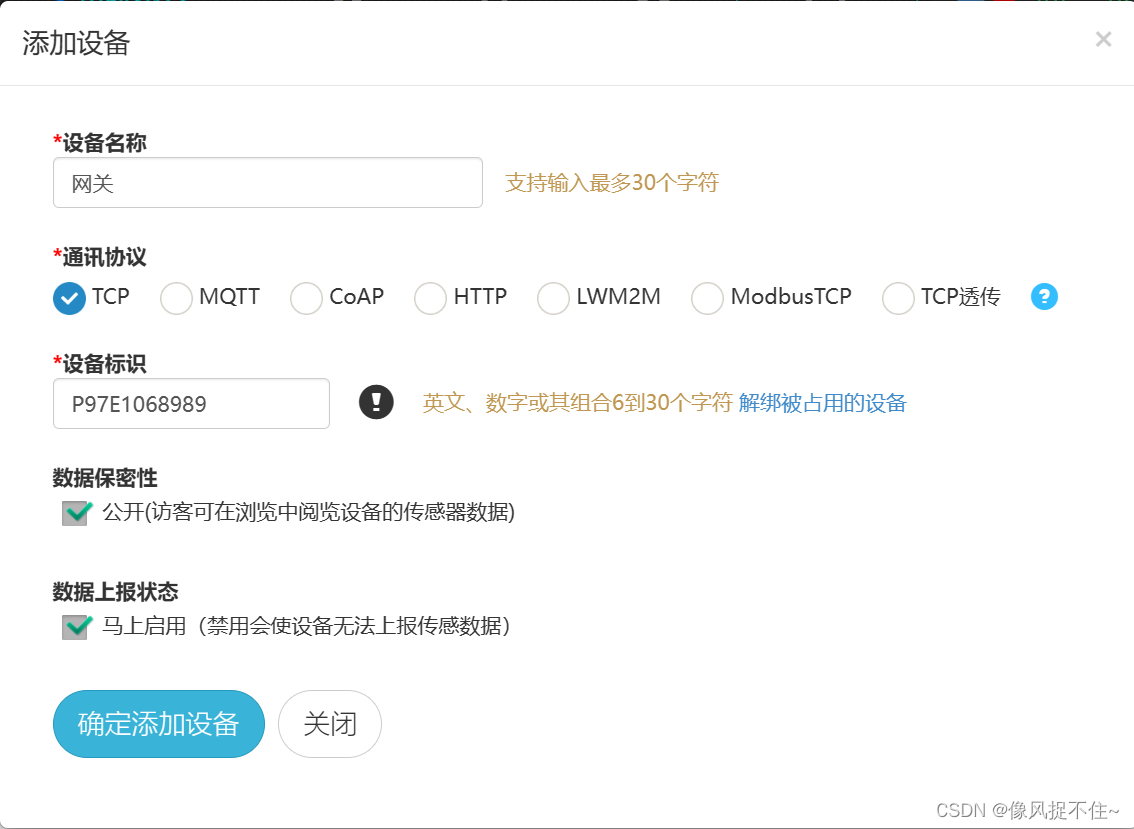

添加设备：

注意设备标识若被占用可更改，但注意要把连线处设备标识改成一样的。

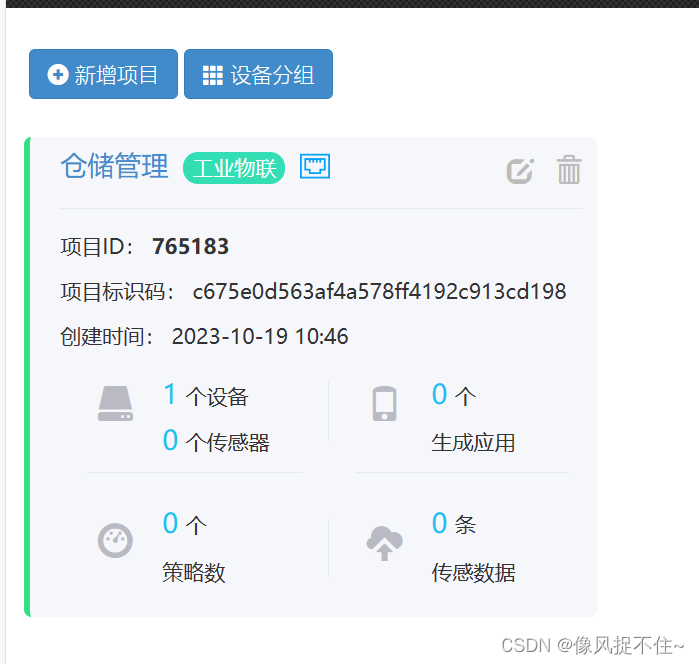

完成项目的创建

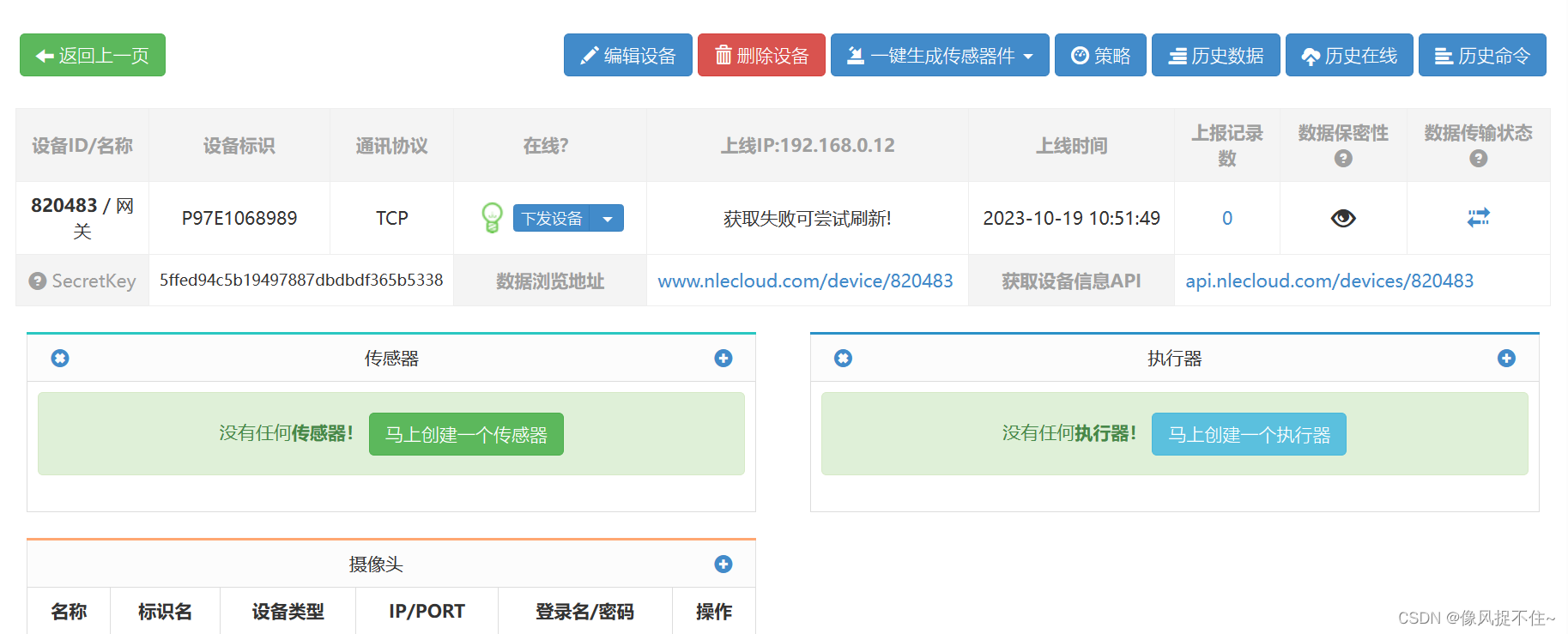

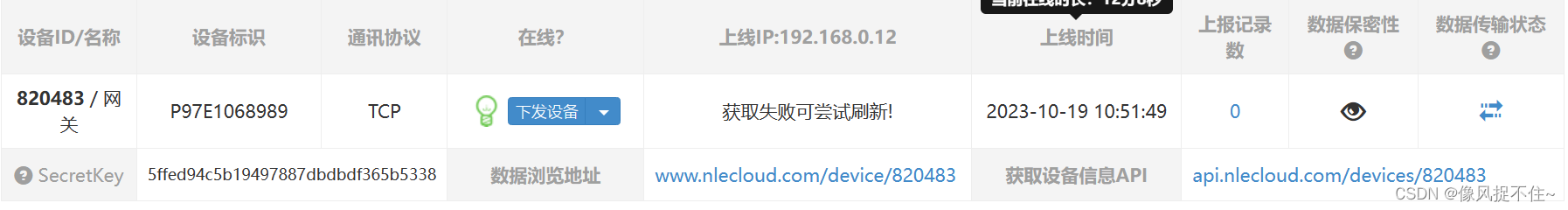

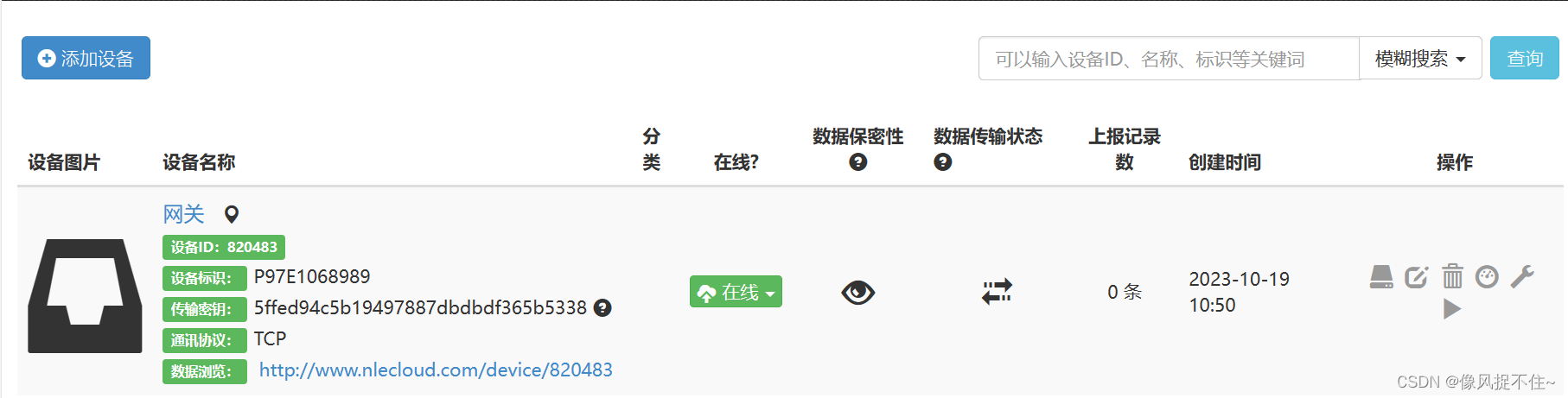

将仿真界面模拟实验打开，打开物联网云平台可以看到设备在线。

点击网关

4、添加传感器，下发设备，打开实时数据。

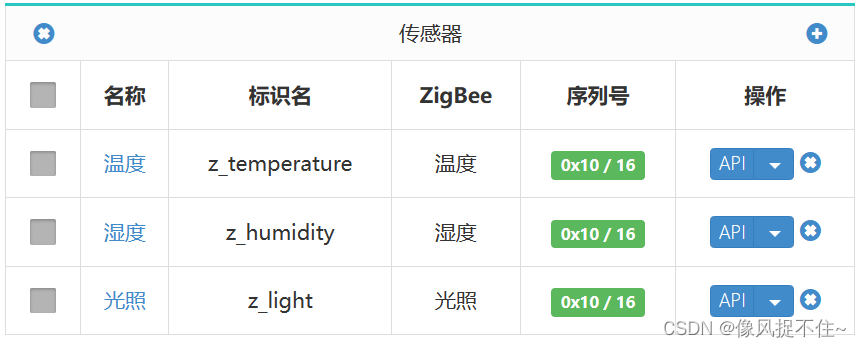

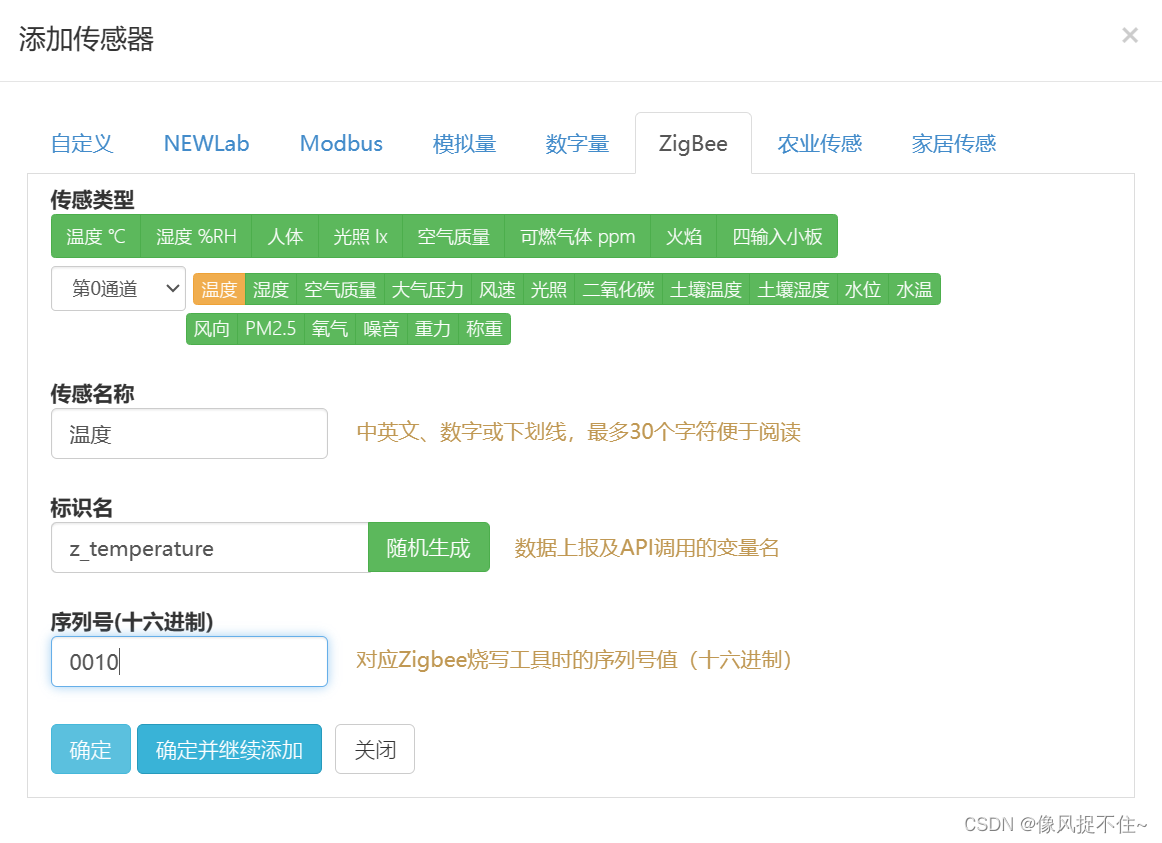

添加温度传感器：

注意四输入小板的第0通道对应仿真的四输入的第1连线处，依次列推

添加湿度传感器：

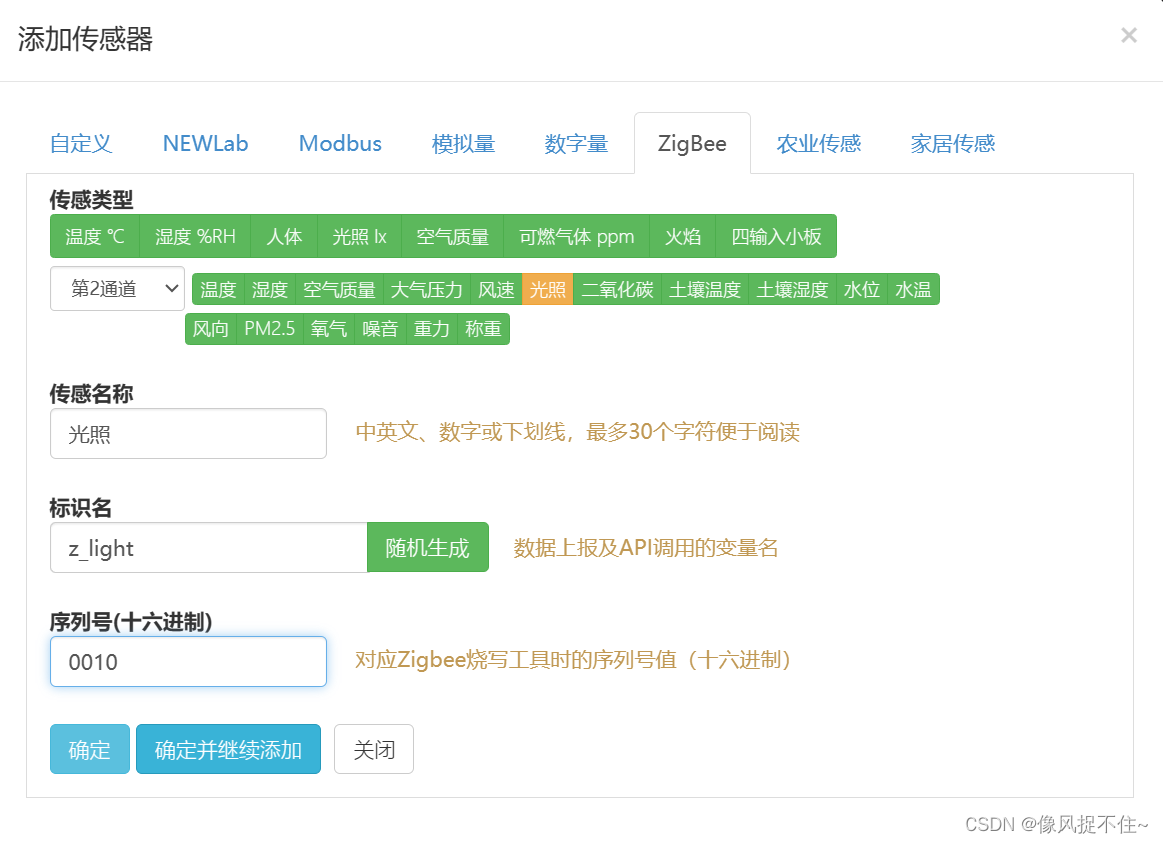

添加光照传感器：

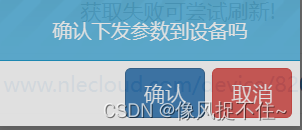

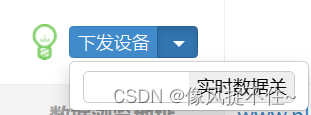

下发设备

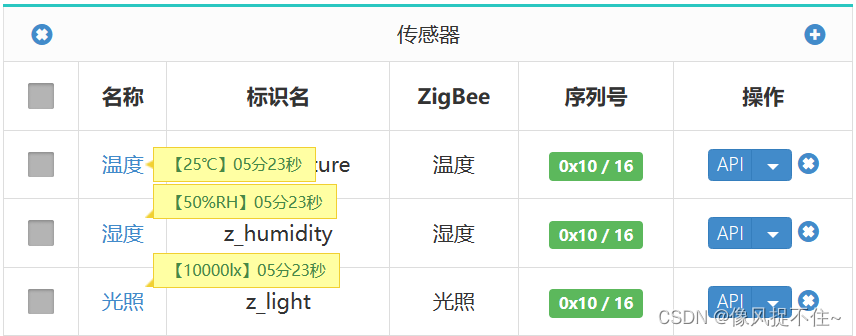

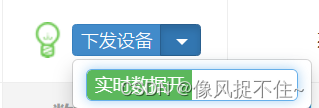

打开实时数据

可以收集到当前各传感器采集的数据

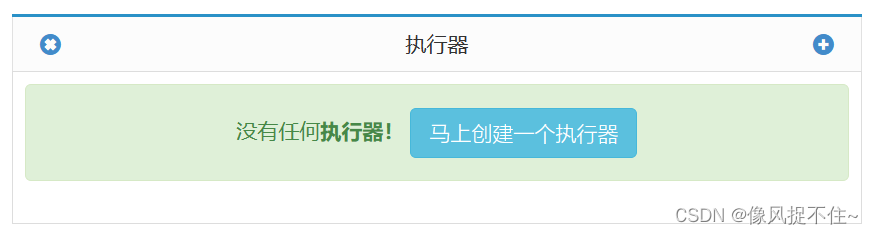

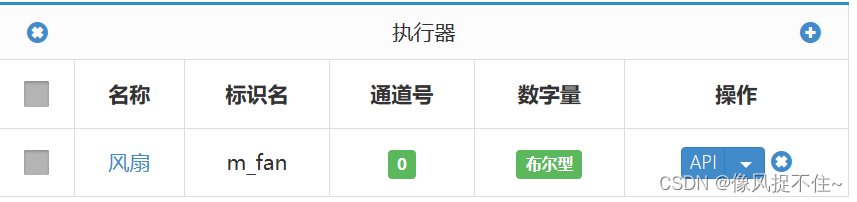

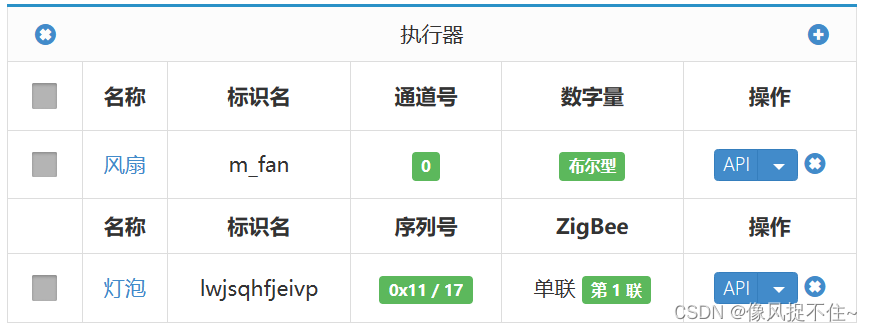

5、添加执行器

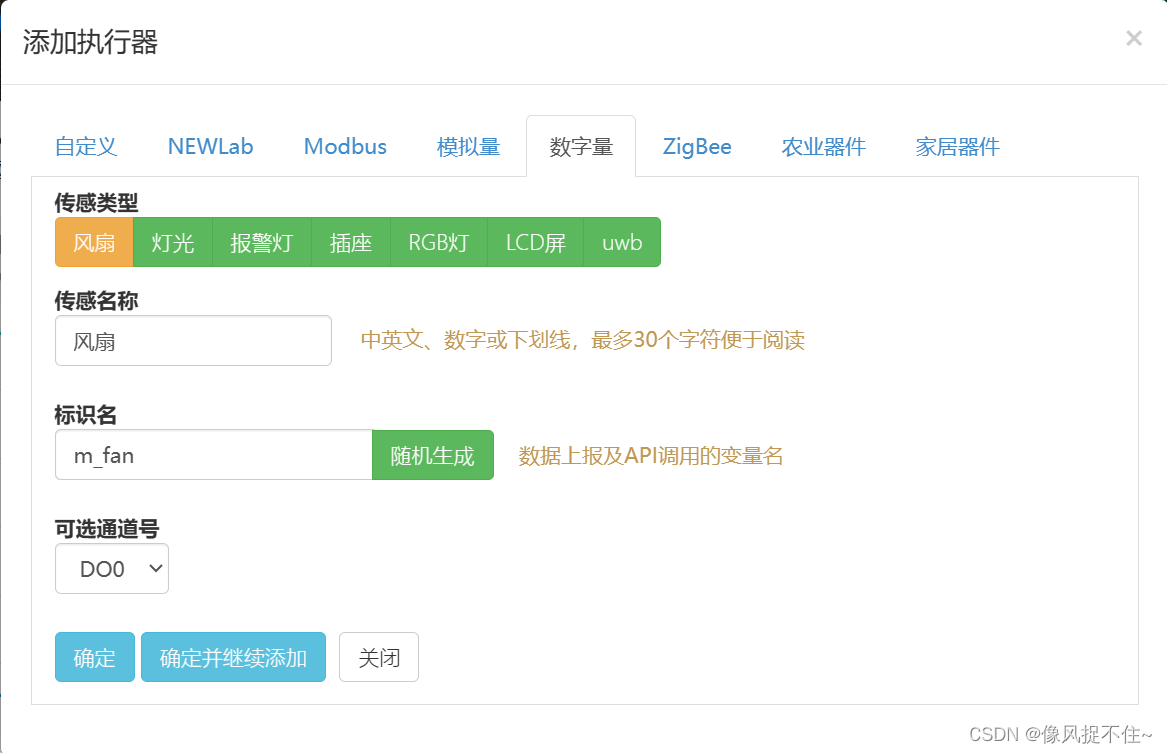

添加风扇执行器：

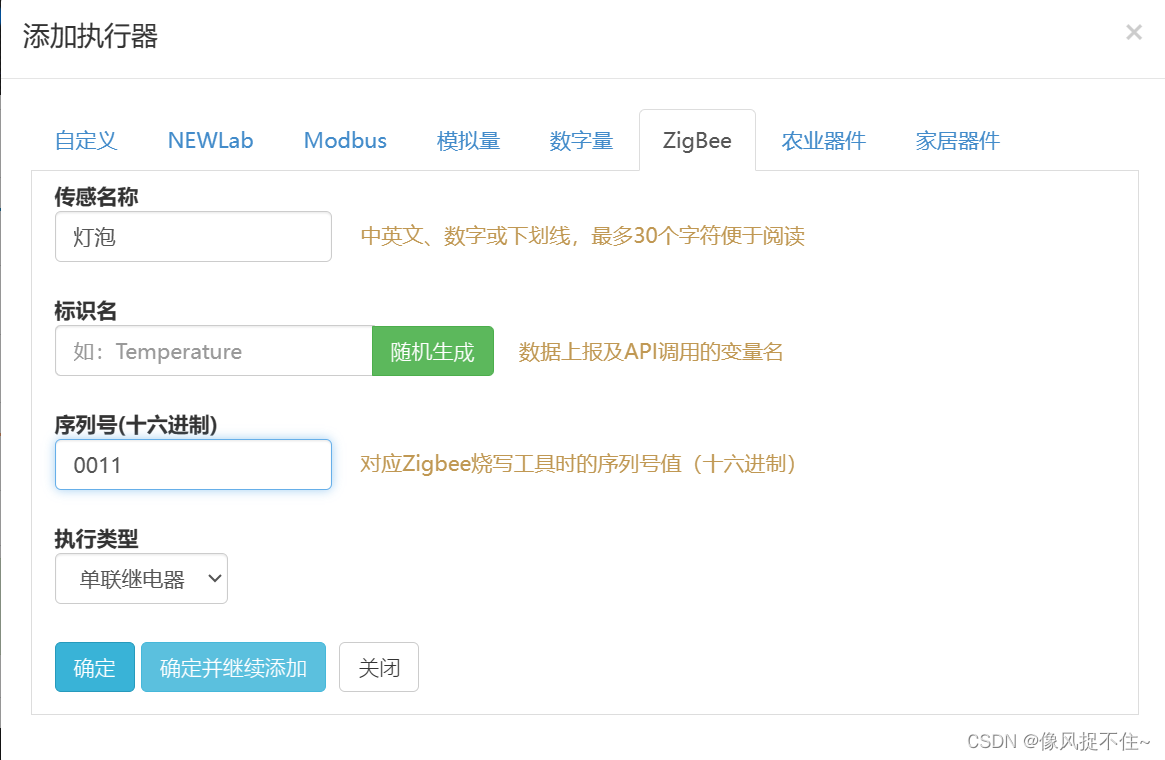

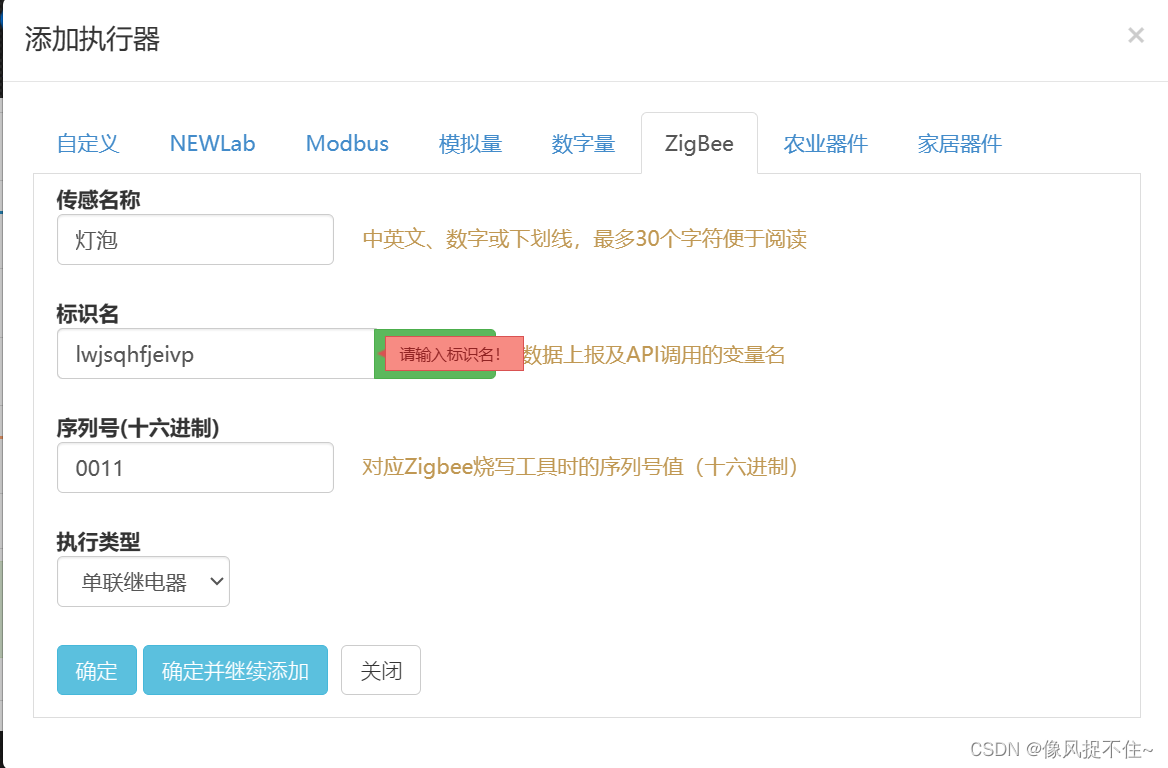

添加灯泡执行器：

若标识名被占用后，点击随机生成

6、添加策略

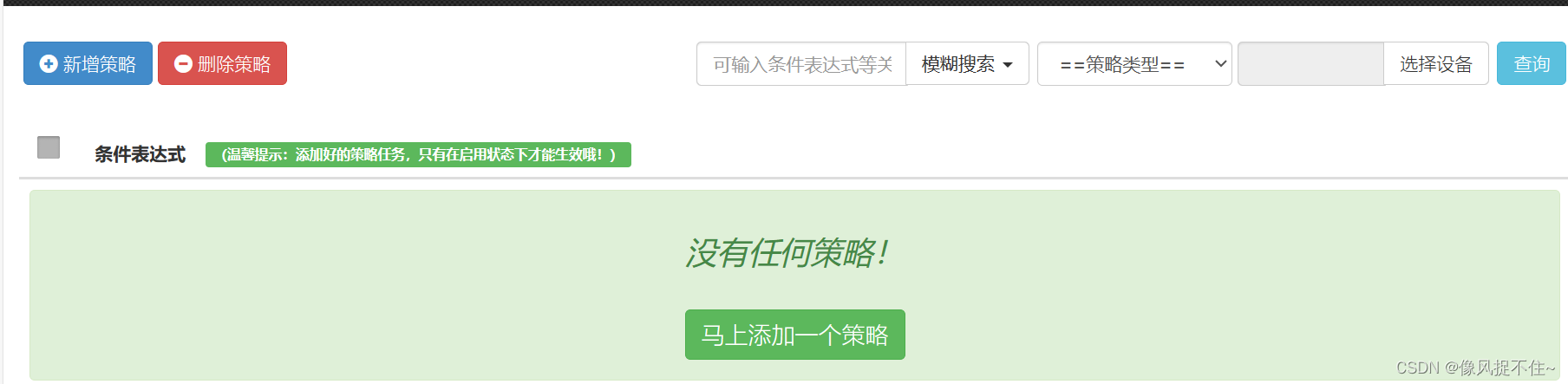

点击策略管理，添加策略。

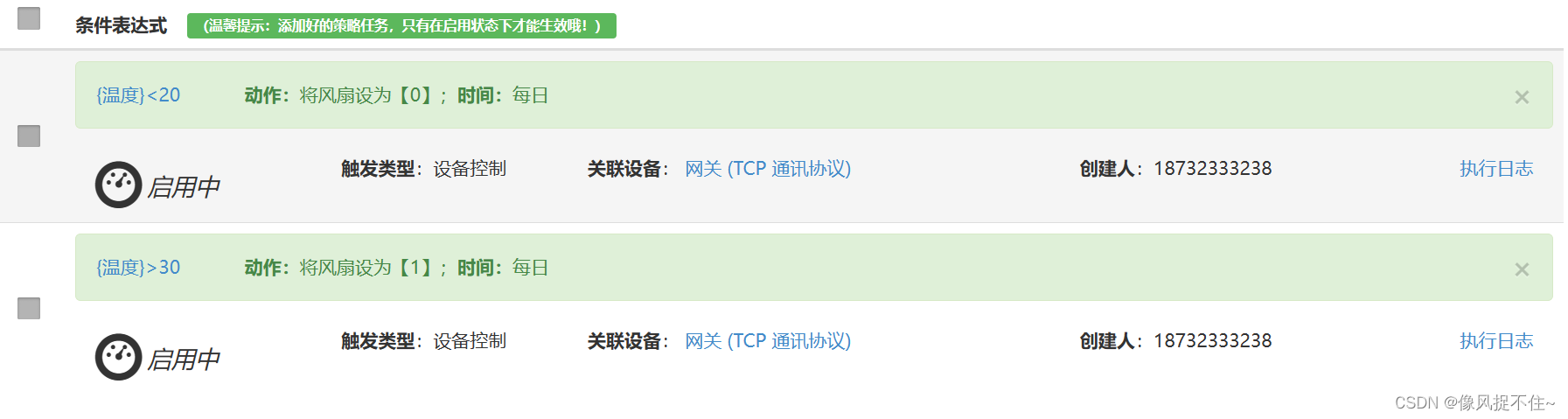

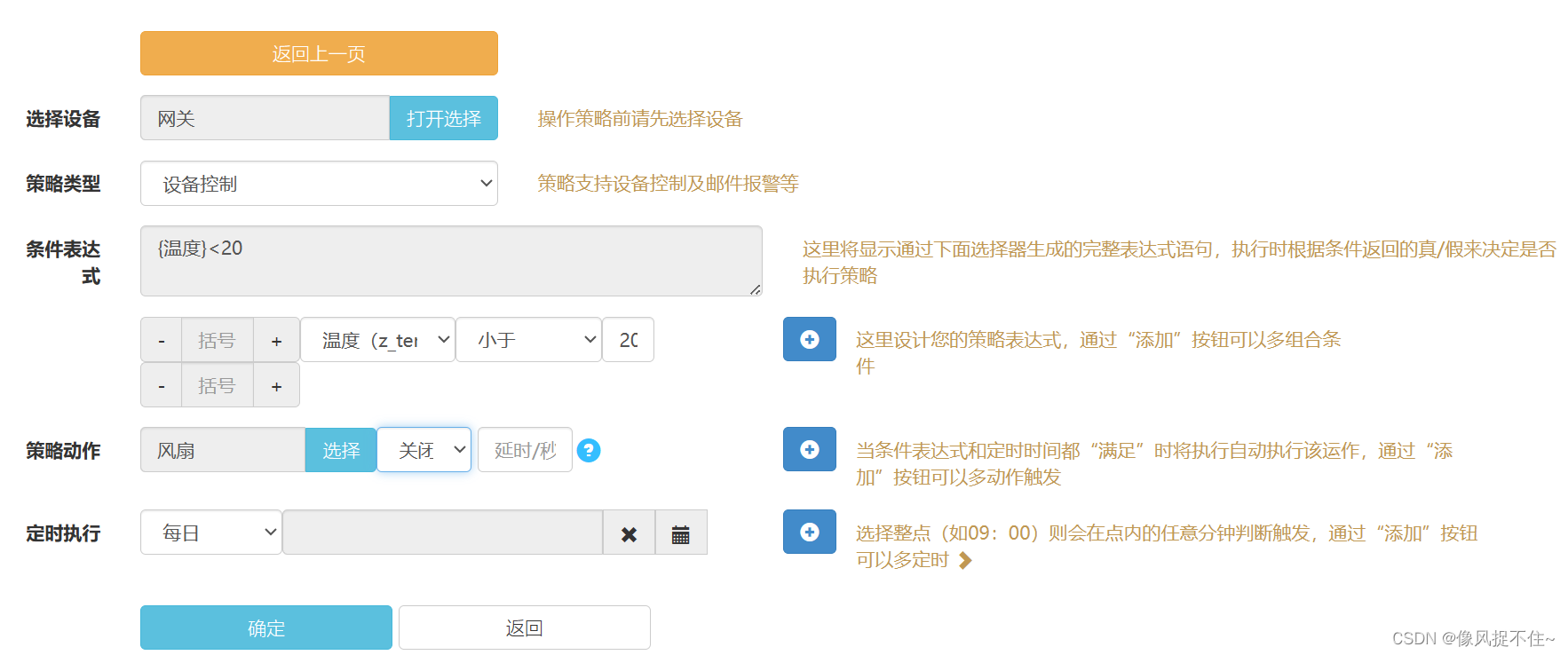

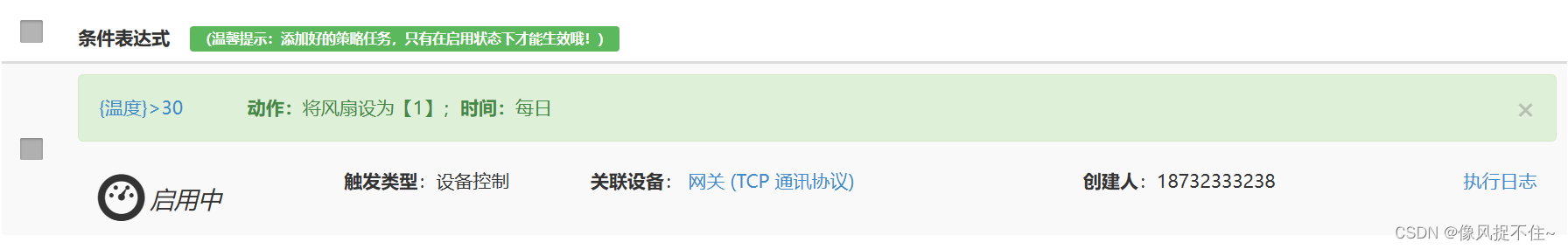

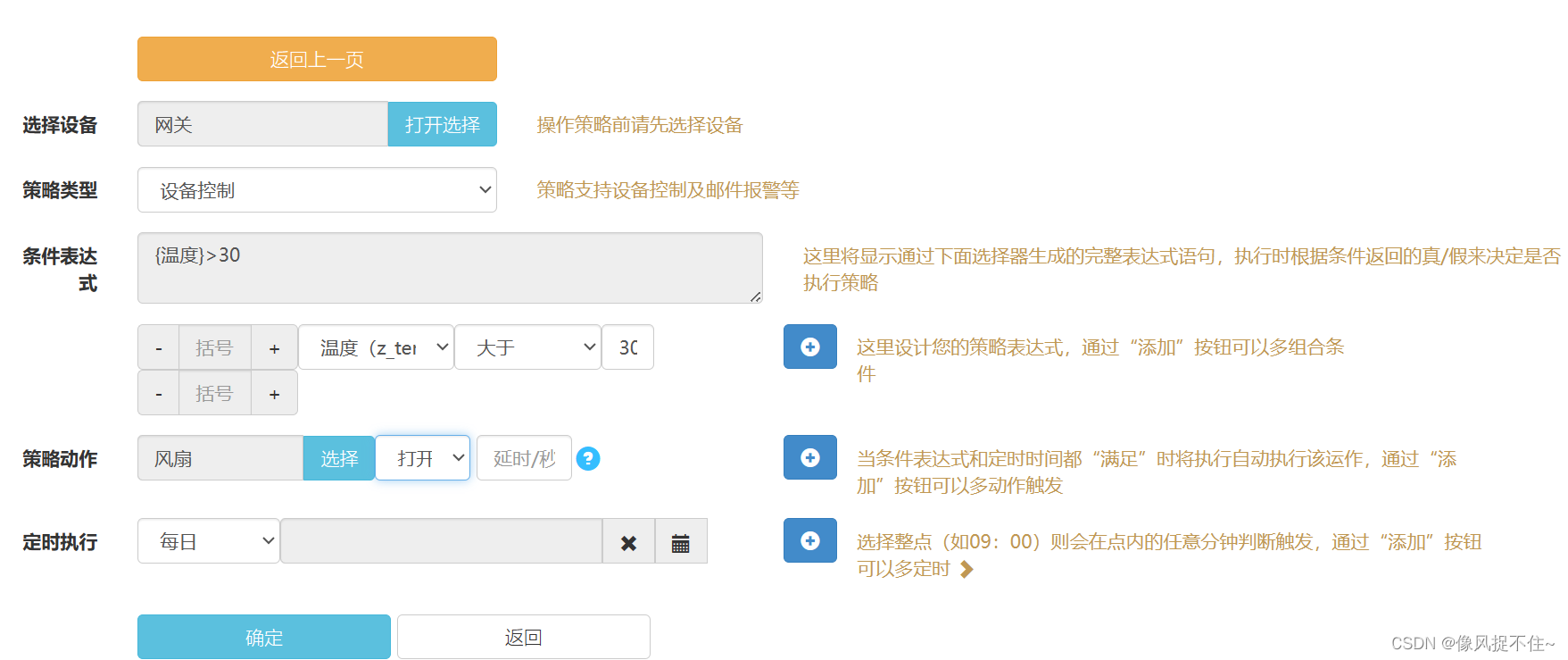

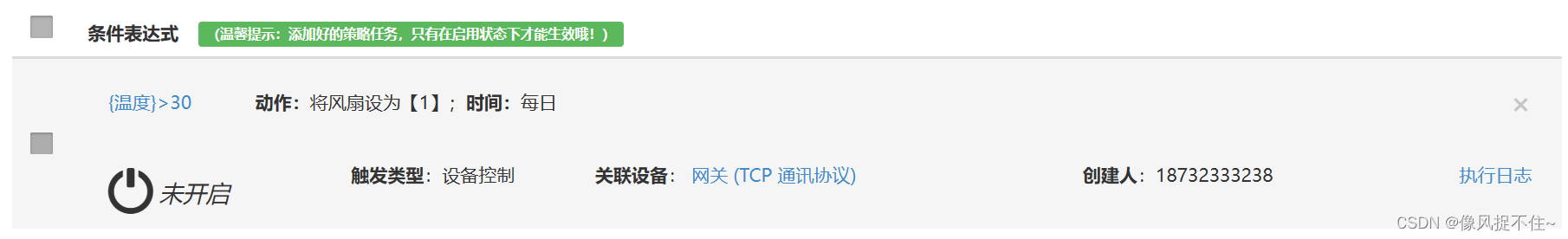

设置温度的相关策略：

将其开启

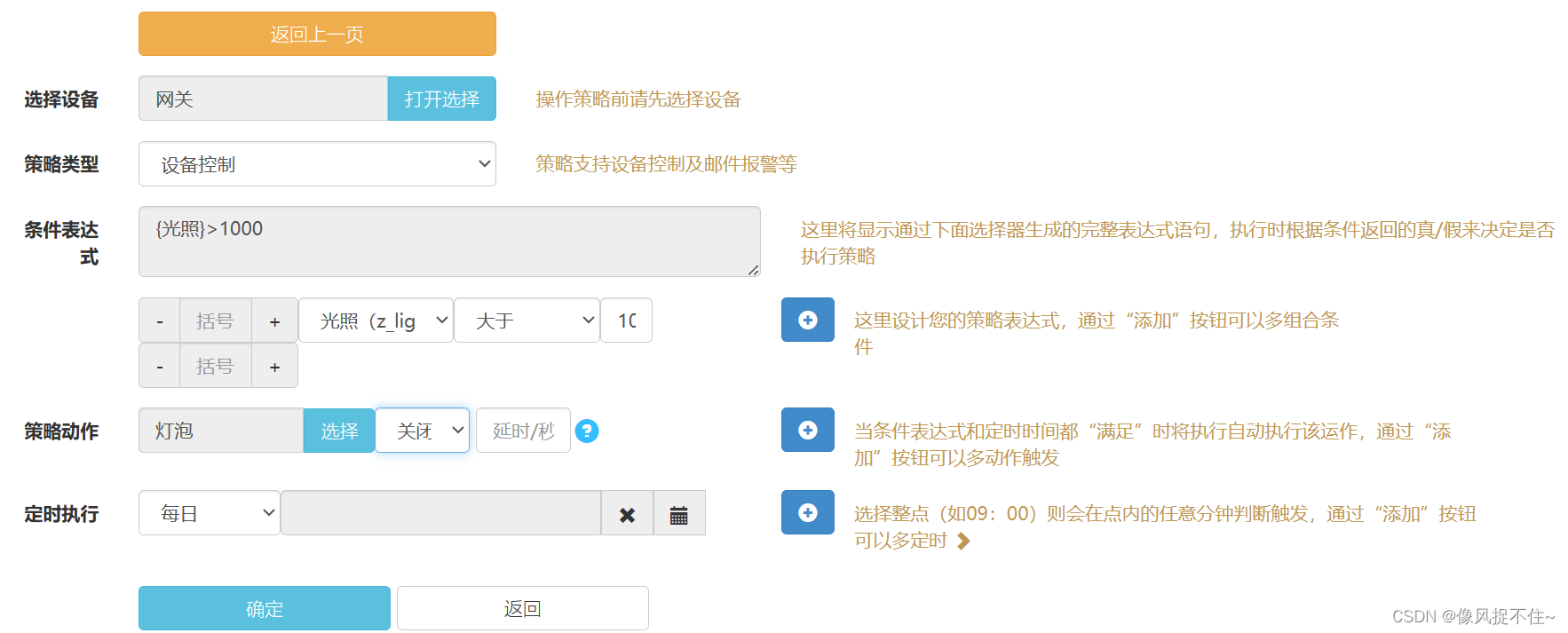

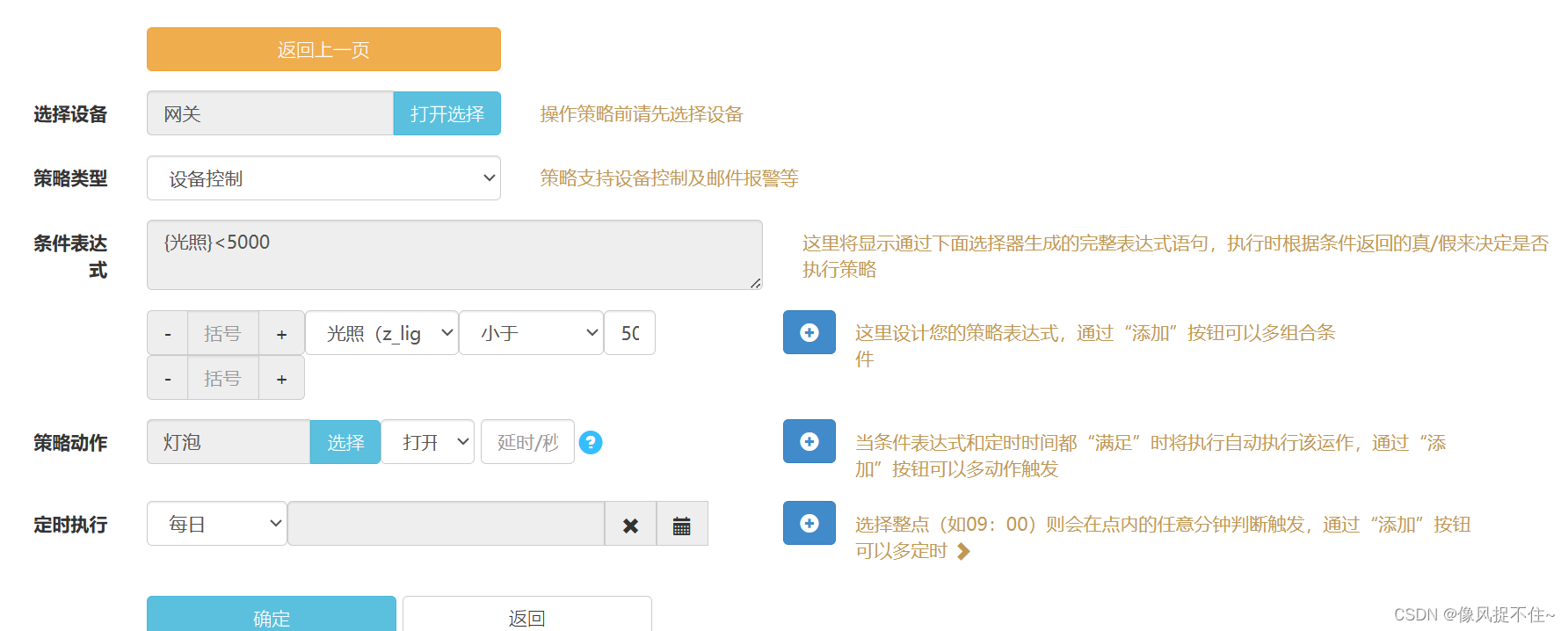

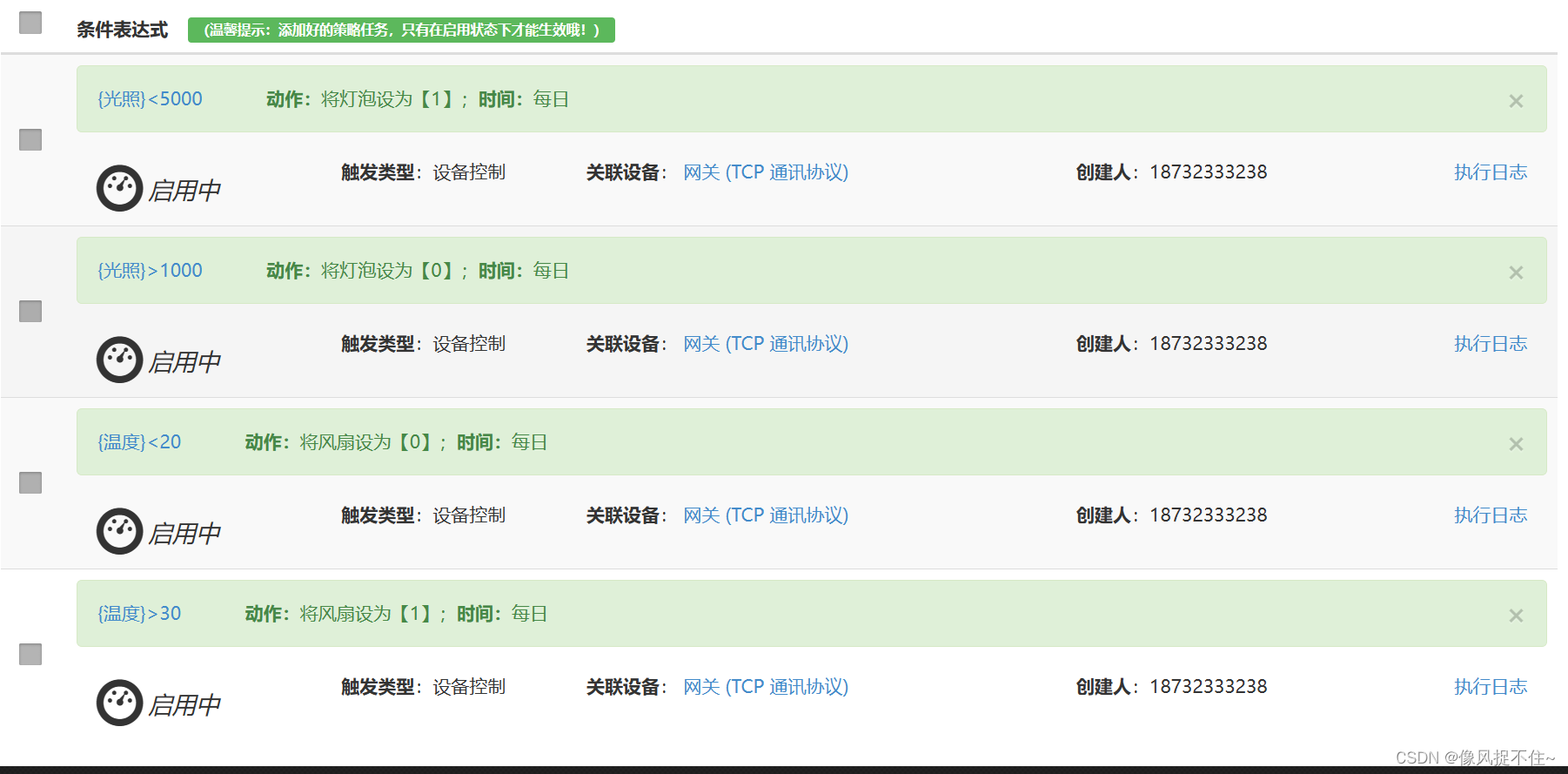

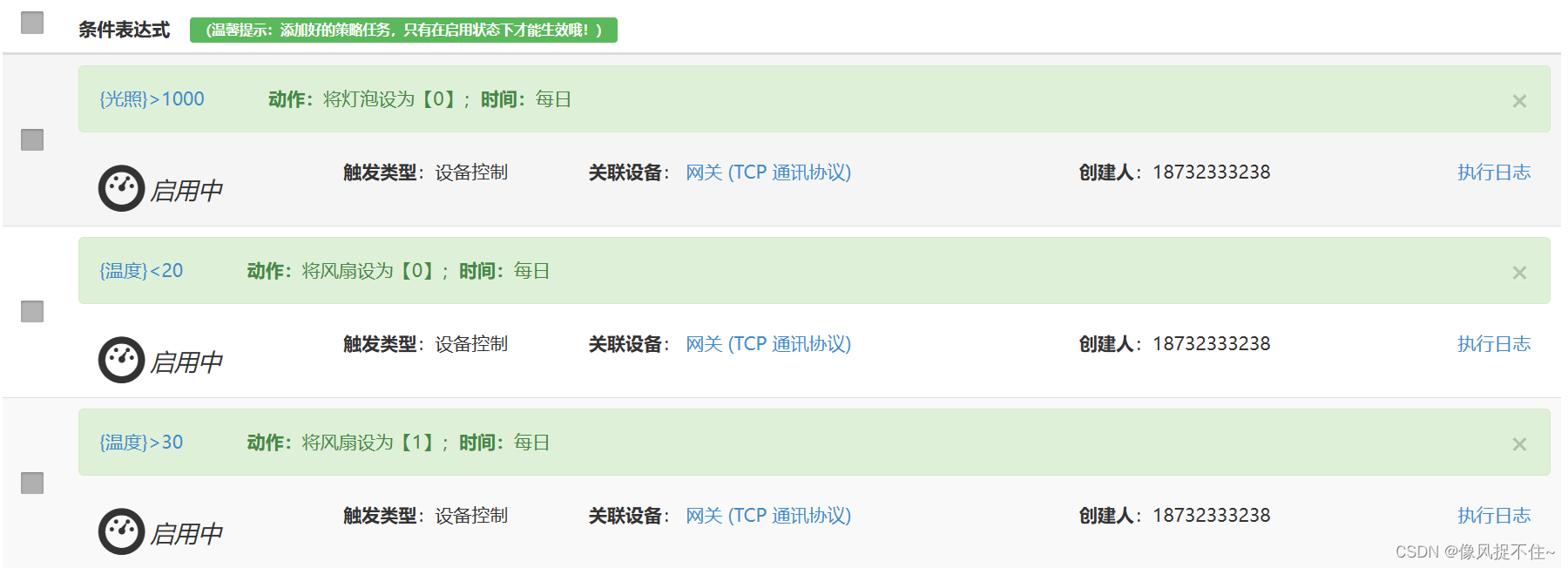

设置光照的相关策略：

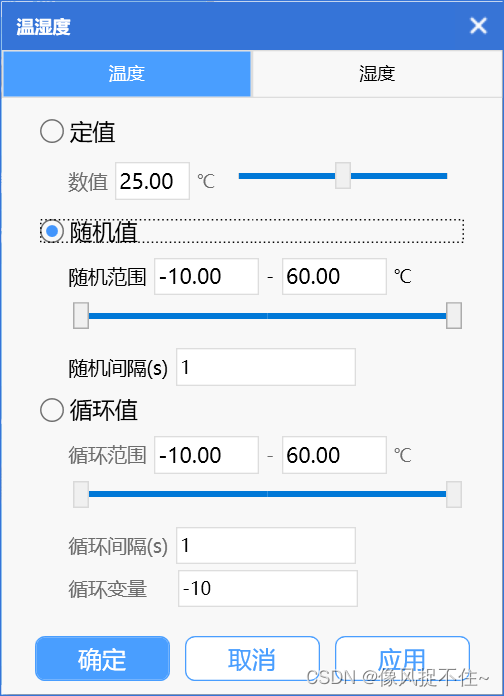

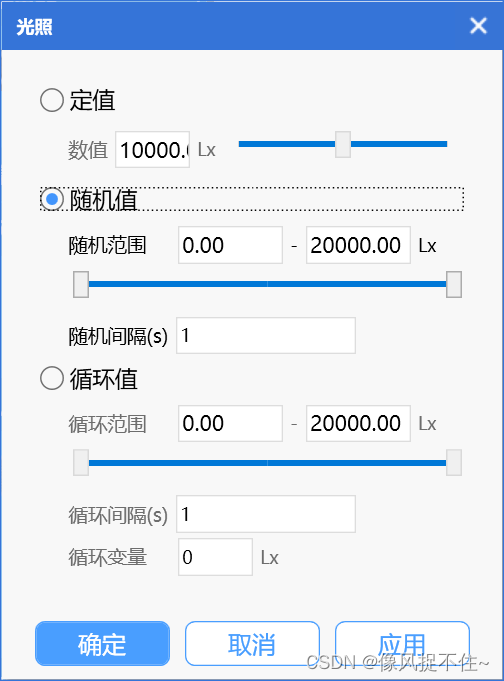

将温湿度、光照的定值改成随机值



（二）结果

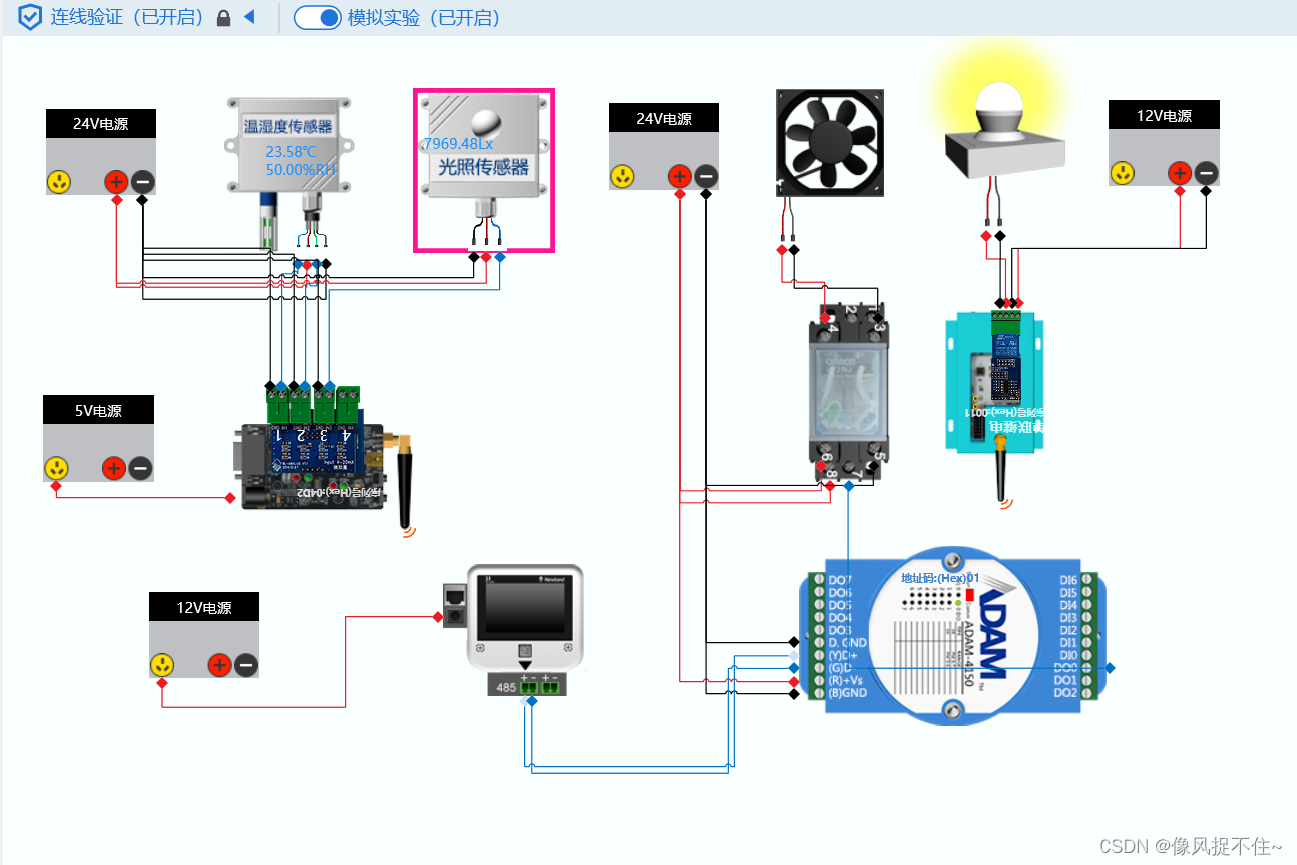

当温度大于30度时，风扇打开；当温度小于20度时，风扇关闭。

当光照大于1000时，灯泡关闭；当光照小于5000时，灯泡打开。

注意：网络延时，就是网速是影响物联网发展的很大因素。
