静态路由实验报告

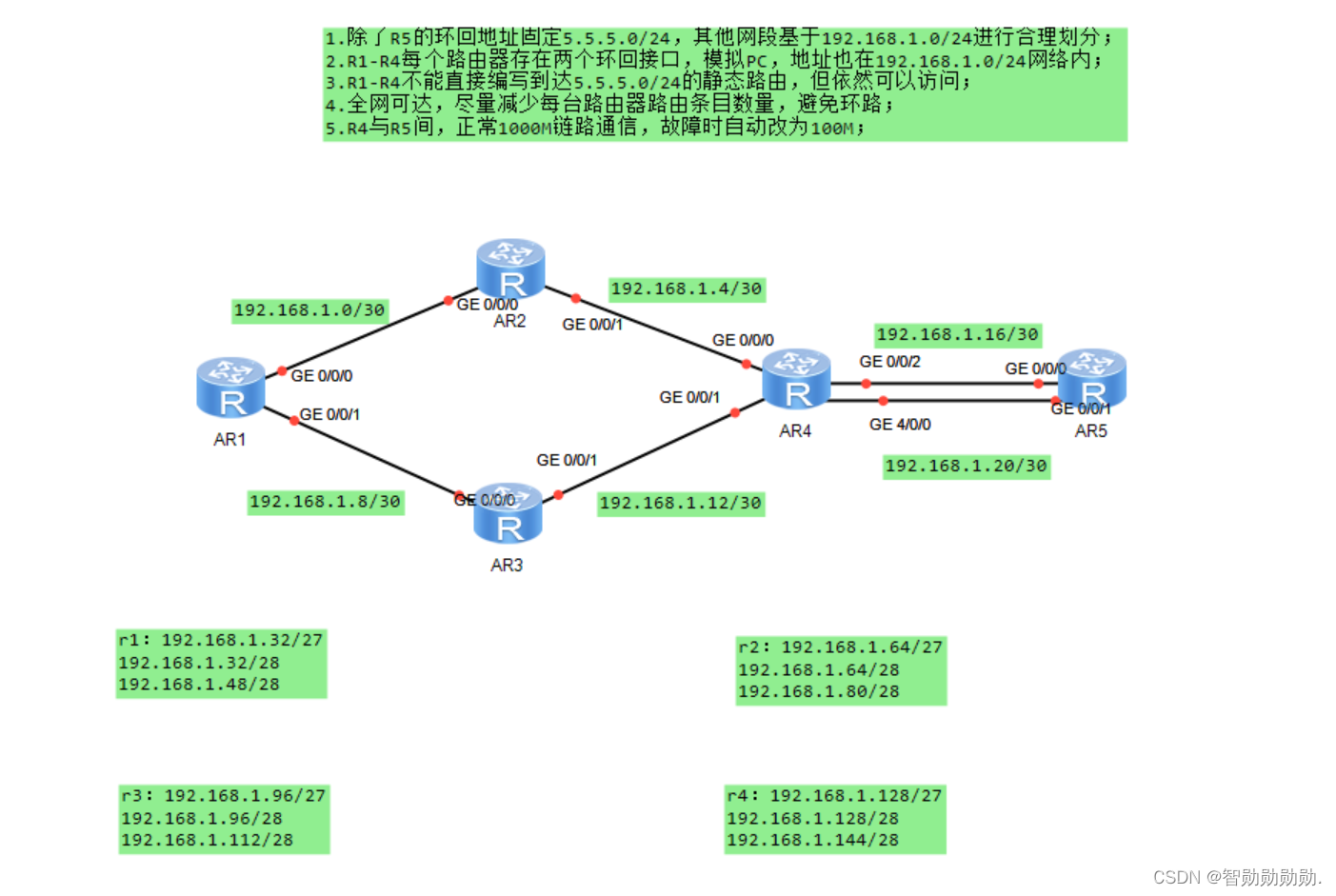

一.实验拓扑

 二. 实验需求

1.除了R5的环回地址固定5.5.5.0/24，其他网段基于192.168.1.0/24进行合理划分；
2.R1-R4每个路由器存在两个环回接口，模拟PC，地址也在192.168.1.0/24网络内；
3.R1-R4不能直接编写到达5.5.5.0/24的静态路由，但依然可以访问；
4.全网可达，尽量减少每台路由器路由条目数量，避免环路；
5.R4与R5间，正常1000M链路通信，故障时自动改为100M；

三.实验思路

1.划分IP（先将IP划分成五大段，然后再从五大段里划分路由器的IP及回环口的ip）

2.配置IP

3.配置静态路由使除5.5.5.0/24之外的网段互通

4.将R5与网段连接

5.配置缺省路由，是R1-R4能与5.5.5.0连接

6.测试，备份，观察当1000mb/链路故障数据是否能通过100mb/s


三.实验步骤

（1）划分IP：

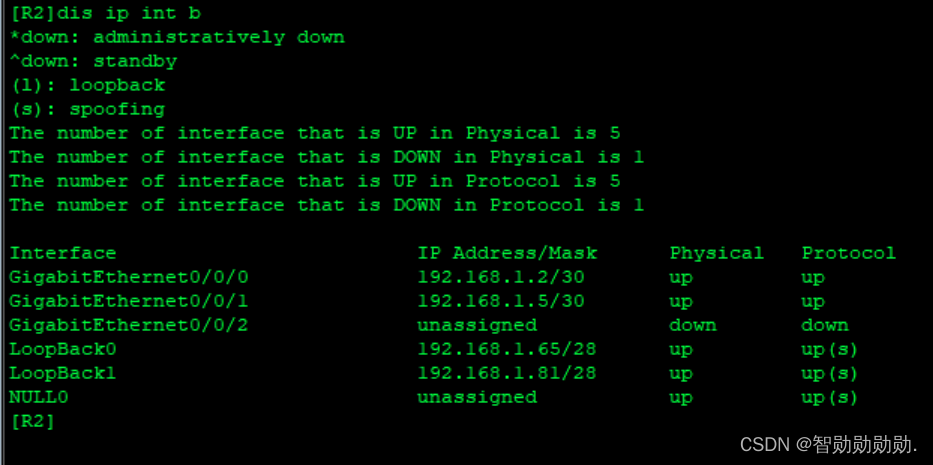

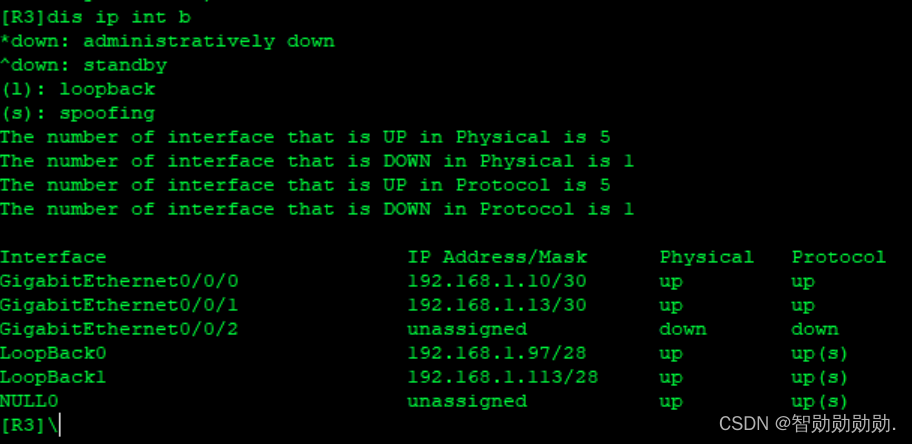

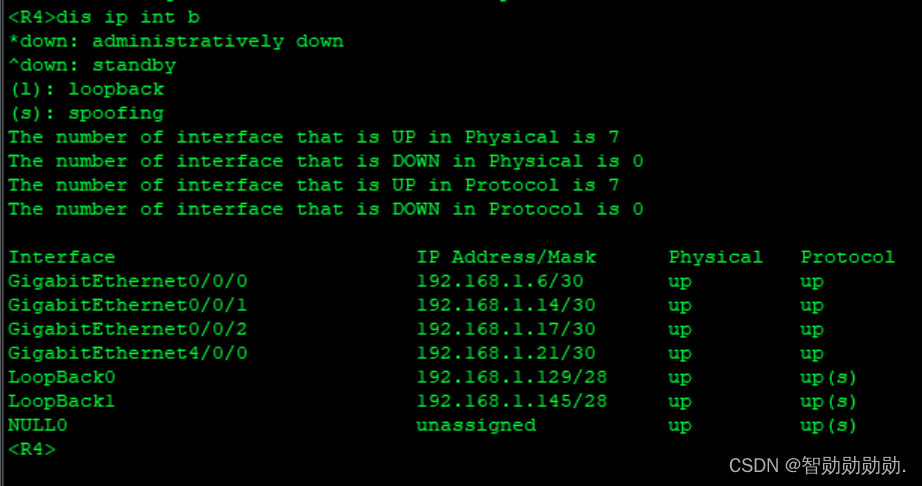

（2）分配IP地址：

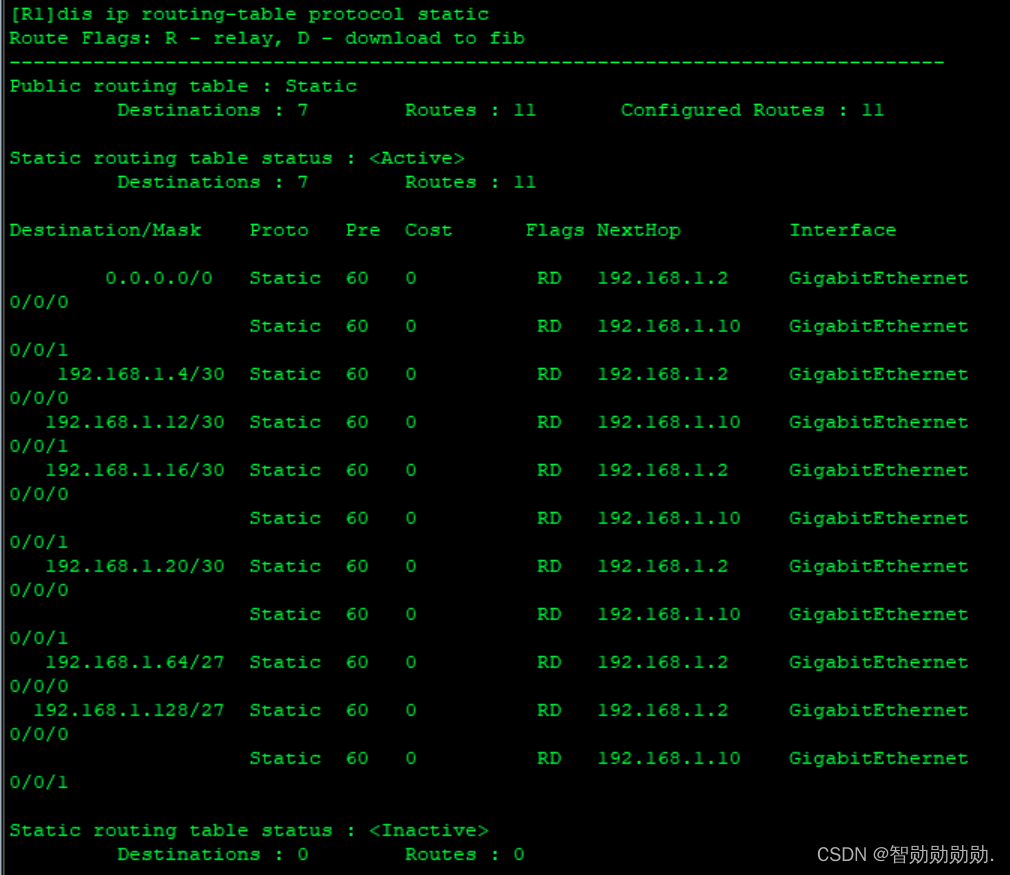

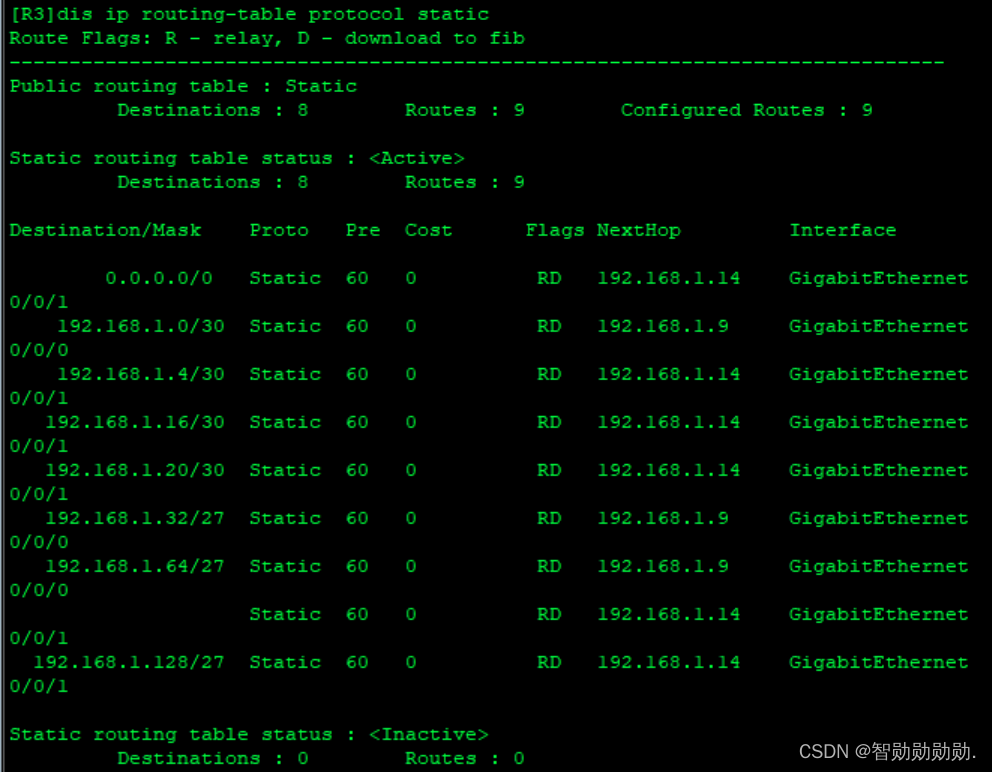

 (3）配置静态路由：[R1]ip route-static 192.168.1.64 27 192.168.1.2

        [R1]ip route-static 192.168.1.4 30 192.168.1.2

        [R1]ip route-static 192.168.1.64 27 192.168.1.2

        [R1]ip route-static 192.168.1.128 27 192.168.1.2

        [R1]ip route-static 192.168.1.128 27 192.168.1.10

        [R1]ip route-static 192.168.1.16 30 192.168.1.2

        [R1]ip route-static 192.168.1.16 30 192.168.1.10

        [R1]ip route-static 192.168.1.20 30 192.168.1.2

        [R1]ip route-static 192.168.1.20 30 192.168.1.10

        [R2]ip route-static 192.168.1.128 27 192.168.1.6

        [R2]ip route-static 192.168.1.16 30 192.168.1.6

        [R2]ip route-static 192.168.1.20 30 192.168.1.6

        [R2]ip route-static 192.168.1.12 30 192.168.1.6

        [R2]ip route-static 192.168.1.96 27 192.168.1.6

        [R2]ip route-static 192.168.1.96 27 192.168.1.1

        [R2]ip route-stasic 192.168.1.32 27 192.168.1.1

        [R3]ip route-static 192.168.1.32 27 192.168.1.1

        [R3]ip route-static 192.168.1.0 30 192.168.1.1

        [R3]ip route-static 192.168.1.64 27 192.168.1.1

        [R3]ip route-static 192.168.1.64 27 192.168.1.14

        [R3]ip route-static 192.168.1.4 30 192.168.1.4

        [R3]ip route-static 192.168.1.128 27 192.168.1.14

        [R3]ip route-static 192.168.1.16 30 192.168.1.14

        [R3]ip route-static 192.168.1.20 30 192.168.1.14

        [R4]ip rpute-static 192.168.1.12 30 192.168.1.13

        [R4]ip rpute-static 192.168.1.96 30 192.168.1.13

        [R4]ip rpute-static 1902.168.1.8 30 192.168.1.13

        [R4]ip rpute-static 1902.168.1.12 30 192.168.1.13

       (4) 配置到R5的缺省路由：[R1]ip route-static 0.0.0.0 0 192.168.1.2

        ​​​​​​[R1]ip route-static 0.0.0.0 0 192.168.1.10

        [R2]ip route-static 0.0.0.0 0 192.168.1.6

        [R3]ip route-static 0.0.0.0 0 192.168.1.14

        [R4]ip route-static 0.0.0.0.0 192.168.1.18

        [R4]ip routr-static 0.0.0.0 0 192.168.1.22

(5)配置黑洞路由：[R1]ip route-static 192.168.1.32.27 null0

[R2]ip route-static 192.168.1.64 27 null0

[R3]ip route-static 192.168.1.96 27 null0

[R4]ip route-static 192.168.1.128 27 nill0

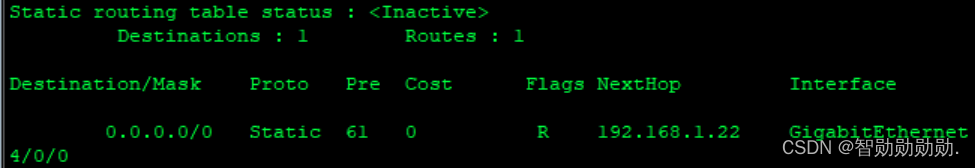

 (5)改变路由条目的优先级

[R4]ip route-static 0.0.0.0 0 192.168.1.22 preference 61

[R5]ip route-static 0.0.0.0 0 192.168.1.22 preference 61

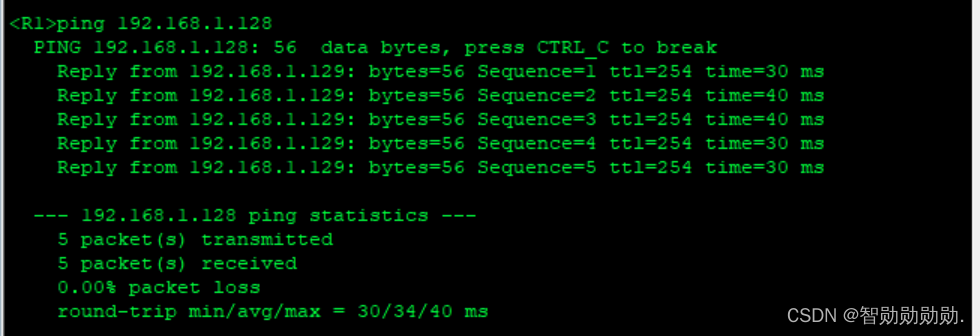

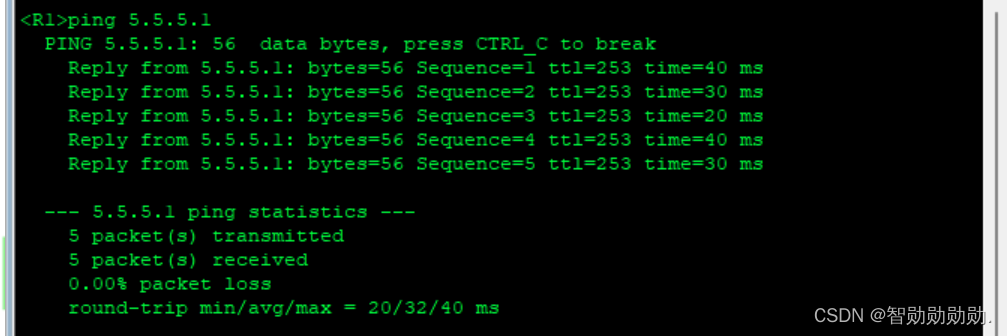

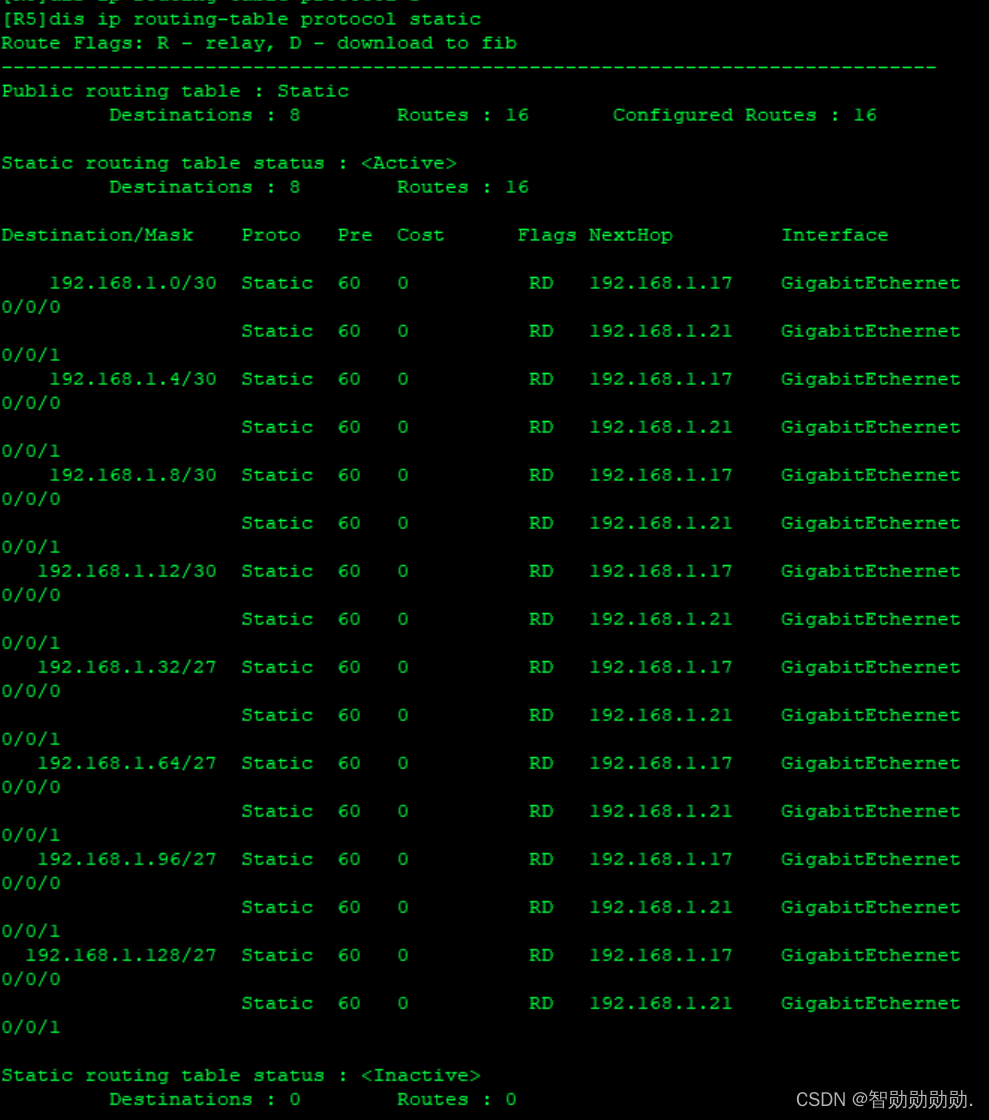

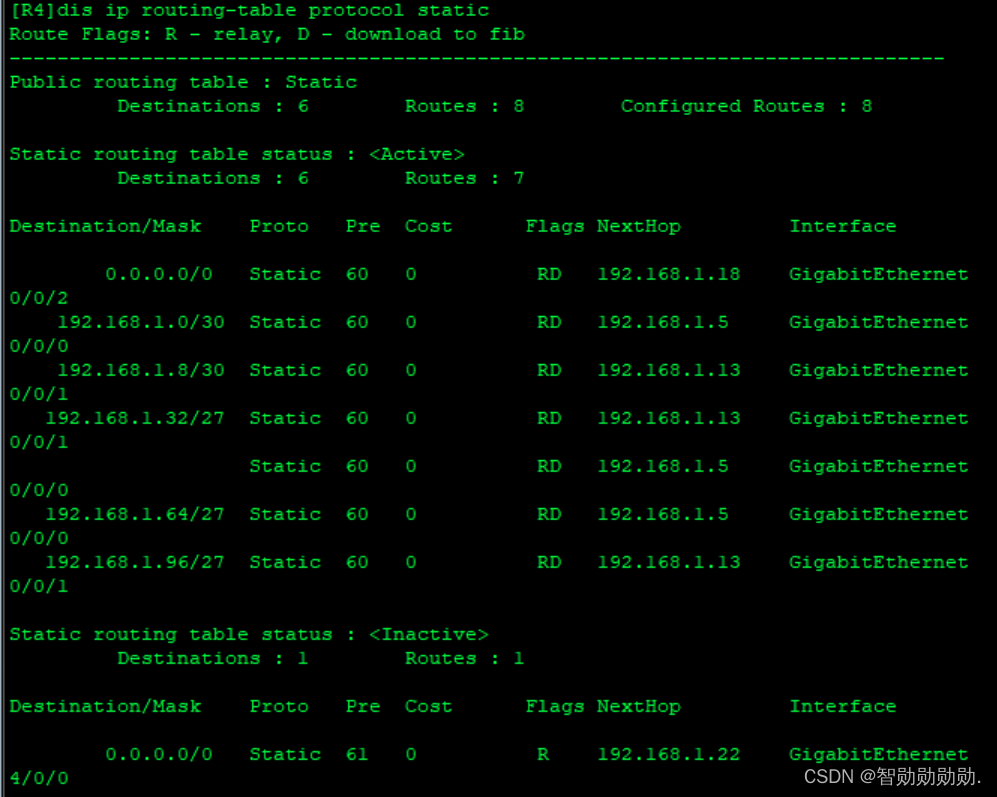

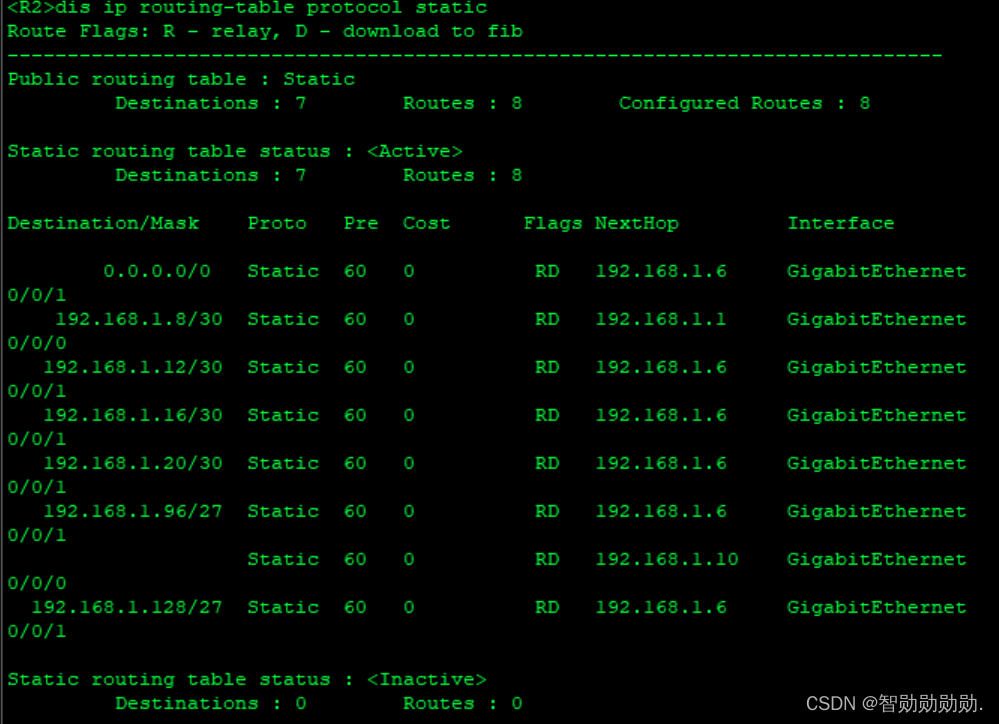

(6)测试
