LVGL+FreeRTOS实战项目：智能健康助手（硬件介绍篇）

最新推荐文章于 2025-01-26 11:23:52 发布
最新推荐文章于 2025-01-26 11:23:52 发布
阅读量960 收藏 32
点赞数 18
分类专栏： LVGL+FreeRTOS实战项目：智能健康助手 文章标签： stm32 LVGL 嵌入式硬件
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/m0_74676415/article/details/145165598
版权

目录

简介

1.8寸彩色TFT显示屏

MPU6050三轴加速度传感器

MAX30102 心率血氧模块

XGZP6847A 压力传感器

DHT11 温湿度传感器

无源蜂鸣器模块

HC-05 蓝牙模块

波轮开关 + 直插开关

总结

简介

我们在做项目之前，首先我们要根据我们项目的功能进行硬件的选择，并且需要对这个硬件如何使用进行了解，我们这里初步给大家讲解一下各个硬件的作用，如果是第一次看到这个项目的话，那么请先看我这篇：LVGL+FreeRTOS实战项目：智能健康助手

1.8寸彩色TFT显示屏

我们选用的是分辨率为128*160的彩色显示屏，采用的SPI接口，通过我们STM32的SPI外设，来和我们的屏幕进行通信，以显示我们需要显示的图片。

MPU6050三轴加速度传感器

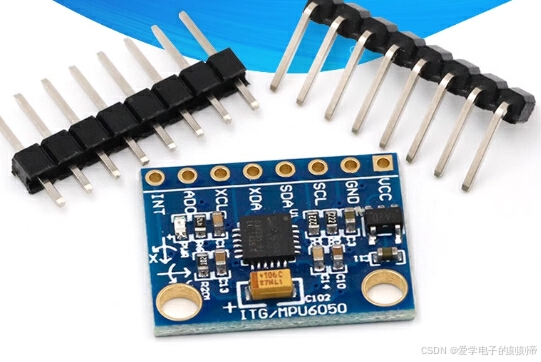

MPU6050 三轴加速度传感器简介

  • 功能：包含 3 轴加速度计和 3 轴陀螺仪，可测量物体的加速度和角速度。

  • 接口：支持 I2C 通信，默认 I2C 地址为 0x68（AD0 接地）或 0x69（AD0 拉高）。

  • 应用：用于姿态检测、倾角测量、运动控制等。

硬件连接

MPU6050 引脚功能STM32 连接
VCC电源输入 (+3.3V)3.3V
GND地GND
SDA数据线PB9
SCL时钟线PB10

我们代码中使用的是软件I2C来和MPU6050通信。

MAX30102 心率血氧模块

MAX30102 心率血氧模块简介

  • 功能：用于检测心率和血氧饱和度，集成了红外和红光 LED 以及光电二极管。

  • 接口：支持 I2C 通信，默认 I2C 地址为 0x57。

  • 应用：广泛用于健康监测设备中，如智能手环、手表等。

硬件连接

MAX30102 引脚功能STM32 连接
VCC电源输入 (+3.3V)3.3V
GND地GND
INT中断输出PB8
SDA数据线PB9
SCL时钟线PB7

我们代码中使用的是软件I2C来和MAX30102通信。

XGZP6847A 压力传感器

XGZP6847A 压力传感器简介

  • 功能：用于测量气压或液压，输出模拟信号，与外部 ADC 结合使用以获取压力值。

  • 接口：输出电压与压力成线性关系。

  • 应用：广泛用于工业控制、环境监测、医疗设备等领域。

硬件连接

XGZP6847A 引脚功能STM32 连接
VCC电源输入 (+3.3V)3.3V
GND地GND
OUT模拟信号输出PA0

XGZP6847A 输出模拟信号，因此无需通信协议，通过 STM32 内部 ADC 对信号进行采样即可实现数据读取，我们项目会在搭配DMA一起使用。

DHT11 温湿度传感器

DHT11 温湿度传感器简介

  • 功能：用于测量环境温度和湿度，输出数字信号。

  • 接口：单总线协议（需要软件模拟时序）。

  • 应用：广泛用于家庭自动化、环境监测等领域。

硬件连接

DHT11 引脚功能STM32 连接
VCC电源输入 (+3.3V)3.3V
GND地GND
DATA数据线PC13

DHT11 使用单总线通信协议，通过主机控制数据线高低电平时序与 DHT11 交互，实现温湿度数据读取。

无源蜂鸣器模块

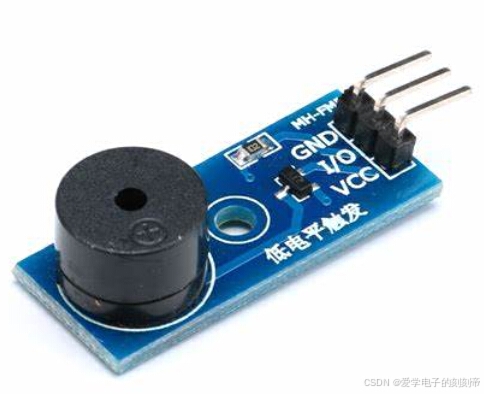

无源蜂鸣器模块简介

  • 功能：通过输入不同频率的 PWM 信号，产生不同音调的声音。

  • 接口：单引脚控制，需外部提供 PWM 信号。

  • 应用：报警、提示音等场景。

硬件连接

蜂鸣器引脚功能STM32 连接
VCC电源输入 (+3.3V)3.3V
GND地GND
SIG控制信号PA1

蜂鸣器通过定时器外设生成 PWM 信号控制。我们通过使能定时器来决定是否生成PWM，从而来控制蜂鸣器是否发声，实现我们按键提示音的功能。

HC-05 蓝牙模块

HC-05 蓝牙模块简介

  • 功能：支持串口通信的蓝牙模块，广泛应用于无线数据传输。支持 AT 指令配置。

  • 接口：UART 通信，默认波特率为 9600bps。

  • 应用：无线调试、数据传输、无线控制等。

硬件连接

HC-05 引脚功能STM32 连接
VCC电源输入 (+3.3V 或 +5V)3.3V
GND地GND
TXD蓝牙发送端PA3 (STM32 RX)
RXD蓝牙接收端PA2 (STM32 TX)

使用 STM32 的串口外设（USART）与 HC-05 进行通信，STM32 的 TX 引脚连接 HC-05 的 RXD，STM32 的 RX 引脚连接 HC-05 的 TXD，我们可以利用蓝牙进行后续模块的扩展以及利用串口进行打印调试。

波轮开关 + 直插开关

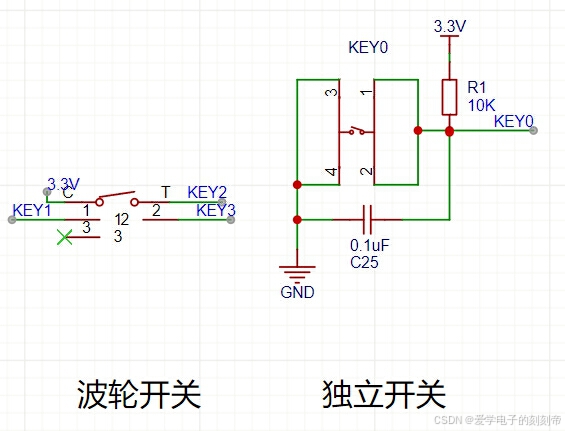

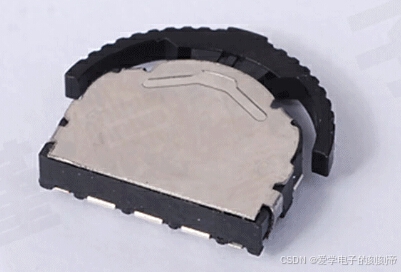

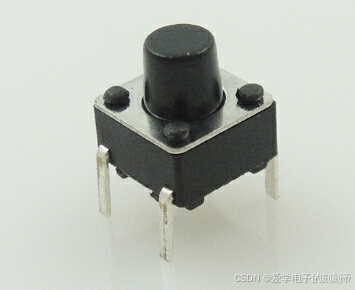

波轮开关的话，我们如果滑动到对应的位置之后，对应的引脚会被拉高，独立开关的话，按下之后，引脚就会被拉低，我们通过对GPIO电平的检测，来判断对应按键的按下。

总结

以上就是这个项目所需用到全部模块以及硬件，我们首先大概了解一下各个模块的基本功能以及如何搭配STM32使用即可，之后我会逐个在代码中进行讲解。
