Wifi模块-ESP-01s

蓝牙,ESP-01s,Zigbee, NB-Iot等通信模块都是基于AT指令的设计

那什么是AT指令呢

简介: AT指令集是从终端设备(Terminal Equipment,TE)或数据终端设备(Data Terminal Equipment,DTE)向终端适配器(Terminal Adapter,TA)或数据电路终端设备(Data Circuit Terminal Equipment,DCE)发送的。

其对所传输的数据包大小有定义:即对于AT指令的发送,除AT两个字符外,最多可以接收1056个 字符的长度(包括最后的空字符)。 每个AT命令行中只能包含一条AT指令;对于由终端设备主动向PC端报告的URC指示或者response 响应,也要求一行最多有一个,不允许上报的一行中有多条指示或者响应。AT指令以回车作为结尾,响应或上报以回车换行为结尾。

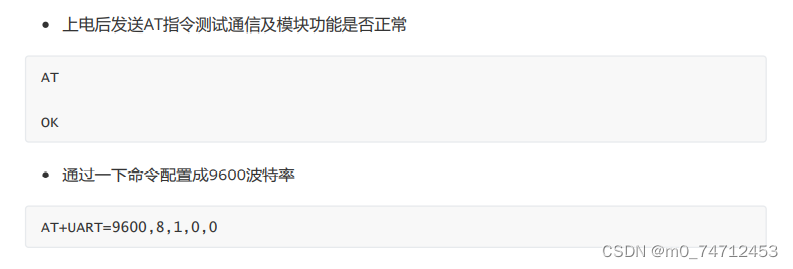

ESP-01s出厂波特率正常是115200, 注意:AT指令,控制类都要加回车,数据传输时不加回车

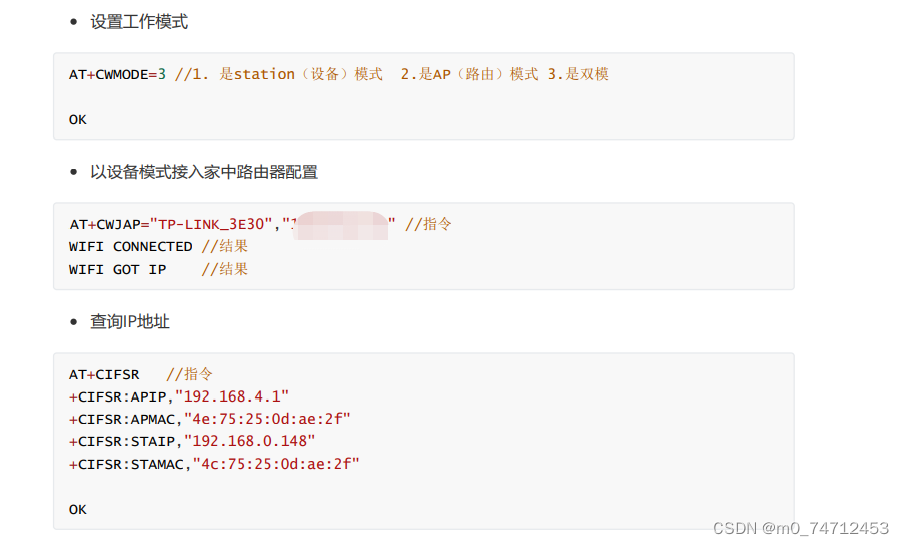

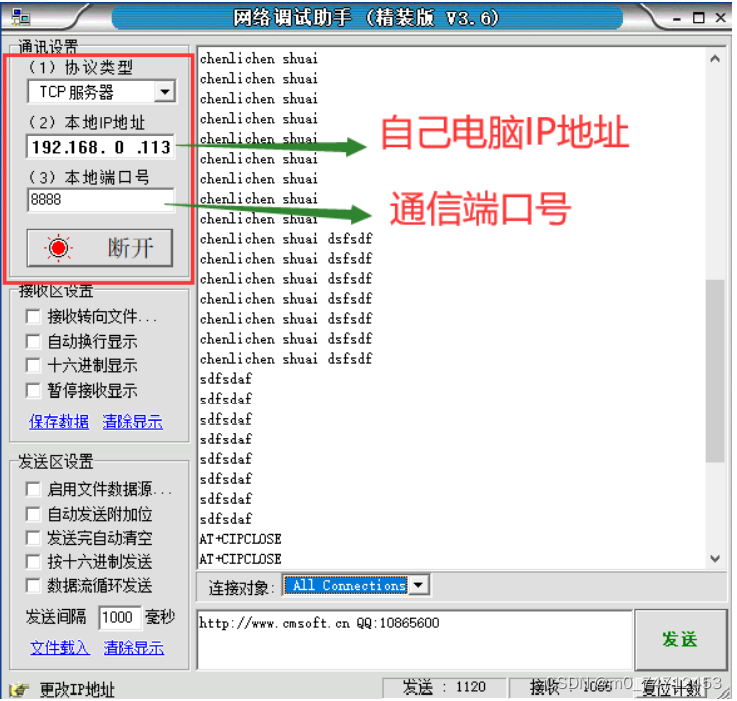

然后开关网络助手,设立TCP服务器



 连接服务器

AT+CIPSTART="TCP","192.168.0.113",8888 //指令,注意双引号逗号都要半角(英文)输入 CONNECT //结果:成功

OK //结果:成功

发送数据

AT+CIPSEND=4 // 设置即将发送数据的长度 (这里是4个字节)

>CLCA // 看到大于号后,输入消息,CLCA,不要带回车

Response :SEND OK //结果:成功 //注意,这种情况下,每次发送前都要先发送AT+CIPSEND=长度 的指令,再发数据!

开启透传更方便

AT+CIPMODE=1 //开启透传模式

Response :OK

 AT+CIPSEND //带回车

Response: > //这个时候随意发送接收数据咯

退出透传模式

//在透传发送数据过程中,若识别到单独的⼀包数据 “+++”,则退出透传发送

可以直接用单片机实现:

#include "reg52.h"
#include "intrins.h"
#include <string.h>


#define SIZE 12
sfr AUXR = 0x8E;
sbit D5 = P3^7;
char cmd[SIZE];

code char LJWL[]  = "AT+CWJAP=\"542413\",\"545457\"\r\n";
code char LJFWQ[] = "AT+CIPSTART=\"TCP\",\"192.168.0.113\",8880\r\n";

char TCMS[]  = "AT+CIPMODE=1\r\n";
char SJCS[]  = "AT+CIPSEND\r\n";

void UartInit(void)        //9600bps@11.0592MHz
{
    AUXR = 0x01;
    SCON = 0x50; //配置串口工作方式1,REN使能接收
    TMOD &= 0x0F;
    TMOD |= 0x20;//定时器1工作方式位8位自动重装

    TH1 = 0xFD;
    TL1 = 0xFD;//9600波特率的初值
    TR1 = 1;//启动定时器

    EA = 1;//开启总中断
    ES = 1;//开启串口中断
}

void Delay1000ms()        //@11.0592MHz
{
    unsigned char i, j, k;

    _nop_();
    i = 8;
    j = 1;
    k = 243;
    do
    {
        do
        {
            while (--k);
        } while (--j);
    } while (--i);
}

void sendByte(char data_msg)
{
    SBUF = data_msg;
    while(!TI);
    TI = 0;
}

void sendString(char* str)
{
    while( *str != '\0'){
        sendByte(*str);
        str++;
    }
}

void main()
{

    D5 = 1;
    //配置C51串口的通信方式
    UartInit();

    while(1){
        //Delay1000ms();
        //往发送缓冲区写入数据,就完成数据的发送

        sendString(LJWL);
        Delay1000ms();
        Delay1000ms();
        Delay1000ms();
        Delay1000ms();
        Delay1000ms();

        sendString(LJFWQ);
        Delay1000ms();
        Delay1000ms();
        Delay1000ms();
        Delay1000ms();
        Delay1000ms();
        sendString(TCMS);
        Delay1000ms();
        Delay1000ms();
        Delay1000ms();
        Delay1000ms();
        Delay1000ms();
        sendString(SJCS);
        Delay1000ms();
        Delay1000ms();
        Delay1000ms();
        Delay1000ms();
        Delay1000ms();
    }
}

void Uart_Handler() interrupt 4
{
    static int i = 0;//静态变量,被初始化一次
    if(RI)//中断处理函数中,对于接收中断的响应
    {
            RI = 0;//清除接收中断标志位
            cmd[i] = SBUF;
            i++;
            if(i == SIZE){
                i = 0;
            }
            if(strstr(cmd,"en")){
                D5 = 0;//点亮D5
                i = 0;
                memset(cmd,'\0',SIZE);
            }
            if(strstr(cmd,"se")){
                D5 = 1;//熄灭D5
                i = 0;
                memset(cmd,'\0',SIZE);
            }
    }

    if(TI);
}

<think>好的,我现在需要帮助用户查找关于ESP8266-01S WiFi模块的使用指南、配置和连接方法。首先,我应该回忆一下ESP8266系列模块的基本信息。ESP8266-01S是乐鑫推出的WiFi模块,常用于物联网项目中,支持802.11 b/g/n协议,带有GPIO引脚,可以通过AT指令进行控制。 接下来,我需要整理用户的问题:使用指南、配置和连接方法。用户之前提到过ESP8266-01的接线方法,其中EN接3.3V,GND接GND,TX和RX交叉连接。但用户现在问的是ESP8266-01S,可能需要确认两者是否有差异。查阅资料得知,ESP8266-01S是01的升级版,引脚定义类似,但可能有更低的功耗和更稳定的性能,所以接线方法应该相同。 然后,我需要分步骤说明如何连接硬件。首先确保电源正确,因为ESP8266-01S的工作电压是3.3V,不能接5V,否则可能损坏模块。然后,连接EN(使能引脚)到3.3V以启用模块。接着,将TX和RX与串口模块交叉连接,即模块的TX接串口的RX,模块的RX接串口的TX。此外,可能需要连接GPIO0和RST引脚来进入固件烧录模式,但正常使用时这些引脚可以悬空或上拉。 接下来是配置部分。通常需要检查固件版本,发送AT指令测试通信是否正常。然后设置WiFi模式(STA或AP模式),连接到无线路由器,配置TCP/IP参数等。需要详细说明常用的AT指令,比如AT、AT+CWMODE、AT+CWJAP等,并给出示例。 连接方法部分需要说明如何通过AT指令建立TCP连接,发送数据到服务器,或者设置HTTP请求。这里可能需要提到使用Arduino IDE或PlatformIO进行编程,或者使用MicroPython脚本,但用户主要问的是使用指南和配置,所以重点放在AT指令上。 同时,用户之前提到的引用[^1]中有关于ESP8266-01的接线方法,需要确保ESP8266-01S的接线是否相同,并指出可能的注意事项,比如确保串口模块的电压也是3.3V电平,否则需要电平转换。 可能遇到的问题包括模块无法响应AT指令,这时候需要检查接线是否正确,电源是否稳定,波特率是否匹配(通常默认115200)。另外,配置WiFi时如果密码错误或信号弱,也会导致连接失败,需要提示用户检查这些方面。 最后,生成相关问题,帮助用户进一步了解常见问题、固件升级方法以及与其他模块的区别。</think>### ESP8266-01S WiFi模块使用指南 #### 一、硬件连接 1. **电源与使能引脚** - `VCC` 和 `EN`(使能引脚)需连接 **3.3V** 电源(注意:5V会损坏模块- `GND` 接电源地 - 推荐使用稳压电源模块或LDO(如AMS1117-3.3) 2. **串口通信引脚** - 模块 `TX` 接串口工具 `RX` - 模块 `RX` 接串口工具 `TX` - 若使用USB-TTL转换器,需确保其支持3.3V电平[^1] 3. **GPIO配置** - `GPIO0` 在正常运行时需悬空或上拉至3.3V - `RST` 引脚低电平复位,正常运行时保持高电平 ```plaintext 接线示例: ESP8266-01S | 外部设备 ----------------|----------- VCC/EN → 3.3V GND → GND TX → 串口RX RX → 串口TX ``` --- #### 二、基础配置步骤 1. **AT指令测试** 通过串口工具发送 `AT`,若返回 `OK` 表示通信正常(默认波特率 **115200**) ```plaintext > AT < OK ``` 2. **设置WiFi模式** 设置为Station模式(连接路由器)或AP模式(自身作为热点) ```plaintext > AT+CWMODE=1 // 1: Station模式, 2: AP模式, 3: 双模式 < OK ``` 3. **连接WiFi网络** 使用 `AT+CWJAP` 指令连接路由器 ```plaintext > AT+CWJAP="SSID","password" < WIFI CONNECTED < WIFI GOT IP < OK ``` 4. **查询IP地址** ```plaintext > AT+CIFSR < +CIFSR:STAIP,"192.168.1.100" < +CIFSR:STAMAC,"a1:b2:c3:d4:e5:f6" < OK ``` --- #### 三、网络通信示例(TCP客户端) 1. **建立TCP连接** ```plaintext > AT+CIPSTART="TCP","example.com",80 < CONNECT < OK ``` 2. **发送数据** 先指定数据长度,再发送内容 ```plaintext > AT+CIPSEND=16 > GET / HTTP/1.1\r\n\r\n < SEND OK ``` 3. **接收数据** 数据通过串口返回,格式为 `+IPD,长度:数据` --- #### 四、常见问题解决 1. **无AT指令响应** - 检查电源电压是否为3.3V - 确认TX/RX交叉连接 - 尝试降低波特率(如9600)后发送 `AT` 2. **WiFi连接失败** - 确保SSID和密码正确 - 使用 `AT+CWLAP` 扫描可用网络 3. **固件升级** 需将 `GPIO0` 拉低后复位模块,进入烧录模式,使用乐鑫官方工具刷写固件 ---
