01「地形的材质」

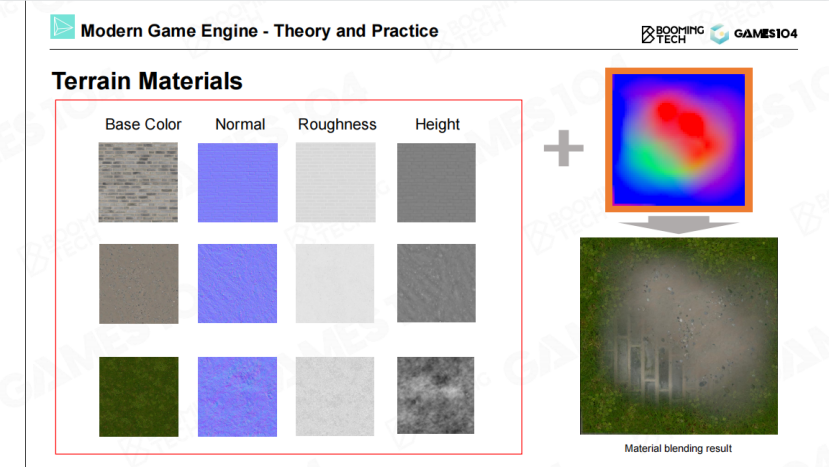

有了地形的几何表达之后，我们接下来就需要给地形上色，也就是材质处理。我们先从最简单的方法开始，首先，地形上覆盖的仍然是各种材质。我们在上一节课中介绍了各种各样的材质模型，这里我们使用MR（Metallic-Roughness）模型。我们需要保存Base Color、法线方向、Roughness，而Metallic数值也作为Alpha通道的数值编码到Base Color的图片中，还有高度图需要保存。

如果需要将几种材质混合在一起，还需要一个Splatting贴图，即混合贴图，这个贴图的每个通道对应了一种材质的权重。我们可以通过艺术家画的一些笔刷将各种材质混合在一起。下图中的右下图虽然效果不佳，但很好地解释了什么叫做材质混合，这就是最简单的材质混合效果。

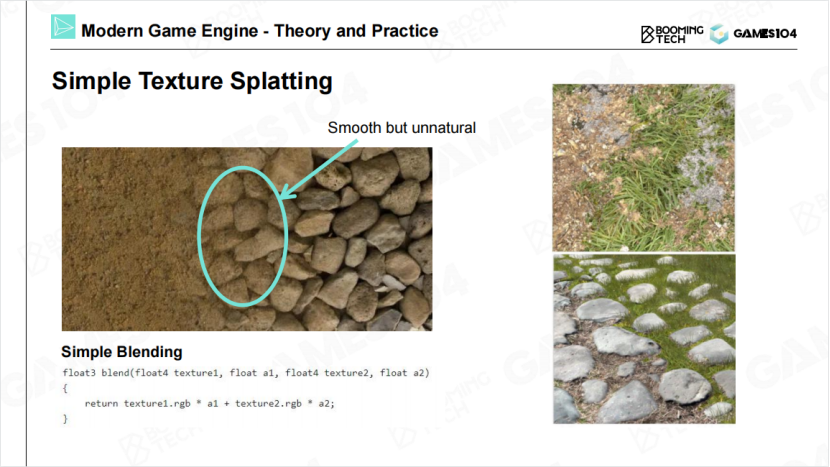

这种混合将每个材质渲染的结果按照Alpha混合方法混合在一起，这种方法其实是有问题的。因为在真实的世界中，各种材质是按照一定的逻辑混合在一起的。比如下图中从沙子逐渐向石头过渡时，如果使用阿尔法混合，就可以看到一个很柔和的区域，但这种效果并不真实，因为看起来就像在石头上蒙了一层沙子，而沙子浮在了石头缝上，这和我们真实观察到的情况不一样。比如右图中的石头和草丛，在草和石头过渡的地方，草会先从石头缝中间蔓延过去，而不会直接长在石头上面。

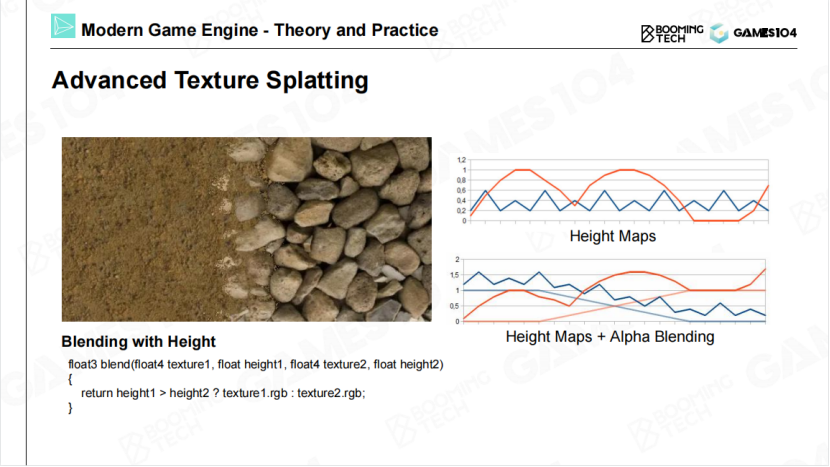

聪明的图形工程师们想出了一个技巧，即利用我们之前存储的高度场纹理，在两种材质过渡区域中，如果发现需要混合两种材质，就使用物体的高度对权重进行调整。比如某种物体高度高一些，权重就下降得慢一点。而如果物体的高度较低，那么权重就会很快降低。这样就能够实现沙子好像入侵到石头中，但又不会长在石头上的效果。大家如果仔细看下图，就会发现，图中的效果比前面的效果自然了很多。

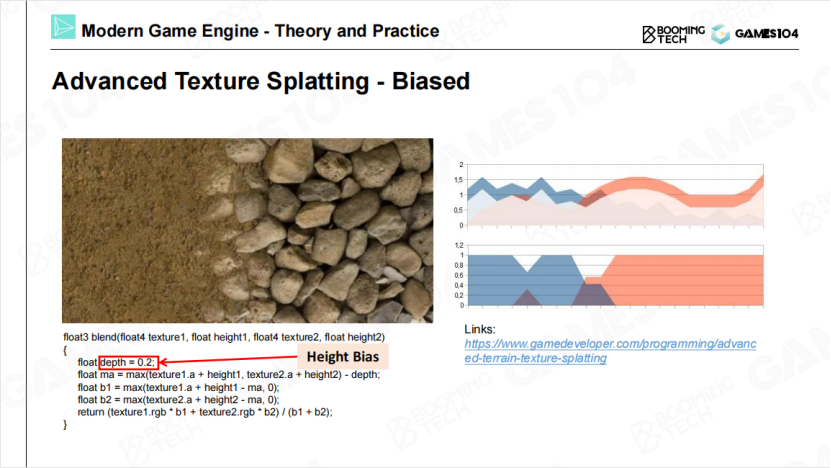

我们通过一个简单的高度比较，就能够形成上图中的效果。这个效果也有一个问题，即这种效果在两种颜色的切换（也就是两种材质间的切换）是一个01切换。这种01切换在近处看问题不大，但当相机发生移动时，这种切换可能会变成高频信息，会产生很多抖动。当我们位于远处以很低的视角观察这个地形时，切换位置的分界线处会显得比较突出，这时我们仍然可以通过一定的技巧进行处理，即我们可以为高度值添加一个偏移（Bias）。在上节课中，我们介绍阴影的时候就介绍过，很多问题都可以通过添加一定的偏移（Bias）来解决。这里我们加上了0.2的扰动，在数学上，当两种材质的加权高度差小于0.2时，我们就不使用01切换，而使用各自的权重进行插值。这样在过渡区域还是会有一点点颜色的混合，看起来也比较自然，而且混合效果看上去也会更稳定。

这是一种比较常见的纹理Splatting算法，大家自己写代码时，可以尝试一下对不加偏移和加偏移的两种效果进行一下对比，这两种效果还是有区别的。我们在课件中也提供了原作者的原文链接，大家可以参考一下，其实就是几行简单的Shader代码。

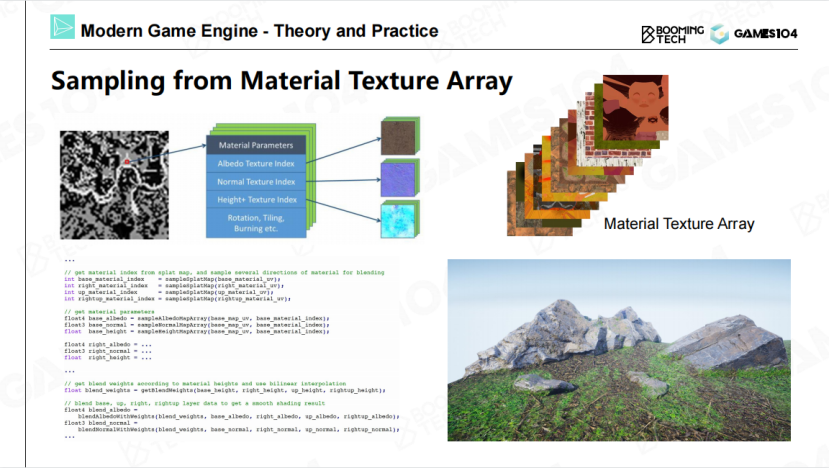

在实战中，纹理Splatting处理起来没有上述那么简单，因为我们介绍纹理Splatting时只在三四种材质之间进行混合。而在真实的游戏中，动辄就是几十种甚至上百种材质。在现代GPU中，我们使用纹理数组（Texture Array）来存储这些纹理，即将所有的颜色纹理打包成一个数组。

大家可能听说过两个特别容易混淆的概念，一个叫做3D纹理，一个叫做纹理数组。同学们经常会将这两个概念混用，但这两个概念是有区别的。

对于3D texture来说，当我们在对其进行采样时，在当前的mipmap精度下，我们需要对其上下左右前后八个点进行采样。我们可以理解成采样需要落在一个XY平面上，而3D纹理还有一个Z坐标，当我们对任意点进行采样时，Z坐标可能不会精确地落在每一层的纹理上，而是需要对Z坐标的上一层的四个点进行采样，然后进行双线性插值，而对于下一层的四个点，也得进行采样，并进行双线性插值，然后对这两个插值的结果再进行一次插值，这样才能得到我们需要的纹理值。所以3D纹理的采样是一个三线性插值，因此采样的消耗很大。
