一:时钟控制

1:基本概念

S3C2440A中的时钟控制逻辑可以产生所需的时钟信号，包括CPU的FCLK、AHB总线外设的HCLK和APB总线外设的PCLK。S3C2440A具有两个锁相环(pll):一个用于FCLK,HCLK和PCLK, 另一个专用于USB块(48Mhz)。时钟控制逻辑可以制作无锁相环的慢时钟，并通过软件将时钟连接断开到各个外设块，从而降低功耗。

对于电源控制逻辑，S3C2440A具有多种电源管理方案，以保持给定任务的最佳功耗。S3C2440A的电源管理模块可以激活四种模式:NORMAL模式、SLOW模式、IDLE模式和SLEEP模式。

        NORMAL模式:该模块为CPU以及S3C2440A中的所有外设提供时钟。在此模式下，当所有外设都打开时，功耗将达到最大。它允许用户通过软件控制外设的操作。例如，如果不需要定时器，用户可以断开时钟(CLKCON寄存器)对定时器的连接，以减少功耗。

        SLOW mode:非pll模式。与正常模式不同，慢速模式在S3C2440A中直接使用外部时钟(XTipll或EXTCLK)作为FCLK，没有PLL。在这种模式下，功耗仅取决于外部时钟的频率。不包括PLL的功耗。

        IDLE模式:块只断开CPU核心的时钟(FCLK)，而它向所有其他外设提供时钟。IDLE模式可以降低CPU核的功耗。任何对CPU的中断请求都可以从空闲模式唤醒。

        SLEEP模式:模块断开内部电源。因此，在这种模式下，除了唤醒逻辑外，不会发生CPU和内部逻辑的功耗。激活SLEEP模式需要两个独立的电源。其中一个电源为唤醒逻辑提供电源。另一个提供包括CPU在内的其他内部逻辑，并且应该控制电源的开/关。在SLEEP模式下，CPU和内部逻辑的第二电源将关闭。从SLEEP模式唤醒可以由EINT[15:0]或RTC告警中断发出。

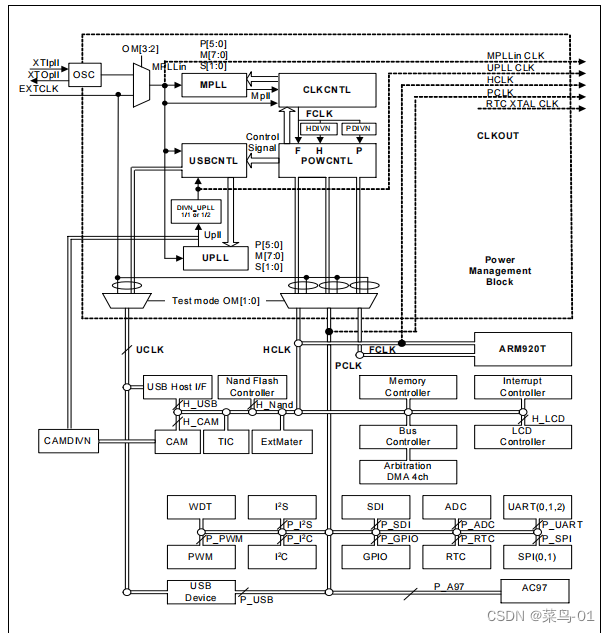

2:时钟结构图

主时钟源 : 来自外部晶体(XTip12MHz) 或外部时钟(EXTCLK)。时钟发生器包括一个振荡器(振荡放大器)，它连接到外部晶体，也有两个锁相环(锁相环)，它产生S3C2440A所需的高频时钟。

FCLK: 直接挂载在ARM芯片上面---400MHZ

HCLK------挂载在AHB总线上(高速总线)====>挂载了nand flash , LCD控制, USB, 电源管理等外设----136MHZ

PCLK-----挂载在APB总线上(低速总线)======>挂载了I2c, ADC, PWM等外设----68MHZ

CLKCNTL---是一个控制寄存器，用于控制系统时钟的分频和选择。它可以生成FCLK，然后通过HDIVN和PDIVN分频得到HCLK和PCLK。其中，FCLK传递给CPU，HCLK和PCLK用于其他外设

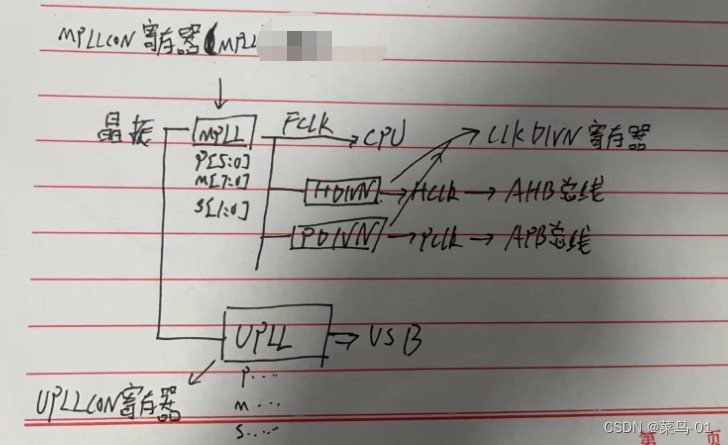

3:结构图分析

晶振-----选择器-----PLL锁相环(MPLL和UPLL)具体内容见1------HCLK和PCLK分别挂载在AHB总线和APB总线上面-----在线上面又挂载了许多外设

1: 晶振经过锁相环, 在经过FCLK处理完的晶振频率直接给到ARM芯片(CPU); FCLK处理之后的晶振频率在经过HDIVN和PDIVN分频器的处理分别得到HCLK和PCLK ;

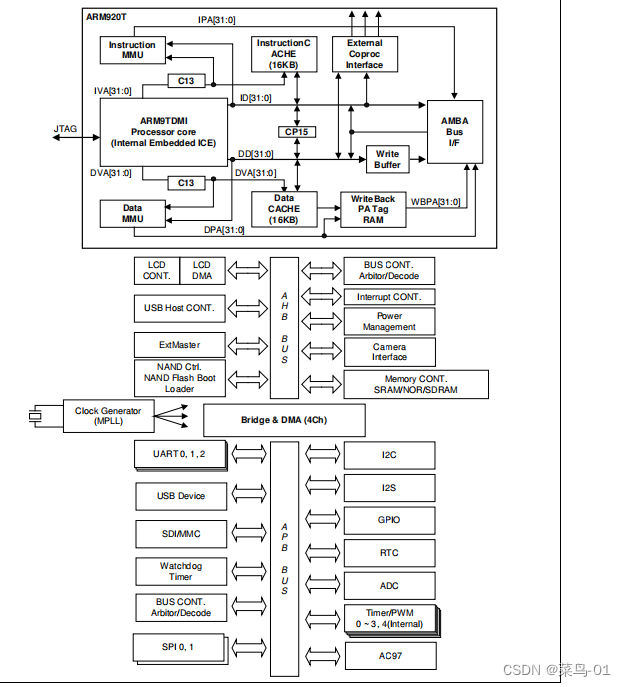

4:总线

时钟工作的最大频率:

5:寄存器

我们程序实现: FCLK=400MHZ HCLK=100MHZ PCLK=50MHZ

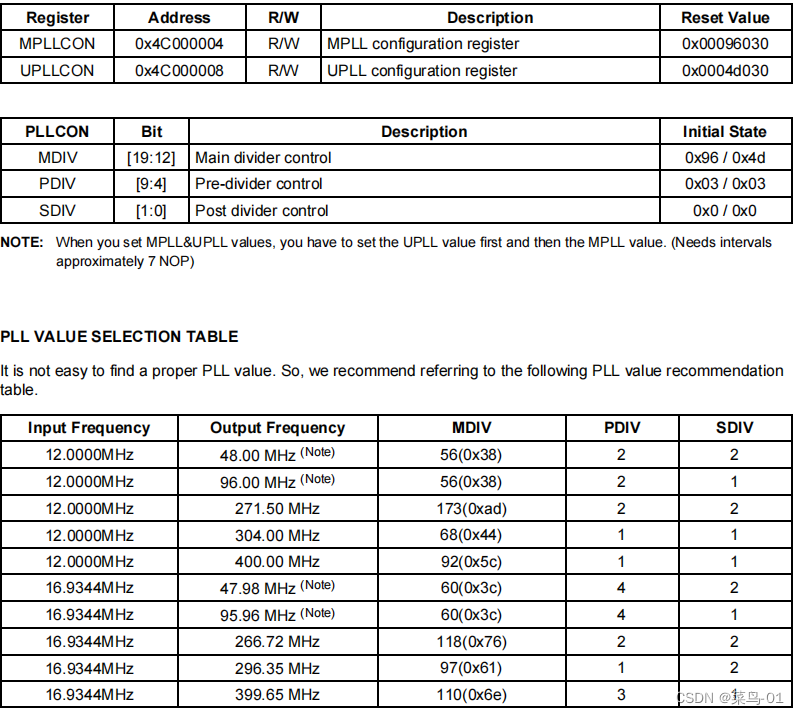

A:FCLK--MPLLCON

通过编辑MPLLCON寄存器的MDIV, PDIV, SDIV; 来得到FCLK相应的频率

我们看到了输入为12MHZ的晶振, 为了得到输出为400MHZ的晶振

MDIV=92(0x5c) PDIV=1 SDIV=1

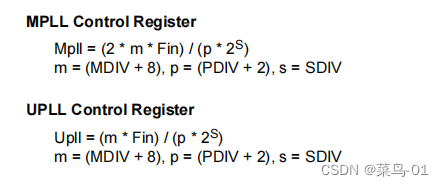

公式为:

    ldr r0, =0x4C000004
	ldr r1, =(92<<12)|(1<<4)|(1<<0)
	str r1, [r0]

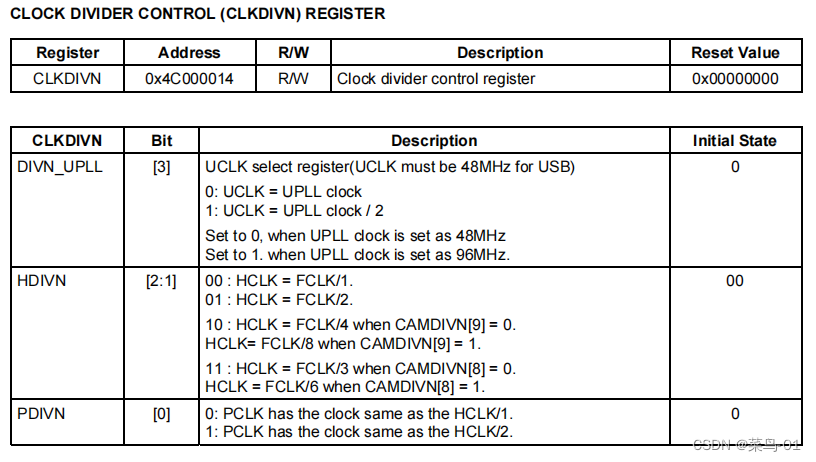

B:HCLK和PCLK--CLKDIVN

当CAMDIVN[9] = 0时, DHIVN[2:1]=10; DHIVN------400/4=100

PDIVN[0]=1--------PDIVN=100/2=50

CLKDIVN[2:0]=101=0x5

    ldr r0, =0x4C000014
	ldr r1, =0x5
	str r1, [r0]

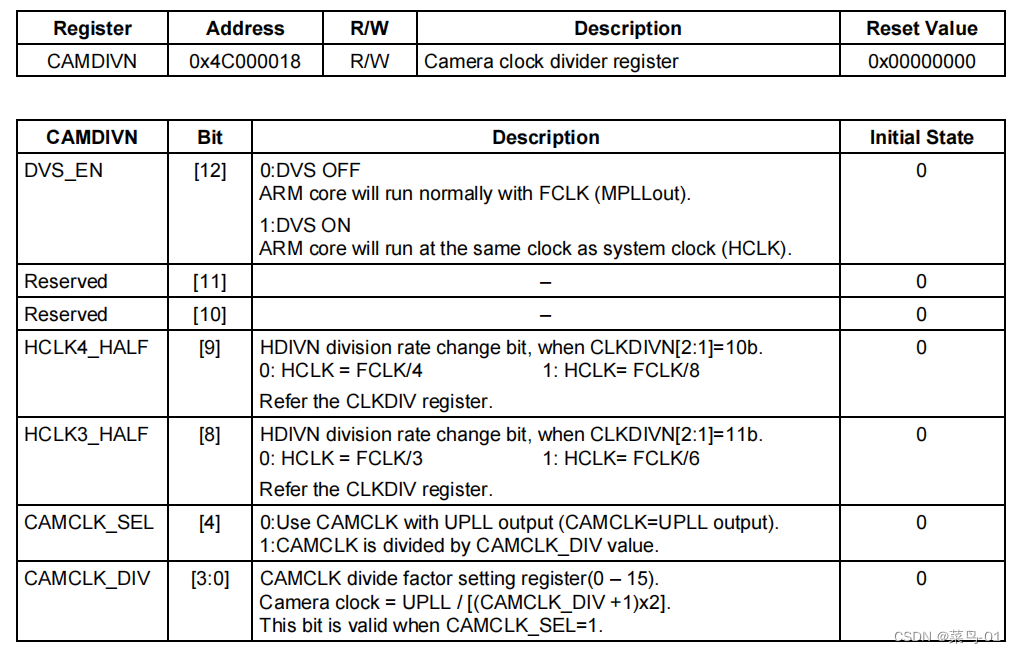

不要忘记了CAMDIVN[9] = 0

我们可以看到了第9为默认为0, 但是我们为了保险设置一下

    ldr r0, =0x4C000018
	ldr r1, =(0<<9)
	str r1, [r0]

完整代码

    ldr r0, =0x4C000018
	ldr r1, =(0<<9)
	str r1, [r0]

    ldr r0, =0x4C000014
	ldr r1, =0x5
	str r1, [r0]

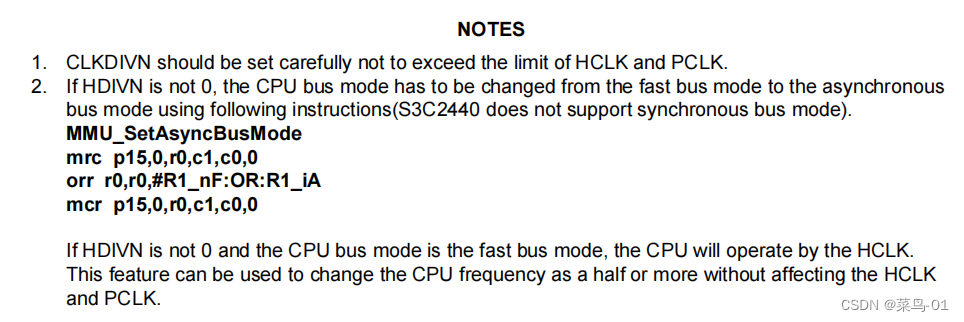

C:注意

1. CLKDIVN的设置要小心，不要超过HCLK和PCLK的限制。

2. 如果HDIVN不是O，则需要按照下面的说明将CPU总线模式从快速总线模式切换到异步总线模式(S3C2440不支持同步总线模式)。

3: 当HDIVN不为0且CPU总线模式为快速总线模式时，CPU将通过HCLK工作。该特性可以在不影响HCLK和PCLK的情况下，将CPU频率改变一半或更多。

所以我们需要在异步模式下工作, 将他调节为异步模式

/* 设置CPU工作于异步模式 */
	mrc p15,0,r0,c1,c0,0
	orr r0,r0,#0xc0000000   //R1_nF:OR:R1_iA
	mcr p15,0,r0,c1,c0,0

二:上电复位

1:上电复位

上电复位(XTIpll)上电复位顺序的时钟行为如图所示。晶体振荡器在几毫秒内开始振荡。当OSC (XTipll)时钟稳定后释放nRESET后，PLL开始按照默认PLL配置工作。然而，PLL通常在上电复位后不稳定，因此在软件重新配置PLLCON之前，Fin直接馈送到FCLK而不是Mpll (PLL输出)。即使用户在复位后不希望改变PLLCON寄存器的默认值，用户也应该通过软件将相同的值写入PLLCON寄存器。只有软件为PLL配置了新的频率后，PLL才会向新的频率重新启动锁相序列。FCLK可以配置为锁定时间后立即PLL输出(Mpll)。

这个nRESET。这里会维持一段时间。为什么一上电的时候nRESET不能够立刻拉高呢？因为。他要维持一段时间，等待你这个电源稳定，谁来帮你维持这个nRESET这么一段时间呢？我们的二四零里面有专用的复位芯片。

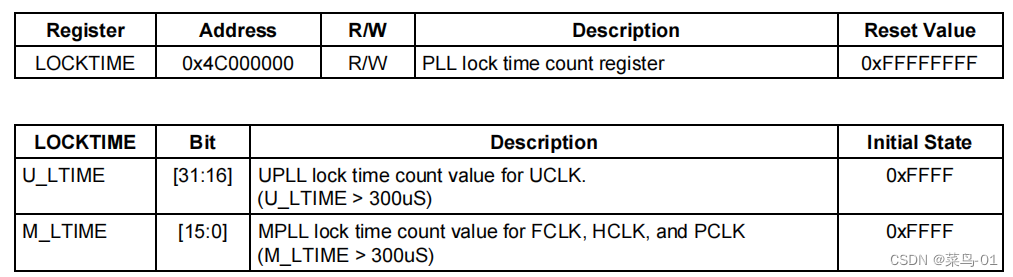

锁存时间寄存器

2:时钟选择

时钟源的选择S3C2440A的模式控制引脚(OM3和OM2)组合与源时钟选择的关系。OM[3:2]状态通过参考nRESET上升沿的OM3和OM2引脚在内部锁存。

虽然MPLL在复位后启动，但直到软件将有效设置写入MPLLCON寄存器时，MPLL输出(MPLL)才被用作系统时钟。在此有效设置之前，来自外部晶体或EXTCLK源的时钟将直接用作系统时钟。即使用户不想改变MPLLCON寄存器的默认值，用户也应该将相同的值写入MPLLCON寄存器。当OM[1:0]为11时，OM[3:2]用于确定测试模式。

三:代码


.text
.global _start

_start:
/* 关闭看门狗 */
	ldr r0, =0x53000000
	ldr r1, =0
	str r1, [r0]


/* 设置MPLL, FCLK : HCLK : PCLK = 400m : 100m : 50m */
	/* LOCKTIME(0x4C000000) = 0xFFFFFFFF */
	ldr r0, =0x4C000000
	ldr r1, =0xFFFFFFFF
	str r1, [r0]


/* CLKDIVN(0x4C000014) = 0X5, tFCLK:tHCLK:tPCLK = 1:4:8  */
    ldr r0, =0x4C000018
	ldr r1, =(0<<9)
	str r1, [r0]

    ldr r0, =0x4C000014
	ldr r1, =0x5
	str r1, [r0]

/* 设置CPU工作于异步模式 */
	mrc p15,0,r0,c1,c0,0
	orr r0,r0,#0xc0000000   //R1_nF:OR:R1_iA
	mcr p15,0,r0,c1,c0,0

/*设置MPLLCON*/
	ldr r0, =0x4C000004
	ldr r1, =(92<<12)|(1<<4)|(1<<0)
	str r1, [r0]

	/* 一旦设置PLL, 就会锁定lock time直到PLL输出稳定
	 * 然后CPU工作于新的频率FCLK
	 */


 /*设置内存: sp栈* 我们判断是nor启动还是nand启动/

	mov r1, #0
	ldr r0, [r1] /* 读出原来的值备份 */
	str r1, [r1] /* 0->[0] */
	ldr r2, [r1] /* r2=[0] */
	cmp r1, r2   /* r1==r2? 如果相等表示是NAND启动 */
	ldr sp, =0x40000000+4096 /* 先假设是nor启动 */
	moveq sp, #4096  /* nand启动 */
	streq r0, [r1]   /* 恢复原来的值 */
	 bl main


halt:
	b halt
