一：OLED使用原理
0.96寸----显示原理

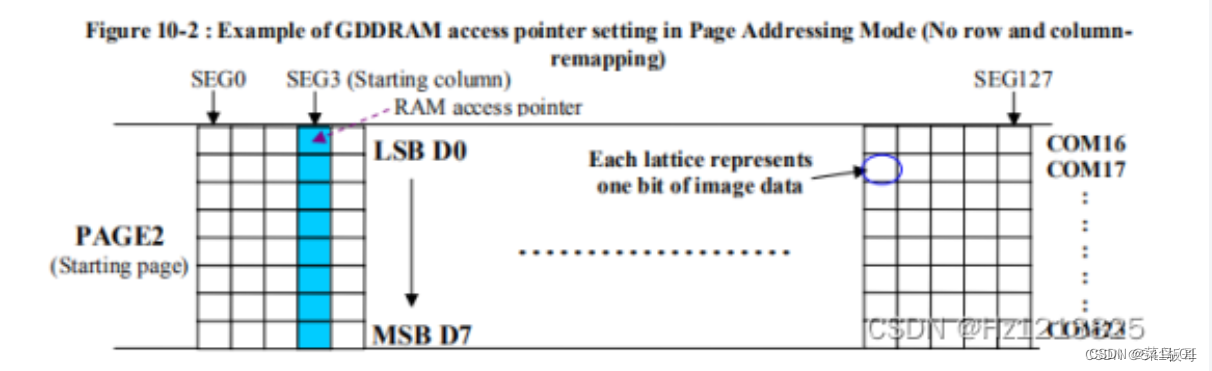

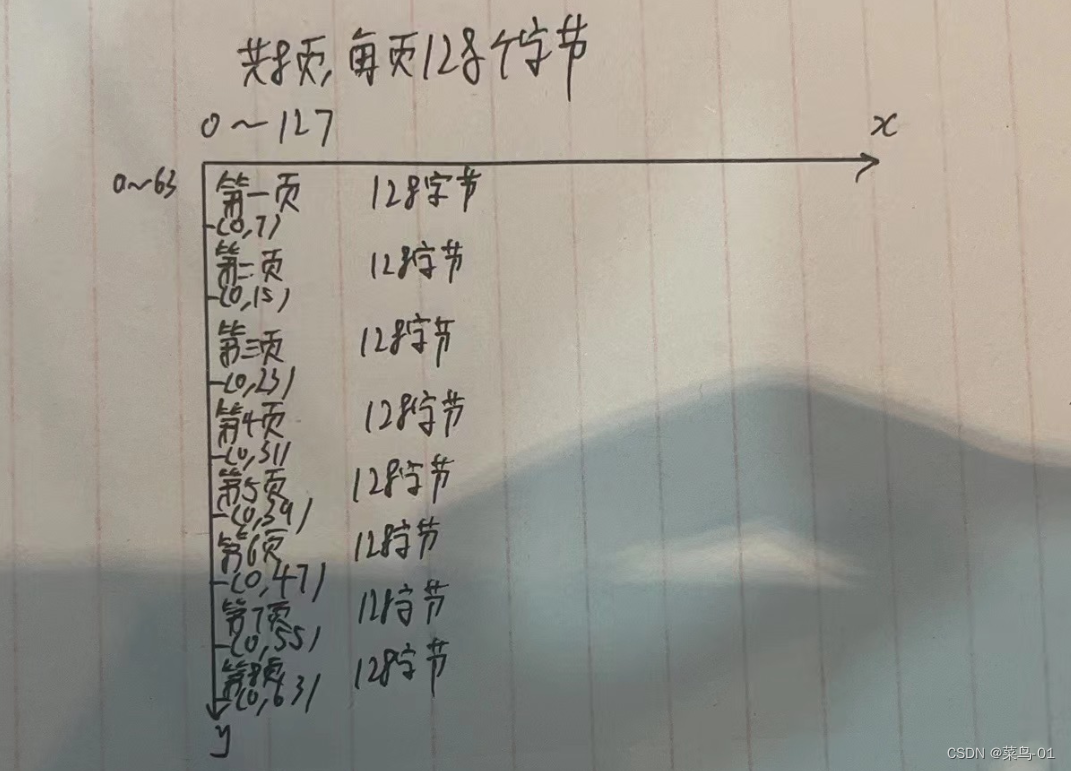

OLED的显存分布情况。我们可以理解为：水平方向分布了128个像素点，垂直方向分布了64个像素点。而驱动芯片在点亮像素点的时候，是以8个像素点为单位的。官方的例程推荐的是垂直扫描的方式，也就是先画垂直方向的8个像素点（如下图所示），所以我们在画点的时候Y的取值为0-7，X的取值为0-127。页是芯片设计者为了方便将同一列的8个点阵编成一组，用一个8bit数表示，这样的8行128个数被称为1页。（一共8页，每页128个字节）
硬件部分

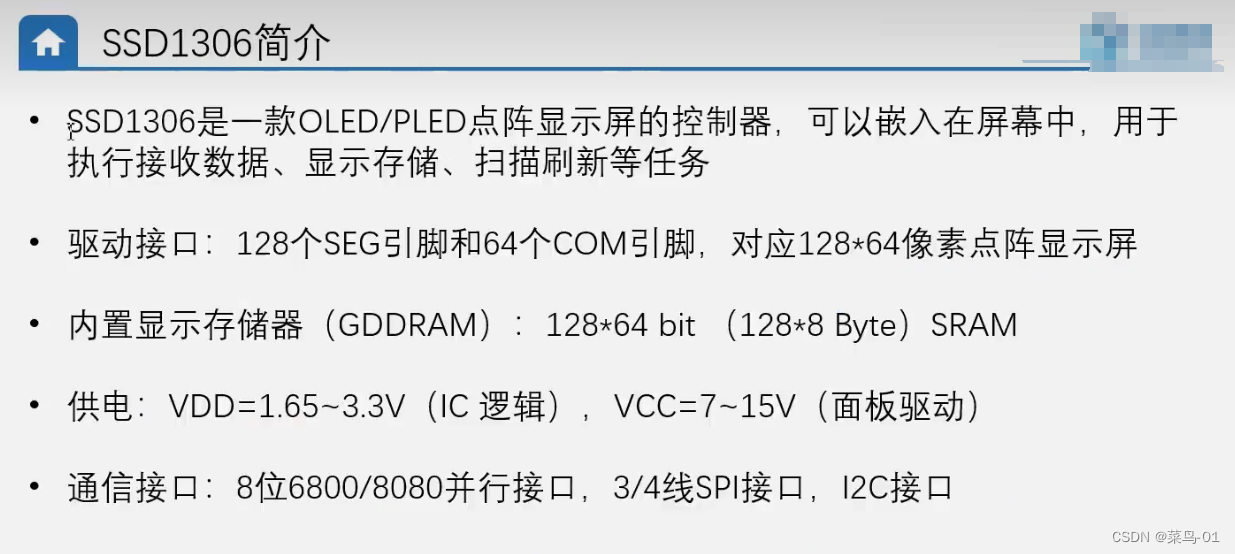

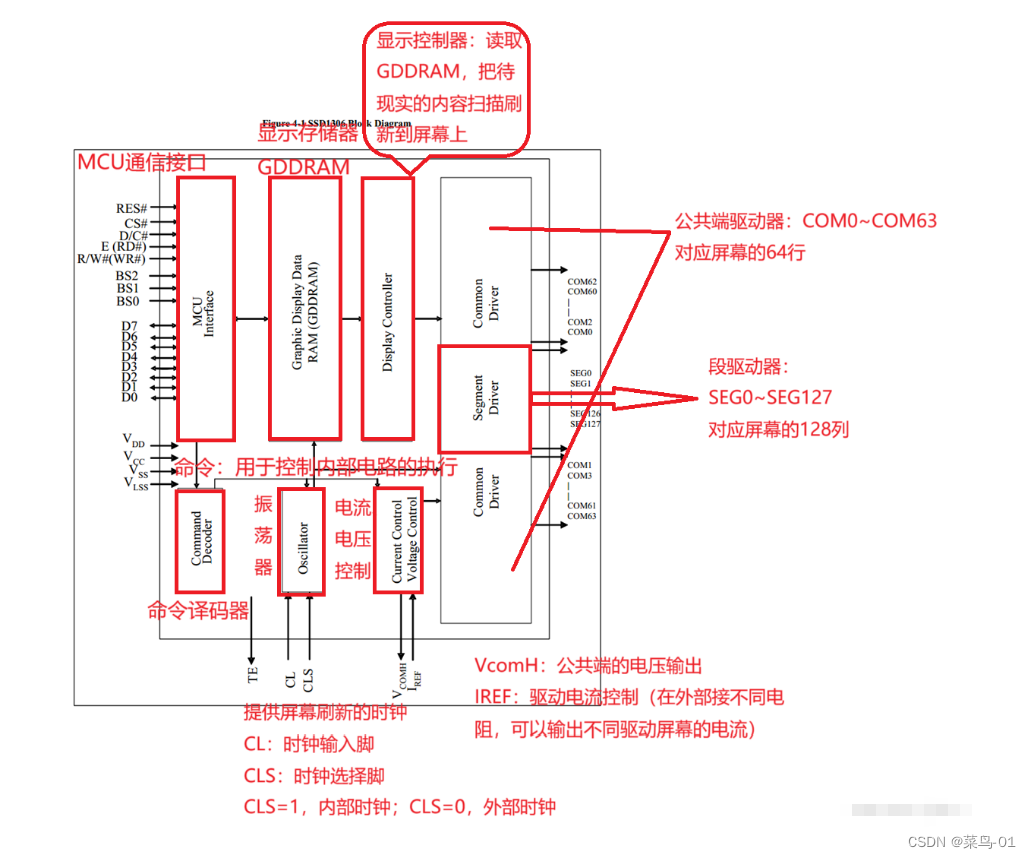

SSD1306框图及引脚定义
选择通信接口
设置相应的B0,B1，B2，可以选择我们不同的通信方式。
其他引脚在不同通信协议下的意义：
原理图
I2C：
可以看到B0,B1,B2.满足选择通信接口的要求
SPL接口原理图：
可以看到B0,B1,B2.满足选择通信接口的要求
软件部分
https://mp.csdn.net/mp_blog/creation/editor/1382864684线SPI的传输时序
串行传输只允许写，不允许读。因此，只有两个功能：写命令、写数据
E和R/W#时钟没用到，接低电平，CS#片选接低电平，表示始终选中此芯片
D/C#：高电平：数据，低电平：命令
D0：是串行时钟，在每个上升沿时，从机采样数据
D1：数据输入线，时钟线上升沿，数据维持稳定，从机采样数据。一个时钟，只发送一位
3线SPI的传输时序
D/C: D/C是借用SDIN引脚指定的,一个时钟，发送一位,但是在每个字节之前，先发送一个位，表示D/C之后，再跟8个位，传输一个字节。 每次传输的一个字节，都有9个位：第一个是D心，指定此字节是命令还是数据，剩下8个，才是真正的字节。
I2C的通信时序
串行传输只允许写，不允许读
Co（连续模式位）：Co = 1，每发送一个字节数据前都加一个Control byte（命令和数据可以灵活切换）
Co = 0，在字节数据前只发送一个Control byte，之后全部都是字节数据
D/C#表示了我们选择写数据还是写命令。
D/C#=1-------写数据。
D/C#=0------写命令

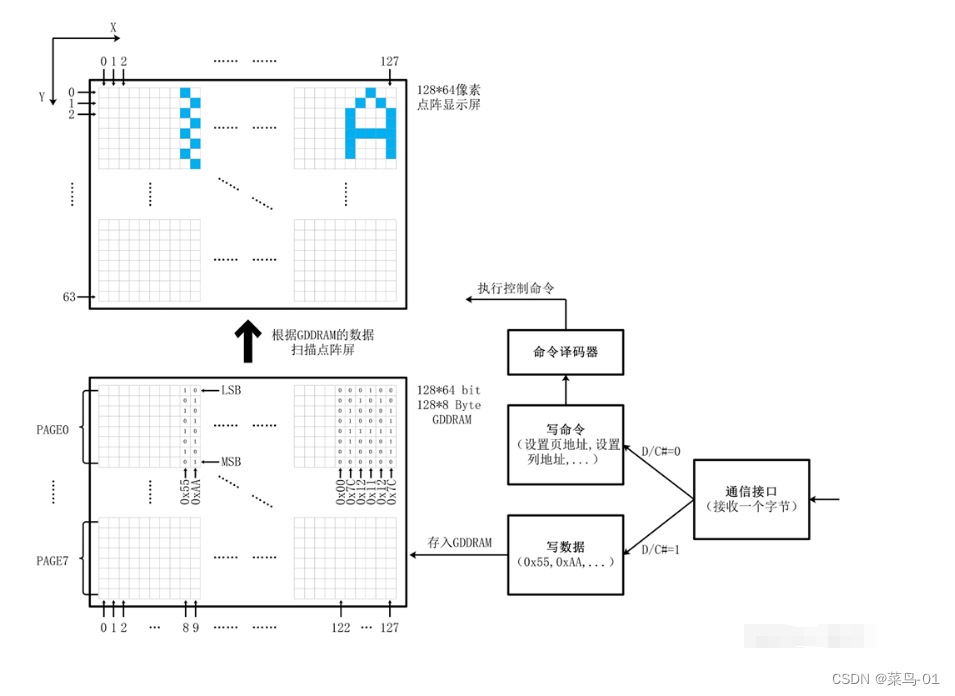

执行逻辑框图

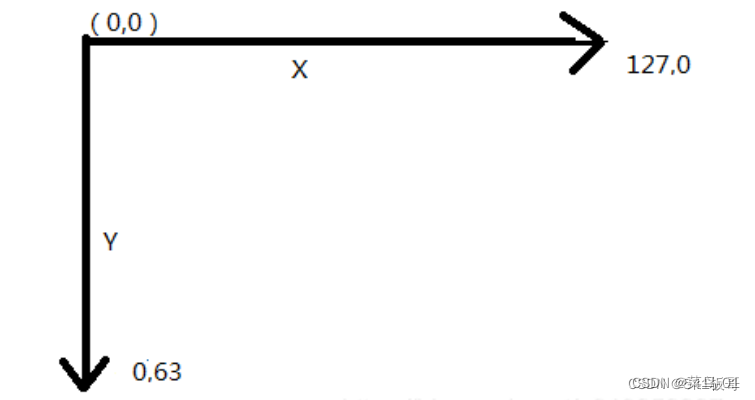

左上角：128*64bit像素的点阵显示屏，以左上角为原点，向右为x正轴（0~127），向下为y正轴（0~63）
左下角：128*8Byte的GDDRAM，x轴与点阵显示屏一样，y轴有所不同，8位一组分为一页，范围为PAGE0 ~ PAGE7，共8页。每传输一个字节数据，将其展开，纵向排列（LSB在上，MSB在下），一位控制一个像素点
每写完一个字节数据后，内部的地址指针自动向右移动一个单位。当写到页的最后一字节时，地址指针默认回到页的起始位置，也可以通过配置寻址模式实现自动换页，换到下一页的开头
如果想要实现Y坐标的任意指定，需要读取GGDRAM，但串行传输只允许写数据，那需要在程序中定义缓存数组来实现：先读写缓存数组，最后一起更新到屏幕的GDDRAM中

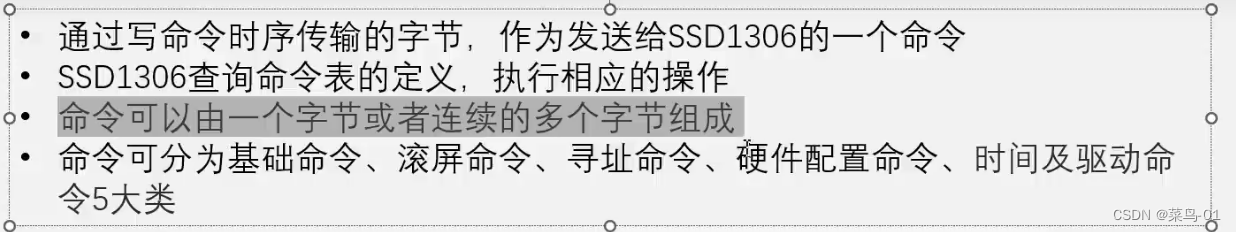

二：基本命令表
