Dev C++5.11如何使用自带的图形库graphics.h

1.问题描述

        笔者在用C++语言写A*算法代码的上机实验课时，发现明明引用了正确的头文件

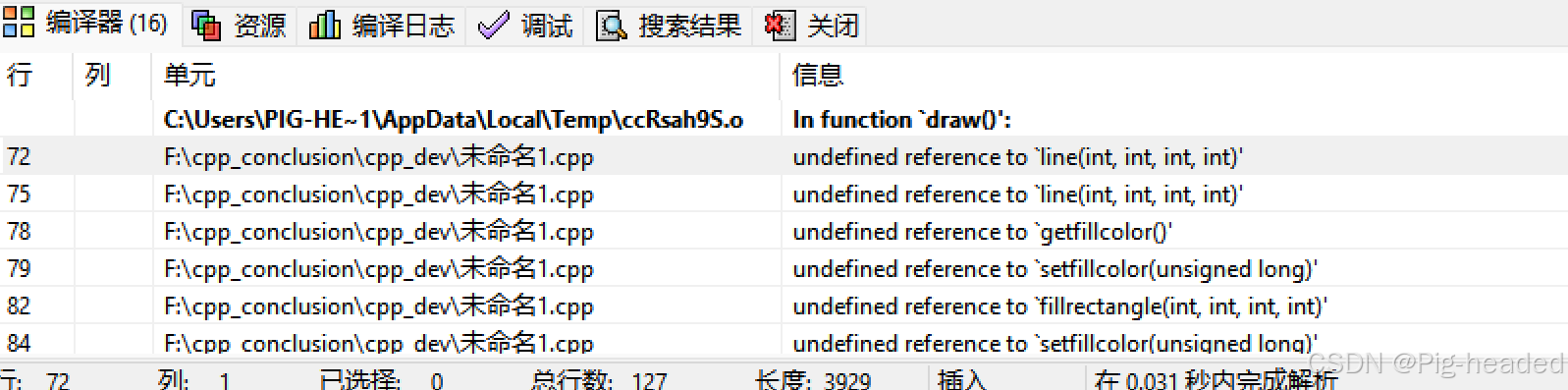

#include<graphics.h>，为什么其中该有的函数在调用时依然报未声明/定义的错误。

        通过搜索引擎发现，该图形库需要额外下载才能正常使用。

2.问题解决

2.1EasyX下载

链接：https://codebus.cn/f/a/0/0/488/easyx4mingw_20240601.zip

2.2文件迁移

现假设你下载的dev c++的路径为E:\Dev-Cpp

1.将下载好的 easyx4mingw_20240601.zip解压缩。

2.将 include 文件夹下的 easyx.h 和 graphics.h 拷贝到 E:\Dev-Cpp\MinGW64\x86_64-w64-mingw32\include 文件夹里。

3.将 lib64\libeasyx.a 拷贝到 E:\Dev-Cpp\MinGW64\x86_64-w64-mingw32\lib 文件夹里。

4.将 lib32\libeasyx.a 拷贝到 E:\Dev-Cpp\MinGW64\x86_64-w64-mingw32\lib32 文件夹里。

至此迁移完成。

2.3参数配置

在dev中新建空白项目、写代码、保存、编译......（这里省略）

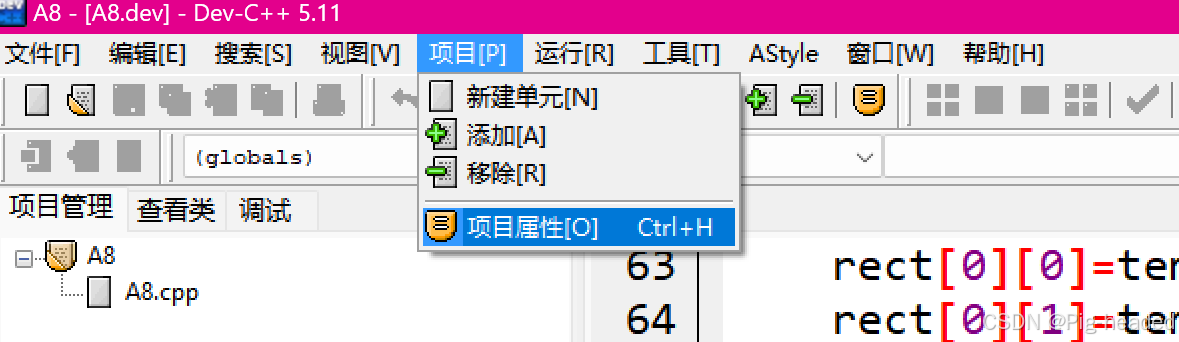

在导航栏中寻找：项目->项目属性

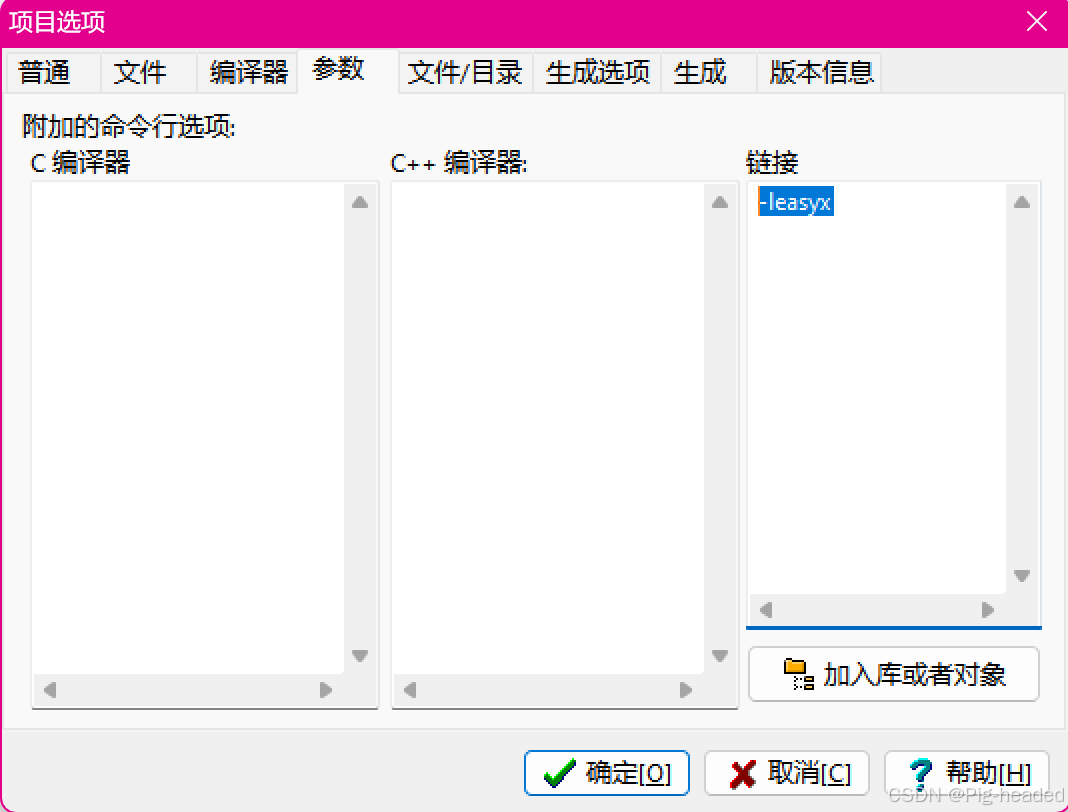

随后：参数->链接

复制 -leasyx输入进去，点击确定

3.代码测试

这是我调整后的可视化A*算法代码样例展示

#include<iostream>
#include<cstdio>
#include<vector>
#include<queue>
#include<graphics.h>
#include<cstdlib>
#include<ctime>
#include<unordered_set>
using namespace std;
const int WIDTH_BLOCK_NUM = 20;  //格子宽
const int HEIGHT_BLOCK_NUM = 20;  //格子高
const int WINDOWS_WIDTH = 800;  //屏幕宽
const int WINDOWS_HEIGHT = 800;  //屏幕高
const int MAX_MARK = 20;  //图格子最大值
const int MIN_MARK = 0;  //图格子最小值
int dir_x[]={1,1,1,0,0,-1,-1,-1};
int dir_y[]={1,-1,0,1,-1,1,-1,0};
struct Block{
public:
	Block(){}
    Block(int x, int y, int f, int g){
        this->x=x;
        this->y=y;
        this->f=f;
        this->g=g;
    }
    friend bool operator<(Block a, Block b) {
        return a.f+a.g>b.f+b.g;
    }
    int x,y,f,g;
};
priority_queue<Block>pq;
vector<Block>vec;
vector<Block>local_vec;
unordered_set<int>us;  //记录哪个点
Block start_block,end_block;
int randInt(int left, int right){
    return rand()%(right-left+1)+left;
}
void init(){
    start_block.x=randInt(MIN_MARK,MAX_MARK);  //随机生成出起始和截止点的坐标
    start_block.y=randInt(MIN_MARK,MAX_MARK);
    end_block.x=randInt(MIN_MARK, MAX_MARK);
    end_block.y=randInt(MIN_MARK, MAX_MARK);
    while(start_block.x==end_block.x||start_block.y==end_block.y){
        end_block.x=randInt(MIN_MARK,MAX_MARK);
        end_block.y=randInt(MIN_MARK,MAX_MARK);
    }
}
int position2mark(int x, int y){
    return x+y*WIDTH_BLOCK_NUM;
}
bool is_valid(int x,int y){
    if (x<0||y<0||x>=WIDTH_BLOCK_NUM||y>=HEIGHT_BLOCK_NUM){
        return false;
    }else return true;
}
void position2rectangle(struct Block&b,int rect[][2]){
    int width=WINDOWS_WIDTH/WIDTH_BLOCK_NUM;
    int height=WINDOWS_HEIGHT/HEIGHT_BLOCK_NUM;
    int temp_x=b.x*width;
    int temp_y=b.y*height;
    rect[0][0]=temp_x;
    rect[0][1]=temp_y;
    rect[1][0]=temp_x + width;
    rect[1][1]=temp_y + height;
}
void draw(){
    int width=WINDOWS_WIDTH / WIDTH_BLOCK_NUM;
    int height=WINDOWS_HEIGHT / HEIGHT_BLOCK_NUM;
    for(int i=0;i<WINDOWS_WIDTH;i+=width){
        line(i,0,i,WINDOWS_HEIGHT);
    }
    for(int i=0;i<WINDOWS_HEIGHT;i+=height){
        line(0,i,WINDOWS_WIDTH,i);
    }
    int arr[2][2];
    COLORREF prev_color=getfillcolor();
    setfillcolor(BLUE);
    for(Block b:local_vec){
        position2rectangle(b,arr);
        fillrectangle(arr[0][0],arr[0][1],arr[1][0],arr[1][1]);
    }
    setfillcolor(RED);
    for(Block b:vec){
        position2rectangle(b,arr);
        fillrectangle(arr[0][0],arr[0][1],arr[1][0],arr[1][1]);
    }
    setfillcolor(GREEN);
    position2rectangle(start_block,arr);
    fillrectangle(arr[0][0],arr[0][1],arr[1][0],arr[1][1]);
    position2rectangle(end_block,arr);
    fillrectangle(arr[0][0],arr[0][1],arr[1][0],arr[1][1]);
    setfillcolor(prev_color);
    Sleep(1000);
}
int main(){
    srand(unsigned(time(NULL)));
    init();
    initgraph(WINDOWS_WIDTH,WINDOWS_HEIGHT);
    Block temp=start_block;
    pq.push(temp);  //起点入队
    us.insert(position2mark(temp.x, temp.y));
    while(!(temp.x==end_block.x&&temp.y==end_block.y)){
        temp=pq.top();
        pq.pop();
        vec.push_back(temp);
        for(int i=0;i<8; ++i){  //枚举8个方向
            int temp_x=temp.x+dir_x[i];
            int temp_y=temp.y+dir_y[i];
            if(is_valid(temp_x,temp_y)&&!us.count(position2mark(temp_x,temp_y))){  //没越界且为第一次到达
                Block b;
                b.x=temp_x;
                b.y=temp_y;
                b.f=temp.f+(abs(dir_x[i])+abs(dir_y[i]))>1?14:10;
                b.g=(abs(temp_x-end_block.x)+abs(temp_y-end_block.y))*10;
                pq.push(b);
                us.insert(position2mark(temp_x,temp_y));
                local_vec.push_back(b);
            }
        }
        draw();
    }
    closegraph();
    return 0;
}

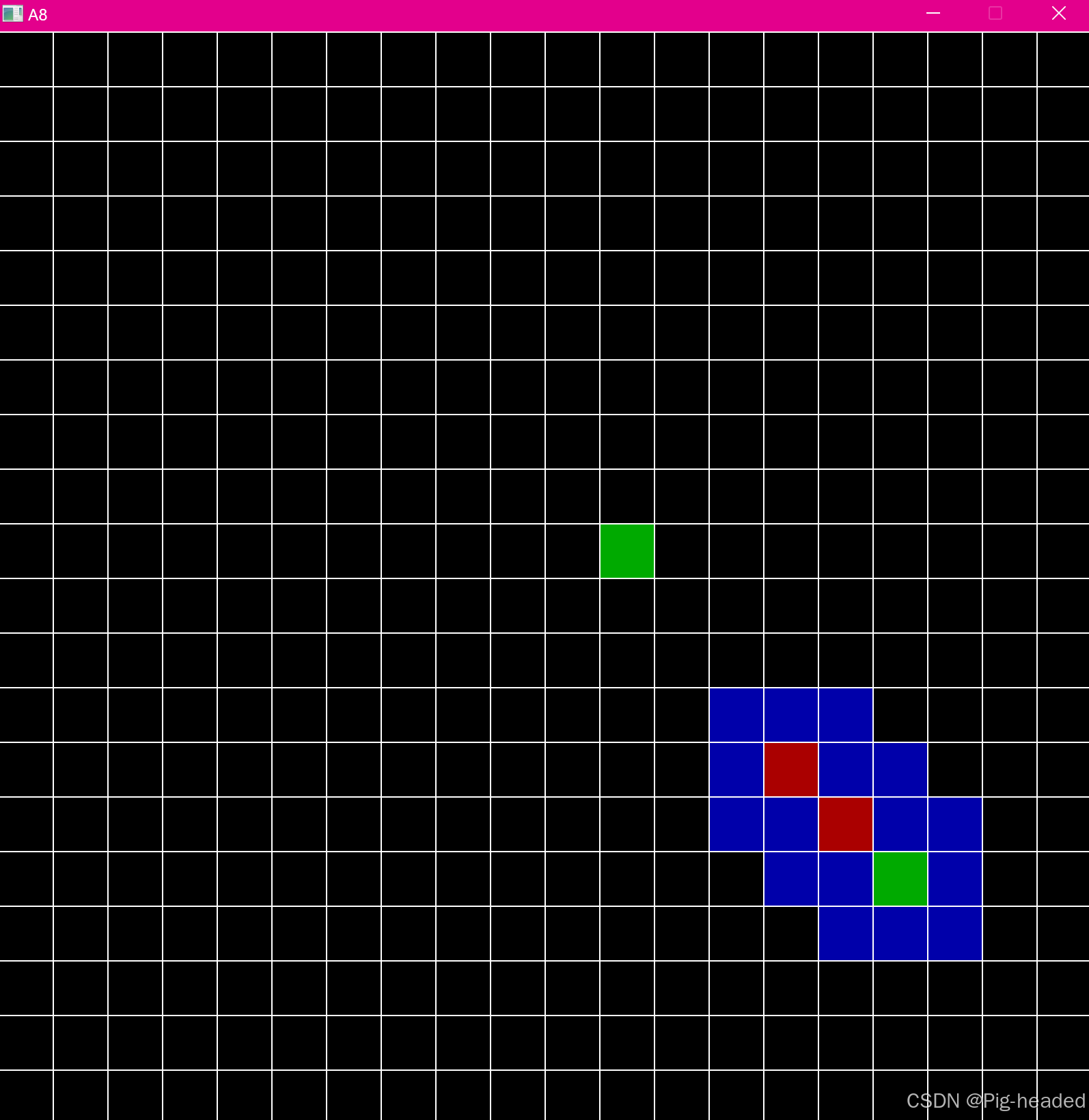

样例运行结果展示：

4.参考：在 CLion、Dev-C++ 或 Code::Blocks 下面配置 EasyX（2024-6-1 更新） - CodeBus
