红外遥控器的使用和详细解释

 infrared.c

#include "infrared.h"

/*
红外 --- PA8

*/

void Infrared_Init(void)
{
    GPIO_InitTypeDef	GPIO_InitStruct;
	EXTI_InitTypeDef    EXTI_InitStruct;
	NVIC_InitTypeDef 	NVIC_InitStruct;

	//使能SYSCFG时钟
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_SYSCFG, ENABLE);
	//使能GPIOA
	RCC_AHB1PeriphClockCmd(RCC_AHB1Periph_GPIOA, ENABLE);

	GPIO_InitStruct.GPIO_Pin	=	GPIO_Pin_8; 		//引脚
	GPIO_InitStruct.GPIO_Mode	=   GPIO_Mode_IN; 		//输入模式
	GPIO_InitStruct.GPIO_PuPd	=	GPIO_PuPd_UP;		//上拉
	GPIO_InitStruct.GPIO_Speed	=   GPIO_Speed_50MHz; 	//速度50MHZ
	GPIO_Init(GPIOA, &GPIO_InitStruct);

	//设置IO口与中断线的映射关系,必须分开写
	SYSCFG_EXTILineConfig(EXTI_PortSourceGPIOA,EXTI_PinSource8);

	EXTI_InitStruct.EXTI_Mode		=	EXTI_Mode_Interrupt; 	//中断
	EXTI_InitStruct.EXTI_Line		=	EXTI_Line8;  			//中断线8
	EXTI_InitStruct.EXTI_Trigger	=   EXTI_Trigger_Falling; 	//下降沿
	EXTI_InitStruct.EXTI_LineCmd	=   ENABLE; 				//中断线使能
	//初始化线上中断,设置触发条件等。
	EXTI_Init(&EXTI_InitStruct);


	NVIC_InitStruct.NVIC_IRQChannel			= EXTI9_5_IRQn; //中断通道
	NVIC_InitStruct.NVIC_IRQChannelCmd		= ENABLE;
	NVIC_InitStruct.NVIC_IRQChannelPreemptionPriority=0x02; //抢占优先级
	NVIC_InitStruct.NVIC_IRQChannelSubPriority =0x02;		//响应优先级
	NVIC_Init(&NVIC_InitStruct);

}

//计算高电平时间:  t*20us
u32 ir_pluse_high_time(void)
{
	u32 t=0;

	while(PAin(8))
	{
		t++;
		delay_us(20); //20微秒

		if(t > 250)   //大于5ms数据异常
			break;
	}
	return t;
}


void EXTI9_5_IRQHandler(void)
{
	u32 t=0;
	u32 ir_bit=0;
	u8  ir_valed=0;
	u32 ir_data = 0;
	u8  ir_cunt=0;

	//判断是否中断线8
	if(EXTI_GetITStatus(EXTI_Line8) == SET)
	{
		while(1)
		{

			if(PAin(8) == 1)  //等待到高电平,过滤低电平
			{
				t = ir_pluse_high_time();
				if(t>=250)  //收到高电平数据异常
					break;

				if(t>200 && t<250)  //高电平时间为4000us~5000内 4ms~5ms 收到同步码头
				{
					ir_valed = 1;   //有效的同步码头
					continue;
				}
				//若高电平持续时间为200~1000us内则为数据位为0:  560us在200~1000us
				else if(t>10 && t<50)
				{
					ir_bit = 0;
				}
				else if(t>60 && t<90)//若高电平持续时间为1200~1800us内则为数据位为1:  1680us在1200~1800us
				{
					ir_bit = 1;
				}

				if(ir_valed)
				{
					//将位数据移到到ir_data
					ir_data |= ir_bit<<ir_cunt;

					ir_cunt++;

					if(ir_cunt >= 32)
					{
						printf("ir_data = %#X\n",ir_data);
						break;
					}


				}



			}

		}

	}

	//清除中断标志位
	EXTI_ClearITPendingBit(EXTI_Line8);


}
 这个函数使用了exti中断,跟上几篇exti.c类似(先配置IO口,使用 EXTI (外部中断) 和 NVIC (嵌套向量中断控制器) 中断)

为什么在这段代码中使用了 EXTI (外部中断) 和 NVIC (嵌套向量中断控制器) 中断:

1. EXTI (外部中断):
   - STM32微控制器中的 EXTI 模块允许根据外部引脚状态的变化生成中断。(上几篇的exti.c是根据按键的变化生成中断
   - 在这段代码中,EXTI 中断用于检测连接到 PA8 引脚的红外接收器模块状态的变化。当红外接收器检测到红外信号时,它会改变 PA8 引脚的状态,触发外部中断。
   - `EXTI9_5_IRQHandler()` 函数是用于处理 EXTI 线 8 中断的中断服务程序 (ISR)。

每当 PA8 引脚的状态发生变化时,就会调用它。

就是上几篇提到的重要函数--中断服务函数

2. NVIC (嵌套向量中断控制器):(上篇提到过,当需要使用外部中断、定时器中断、串口中断等各种类型的中断时,NVIC 就会被用到。)
   - NVIC 负责控制 ARM Cortex-M 处理器中的中断系统,包括 STM32 微控制器。
   - 在这段代码中,NVIC 用于启用和配置 EXTI 中断
   - `NVIC_InitStruct` 用于为 EXTI9_5_IRQn 中断配置 NVIC 设置,指定其优先级并启用它。
   - NVIC 对于管理中断优先级和启用特定中断以触发相应的 ISR 至关重要

总之,EXTI 中断用于检测红外接收器输出状态的变化(连接到引脚 PA8),而 NVIC 用于配置和管理 EXTI 中断,以确保在中断发生时执行相应的 ISR (`EXTI9_5_IRQHandler()`)。这使得微控制器能够及时响应传入的红外信号。

这段代码是如何被执行的?

1. 初始化:
   - 在程序开始时,会执行初始化函数 `Infrared_Init()`。该函数用于初始化红外接收器所使用的引脚 (PA8) 以及外部中断 (EXTI) 和中断控制器 (NVIC)

2. 中断触发:
   - 当红外接收器检测到红外信号时,会改变连接到 PA8 引脚的状态。此时,PA8 引脚的状态变化会触发外部中断 EXTI。中断触发条件是 PA8 引脚的状态从低电平变为高电平 (或者从高电平变为低电平,根据配置而定)。

3. 中断服务程序 (ISR) 执行:
   - 当外部中断 EXTI 被触发时,会调用相应的中断服务程序 `EXTI9_5_IRQHandler()`
   - 在 `EXTI9_5_IRQHandler()` 中,会检查中断标志,确定是哪个外部中断触发了中断。然后,根据实际情况执行相应的操作。在这个例子中,它处理了与 PA8 引脚 (红外接收器) 相关的中断。

4. 处理红外数据:
   - 在 `EXTI9_5_IRQHandler()` 中,会根据红外接收器接收到的信号高低电平持续时间来解码红外数据。通过计算红外信号的高电平持续时间,可以区分同步码头和数据位。然后将解码后的数据打印输出,或者根据需要进行其他处理。

5. 中断处理完成:
   - 处理完红外数据或其他操作后,中断服务程序执行完毕,程序返回到主循环或者等待下一次中断触发。

这样,通过外部中断 EXTI 和中断控制器 NVIC,程序能够在红外接收器接收到信号时及时响应并处理相应的数据。

infrared.h

#ifndef __INFRARED_H_
#define __INFRARED_H_
#include "stm32f4xx.h"
#include "sys.h"
#include "delay.h"
#include "usart.h"

void Infrared_Init(void);


#endif

 main.c

#include "stm32f4xx.h"
#include "led.h"
#include "key.h"
#include "exti.h"
#include "delay.h"
#include "pwm.h"
#include "usart.h"
#include "string.h"
//#include "hcsr04.h"
#include "infrared.h"

#define LED0_ON 	GPIO_ResetBits(GPIOF,GPIO_Pin_9)      	//开灯
#define LED0_OFF 	GPIO_SetBits(GPIOF,GPIO_Pin_9)      	//关灯






u8 Usart_Data;
u8 rx_flag = 0;  		//表示串口接收标志 rx_flag = 1表示接收完成 rx_flag = 0未完成
u8 buffer[64] = {0};	//接收存储数据数组
u8 rx_buffer[64] = {0};	//接收存储数据数组
u8 rx_i,rx_count=0;



void USART1_IRQHandler(void)
{


   //若是非空,则返回值为1,与RESET(0)判断,不相等则判断为真
   if(USART_GetITStatus(USART1, USART_IT_RXNE) != RESET)
   {

		/* DR读取接受到的数据*/
		buffer[rx_count++] = USART_ReceiveData(USART1);	 //先赋值再加

	   if(buffer[rx_count-1] == ':')  //判断是否接收到结束标志
	   {
		    for(rx_i=0; rx_i<rx_count-1; rx_i++)
		   {
				rx_buffer[rx_i] = buffer[rx_i]; //将数据存储在rx_buffer数组中
		   }

		   rx_flag 	= 1; 	//rx_flag = 1表示接收字符串完成
		   rx_count = 0;

		   memset(buffer, 0, sizeof(buffer));
	   }

		//判断为真后,为下次中断做准备,则需要对中断的标志清零
		USART_ClearITPendingBit(USART1,USART_IT_RXNE);
   }

}








//这是一个主函数
int main(void)
{

	u16 value = 0;

	//NVIC分组 抢占优先级两位:0~3  响应优先级两位:0~3
	NVIC_PriorityGroupConfig(NVIC_PriorityGroup_2);

	Delay_Init();
	Led_Init();
	Usart1_Init();
	Infrared_Init();


	while(1)
	{


		delay_s(1);


	}

	return 0;
}

 README

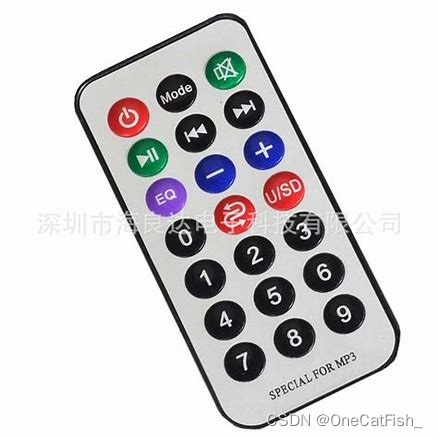

这个模块实现了红外遥控器控制信号在串口输出。(代码很完整,加上上几篇的usart.c和usart.h就可以完完全全实现。)经过我亲手实验证明,下面两种红外遥控器都可以:
