二极管、三级管基础知识

目录

1.半导体

1.1.N型半导体

1.2.P型半导体

1.3.PN结

PN结的构成

PN结的单向导电性

2.二级管

2.1.二极管的构成

2.2.伏安特性

正向特性

反向特性

2.3.主要参数

2.4.稳压二极管

基本功能概述

伏安特性和符号

主要参数

3.三极管

3.1.结构及符号

3.2. 三极管的特性曲线及主要参数

三极管的特性曲线

主要参数

3.3.三级管的电流分配及放大作用

3.4.三极管开关电路


1.半导体

1.1.N型半导体

(1)在硅(或锗)半导体中掺入微量的五价元素,如磷(P)、砷(As)等,即构成N型半导体。

(2)N型半导体中,自由电子为多数载流子;N型半导体主要靠自由电子导电。

1.2.P型半导体

(1)在硅(或锗)半导体中掺入微量的三价元素,如硼(B)、铟(In)等,即构成P型半导体。

(2)P型半导体中,空穴为多数载流子;P型半导体主要靠空穴导电。

1.3.PN结

PN结的构成

将P型半导体与N型半导体制作在同一块半导体(通常是硅或锗)基片上,在它们的交界面就形成空间电荷区称为PN结。

PN结的单向导电性

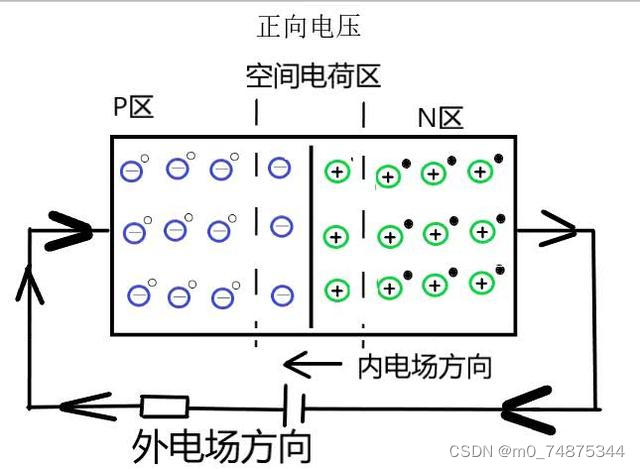

(1)PN结外加正向电压:PN结P端接高电位,N端接低电位,称PN结外加正向电压,又称正向偏置。如图所示


 PN结正向导通时,通过PN结的电流(正向电流)大,而PN结呈现的电阻(正向电阻)小。

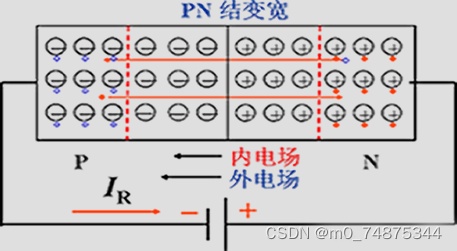

(2)PN结外加反向电压:PN结N端接高电位,P端接低电位,称PN结外加反向电压,又称反向偏置。如图所示


 PN结反向导通时,通过PN结的电流(正向电流)小,而PN结呈现的电阻(反向电阻)大。

2.二级管

2.1.二极管的构成

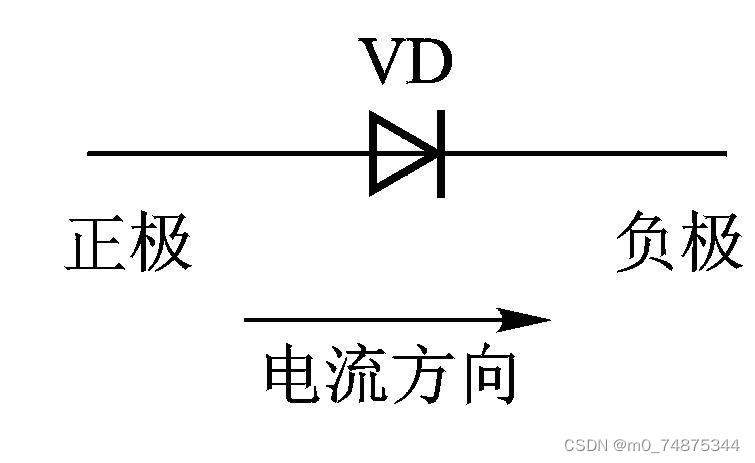

二极管是由外加引线和一个带管壳的PN结构成。由PN结P区引出的为正极,N区引出的为负极。


2.2.伏安特性

正向特性

(1)正向死区:当二极管所加的正向电压较小时(0<U<Uth),二极管上流过的电压为0,二极管截止,此区域称为死区,Uth称为死区电压。硅二极管的Uth约为0.5V,锗二极管的Uth约为0.1V。

(2)正向导通:当二极管所加的正向电压大于死区电压时,正向电流增加,二极管导通。硅二极管的正向导通压降约为0.7V,锗二极管约为0.3V。

反向特性

(1)反向截止:当二极管外加反向电压时,反向电流很小。此时二极管呈现的电阻很大,二极管此时处于截止状态。

(2)反向击穿:当反向电压的值增大到反向击穿电压UBR时,反向电压稍有增大,反向电流就会急剧增大,此现象称为反向击穿。

2.3.主要参数

(1)最大整流电流 IF :当电流流经PN 结时,会引起管子发热,温度上升,如果电流太大,使温度超过允许限度(硅管为140C左右,锗管为90C左右)时,会烧坏管子。实际应用时正向平均电流不能超过此值。

(2)反向击穿电压 UBR :是指二极管击穿时的电压。一般芯片手册中会给出的最高工作电压(峰值)URM约为击穿电压的一半,以确保二极管安全工作。

(3)反向饱和电流 Is :是指管子没有击穿时的反向电流值。其值越小,说明二极管的单向导由性越好。

2.4.稳压二极管

基本功能概述

稳压二极管又名齐纳二极管,简称稳压管,容易发生击穿,其击穿时的电压基本上不随电流变化而变化,从而达到稳压的目的。稳压管工作于反向击穿区。

伏安特性和符号

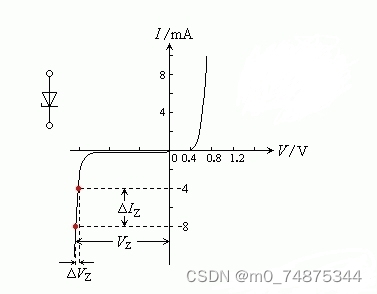

如图所示为稳压管的伏安特性和符号。稳压管的伏安特性和普通二极管类似,但它的反向击穿特性比较陡直,且其反向击穿也是可逆的。从图中击穿特性可以看出,稳压管反向击穿后,电流变化范围很大,但稳压管两端的电压变化很小。利用这一特性,稳压管在电路中可以起到稳压作用。


主要参数

(1)稳压电压 Uz:当稳压管中的电流为规定值时,稳压管在电路中其两端产生的温度电压。

(2)稳定电流 Iz:稳压管在工作状态时,若稳压管中流过的电流小于Izmin则没有稳压作用;若大于Izmax则会因过流而损坏。

(3)最大耗散功率 PM:稳压管正常工作时,若使用中稳压管的功率损耗超过此值,管子会因过热而损耗。

3.三极管

3.1.结构及符号

半导体三极又称晶体三极管,一般简称晶体管。它是通过一定的制作工艺,将两个PN结结合在一起的器件,两个PN结相互作用,不同于单个PN结的性能,使三极管成为一个具有控制电流作用的半导体器件。三极管可以用来放大微弱的信号和作为无触点开关。

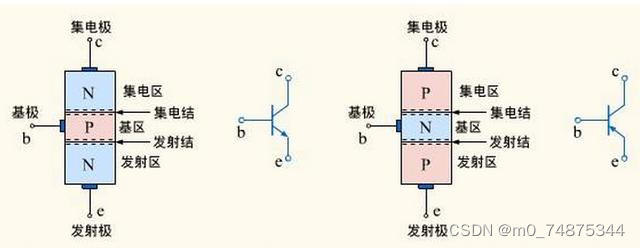

三极管从结构上来讲分为两类:NPN型和PNP型三极管。如图所示为三极管的结构示意图和符号。

3.2. 三极管的特性曲线及主要参数

三极管的特性曲线

三极管的特性曲线是指三极管的各电极电压与电流之间的关系曲线,它反映出三极管的特性。以NPN三级管为例,特性曲线有以下两种。

(1)输入特性曲线

如图所示,这是UCE≥1V时的输入特性。三极管的输入特性曲线与二极管相似,也有一段死区。当发射结电压UBE大于死区电压时,三极管才会出现基极电流IB,这时三极管才会完全进入放大状态。

 (2)输出特性曲线

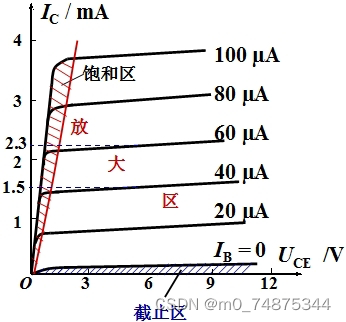

它是指一定基极电流IB下,三极管的集电极电流IC与电压UCE之间的关系曲线。如图所示,在不同的基极电流IB下,可以得出不同的曲线。因此改变IB的值,所得到的三极管输出特性曲线是一组曲线。

 当IB一定时(如IB=40uA)时,在UCE到达一定值后,其对应曲线几乎与横坐标平行。这表示三极管具有恒流的特性。

三极管有四个工作状态,如下表所示。

电位关系偏置状态工作状态
UC>UB<UE发射结和集电结均反偏截止
UC>UB>UE发射结正偏集电结反偏放大
UC<UB>UE反射结和集电结均正偏饱和
UC<UB<UE发射结反偏集电结正偏倒置

截止区

三极管处于截止状态时,三极管的集电结和发射结之间电阻很大,三极管相当于一个开关断开。

放大区

三极管处于截止状态时,基极电流IB微小的变化会引起集电极电流IC较大的变化,有电流关系式IC=βIB。

饱和区

处于饱和状态时,三极管的电流放大能力下降,通常有IC<βIB。

倒置状态

处于倒置状态时,它的两个PN 结的偏置情况与工作在放大状态时是相反的:发射结反向偏置,集电结正向偏置。因此,集电结可能烧毁,而发射结可能击穿。

主要参数

三极管的参数有很多,如电流放大系数、反向电流、耗散功率、集电极最大电流、最大反向电压等,这些参数都可以查半导体手册来得到。三极管的参数能帮助我们选择需要的三级管,下面介绍三极管的几个详细参数。

(1)共射极电流放大系数β

是指从基极输入信号,从集电极输出信号,在共发射极接法下的电流放大系数。在共发射极接法下,三极管集电极电流与基极电流的比值称为共射极电流放大系数β,表达式为:

β=IC/IB

(2)极间反向电流

集电极基极间反向饱和电流ICBO。指发射极开路时,在其集电极上加反向电压得到的反向电流。ICBO对温度十分敏感,该值越小,三极管的温度特性越好。

集电极反射极间穿透电流ICEO。ICEO会随温度升高而增大,它也是衡量三极管热稳定性的一个重要参数,其值越小,三极管的热稳定性就越好。

(3)极限参数

集电极最大允许电流ICM。三极管正常工作时集电极电流IC要小于ICM,否则,管子的性能会下降,严重时会因过流而损坏。

集电极最大允许损耗功率PCM。它表示集电结上允许损耗功率的最大值,超过此值,三极管的性能会下降甚至烧坏。

反向击穿电压。三极管有两个PN结,其反向击穿电压有以下几种。

UEBO——集电极开路时,发射极与基极之间允许的最大反向电压。

UCBO——发射极开路时,集电极与基极之间允许的最大反向电压。

UCEO——基极开路时,集电极与发射极之间允许的最大反向电压值,一般为几十伏到几百伏以上。

选择三级管时,要保证反向击穿电压要大于工作电压的两倍以上。

3.3.三级管的电流分配及放大作用

 要想实现三极管的电流放大作用,需要给三极管各电极加上正确的电压(反射极正偏集电极反偏),三极管的放大功能实质上就是分配和控制电流。

PNP管与NPN管的工作过程类似,只是所加的电压极性、工作的电流方向与NPN刚好相反。

PNP三极管工作电流流向是由IE流向IC和IB,NPN工作电流流向是由IC和IB流向IE。

三极管的电流分配公式及放大关系式为:IE=IC+IB     IC=βIB

3.4.三极管开关电路

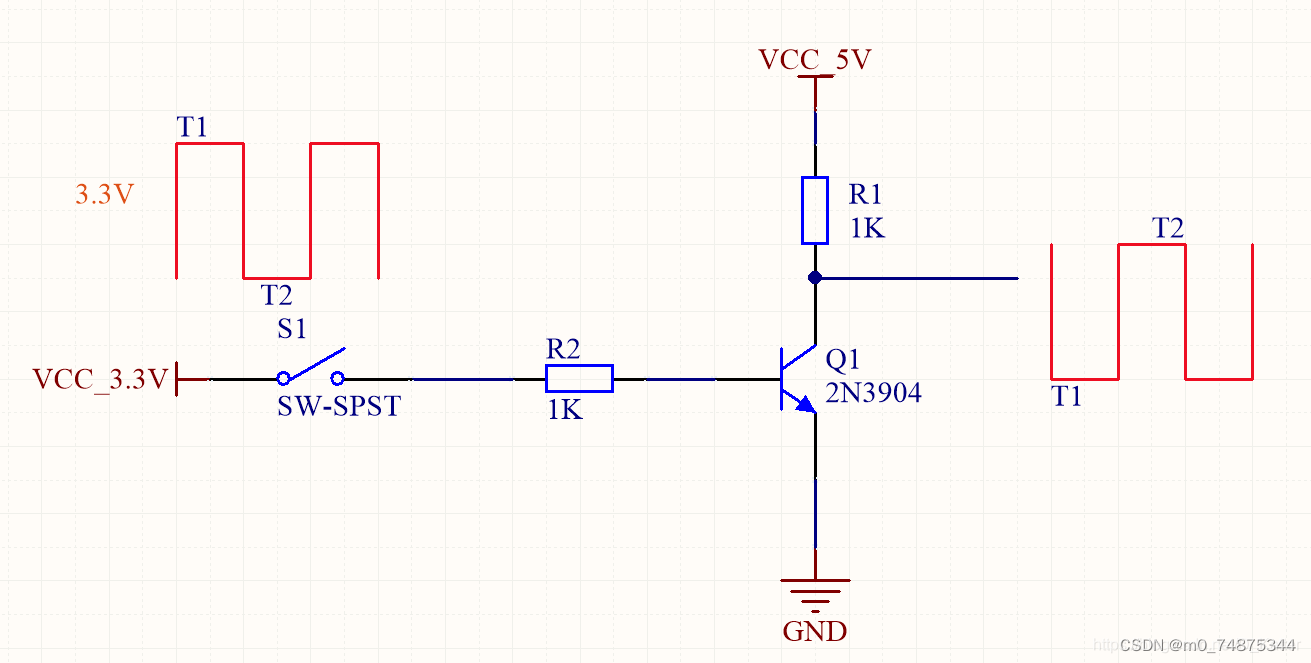

一般的机械开关都会有机械损耗所以会存在一定的使用寿命,而利用三极管的导通与截止特性可以实现无接触、不存在机械损耗和高频开合的开关。电路如图所示。
