基于51单片机的多量程数字电压表

 目录

具体实现功能

 设计介绍

51单片机简介

资料内容

仿真实现(protues8.7)

程序(Keil5)

全部内容


具体实现功能

1、输入直流电压值,自动选择量程,处理后利用LCD1602进行显示。
2、仿真模拟实现直流电压的测量与显示,可进行四个量程的切换(2V、20V、200V、500V)。

 设计介绍

51单片机简介

51单片是一种低功耗、高性能CMOS-8位微控制器,拥有灵巧的8位CPU和可编程Flash,使得51单片机为众多嵌入式控制应用系统提供灵活、高效的解决方案。

本设计所使用的芯片可兼容以下所有的51系列单片机(包括AT系列和STC系列)。

资料内容

仿真实现(protues8.7)

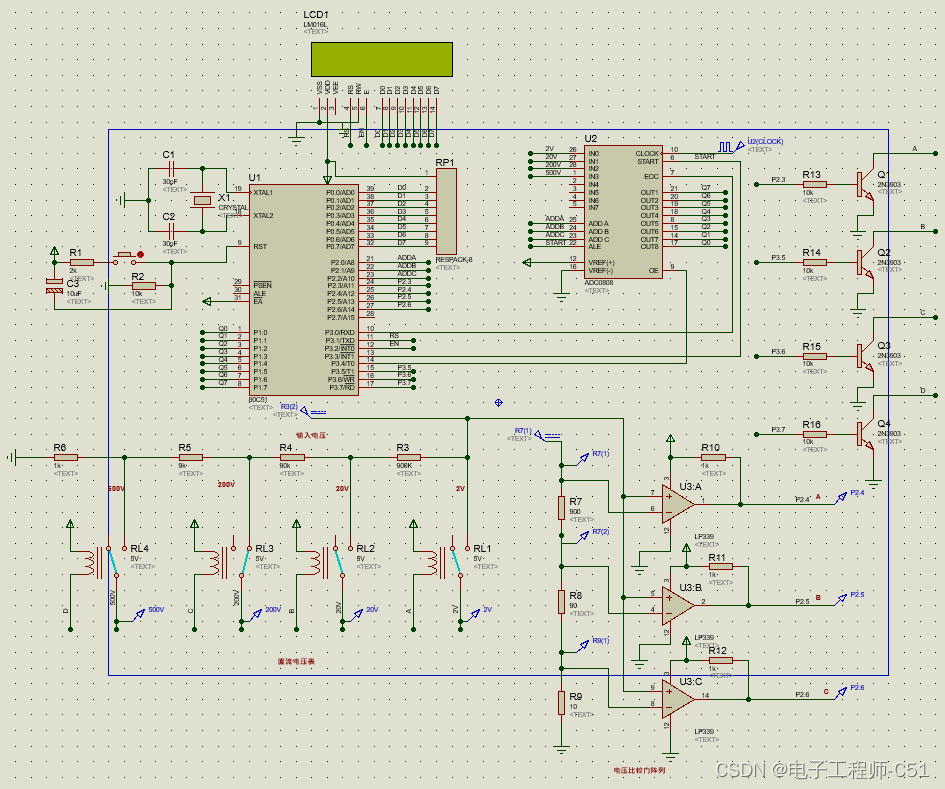

本设计利用protues8.7软件实现仿真设计,具体如图。

程序(Keil5)

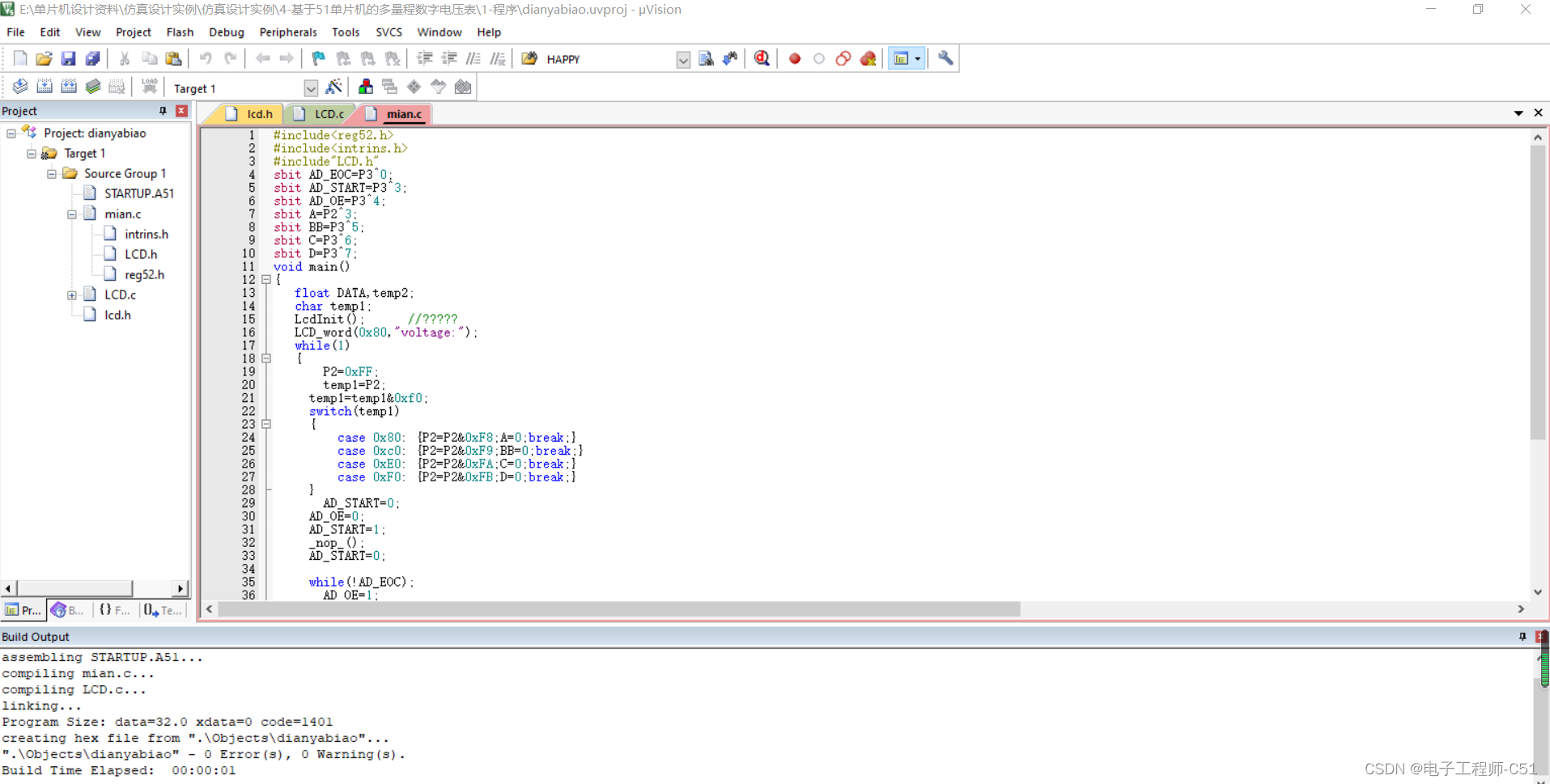

本设计利用KEIL5软件实现程序设计。

主函数如下:

void main()
{
   float DATA,temp2;
   char temp1;
   LcdInit(); 	   //LCD初始化
   LCD_word(0x80,"voltage:");
   while(1)
   {
  	   P2=0xFF;
       temp1=P2;
	   temp1=temp1&0xf0;
	   switch(temp1)
	   {
	       case 0x80: {P2=P2&0xF8;A=0;break;}
	   	   case 0xc0: {P2=P2&0xF9;BB=0;break;}
	   	   case 0xE0: {P2=P2&0xFA;C=0;break;}
	   	   case 0xF0: {P2=P2&0xFB;D=0;break;}
	   }
     AD_START=0;
	   AD_OE=0;
	   AD_START=1;
	   _nop_();
	   AD_START=0;

	   while(!AD_EOC);
       AD_OE=1;
	   temp2=P1;
	   AD_OE=1;
	   DATA=temp2/255.0*5.0;
	   temp1=P2;
	   temp1=temp1&0x0f;
	   switch(temp1)
	   {
	   	  case 0x08:DATA=DATA*1;break;
		  case 0x09:DATA=DATA*10;break;
		  case 0x0A:DATA=DATA*100;break;
	   	  case 0x0B:DATA=DATA*1000;break;
	   }
       LCD_DATA(0x89,DATA);
	   LCD_word(0x80+15,"V");
  }
 }

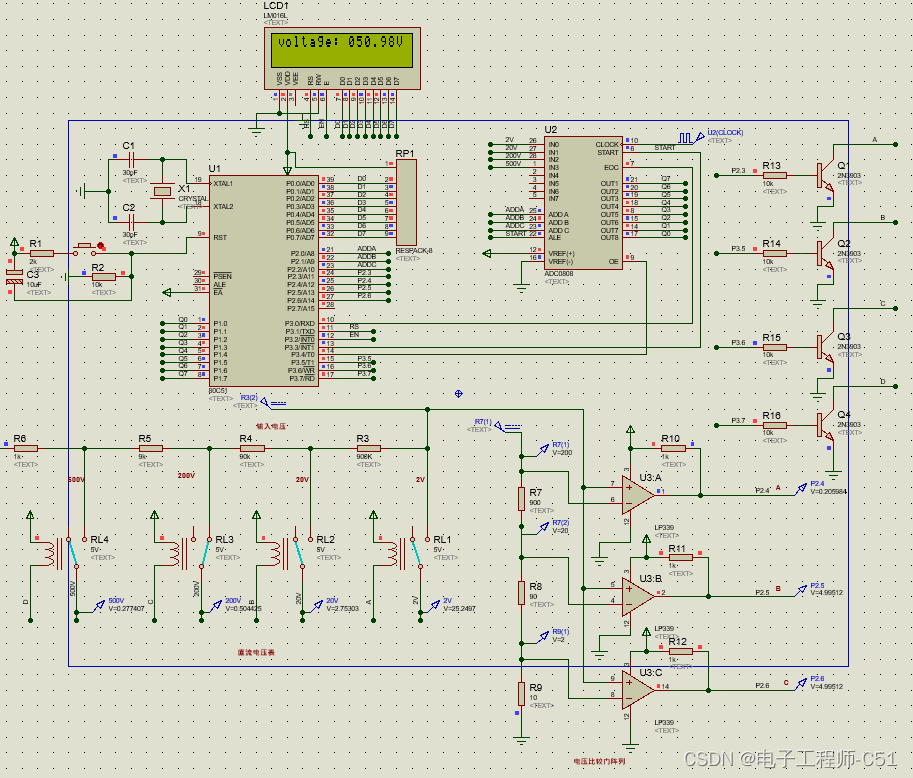

程序运行结果如图:

全部内容

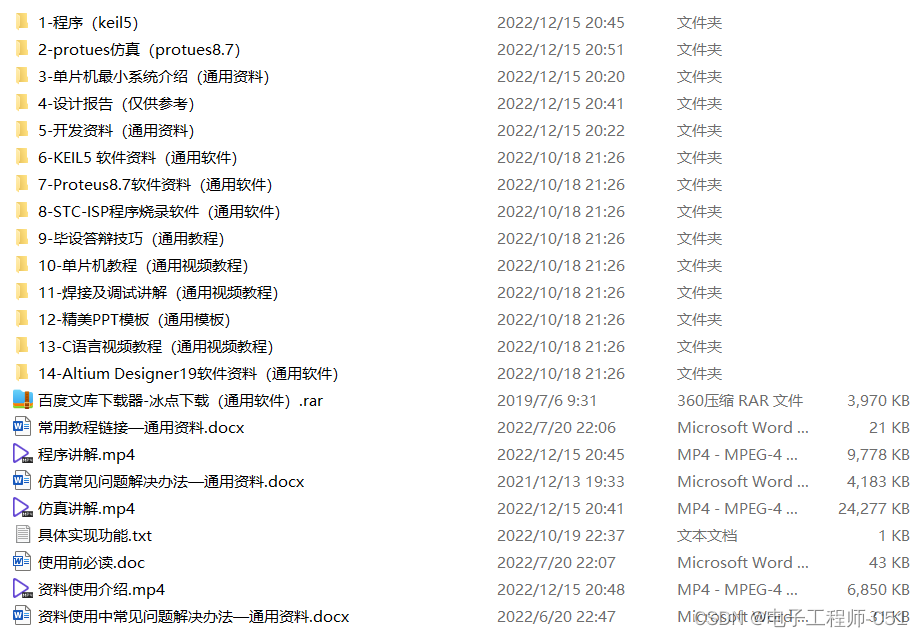

全部内容如下:

本期资料获取

资料链接:https://docs.qq.com/doc/DT0ZleG9PZ0NhSWxU

介绍了一种基于STC89C51单片机数字电压表设计方法。该方案根据数据采集的工作原理来实现数字电压的测量, 然后完成单片机与PC的通信, 以将所测量的电压值通过串口传送给PC, 并在PC上进行显示。   数字电压表设计和开发已有很多类型和款式, 传统的数字电压表有自己的特点, 它们适合在现场做手工测量, 而要完成远程测量并对测量的数据做进一步处理, 运用传统的数字电压表是无法完成的。为此, 本文设计了基于PC通信的数字电压表, 该表既可以完成测量数据的传递, 又可借助PC进行测量数据的处理。所以, 这种类型的数字电压表无论在功能和实际应用上, 都具有传统数字电压表无法比拟的优点, 这使得它的开发和应用都具有良好的前景。   本系统主要由硬件和软件两部分构成, 硬件主要包括数据采集电路, 单片机最小数据采集系统, 单片机与PC机的接口电路等。软件主要有单片机数据采集程序, 单片机与上位机通信程序,以及上位机数据处理程序。   该新型数字电压表测量的电压类型为直流,测量范围为0 ~5 V, 下位机采用的单片机为STC89C51, AD转化采用的是最常见的ADC0809,可通过RS232串行口与PC机进行通信, 以传送所测量的直流电压数据。图1所示是该数字电压表的数据采集电路。电路的设计已做到了最小化,即没有用任何附加逻辑器件做接口电路, 便可实现单片机对ADC0809转换芯片的操作。图1中的ADC0809是8位的模数转化芯片, 片内有8路模拟选通开关以及相应的通道锁存译码电路, 转化时间大约为100 μs左右。在电路应用中, 首先要指定ADC0809的数据通道, 当外部电压进入芯片后, STATR 信号由高到低, 在脉冲的下降沿ADC0809开始转换, 同时管脚EOC电平变低, 表示转化正在进行, 转化完成之后, 管脚EOC的电平变高, 表示一次转化结束。
