本文介绍了使用51单片机设计的直流电压测量系统，通过Keil5编写程序，实现自动量程选择和LCD1602显示，同时在Protues8.7中进行了仿真实现。设计过程涉及文献研究、软硬件设计和功能验证。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

具体实现功能

1、输入直流电压值，自动选择量程，处理后利用LCD1602进行显示。

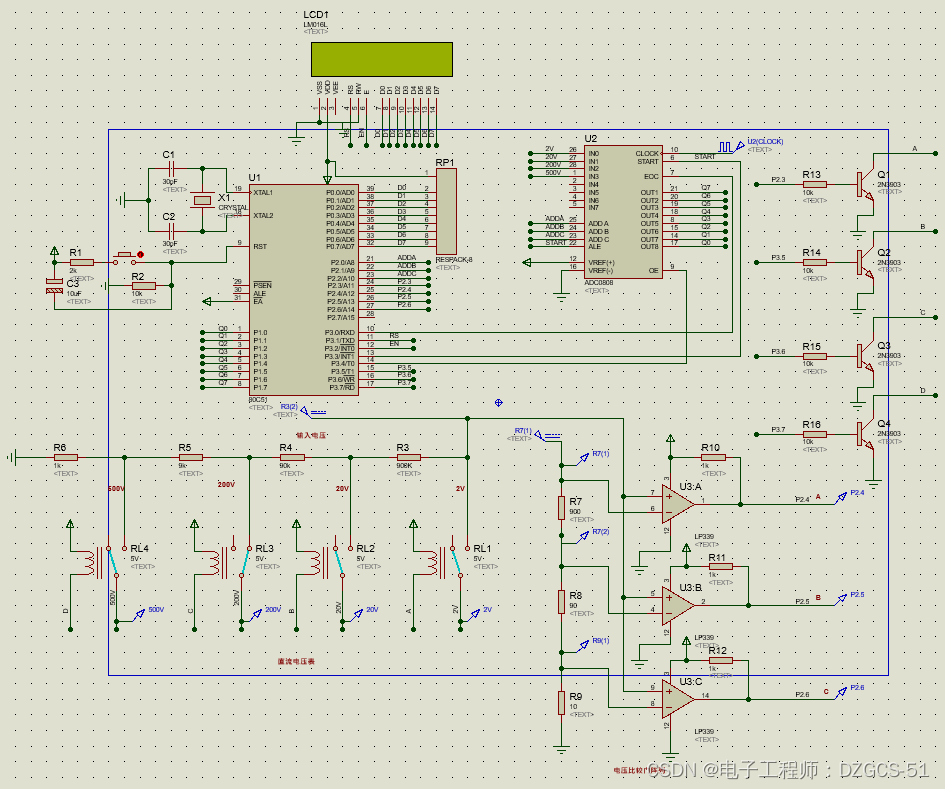

2、仿真模拟实现直流电压的测量与显示，可进行四个量程的切换（2V、20V、200V、500V）。

设计介绍

51单片机简介

51单片是一种低功耗、高性能CMOS-8位微控制器，具有8K可编程Flash存储器，使得其为众多嵌入式控制应用系统提供高灵活、超有效的解决方案。

51系列单片机具有以下标准功能：

8k字节Flash，512字节RAM，

32位I/O口线，看门狗定时器，

内置4KB EEPROM，

MAX810复位电路，

三个16位定时器/计数器，

一个6向量2级中断结构，

全双工串行口。

另外， 51系列在空闲模式下，CPU停止工作，允许RAM、定时器/计数器、串口、中断继续工作。掉电保护方式下，RAM内容被保存，振荡器被冻结，单片机停止工作，直到下一个中断或硬件复位为止。本设计所使用的芯片可兼容以下所有的51系列单片机（包括AT系列和STC系列）。

设计思路

文献研究法：搜集整理相关研究资料，阅读文献，为研究做准备；

调查研究法：通过调查、分析、具体实验等方法，发现相关存在问题和解决办法；

比较分析法：比较不同设计的具体原理，以及同一类传感器性能的区别，分析系统的研究现状与发展前景；

软硬件设计法：通过软硬件设计实现硬件，最后测试各项功能是否满足要求。

设计内容

程序（Keil5）

本设计利用KEIL5软件实现程序设计，主函数如下：

void main()
{
   float DATA,temp2;
   char temp1;
   LcdInit(); 	   //LCD初始化
   LCD_word(0x80,"voltage:");
   while(1)
   {
  	   P2=0xFF;
       temp1=P2;
	   temp1=temp1&0xf0;
	   switch(temp1)
	   {
	       case 0x80: {P2=P2&0xF8;A=0;break;}
	   	   case 0xc0: {P2=P2&0xF9;BB=0;break;}
	   	   case 0xE0: {P2=P2&0xFA;C=0;break;}
	   	   case 0xF0: {P2=P2&0xFB;D=0;break;}
	   }
     AD_START=0;
	   AD_OE=0;
	   AD_START=1;
	   _nop_();
	   AD_START=0;

	   while(!AD_EOC);
       AD_OE=1;
	   temp2=P1;
	   AD_OE=1;
	   DATA=temp2/255.0*5.0;
	   temp1=P2;
	   temp1=temp1&0x0f;
	   switch(temp1)
	   {
	   	  case 0x08:DATA=DATA*1;break;
		  case 0x09:DATA=DATA*10;break;
		  case 0x0A:DATA=DATA*100;break;
	   	  case 0x0B:DATA=DATA*1000;break;
	   }
       LCD_DATA(0x89,DATA);
	   LCD_word(0x80+15,"V");
  }
 }

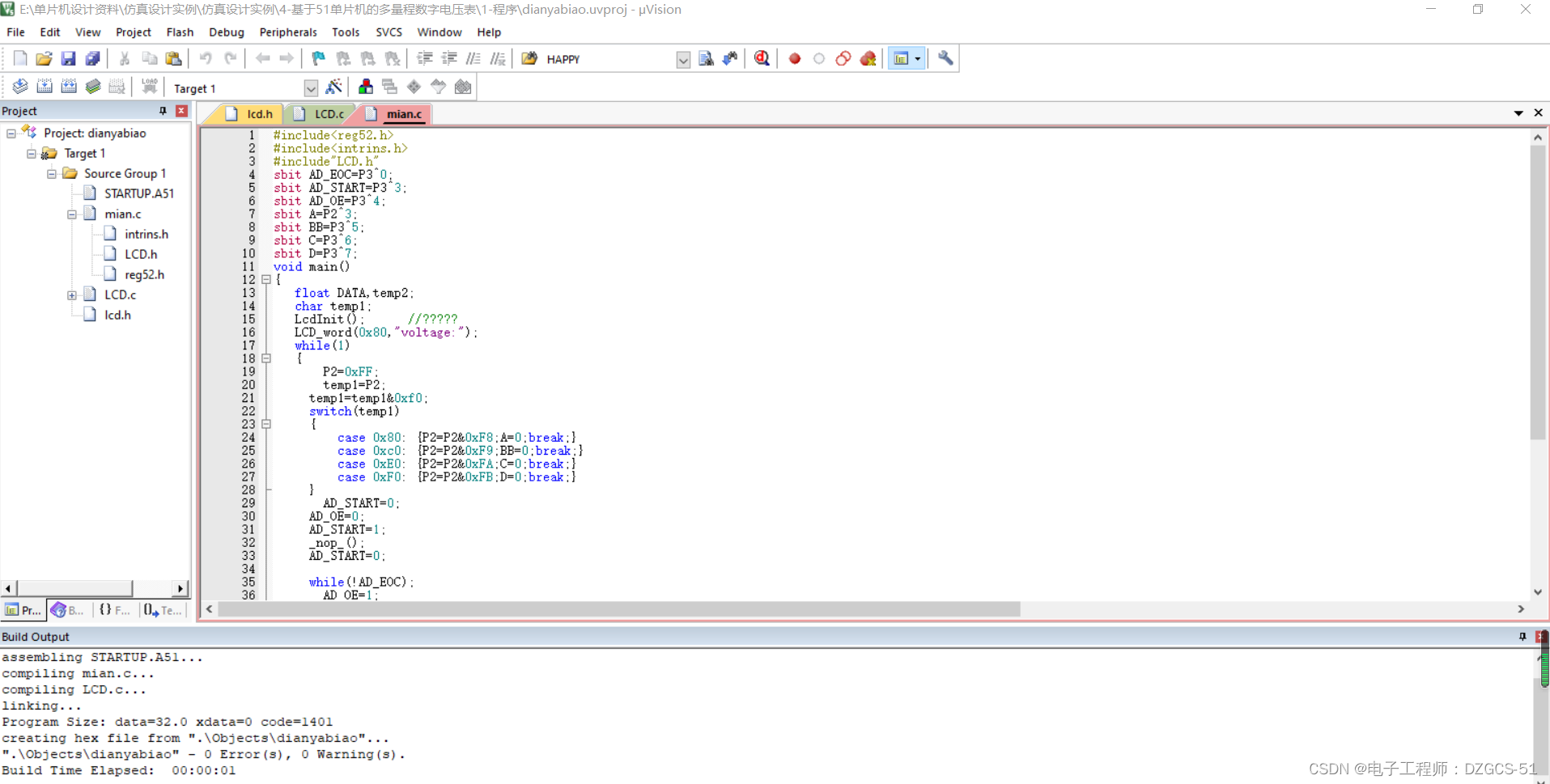

代码运行截图：
