原理图中VDD、VCC、VSS、VEE、GND区别

问题引入：

        在电路中我们会经常看到VDD VCC VEE GND那么我们接下来一起探究他们的含义吧！

        阅读建议：先看图后对应文字再结合图

1. VCC

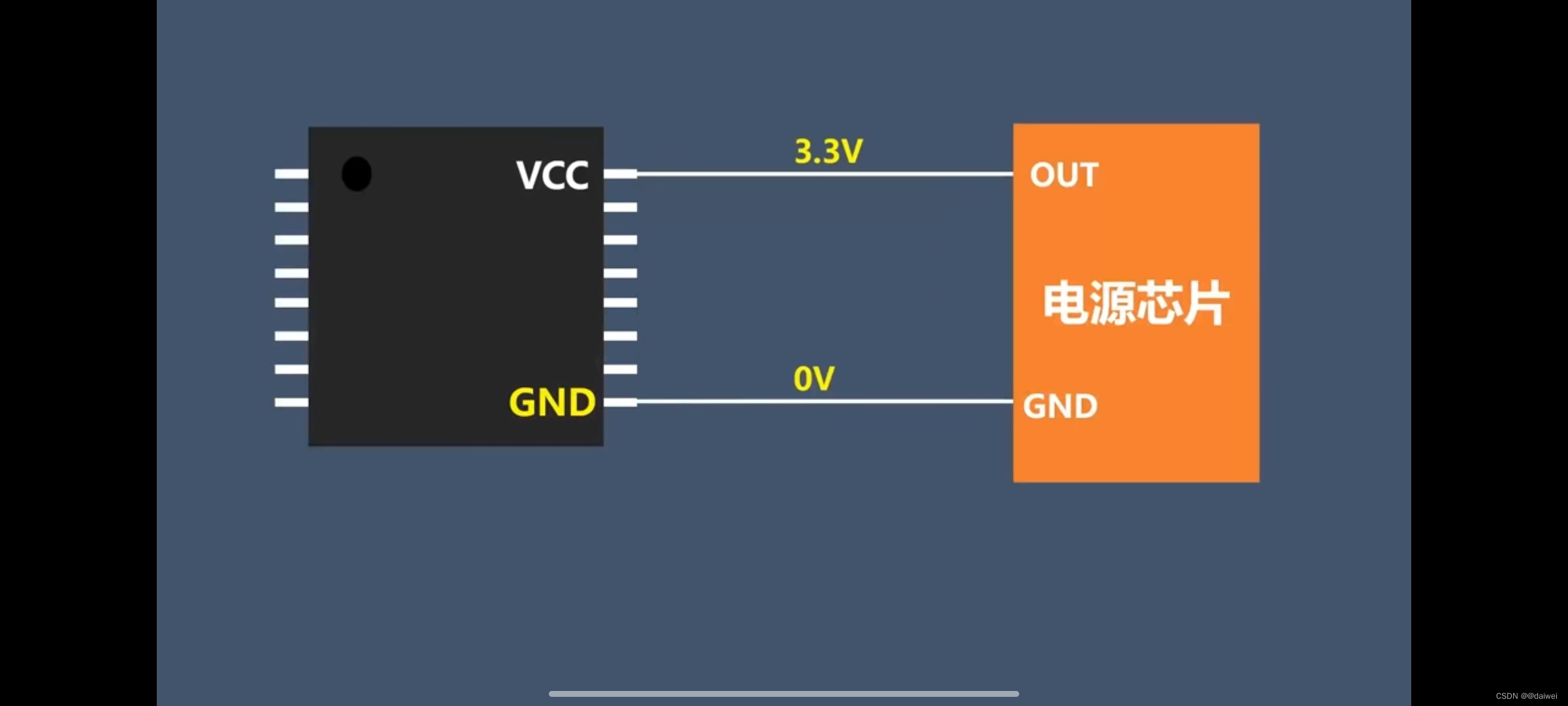

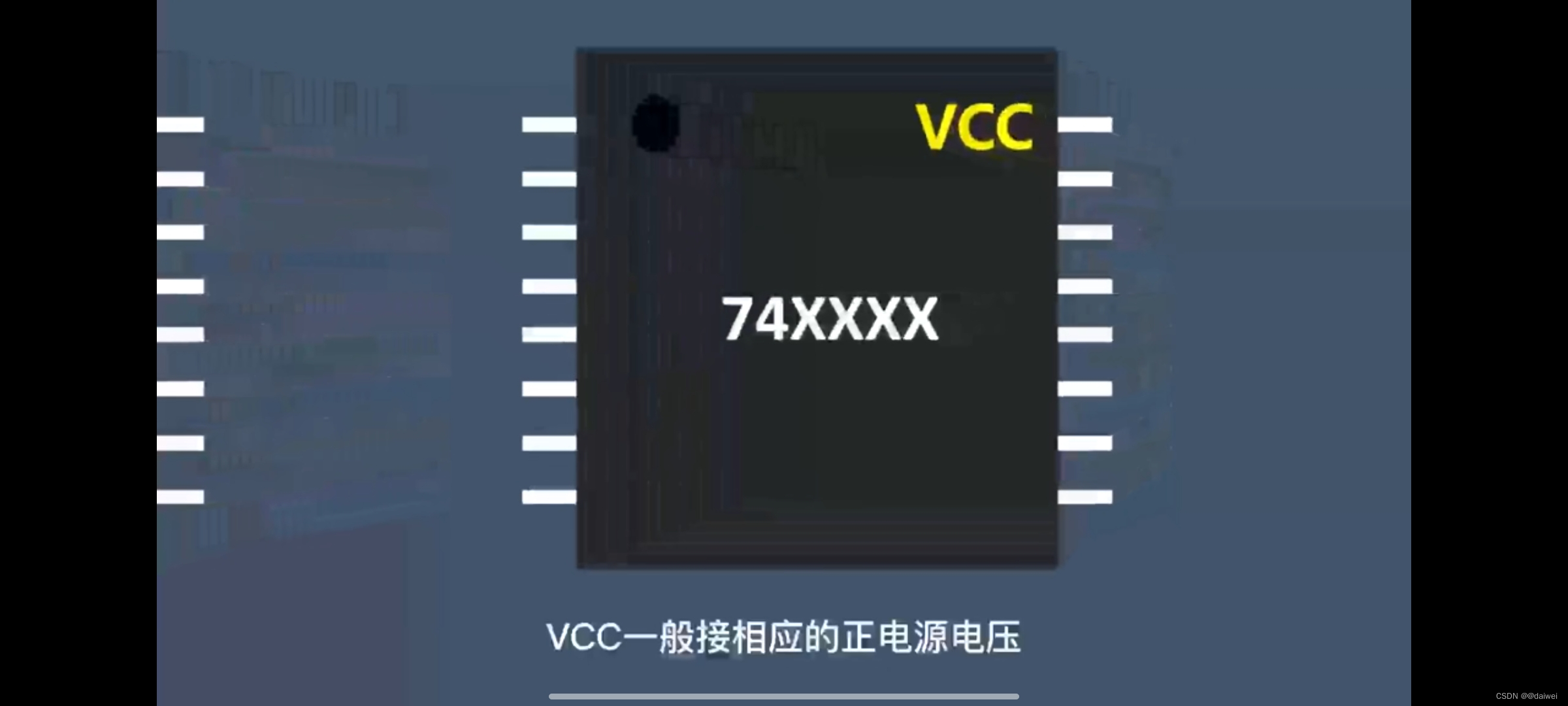

vcc一般表示通用芯片的电源引脚，比如一些模拟运放的正电源引脚，74系列数字芯片的电源引脚，vcc一般接相应的正电源电压。

2.VDD

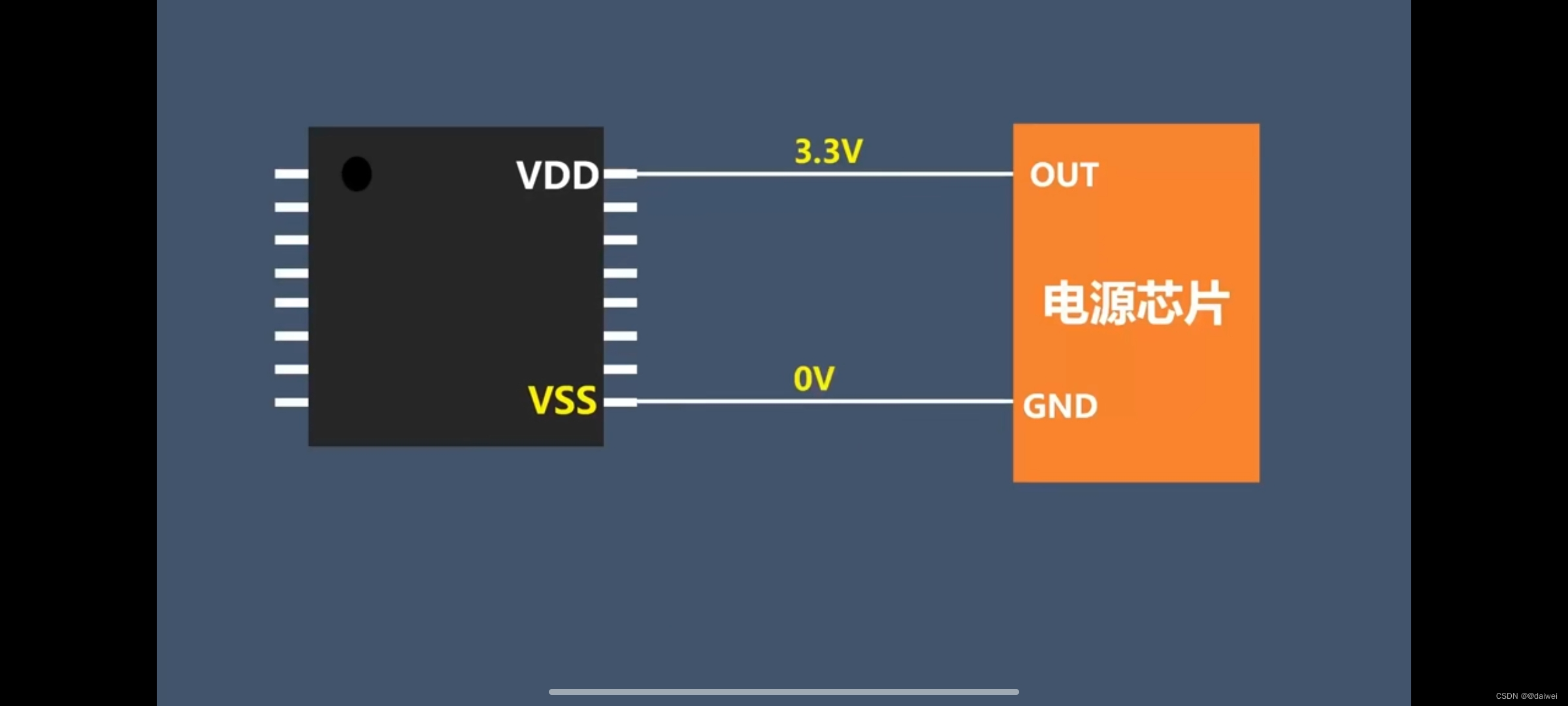

VDD一般表示数字芯片的电源引脚，如果在VDD上加上A, AVDD,则表示该芯片内部模拟部分电源。如果加上D， DVDD，则表示西芯片内部数字部分电源。VDD一般接相应的正电源电压

3. VSS

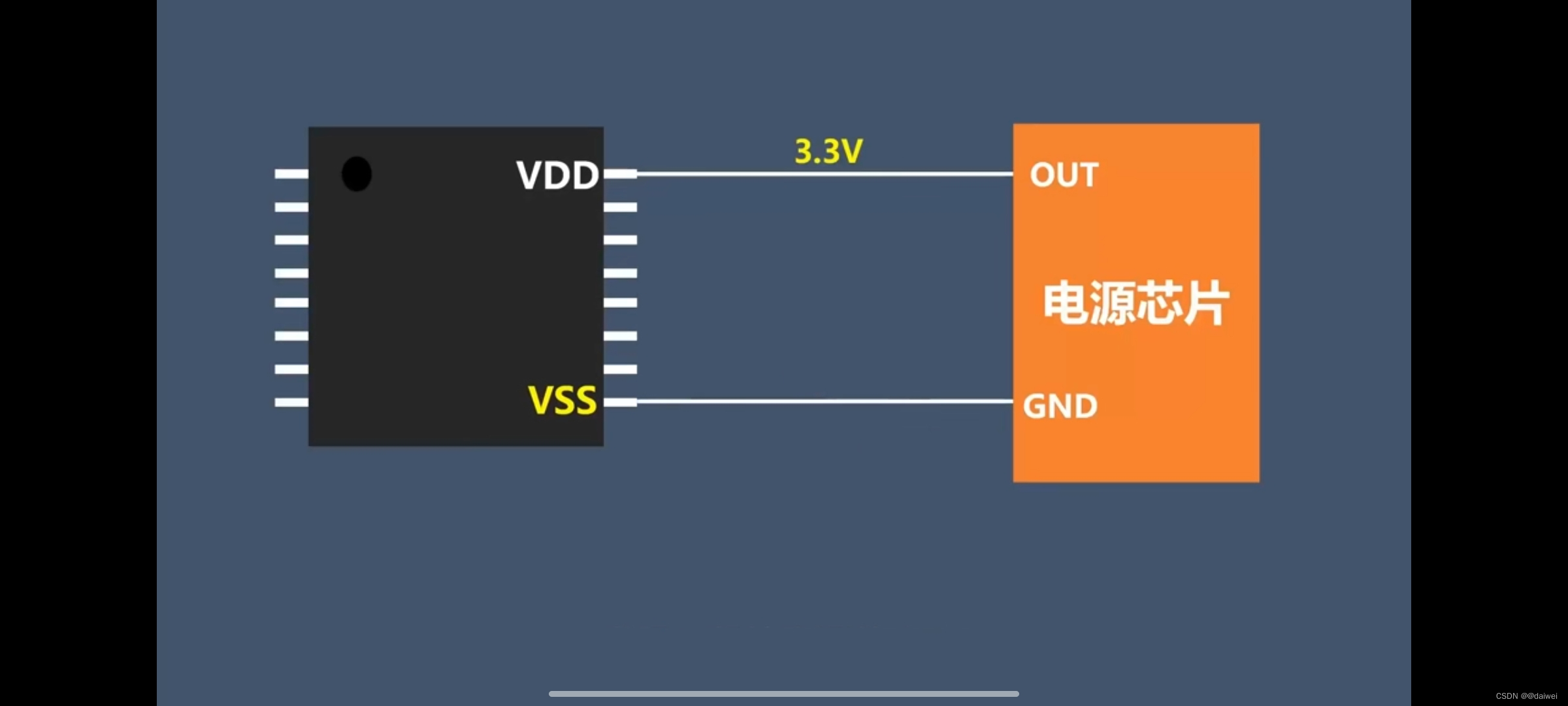

VSS是数字芯片的参考0电平引脚，在芯片中一般与VDD成对出现，一般接电源的GND。

4. VEE

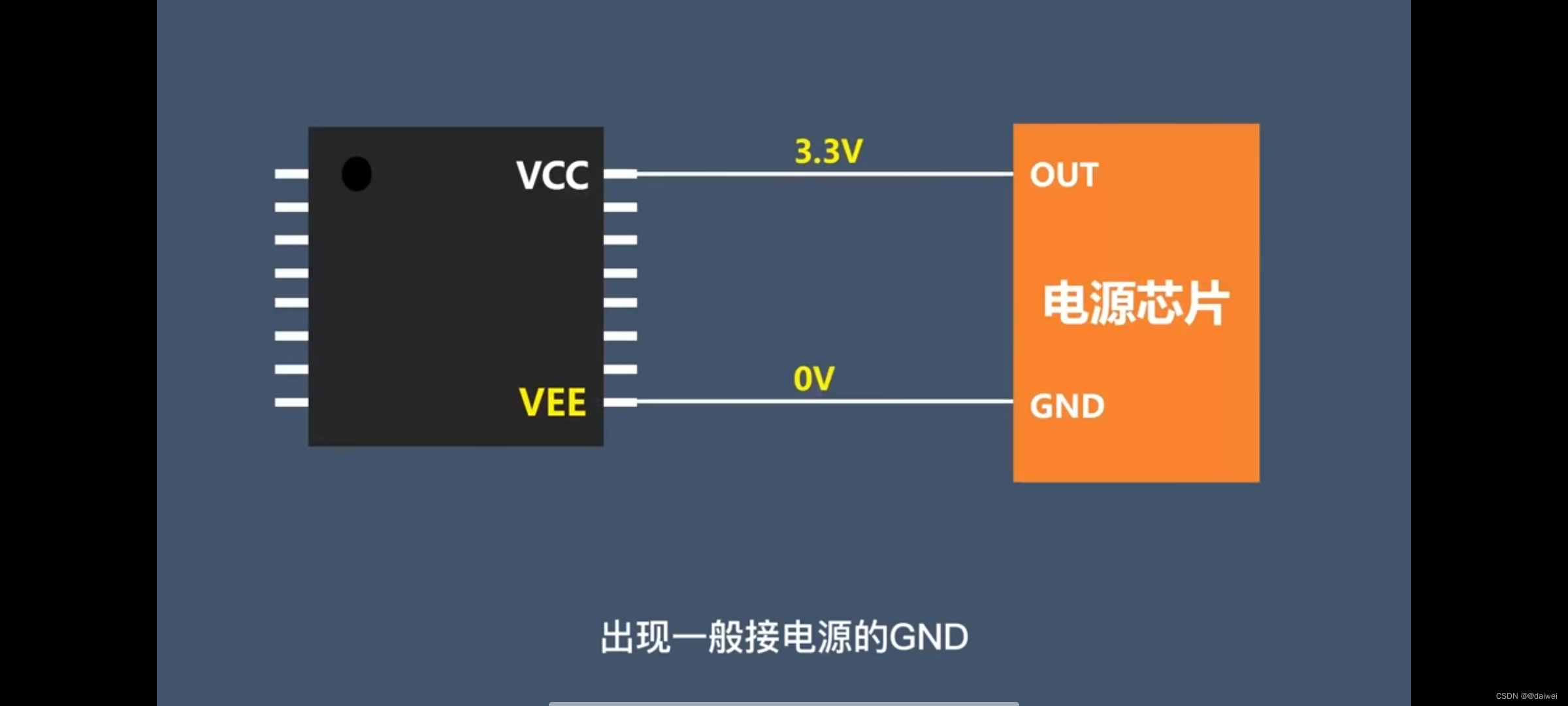

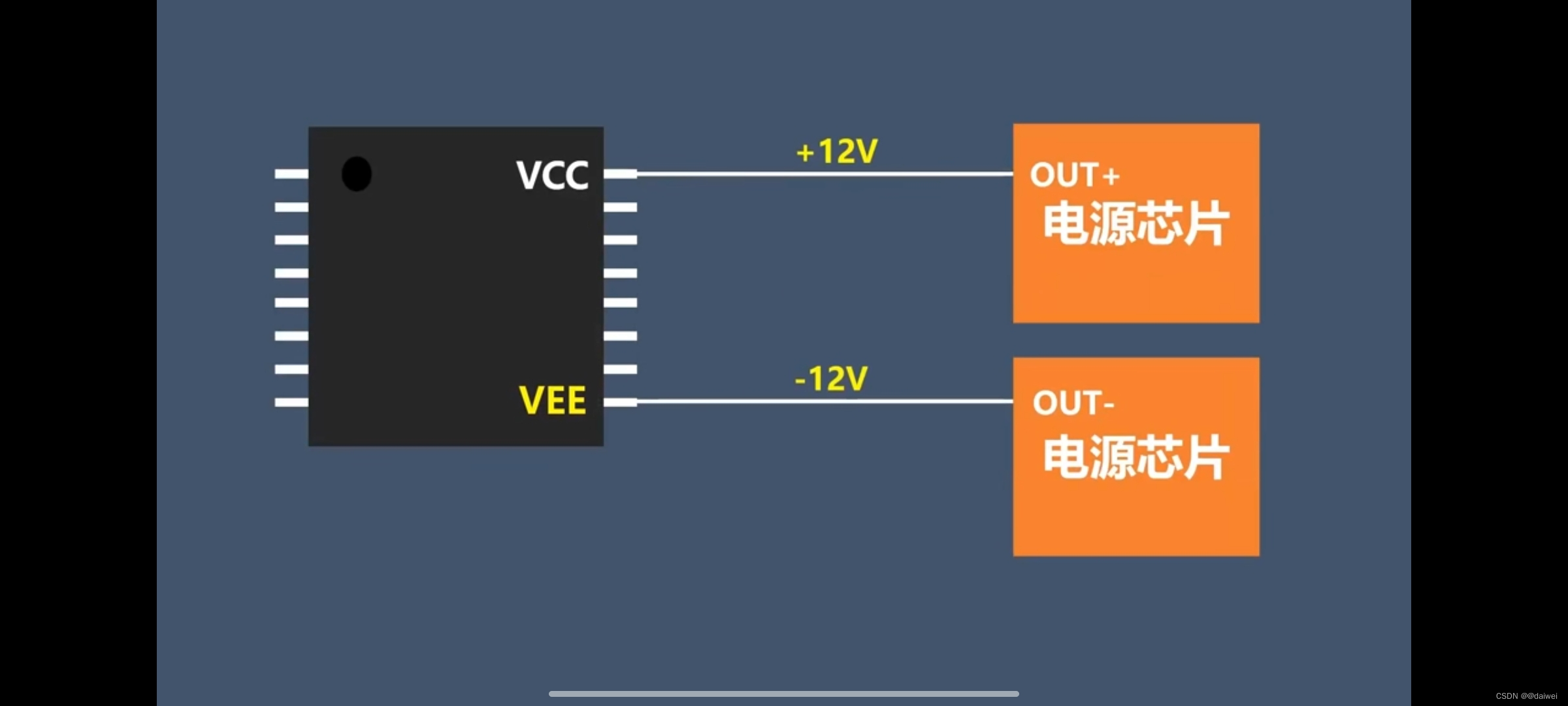

VEE一般表示芯片电源的参考，0电平引脚或模拟芯片的负电源引脚，在芯片中一般与VCC成对出现

5.GND



表示芯片电源的参考0电平引脚， 一般接电源的GND
