RIP实验（HUAWEI）

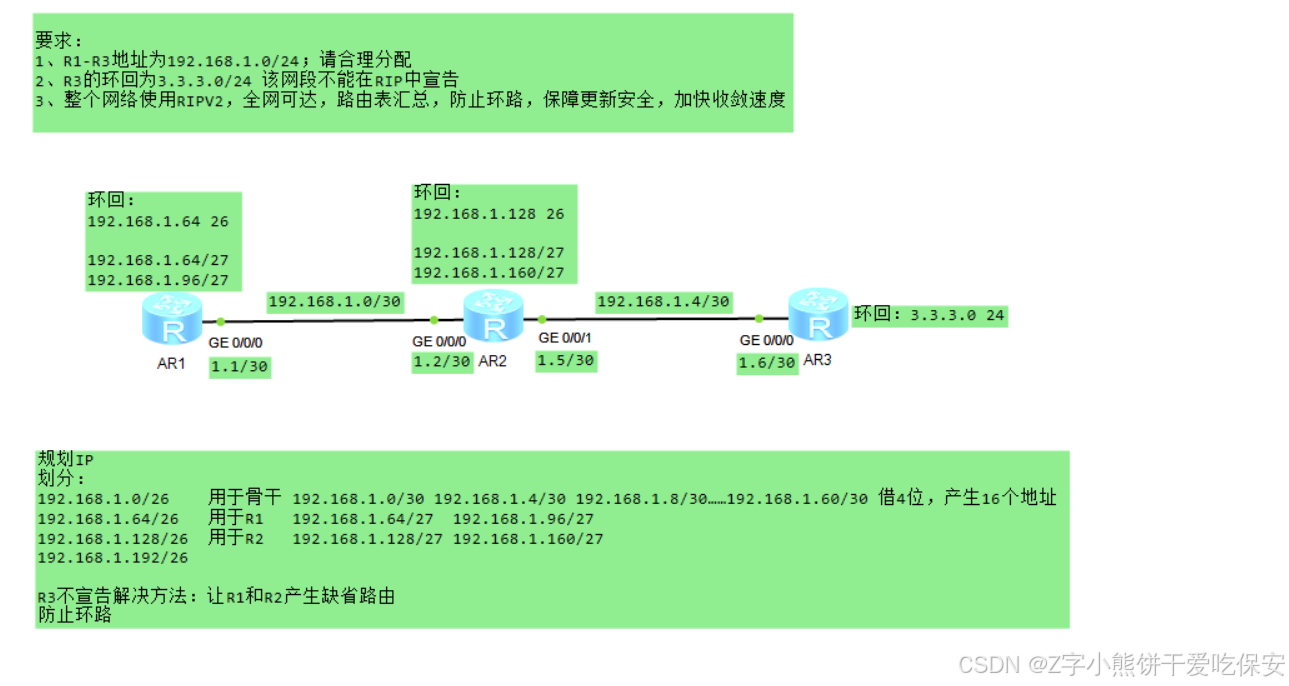

实验要求：

1、R1-R3地址为192.168.1.0/24；请合理分配
2、R3的环回为3.3.3.0/24 该网段不能在RIP中宣告
3、整个网络使用RIPV2，全网可达，路由表汇总，防止环路，保障更新安全，加快收敛速度

1、配置环回地址和接口地址：

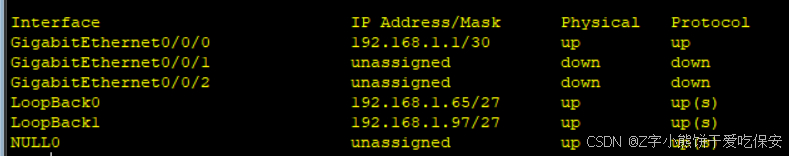

R1:

[r1]interface LoopBack 0
[r1-LoopBack0]ip address 192.168.1.65 27
[r1]interface LoopBack 1
[r1-LoopBack1]ip address 192.168.1.97 27
[r1]int g0/0/0
[r1-GigabitEthernet0/0/0]ip address 192.168.1.1 30

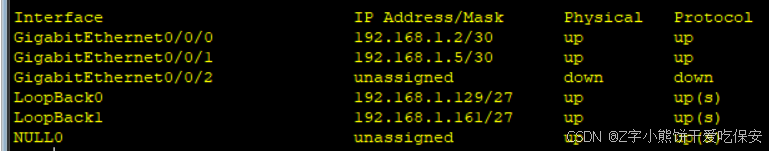

R2：

[r2]interface LoopBack 0
[r2-LoopBack0]ip address 192.168.1.129 27
[r2-LoopBack0]q
[r2]interface LoopBack 1
[r2-LoopBack1]ip address 192.168.1.161 27
[r2-LoopBack1]q
[r2]int g0/0/0
[r2-GigabitEthernet0/0/0]ip address 192.168.1.2 30
[r2-GigabitEthernet0/0/0]int g0/0/1
[r2-GigabitEthernet0/0/1]ip address 192.168.1.5 30

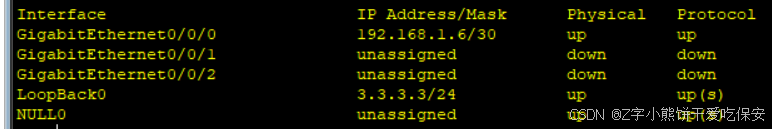

R3：

[r3]interface LoopBack 0
[r3-LoopBack0]ip address 3.3.3.3 24
[r3-LoopBack0]q
[r3]int g0/0/0
[r3-GigabitEthernet0/0/0]ip address 192.168.1.6 30

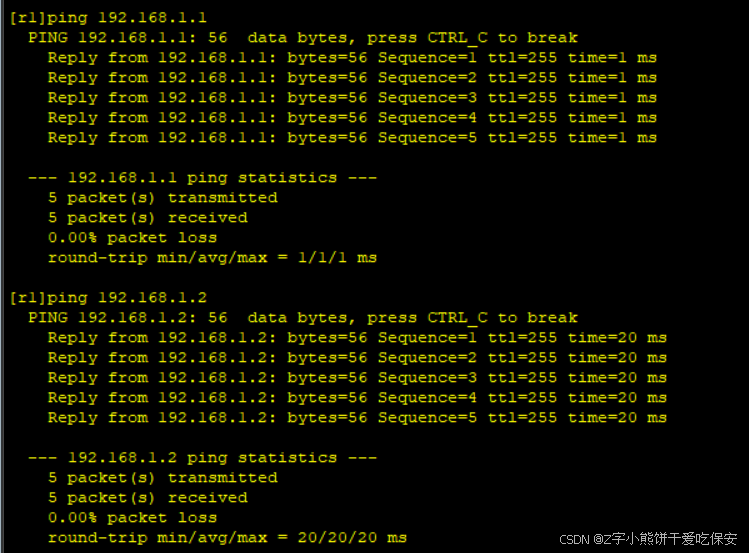

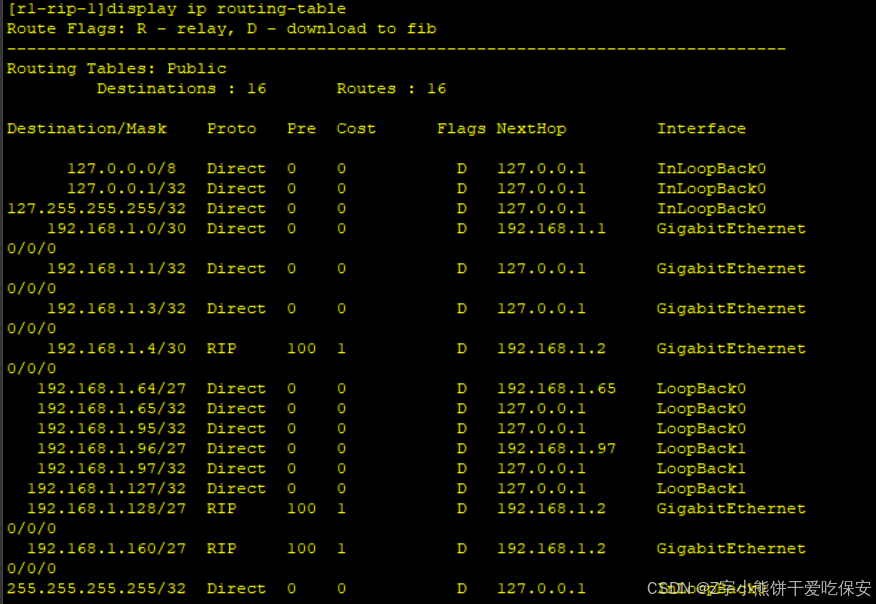

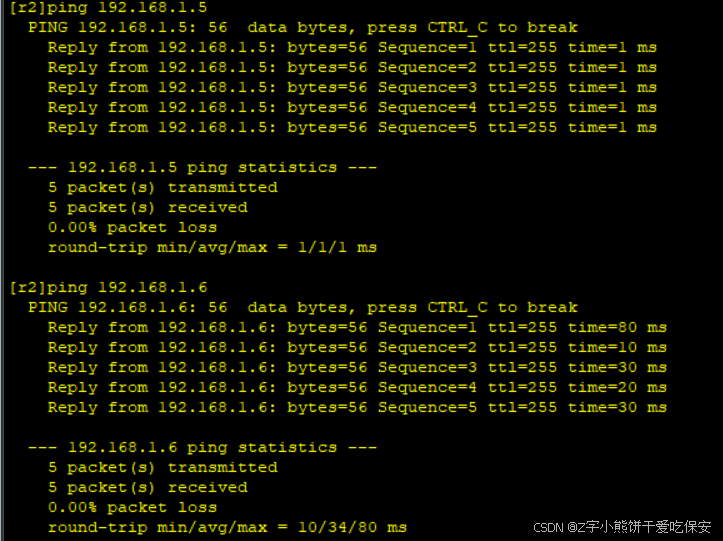

配置完成后测试：

2、RIP宣告

R1：

[r1]rip
[r1-rip-1]version 2
[r1-rip-1]network 192.168.1.0

R2：

[r2]rip
[r2-rip-1]version 2
[r2-rip-1]network 192.168.1.0

R3:

[r3]rip
[r3-rip-1]version 2
[r3-rip-1]network 192.168.1.0

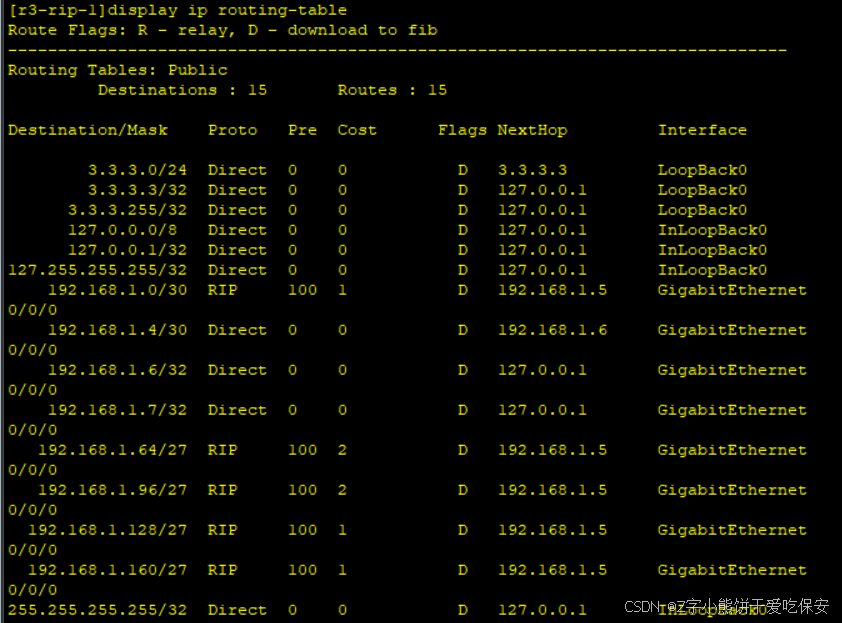

完成以上配置后除了3.3.3.0/24不可达外，其余的都可以互通；题目要求不宣告3.3.3.0/24的网段 解决办法：让R1和R2产生缺省路由

[r3]rip
[r3-rip-1]default-route originate

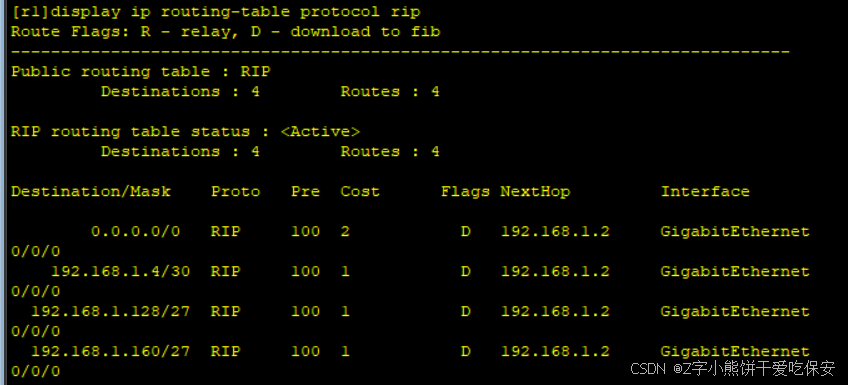

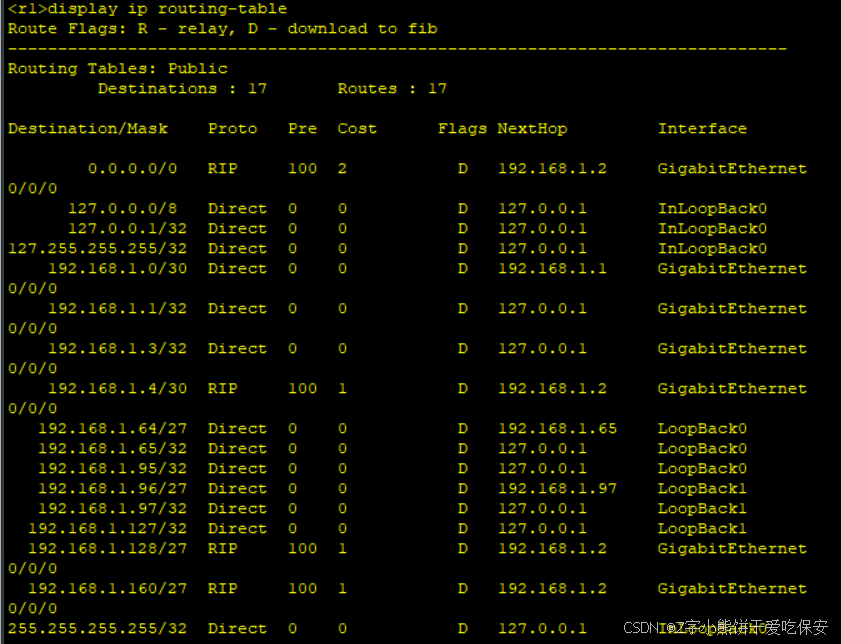

此时去查看R1的路由表，会多一条路由

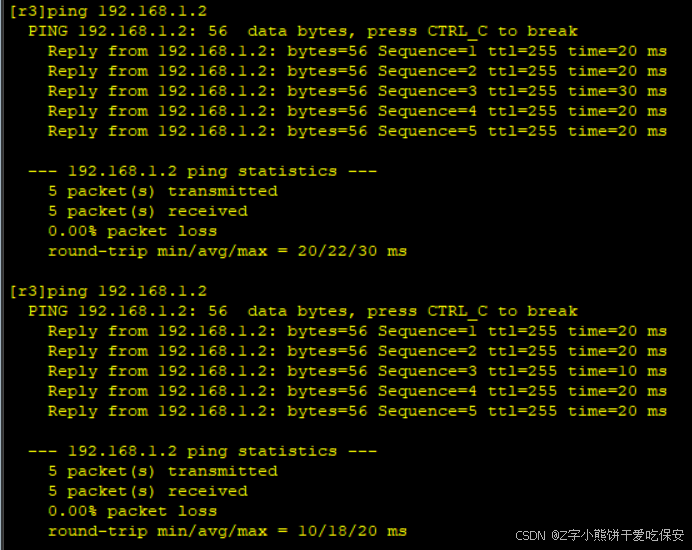

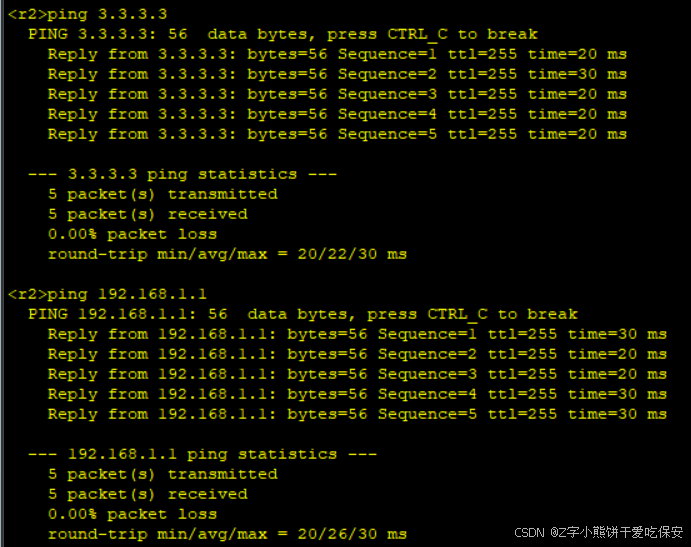

完成以上操作即可实现全网可达，测试结果如下：

3、路由汇总：

R1:

[r2]interface g0/0/0
[r2-GigabitEthernet0/0/0]rip summary-address 192.168.1.128 255.255.255.192   这里的子网掩码需要写具体，不能写26

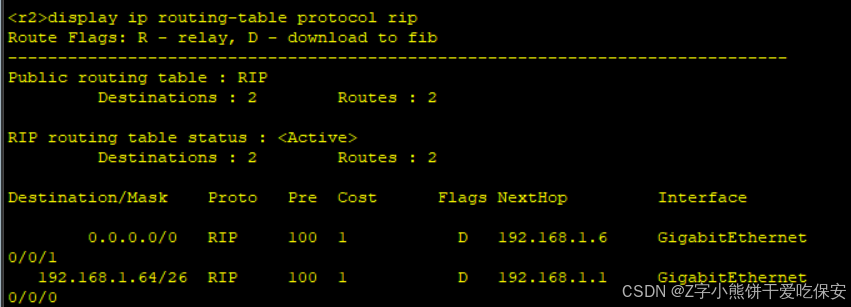

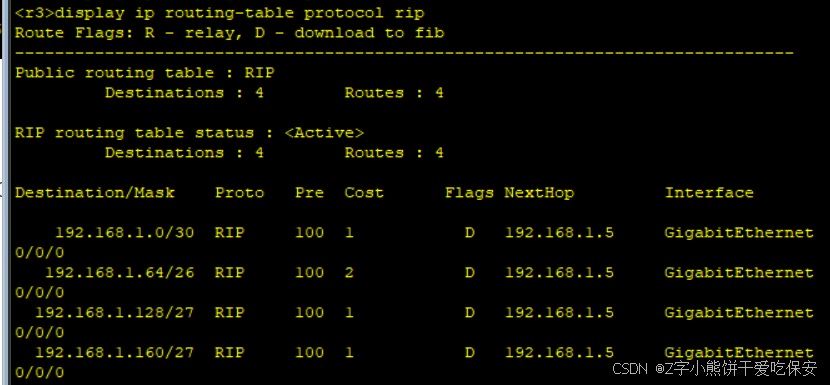

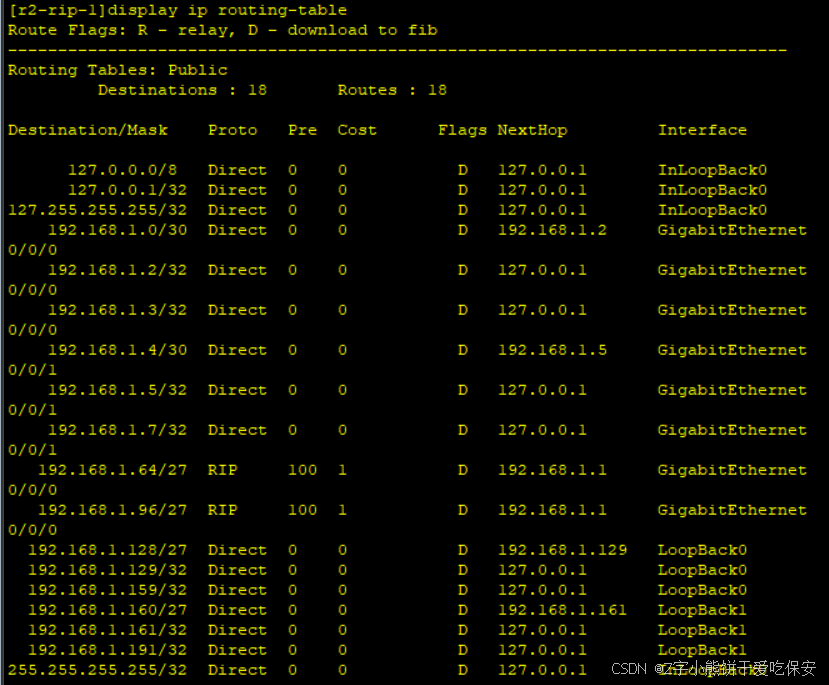

第一张图是没汇总的RIP路由表

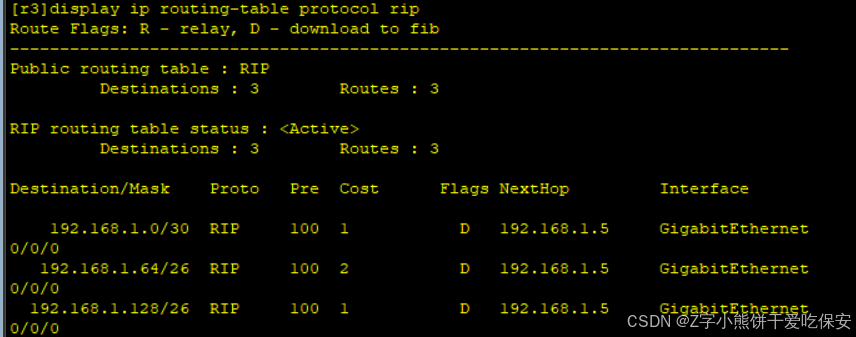

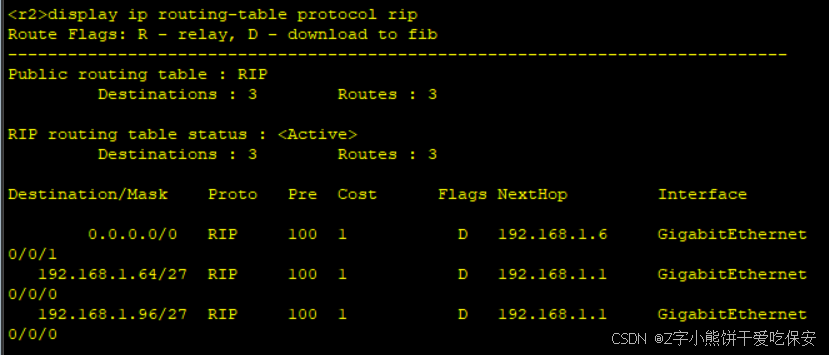

第二张图是汇总后的RIP路由表

R2:

[r1]interface GigabitEthernet 0/0/0
[r1-GigabitEthernet0/0/0]rip summary-address 192.168.1.64 255.255.255.192   这里的子网掩码需要写具体，不能写26

R3:

[r2]interface g0/0/1
[r2-GigabitEthernet0/0/1]rip summary-address 192.168.1.128 255.255.255.192  这里的子网掩码需要写具体，不能写26

4、防环：

[r1]ip route-static 192.168.1.64 26 NULL 0                                                                                  [r2]ip route-static 192.168.1.128 26 NULL 0

5、保障更新安全即加密

[r1]interface g0/0/0
[r1-GigabitEthernet0/0/0]rip authentication-mode md5 usual cipher 123456

[r2]interface g0/0/1
[r2-GigabitEthernet0/0/1]rip authentication-mode md5 usual cipher 654321                                [r2-GigabitEthernet0/0/1]int g0/0/0
[r2-GigabitEthernet0/0/0]rip authentication-mode md5 usual cipher 123456

[r3]interface g0/0/0
[r3-GigabitEthernet0/0/0]rip authentication-mode md5 usual cipher 654321

6、加快收敛速度（修改所有路由器的计时器）

[r1]rip
[r1-rip-1]timers rip 10 60 100                                                                                                              [r2]rip
[r2-rip-1]timers rip 10 60 100                                                                                                              [r3]rip
[r3-rip-1]timers rip 10 60 100
