初学opencv c++学习笔记（二）图像空间色彩转换cvtColor()

对图像的色彩转换用到cvtColor()函数，本章将对此其用法进行解析。

• 目录

  一、色彩空间转换

  官方定义

   函数参数解释

  代码演示

  RGB——HSV  RGB——GRAY

   BGR——RGB

  总结

  ---

---

提示：以下是本篇文章正文内容，下面案例可供参考

一、色彩空间转换

APL:cvtColor()

---

官方定义

void cvtColor( InputArray src, OutputArray dst, int code, int dstCn = 0 );

 函数参数解释

1.src（source）:输入的源图像。为矩阵形式。

2.dst（destination）：输出的目标图像，即经过色彩转后我们需要得到的图像。也为矩阵形式。

3.code：颜色空间转换的标识符，表示我们所要进行空间转换的结果。

  code的参数多达200多，在此列举一些常用的参数，更多参数请查阅opencv官方文档

空间转换	标识符	code
BGR——灰度	COLOR_BGR2GRAY	6
RGB——灰度	COLOR_RGB2GRAY	7
灰度——RGB/BGR	COLOR_GRAY2RGB   = COLOR_GRAY2BGR	8
BGR——HSV	COLOR_BGR2HSV	40
RGB——HSV	COLOR_RGB2HSV	41
HSV——BGR	COLOR_HSV2BGR	54
HSV——RGB	COLOR_HSV2RGB	55
BGR——RGB RGB——BGR	COLOR_BGR2RGB      =  COLOR_RGB2BGR	4

    注意！此处有知识点！在opencv中彩色图像（RGB图像）按照BGR顺序进行存储。

               所以以彩色图像为源图像进行颜色空间转换时，注意是“BGR2   ”

4.dstCn：目标图像的通道数。

               默认值为0，表示目标图像取源图像的通道数 。

代码演示

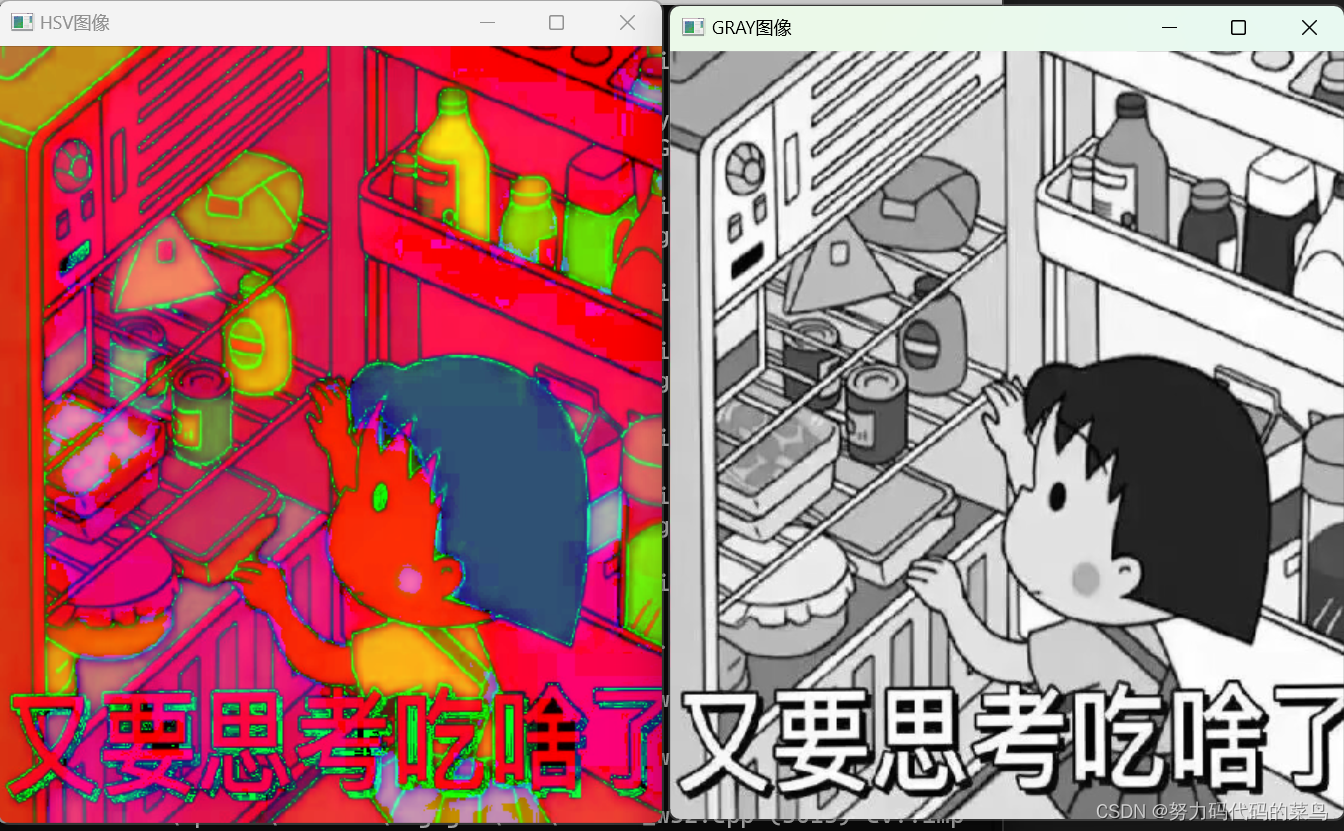

RGB——HSV  RGB——GRAY

#include<opencv2/opencv.hpp>
#include<iostream>

using namespace std;
using namespace cv;
int main(int argc, char** argv)
    {
     Mat str = imread("C:/素材/11.jpg")；//读取图片，定义Mat类型，不设置imread的第二个参数默认读入彩色图片
     Mat imghsv,imggray;//定义目标图像

     cvtColor(str,imghsv,COLOR_BGR2HSV);//将str转换为HSV图像保存在imghsv中
     cvtColor(str, imggray, COLOR_BGR2GRAY);//将str转换为GRAY图像，保存在imggray中

     if (str.empty())//判断是否找到图片
     {
         printf（“没有找到图片”）;
         return -1;
     }
     else
     {
                            //WINDOW_FREERATIO显示的大小可以自由更改
                            //WINDOW_AUTOSIZE显示大小为图片自定义大小，不可更改
         namedWindow("原图”， WINDOW_FREERATIO);

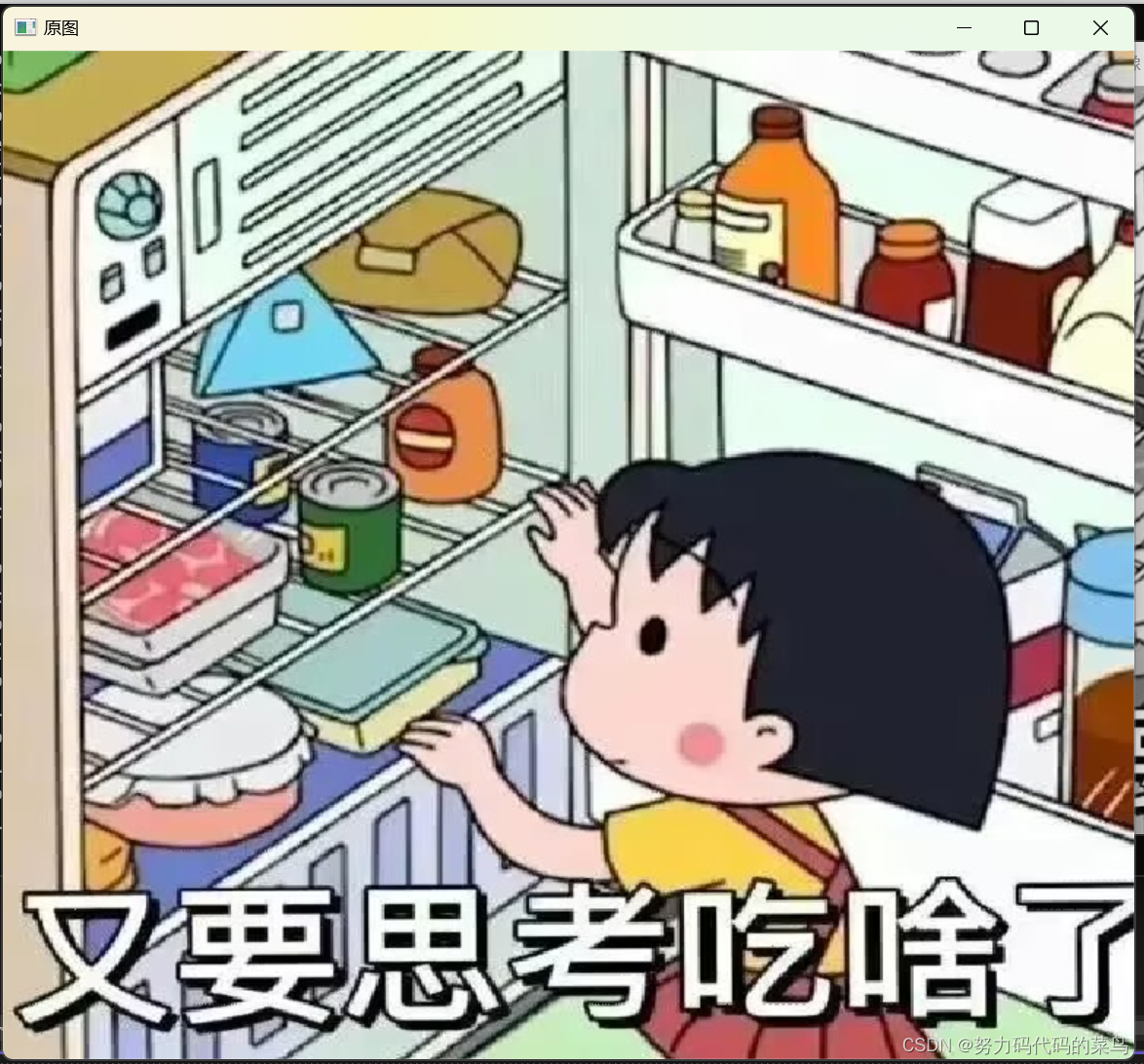

         imshow("原图”，str);//显示源图片

         namedWindow("HSV图像”， WINDOW_FREERATIO);
         imshow("HSV图像”， imghsv);//显示HSV图像

         namedWindow("GRAY图像”， WINDOW_FREERATIO);
         imshow("GRAY图像”， imggray);//显示GRAY图像

         waitKey（0）;//显示的毫秒时间，函数参数>0表示显示的时间，否则为一直显示

         destroyAllWindows();//销毁所有窗口
     }

    return 0;
    }

 BGR——RGB

#include<opencv2/opencv.hpp>
#include<iostream>

using namespace std;
using namespace cv;
int main(int argc, char** argv)
    {
     Mat str = imread("C:/素材/11.jpg"),imgRGB;

     cvtColor(str, imgRGB, COLOR_BGR2RGB);

     if (str.empty())//判断是否找到图片
     {
         printf("没有找到图片");
         return -1;
     }
     else
     {
         imshow("RGB图像", imgRGB);

         waitKey(0);
     }
     return 0;
    }

彩色图像三通道顺序变化（还挺好看）

---

总结

以上就是颜色空间转换的内容，大家快动手试试叭！欢迎在评论区交流~
