单相PWM整流器四象限运行原理

1 脉冲宽度调制技术

PWM(Pulse Width Modulation)即脉冲宽度调制技术，它基于面积等效原理。

PWM 技术最开始应用于直流变换电路，随着研究的深入，PWM 技术也应用于整流电路。PWM 整流器的主要特点是在满足整流器直流输出响应指标的同时，实现整流器网侧高功率因数和正弦波控制，甚至可使电能双向传输。当功率因数为±1 时，称这种整流器为单位功率因数整流器。

2 单相电压型PWM整流器

单相电压型PWM整流器（VSR）的主电路如图1所示，其中 vs 为电源电压，is 为网侧电流，idc为直流侧输出电流，RL 为负载电阻，L 为交流侧储能电感，起到储存、传递能量，抑制电流高次谐波的作用，Rs 为交流侧的等效电阻主要表现为电感寄生电阻。

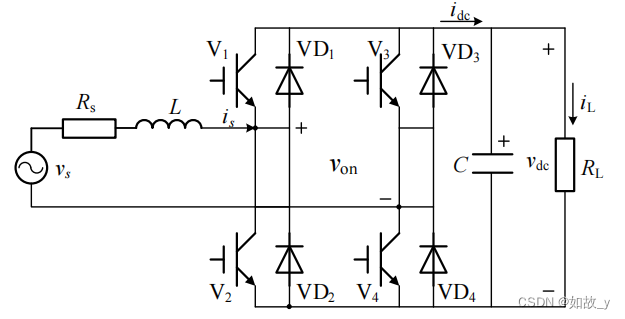

图1 单相电压型PWM整流器

主电路包括交流侧回路、整流桥和直流侧回路，交流侧回路包括输入电源 vs、等效电阻 Rs 和电感 L，直流侧回路包括直流侧电动势 vdc 与负载 RL。VSR 能量是可以双向流动的，功率流向取决于开关管的控制方式。

3 四象限运行原理

忽略器件损耗，则由功率平衡得：输出功率等于输入功率。通过对整流器交流侧的控制，即可实现对直流侧的控制，同样直流侧亦能实现对交流侧的控制。

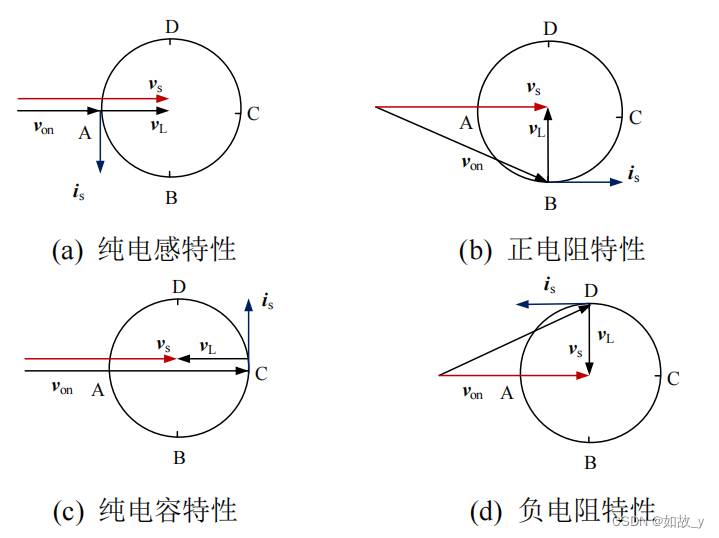

图2 四象限运行原理图

图2为四象限运行原理图。令交流侧电流|is|保持不变，则电感两侧电压|vL|恒定不变，以 vL为半径可绘制一圆形，此时整流桥交流侧电动势 von 的终点必然在该圆上。

若 von 的终点在圆弧 ABC 上时，is 与 vs 夹角在 0°-90°之间整流器工作在整流状态，当在 B 点时如图2（b）则为单位功率因数整流；

若 von 的终点在圆弧 ADC 上时，is 与 vs 夹角在 90°-180°之间整流器工作在逆变状态，当在 D 点时如图 2（d）则为单位功率因数逆变。

4 总结

希望能帮助大家能够进一步理解单相PWM整流器的运行原理。这是我目前的这个阶段中进一步加深理解的一个知识点。
