字符设备驱动内部实现原理

1.字面理解解析：

字符设备驱动的内部实现有两种情况：

情况1.应用层调用open函数的内部实现：

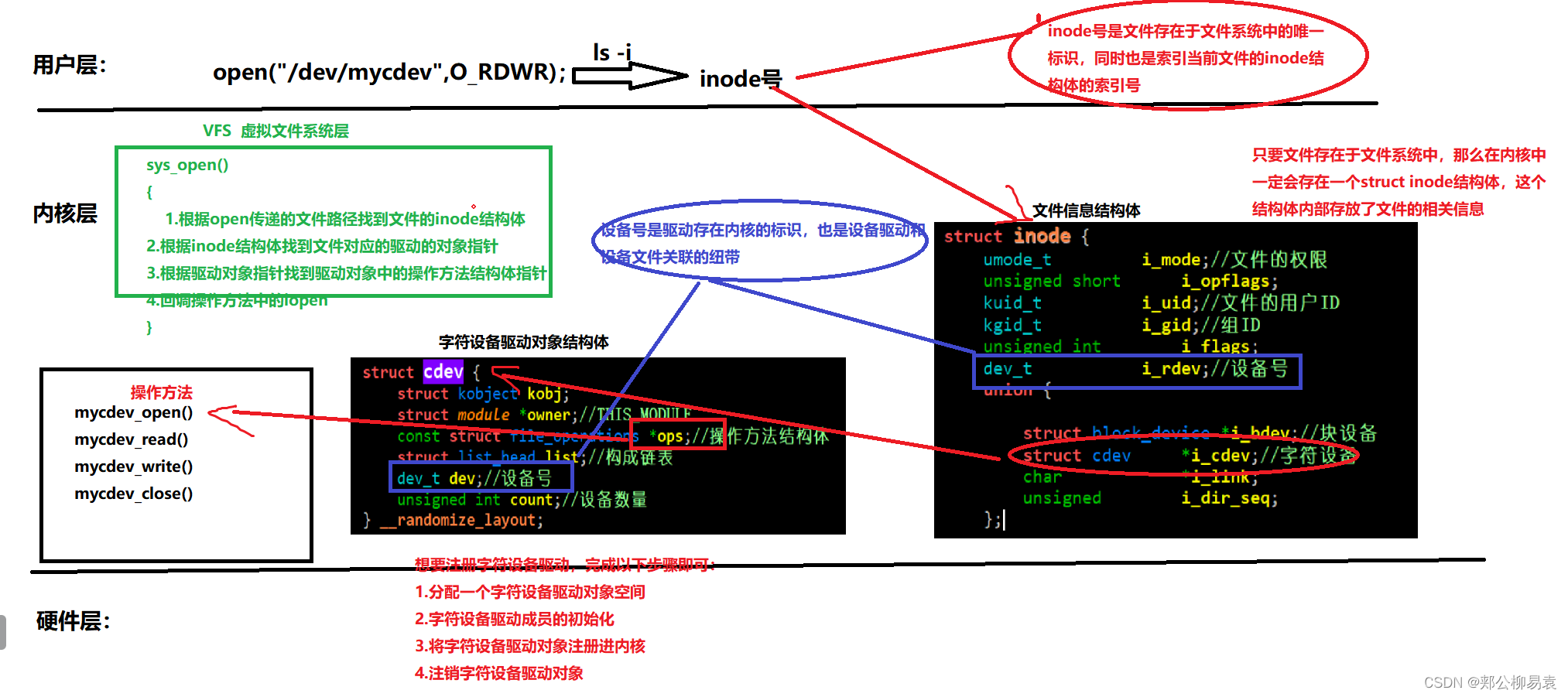

open函数的第一个参数是要打开的文件的路径，根据这个路径 虚拟文件系统层VFS 可以找到这个文件在文件系统中唯一的标识，也就是inode号，通过inode号作为索引可以找到储存在内核中的struct inode结构体，struct inode结构体内部储存着 struct cdev结构体 和 储存该文件设备号的变量dev，因为设备文件想联系设备驱动，就要在inode结构体中保存该驱动的设备号 通过解析struct cdev结构体可知：结构体内部也有储存设备号的变量dev和操作方法结构体指针，通过操作方法结构体指针 VFS 就可以帮助我们回调对应的 mycdev_open 函数

open函数回调实现路线：

1.应用层open函数+打开路径参数 ----> 2.VFS层 --->3.对应设备文件inode号--->4.索引得 对应的struct inode结构体---> 5.struct cdev结构体---> 6.操作方法结构体、设备号---> 7.回调对应操作函数 myopen

情况2.应用层调用write/read等函数的内部实现：

write/read 函数没有指定路径的参数，换成了使用从open函数返回值得到的文件描述符来进行回调对应的操作方法 首先，当一个进程运行在操作系统中，那么就一定会在内核中的task_struct结构体空间中封存放进程的相关信息， 在task_struct结构体中， 有着存放着打开文件相关的结构体成员struct files_struct ，files_struct结构体成员struct file __rcu * fd_array[fd] 的下标 就是文件描述符的本质，这个结构体指针指向的结构体类型struct file 里就有操作方法结构体，通过文件描述符就可以确认是数组的哪个下标成员，VFS 虚拟文件系统层 来帮助我们回调对应的操作方法

read、write函数回调实现路线：

1.应用层write/read函数+fd文件描述符参数 ---> 2.VFS层---> 3.task_struct结构体--->  4.struct files_struct *files; //打开的文件相关结构体---> 5.struct file __rcu * fd_array[NR_OPEN_DEFAULT];//结构体指针数组,fd本质就是这个数组的下标---> 6.确定是数组中哪个struct file类型的成员---> 7.调用操作方法结构体成员---> 8.回调对应read、write函数



文件信息结构体：
struct inode
{
    umode_t i_mode;
    unsigned short i_opflags;
    kuid_t i_uid;
    kgid_t i_gid;
    dev_t i_rdev;
    union
    {
        struct block_device *i_dev;
        struct cdev;
        char *i_link;
        unsigned i_dir_seq;
    };
};



字符设备驱动对象结构体：
struct cdev {
    struct kobject kobj;
    struct module *owner;//THIS_MODULE
    const struct file_operations *ops;//操作方法结构体
    struct list_head list;//构成链表
    dev_t dev;//设备号
  unsigned int count;//设备数量
}；

分步注册流程和代码实例：

#include <linux/init.h>
#include <linux/module.h>
#include <linux/fs.h>
#include <linux/io.h>
#include <linux/device.h>
#include <linux/slab.h>
#include <linux/cdev.h>

unsigned int major;
dev_t devno;
struct cdev *cdev;
unsigned int major=500;
unsigned int minor=0;
struct class *cls;
struct device *dev;

char kbuf[128]={0};

 int mycdev_open(struct inode *inode, struct file *file)
 {
    return 0;
 }

 ssize_t mycdev_read(struct file *file, char *ubuf, size_t size, loff_t *iof)
 {
    return 0;
 }

ssize_t mycdev_write(struct file *file, const char  *ubuf, size_t size, loff_t *iof)
{
    return 0;
}

int mycdev_close(struct inode *inode, struct file *file)
{
    return 0;
}

//定义一个操作方法结构体变量并且初始化
//结构体解析：需要使用一个结构体内的成员时才需要初始化这个变量的成员，
//此处需要准备4个函数初始化函数指针成员
//如果是结构体指针则需要实例化一个对应的结构体变量,或者指向函数申请的堆区空间
struct file_operations fops={
    .open=mycdev_open,
    .read=mycdev_read,
    .write=mycdev_write,
    .release=mycdev_close,
};


static int __init mycdev_init(void)
{
    int ret,i;

    //1.分配字符设备驱动对象空间
    cdev=cdev_alloc();
    if(cdev==NULL)
    {
        printk("分配字符设备驱动对象失败\n");
        ret=-EFAULT;
        goto LOOP1;
    }
    printk("分配对象空间成功\n");

    //2.字符驱动对象初始化
    cdev_init(cdev,&fops);

    //3.申请设备号
    //静态指定设备号
    if(major>0)
    {
        ret=register_chrdev_region(MKDEV(major,minor),3,"myled");
        if(ret)
        {
            printk("静态指定设备号失败\n");
            goto LOOP2;
        }
    }
    else if(major==0) //动态申请设备号
    {
        ret=alloc_chrdev_region(&devno,minor,3,"myled");
        if(ret)
        {
            printk("动态申请设备号失败\n");
             goto LOOP2;
        }
        major=MAJOR(devno);
        minor=MINOR(devno);
    }
    printk("申请设备号成功\n");

    //4.添加字符设备驱动对象注册进内核
    ret=cdev_add(cdev,MKDEV(major,minor),3);
    if(ret)
    {
        printk("字符设备驱动对象注册失败\n");
        goto LOOP3;
    }
    printk("添加字符设备驱动对象注册进内核成功\n");

    cls=class_create(THIS_MODULE,"myled");
    if(IS_ERR(cls))
    {
        printk("向上提交目录失败\n");
        ret=-PTR_ERR(cls);
        goto LOOP4;
    }
    printk("向上提交目录成功\n");

    //向上提交设备节点信息
    for(i=0;i<3;i++)
    {
        dev=device_create(cls,NULL,MKDEV(major,i),NULL,"myled%d",i);
        if(IS_ERR(dev))
        {
            ret=-PTR_ERR(dev);
            goto LOOP5;
        }
    }

    return 0;

LOOP5:
    //释放已经申请的设备节点信息
    for(--i;i>=0;i--)
    {
        device_destroy(cls,MKDEV(major,i));
    }

    //释放目录空间
    class_destroy(cls);

LOOP4:
    //注销字符设备驱动对象
    cdev_del(cdev);

LOOP3:
    //释放设备号
    unregister_chrdev_region(MKDEV(major,minor),3);

LOOP2:
    kfree(cdev);

LOOP1:
    return ret;
}

static void __exit mycdev_exit(void)
{
    //销毁设备节点
    int i;
    for(i=0;i<3;i++)
    {
        device_destroy(cls,MKDEV(major,i));
    }

    //释放目录空间
    class_destroy(cls);

    //注销字符设备驱动对象
    cdev_del(cdev);

    //释放设备号
    unregister_chrdev_region(MKDEV(major,minor),3);

    //释放对象空间
    kfree(cdev);
}

module_init(mycdev_init);
module_exit(mycdev_exit);
MODULE_LICENSE("GPL");
