ArcGIS教程02：由高程点生成表面栅格及对应的等高线

目录

1 问题描述

2 操作步骤

2.1 样条函数内插

2.2 由表面栅格生成等值线

---

由一组带某种高程值的离散点集，生成表面模型；然后根据表面模型，生成等值线。

1 问题描述

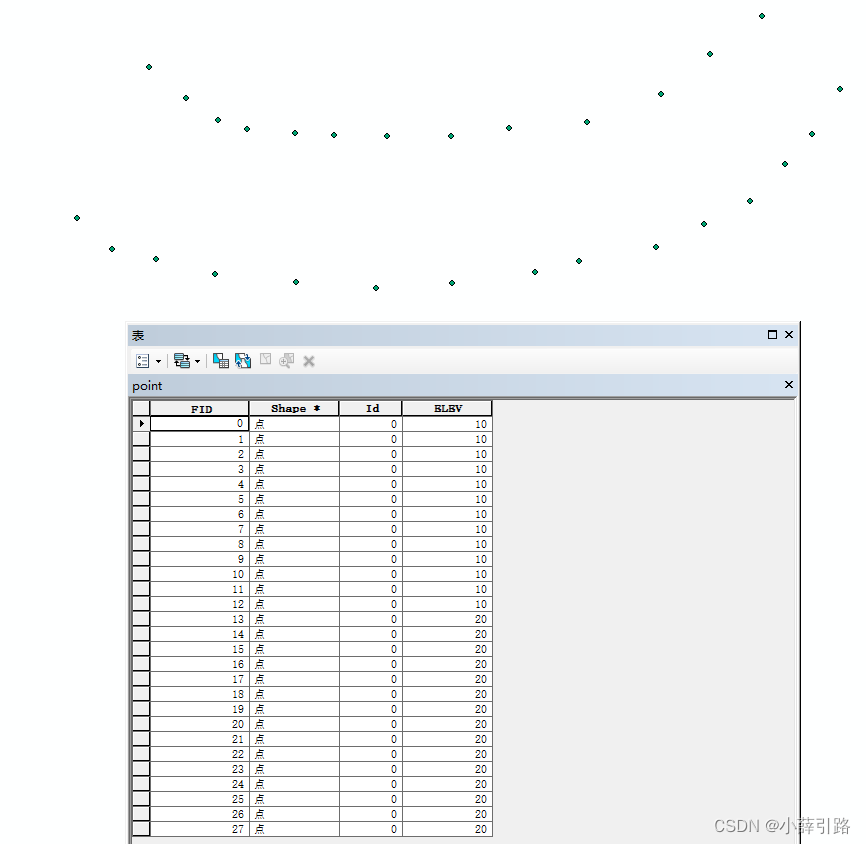

原始数据为一组高程点，如下图所示：

目标是生成等高线，并按照2米等高距进行等高线内插。

2 操作步骤

2.1 样条函数内插

arcgis空间内插值教程 - 道客巴巴 (doc88.com)分析几种不同的插值方法的差值效果，经过分析得出的结论是样条函数方法的插值效果最好；因此，我们这里就不加分析的直接使用样条函数方法，用这些给定的高程点内插栅格。

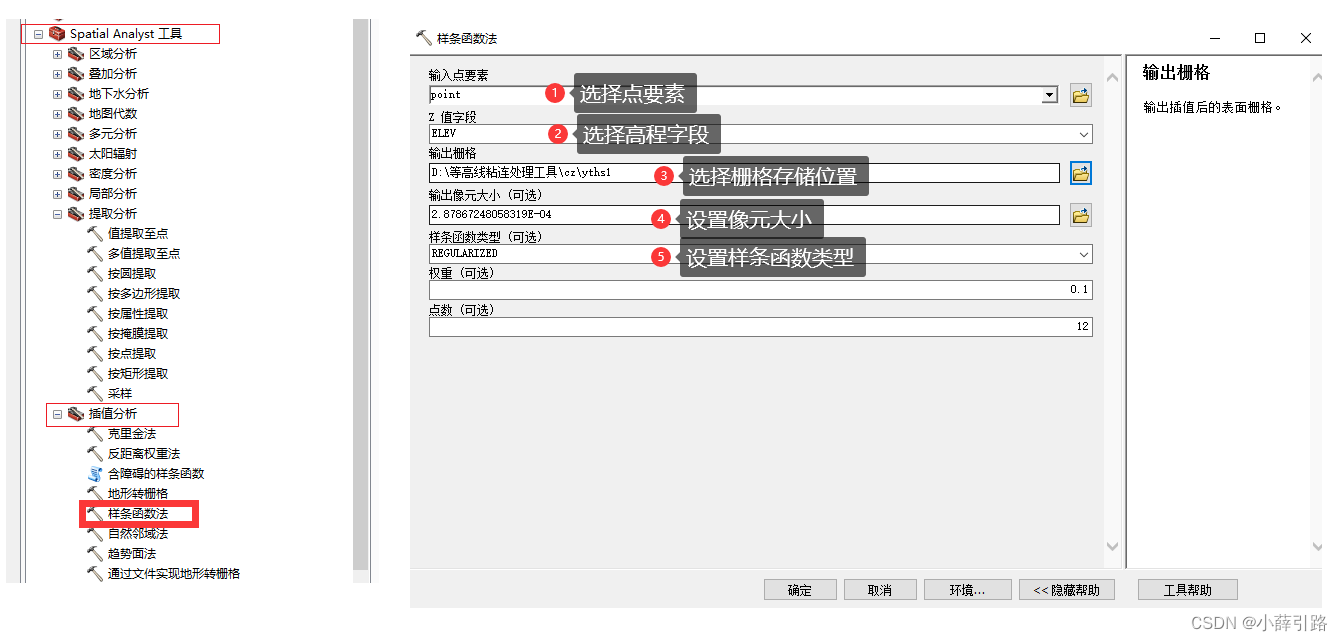

操作步骤为：Arctoolbox -- spatial analysis tools -- 插值分析 -- 样条函数法，之后选择点文件、高程字段，设置好输出路径、像元大小及插值方法，即可生成表面栅格结果。

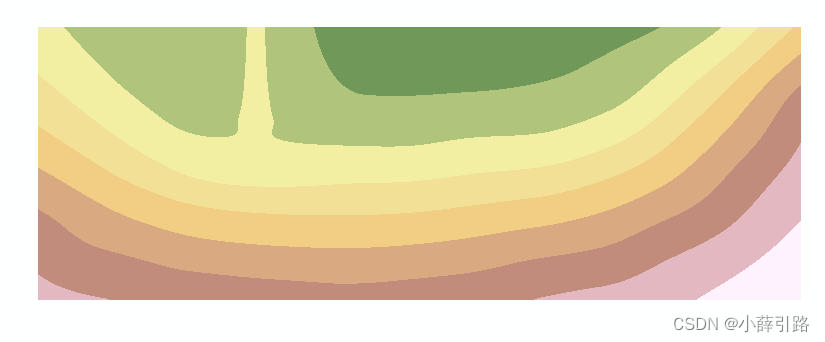

基于上述操作生产的表面栅格结果如下：

2.2 由表面栅格生成等值线

Arcgis利用dem数据生成等高线_辛特的博客-CSDN博客_arcgis等高线介绍了由DEM生成等值线的方法。主要是根据调用Arctoolbox的等值线功能，将栅格生成等值线。

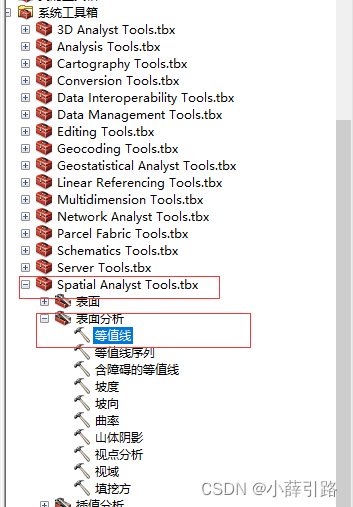

具体操作为：Arctoolbox -- spatial analysis tools -- 表面分析 -- 等值线

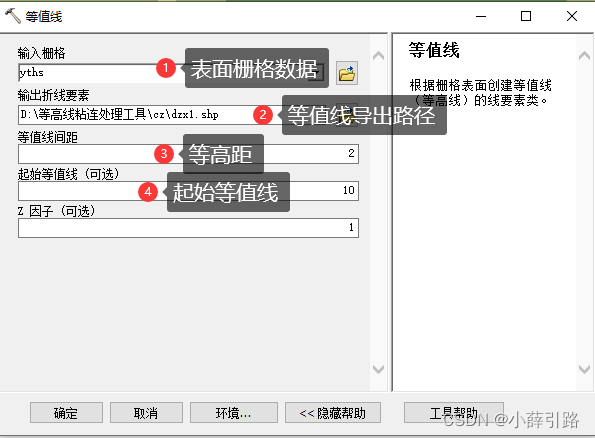

 将上一步输出的表面栅格结果作为输入数据，用来生成等值线。



 基于上述参数设置，生成的等值线效果如下：

 可以发现，经过删除两个工具的处理，我们完美的实现了根据高程点生成相应的等值线的效果。
