一般来说,在风电场微观选址过程中,地形图的拼图是必不可少的一个环节,将场区内大比例尺实测地形图与从strm高程数据中提取的外延等高线数据进行拼接,生成.map文件后方可载入WT软件中进行发电量的估算及微观选址工作。
在拼接之前需要绘制实测地形图的边界用来擦除strm高程数据所生成等高线与实测地形图的公共部分,并在边缘留10-20m的空隙便于识别。地形图边界一般在CAD中手动绘制,然而,一幅边缘复杂的地形图边界的绘制需要花费大量时间和精力,为了减少重复性工作,提高效率,用ArcGIS软件可以自动生成实测地形图的边界,方法如下:

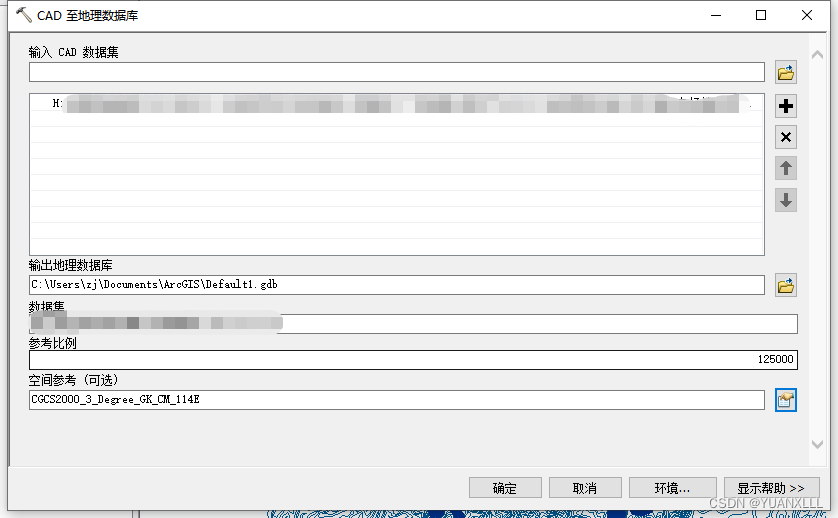

1、将DWG格式数据导入ArcMAP(CAD至地理数据库)
投影一般选CGCS2000高斯三度带,中央经线看项目具体位置
2、单独将地理数据库中的线图层,即等高线导出为shp

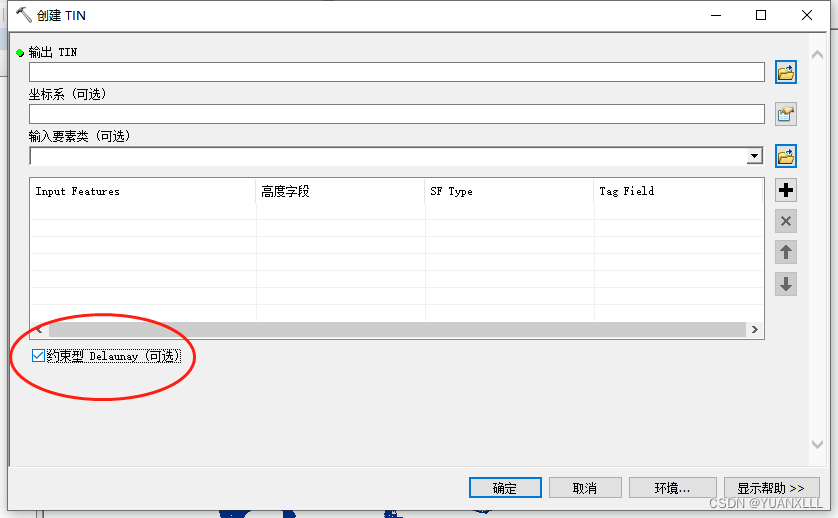

3、3D分析工具——数据管理——TIN——创建TIN
勾选约束型三角网
4、生成TIN文件后,选择描绘TIN数据区,即可获取规则的TIN数据。
最大边长设置越大,生成的边界越粗糙,越小边界越细致。
5、选择3D分析工具——转换——TIN范围,生成地形图边界,一般选面文件。
生成的边界如下,如某些细节不准确,可以使用编辑工具手动调整。
6、使用缓冲区工具创建一个生成边界向外10m的缓冲区
红色边界即为包含缓冲区的地形图边界
7、使用擦除工具擦除strm数据提取的等高线与实测地形图的公共部分(包含10m缓冲区)
8、将实测地形图和提取的外延等高线导出(.shp),放入global mapper再导出成.map格式就完成啦!
