串口数据包收发的思路和流程-stm32入门

本节主要内容：

1. 如何去规定一个合理的数据包格式
2. 如何收发数据包

1. 数据包格式规定/定义

1.1 HEX 数据包定义

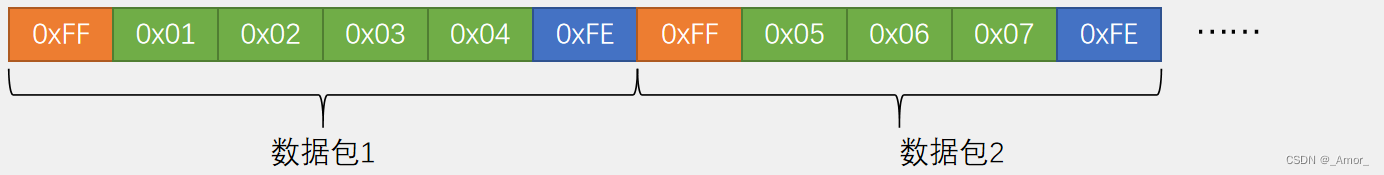

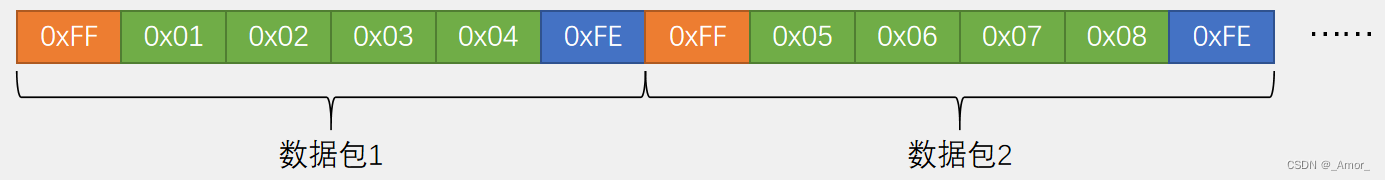

• 固定包长，含包头包尾

• 可变包长，含包头包尾


首先数据包的作用是把一个个单独的数据给打包起来，方便我们进行多字节的数据通信。我们之前学习了串口的代码，发送一个字节，接收一个字节都没问题，但在实际应用中，我们可能需要把多个字节打包为一个整体进行发送，比如说，我们有个陀螺仪传感器，需要用串口发送数据到 STM32，陀螺仪的数据，比如 X 轴一个字节，Y 轴一个字节，Z 轴一个字节，总共 3 个数据，需要连续不断地发送，当你像这样，XYZXYZXYZ 连续发送的时候，就会出现一个问题，就是接收方，它不知道这数据哪个对应 X，哪个对应 Y，哪个对应 Z，因为接收方可能会从任意位置开始接收，所以会出现数据错位的现象，这时候，我们就需要研究一种方式，把这个数据进行分割，把 XYZ 这一批数据分隔开，分成一个个数据包，这样再接收的时候，就知道了数据包的第一个数据就是 X、第二个数据就是 Y，第三个数据就是 Z，这就是数据包的任务，就是把属于同一批的数据进行打包和分割，方便接收方进行识别，那有关分割打包的方法，可以自己发挥想象力来设计，只要逻辑行得通就行。

比如我可以设计，在这个 XYZXYZ 数据流中，数据包的第一个数据，也就是 X 的数据包，它的最高位置 1，其余数据包，最高位都置 0，当我接收到了数据之后，判断一下最高位，如果是 1，那就是 X 数据，然后紧跟着的两个数据就分别是 Y 和 Z，这就是一种可行的分割方法。这种方法就是把每个数据的最高位当作标志位来进行分割的，实际也有应用的例子，比如 UTF8 的编码方式，和这就是类似的，不过它那个编码更高级一些，感兴趣的话可以了解一下。

那本节我们主要讲的数据包分割方法，并不是在数据的高位添加标志位这种方式，因为这种方式破坏了原有数据，使用起来比较复杂，我们串口数据包，通常使用的是额外添加包头包尾的这种方式，比如我这里就列举了两种数据包格式，第一种是固定包长，含包头包尾，也就是每个数据包的长度都固定不变，数据包前面是包头，后面是包尾；第二种是可变包长，含包头包尾，也就是每个数据包的长度可以是不一样的，数据包前面是包头，后面是包尾。它们的数据包格式，可以是用户根据需求，自己规定的，也可以是你买一个模块，别的开发者规定的。

那本节规定是，比如固定包长这里，一批数据规定有 4 个字节，在这 4 个字节之前，加一个包头，比如我定义 0xFF 为包头，在 4 个字节之后，加一个包尾，比如我定义 0xFE 为包尾。那当我接收到 0xFF 之后，我就知道一个数据包来了，接着我再接收到的 4 个字节，就当作数据包的第 1、2、3、4 个数据，存在一个数组里，最后跟一个包尾，当我收到 0xFE 之后，就可以置一个标志位，告诉程序，我收到了一个数据包，然后新的数据包过来，再重复之前的过程，这样就可以在一个连续不断的数据流中，分割出我们想要的数据包了，这就是添加包头包尾实现数据分割打包的思路。

接着我们来研究几个问题：

1. 包头包尾和数据载荷重复问题

这里定义 FF 为包头，FE 为包尾，如果我传输的数据本身就是 FF 和 FE 怎么办呢？那这个问题确实存在，如果数据和包头包尾重复，可能会引起误判。

对应这个问题我们有如下几种解决方法：

1. 限制载荷数据的范围，如果可以的话，我们可以在发送的时候，对数据进行限幅，比如 XYZ，3 个数据，变化范围都可以是 0~100，那就好办了，我们可以在载荷中只发送 0~100 的数据，这样就不会和包头包尾重复了。
2. 如果无法避免载荷数据和包头包尾重复，那我们就尽量使用固定长度的数据包，这样由于载荷数据是固定的，只要我们通过包头包尾对齐了数据，我们就可以严格知道，哪个数据应该是包头包尾，哪个数据应该是载荷数据，在接收载荷数据的时候，我们并不会判断它是否是包头包尾，而在接收包头包尾的时候，我们会判断它是不是确实是包头包尾，用于数据对齐。这样，在经过几个数据包的对齐之后，剩下的数据包应该就不会出现问题了。
3. 增加包头包尾的数量，并且让它尽量呈现出载荷数据出现不了的状态，比如我们使用 FF、FE 做为包头，FD、FC 作为包尾，这样也可以避免载荷数据和包头包尾重复的情况发生。

2. 包头包尾并不是全部都需要的。

比如我们可以只要一个包头，把包尾删掉，这样数据包的格式就是，一个包头 FF，加 4 个数据，这样也是可以的，当检测到 FF，开始接收，收够 4 个字节后，置标志位，一个数据包接收完成，这样也可以，不过这样的话，载荷和包头重复的问题会更严重一些，比如最严重的情况下，我载荷全是 FF，包头也是 FF，那你肯定不知道哪个是包头了，而加上 FE 作为包尾，无论数据怎么变化都是可以分辨出包头包尾的。

3. 固定包长和可变包长的选择问题

对于 HEX 数据包来说，如果你的载荷会出现和包头包尾重复的情况，那就最好选择固定包长，这样可以避免接收错误，如果你又会重复，又选择可变包长，那数据很容易就乱套了；如果载荷不会和包头包尾重复，那可以选择可变包长，数据长度，像这样，4 位、3 位、等等，1 位、10 位，来回任意变肯定都没问题。因为包头包尾是唯一的，只要出现包头，就开始数据包，只要出现包尾，就结束数据包，这样就非常灵活了。

4. 各种数据转换为字节流的问题

这里数据包都是一个字节一个字节组成的，如果你想发送 16 位的整型数据、32 位的整型数据、float、double、甚至是结构体，其实都没问题，因为它们内部其实都是由一个字节一个字节组成的，只需要用一个 uint8_t 的指针指向它，把它们当作一个字节数组发送就行了。

1.2 文本数据包定义

• 固定包长，含包头包尾

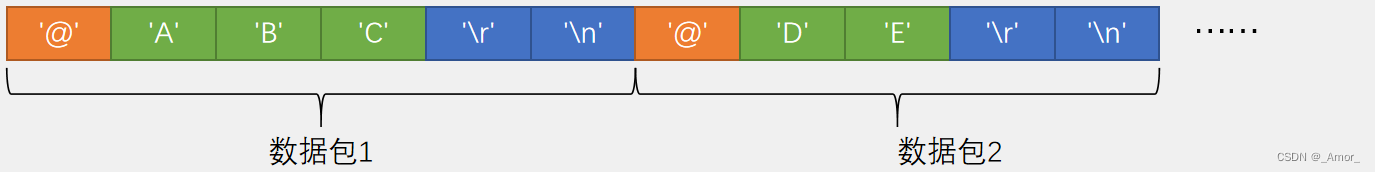

• 可变包长，含包头包尾


文本数据包和 HEX 数据包，就分别对应了文本模式和 HEX 这两种模式。在 HEX 数据包里面，数据都是以原始的字节数据本身呈现的，而在文本数据包里面，每个字节就经过了一层编码和译码，最终表现出来的，就是文本格式，但实际上，每个文本字符背后，其实都还是一个字节的 HEX 数据。

那我们看一下，同样给出了固定包长和可变包长这两种模式，由于数据译码成了字符形式，这就会存在大量的字符可以作为包头包尾，可以有效避免载荷和包头包尾重复的问题。比如本节规定以 @ 这个字符作为包头，以 \r\n 也就是换行，这两个字符作为包尾，在载荷数据中间可以出现除了包头包尾的任意字符，这很容易做到，所以文本数据包基本不用担心载荷和包头包尾重复的问题，使用非常灵活。可变包长、各种字母、符号、数字，都可以随意使用，当我们接收到载荷数据之后，得到的就是一个字符串，在软件中再对字符串进行操作和判断，就可以实现各种指令控制的功能了。而且字符串数据包表达的意义很明显，可以把字符串数据包直接打印到串口助手上，什么指令，什么数据，一眼就能看明白，所以这个文本数据包，通常会以换行作为包尾，这样在打印的时候，就可以一行一行地显示了，非常方便。

那 HEX 数据包与文本数据包这两种对比下来，其实也是各有优缺点的。
HEX 数据包：

• 优点：传输最直接，解析数据非常简单，比较适合一些模块发送原始的数据。比如一些使用串口通信的陀螺仪、温湿度传感器。
• 缺点：灵活性不足、载荷容易和包头包尾重复。

文本数据包：

• 优点：数据直观易理解，非常灵活，比较适合一些输入指令进行人机交互的场合，比如蓝牙模块常用的 AT 指令，CNC 和 3D 打印机常用的 G 代码，都是文本数据包的格式。
• 缺点：解析效率低。比如发送一个数 100，HEX 数据包就是一个字节 100，完事，文本数据包就得是 3 个字节的字符，‘1’，‘0’，‘0’，收到之后还要把字符转换成数据，才能得到 100。所以说，我们需要根据实际场景来选择和设计数据包格式。

2. 数据包的收发流程

2.1 数据包的发送

数据包的发送非常简单。

在 HEX 数据包这里，我如果想发送一个数据包，就定义一个数组，填充数据，然后用上节我们写过的 SendArray 一发就完事了。

在 文本 数据包这里，我如果想发送数据包，就写一个字符串，然后调用 SendString 一发送也完事了。

数据包的发送非常简单。因为发送过程是完全自主可控的，想发啥就发啥。我们写到的时候也能感受到，串口发送，比接收简单多了。

2.2 数据包的接收

接受一个数据包就比较复杂了。我们来学习一下。

这里演示了固定包长 HEX 数据包的接收方法。首先，根据前一节的代码，我们知道，每收到一个字节，程序都会进一遍中断，在中断函数里，我们可以拿到这一个字节，但拿到之后，我们就得退出中断了，所以，每拿到一个数据，都是一个独立的过程，而对于数据包来说，很明显它具有前后关联性，包头之后是数据，数据之后是包尾，对于包头、数据和包尾这三种状态，我们都需要有不同的处理逻辑，所以在程序中，我们需要设计一个能记住不同状态的机制，在不同状态执行不同的操作，同时还要进行状态的合理转移，这种程序设计思维，就叫做“状态机”。

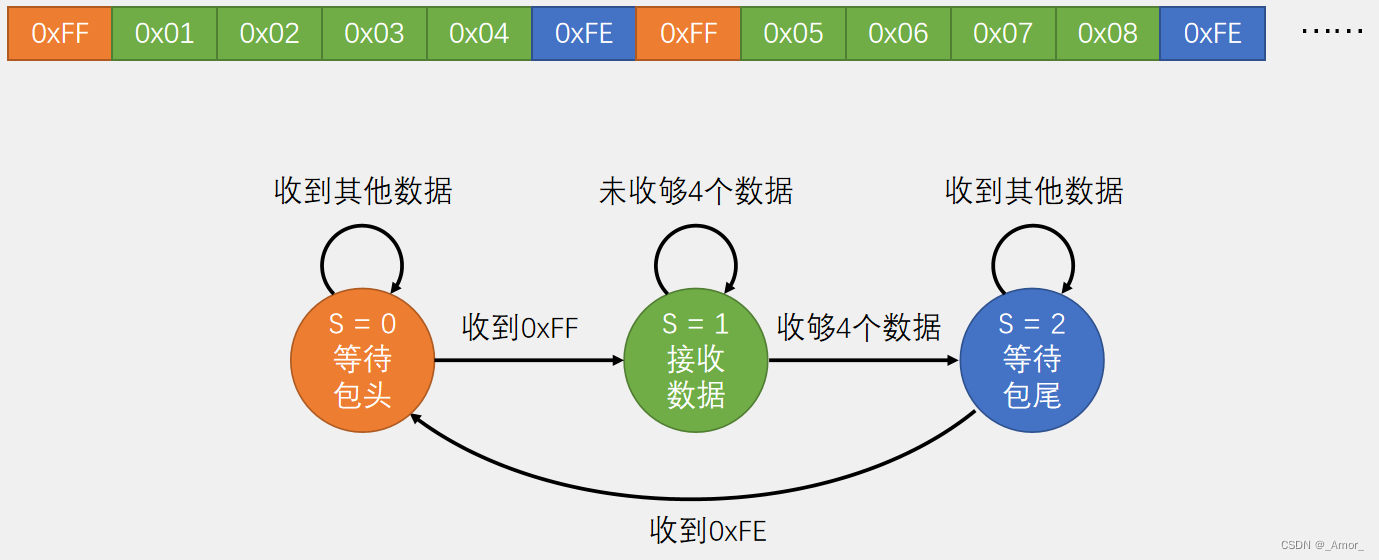

在这里我们就使用状态机的方法来接收一个数据包，要想设计一个好的状态机程序，画一个下面这样的状态转移图是必要的。对于上面这样一个固定包长 HEX 数据包来说，我们可以定义 3 个状态，第一个状态是等待包头，第二个状态是接收数据，第三个状态是等待包尾。每个状态需要用一个变量来标志一下，比如我这里用变量 S 来标志，三个状态依次为 S = 0，S = 1，S = 2，这一点类似于置标志位，只不过标志位只有 0 和 1，而状态机是多标志位状态的一种方式，然后执行流程是：

1. 最开始，S = 0，收到一个数据，进中断，根据 S = 0，进入第一个状态的程序，判断数据是不是包头 FF，如果是 FF，则代表收到包头，之后置 S = 1，退出中断，结束，这样下次再进中断，根据 S = 1，就可以接收数据的程序了，那在第一个状态，如果收到的不是 FF，就证明数据包没有对齐，我们应该等待数据包包头的出现，这时状态就仍然是 0，下次进中断，就还是判断包头的逻辑，直到出现 FF，才能转到下一个状态。
2. 那之后，出现了 FF，我们就可以转移到接收数据的状态了。这时再收到数据，我们就直接把它存在数组里，另外再用一个变量，记录收了多少个数据，如果没收够四个数据，就一直是接收状态，如果收够了，就置 S = 2，下次中断时，就可以进入下一个状态了。
3. 那最后一个状态就是等待包尾了，判断数据是不是 FE，正常情况，应该是 FE，这样就可以置 S = 0，回到最初的状态，开始下一个轮回，当然也有可能这个数据不是 FE，比如数据和包头重复了，导致包头位置判断错了，那这个包尾位置就有可能不是 FE，这时就可以进入重复等待包尾的状态，直到接收到真正的包尾。这样加入包尾的判断，更能预防因数据和包头重复造成的错误。

这就是使用状态机接收数据包的思路。这个状态机其实是一种很广泛的编程思路，在很多地方都可以用到。使用的基本步骤是：

1. 先根据项目要求定义状态，画几个圈
2. 然后考虑好各个状态在什么情况下会进行转移，如何转移，画好线和转移条件。
3. 最后根据这个图来进行编程。

这样思维就会非常清晰了。比如你要做个菜单，就可以用到状态机的思维，按什么键，切换什么菜单，执行什么样的程序，还有一些芯片内部逻辑，也会用到状态机。比如芯片什么情况下进入待机状态，什么情况下进入工作状态，这也是状态机的应用，希望大家可以研究一下，对你的编程肯定会有帮助。

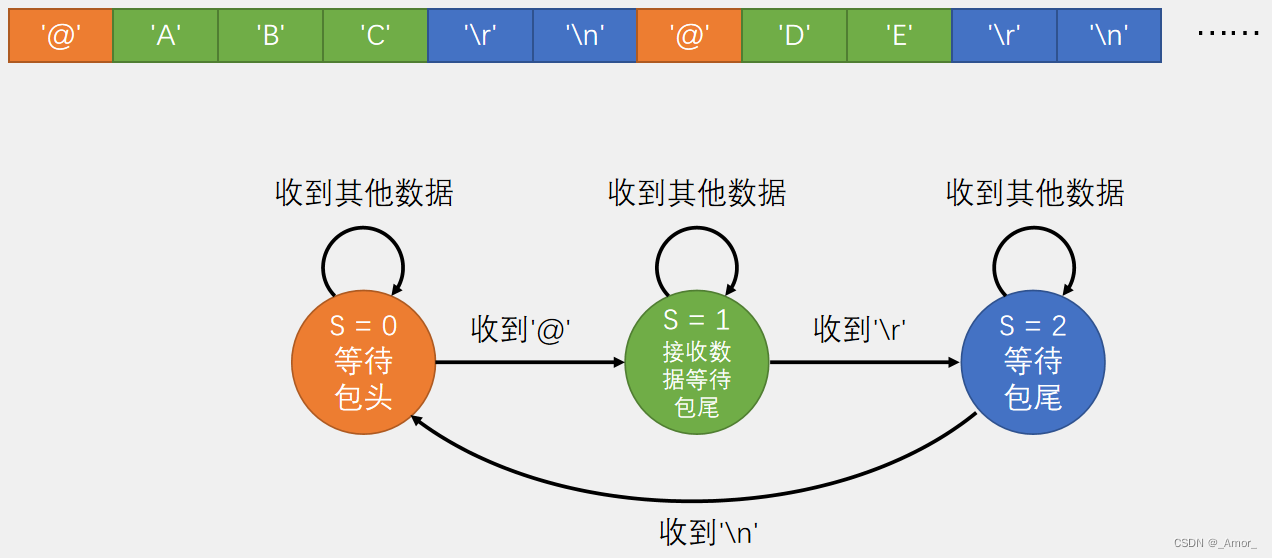

这里演示了可变包长 文本 数据包的接收方法。我们看一下可变包长 文本 数据包的接收流程，同样也是利用状态机，定义了三个状态。

1. 第一个状态，等待包头，判断收到的是不是我们规定的 @ 符号，如果收到 @，就进入接收状态。
2. 在接收状态下，依次接收数据，同时，这个状态还应该要兼具等待包尾的功能，因为这是可变包长，我们接收数据的时候，也要时刻监视，是不是收到包尾了，一旦收到包尾了，就结束，那这里，这个状态的逻辑就应该是，收到一个数据，判断是不是 \r，如果不是，就正常接收，如果是，则不接收，同时跳到下一个状态，等待包尾 \n，因为这里数据包有两个包尾 \r，\n，所以需要第三个状态。
3. 如果只有一个包尾，那在出现包尾之后，就可以直接回到初始状态了，只需要两个状态就行。因为接收数据和等待包尾需要在一个状态里同时进行。由于串口的包头包尾不会出现在数据中，所以基本不会出现数据错位的现象。

这就是使用状态机接收文本数据包的方法。

其他的数据包也都可以套用这两个形式，等会我们写程序就会根据这里面的流程来。

到这里，关于数据包的定义、分类、优缺点和注意事项就介绍完了。

3. 两个 串口收发数据包 功能案例

3.1 串口收发 HEX 数据包

3.1.1 硬件电路图

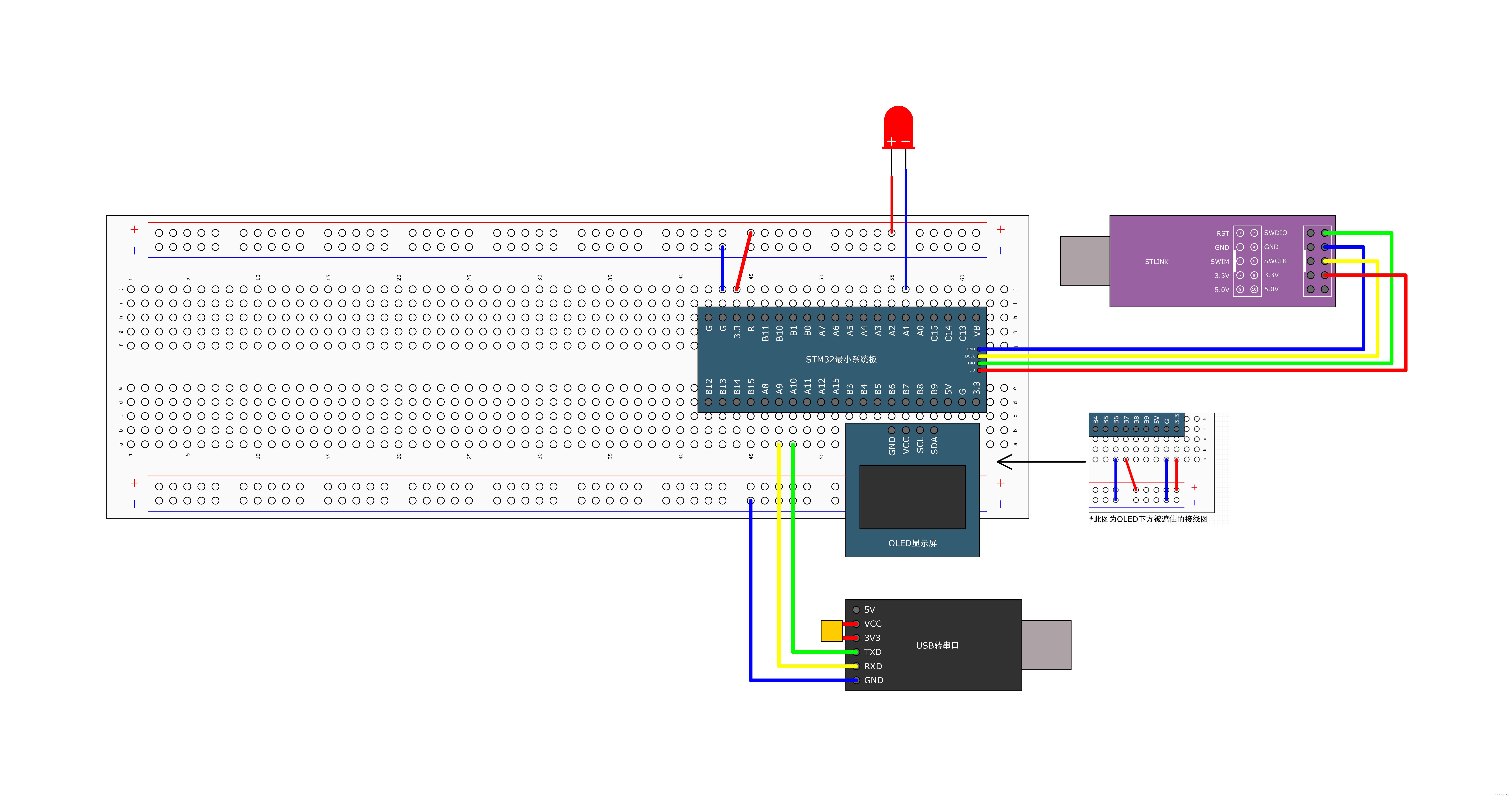

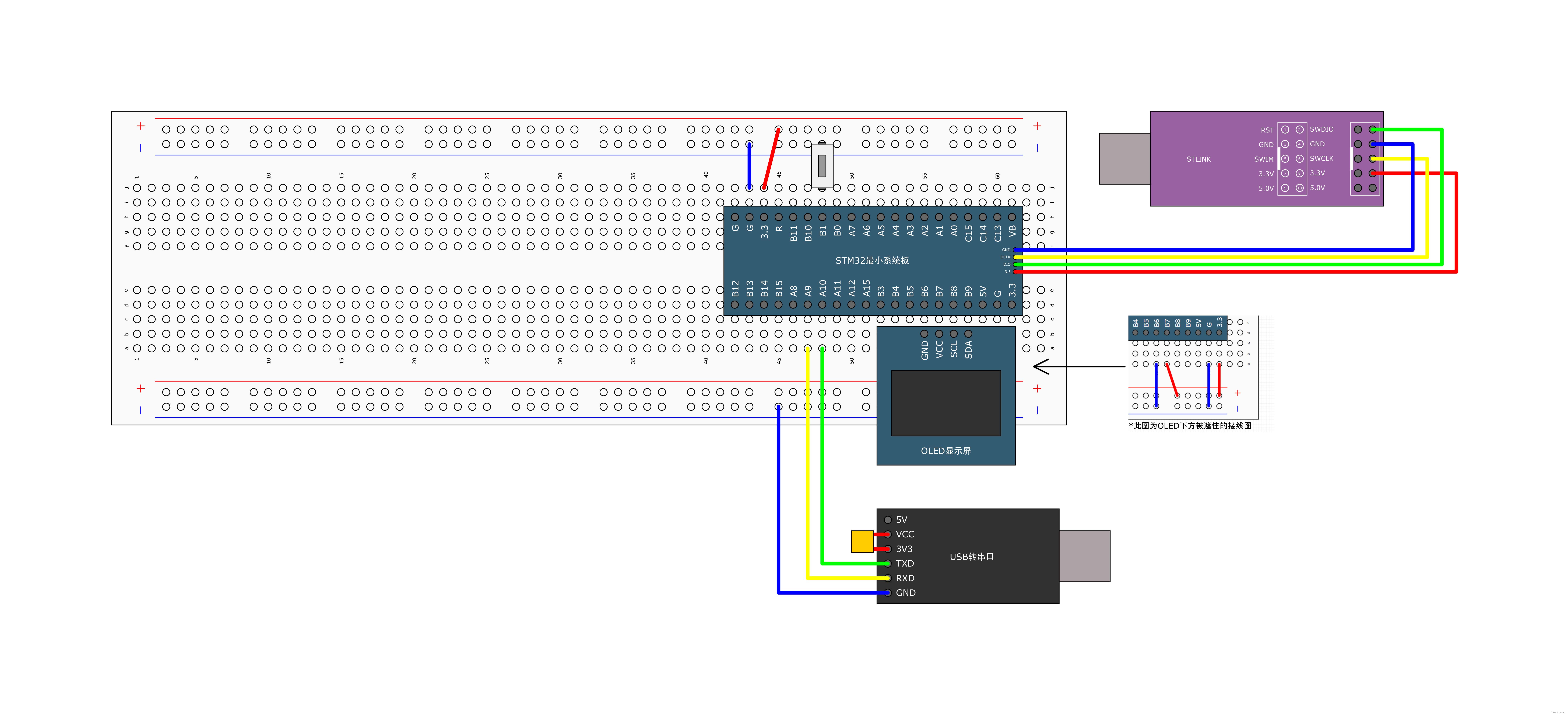

这两个代码的接线图之前都用到过，应该都挺简单的。下面这个串口模块的接线和之前都是一样的，没有变化。然后在 PB1 口接了一个按键，用于控制。

3.1.2 串口发送 HEX 数据包代码

我们从上一节的代码（串口发送+接收）的基础上来改。在 Serial.c 文件中添加收发 HEX 数据包的部分。其中 HEX 数据包的格式与 1.1 节一样。固定包长，含包头包尾，其中包头为 FF，载荷数据固定 4 字节，包尾为 FE。

1. 在 .c 文件这里为了收发数据包，我们先定义两个缓存区的数组。并在 .h 头文件声明为外部可调用。

uint8_t Serial_TxPacket[4];//数据个数为四个
uint8_t Serial_RxPacket[4];//数据个数为四个

这 4 个数据只存储发送或接收的载荷数据，包头包尾就不存了。

extern uint8_t Serial_TxPacket[];//数组声明的时候数量可以不要。
extern uint8_t Serial_RxPacket[];

• 数组声明的时候数量可以不要。
• 如果模块里有数组需要外部调用，一般就习惯直接把变量声明出去了。如果要封装写个 Set、Get 的话，也可以，那就得用指针进行传递，不过那样太麻烦了，所以这里就直接声明出去。

2. 之后 RxFlag 留着，如果收到一个数据包，就置 RxFlag。

接着继续往下，这些初始化的代码，都不需要更改。发送的模块函数也先放着。之后，GetRxData 这个函数删掉，GetRxFlag 留着，最后中断内部的实现先删掉。

3. 先写一个 SendPacket 的函数

我们想要的效果是，调用一下这个函数，TxPacket 数组的 4 个数据，就会自动加上包头包尾发送出去。

void Serial_SendPacket(void) {
	Serial_SendByte(0xFF);//发送包头
	Serial_SendArray(Serial_TxPacket, 4);//这样就依次把 4 个载荷数据发出去了
	Serial_SendByte(0xFE);//发送包尾
}

包头 FF 和 包尾 FE 用于控制接收，没有显示。

4. main.c 函数实现

#include "stm32f10x.h"                  // Device header
#include "Delay.h"
#include "OLED.h"
#include "Serial.h"

int main(void) {
	OLED_Init();
	OLED_ShowString(1, 1, "RxData:");

	Serial_Init();//初始化串口

	Serial_TxPacket[0] =  0x01;//先填充发送缓存区数组
	Serial_TxPacket[1] =  0x02;
	Serial_TxPacket[2] =  0x03;
	Serial_TxPacket[3] =  0x04;

	Serial_SendPacket();//加上包头包尾，统一发送出去

	while(1){

	}
}

数组填充好之后，调用一下 SendPacket，之后 SendPacket 就会取出数组的内容，加上包头包尾，统一发送出去

这里打开串口，发送模式和接收模式都选择 HEX 模式，然后按一下复位，可以看到，数据包就发送过来了。数据包格式是 FF，4 个载荷数据，FE。实际上就是 SendArray 对吧，这个没有问题。

3.1.3 串口接收 HEX 数据包代码

1. 接收数据包的缓存区和标志位，我们已经定义好了。

2. 然后在接收中断函数里，我们就需要用状态机来执行接收逻辑了。

接收数据包，然后把载荷数据存在 RxPacket 数组里，这是我们的任务。根据状态转移图，首先我们要定义一个标志当前状态的变量 S。

那在中断这里，我们可以在函数里面定义一个静态变量。这个静态变量类似于全局变量，函数进入只会初始化一次 0，在函数退出后，数据仍然有效。与全局变量不同的是，静态变量只能在本函数使用。

void USART1_IRQHandler(void) {
	static uint8_t RxState = 0;//状态变量 S，三个状态 S 分别为 0、1、2
	static uint8_t pRxPacket = 0;//指示接收到哪一个了，最开始默认为 0
	//先判断标志位
	if (USART_GetITStatus(USART1, USART_IT_RXNE) == SET) {//如果 RXNE 确实置 1 了，就进 if
		uint8_t RxData = USART_ReceiveData(USART1);//首先获取一下 RxData
		//根据 RxState 不同，我们需要进入不同的处理程序。
		//以下就是状态选择的部分，然后就依次写每个状态执行的操作和状态转移条件就行了。
		if (RxState == 0) {//进入等待包头程序
			if (RxData == 0xFF) {//就说明收到包头了
				RxState = 1;//转移状态
				pRxPacket = 0;//在状态 0 转移到状态 1 时，提前清一个 0
			}
			//如果 RxData != FF 呢？就不转移状态。
		}
		else if (RxState == 1) {//进入接收数据程序
			//这里要依次接收 4 个数据，存在 RxPacket 数组里，所以还需要一个变量，来记一下，接收几个了。
			Serial_RxPacket[pRxPacket] = RxData;//将 RxData 存在接收数组里
			pRxPacket ++;//移动到下一个位置
			//这样就是，每进一次接收状态，数据就转存一次缓存数组，同时存的位置 ++
			if (pRxPacket >= 4) {//也就是 4 个载荷数据已经收完了，这时就可以转移到下一个状态了
				RxState = 2;//转移状态
				pRxPacket = 0;//清零，为下次接收做准备
			}
		}
		else if (RxState == 2) {//进入等待包尾程序
			if (RxData == 0xFE) {//判断是不是包尾，
				RxState = 0;//如果是的话，回到最初的状态，
				Serial_RxFlag = 1;//同时，代表一个数据包接收到了，可以置一个接收标志位。
			}
			//如果不等于 FE 的话，就是还没收到包尾，我们同样不做处理。仍然在这个状态，等待包尾
		}
	}
}

好，到这里，我们这个接收数据包的状态机程序就完成了。大家可以对照状态转移图来理解，都是一一对应的。

注意一定要用 else if，else 不要去掉。如果你只是 3 个并列的 if，可能在状态转移的时候会出现问题。比如在状态 0，你想转移到状态 1，就置 RxState = 1。结果就会造成下面状态 1 的条件就立马满足了，这样会出现连续两个 if 都同时成立的情况。这个情况我们不希望出现。所以这里使用 else if，保证每次进来之后，只能选择执行其中一个状态的代码。或者你用 switch case 语句，也可以保证只有一个条件满足。

3. main.c 函数实现

#include "stm32f10x.h"                  // Device header
#include "Delay.h"
#include "OLED.h"
#include "Serial.h"

int main(void) {
	OLED_Init();
	OLED_ShowString(1, 1, "RxData:");

	Serial_Init();//初始化串口

	Serial_TxPacket[0] =  0x01;//先填充发送缓存区数组
	Serial_TxPacket[1] =  0x02;
	Serial_TxPacket[2] =  0x03;
	Serial_TxPacket[3] =  0x04;

	Serial_SendPacket();//数组填充好之后，调用一下 SendPacket，之后 SendPacket 就会取出数组的内容，加上包头包尾，统一发送出去

	while(1){
		if (Serial_GetRxFlag() == 1) {//即收到了数据包
			OLED_ShowHexNum(1, 1, Serial_RxPacket[0], 2);
			OLED_ShowHexNum(1, 4, Serial_RxPacket[1], 2);
			OLED_ShowHexNum(1, 7, Serial_RxPacket[2], 2);
			OLED_ShowHexNum(1, 10, Serial_RxPacket[3], 2);
		}
	}
}

在串口助手的发送区，按照数据包格式发送数据，包头 FF，数据，给个 11 22 33 44，包尾 FE，发送。可以看到 OLED 显示了这个数据包的载荷数据 11 22 33 44。我们改一下，比如 FE FF 88 FE，这时载荷数据和 包头包尾是有重复的，再发送一下看看，目前收到的数据，仍然没问题，因为我们程序在接收载荷数据的时候，并不会判断包头包尾，所以这时载荷数据即使和包头包尾重复，也干扰不到我们。这就是数据包接收的程序。

之后这个程序还隐藏有一个问题大家需要注意一下：就是这个 RxPacket 数组，它是一个同时被写入又同时被读出的数组。在中断函数里，我们会依次写入它。在主函数里，我们又会依次读出它。
这会造成什么问题呢？
就是数据包之间可能会混在一起，比如你读出的过程太慢了，前面两个数据刚读出来，等了一会，才继续往后读取。那这时后面的数据就可能会刷新为下一个数据包的数据，也就是你读出的数据可能一部分属于上一个数据包，另一部分属于下一个数据包。这个问题需要注意一下。
那解决方法呢？
可以是在接收部分加入判断，就是在每个数据包读取处理完毕后，再接收下一个数据包。
当然很多情况下其实还可以不进行处理，像这种 HEX 数据包，多是用于传输各种传感器的每个独立数据。比如陀螺仪的 X，Y，Z 轴数据，温湿度数据等等，它们相邻数据包之间的数据，具有连续性，这样即使相邻数据包混在一起了，也没关系，所以这种情况下，就不需要关心这个问题了。具体到底怎么处理，还需要大家结合实际情况来操作了。这里就提一下这个可能存在的问题，大家了解一下就行。

好，那我们收发 HEX 数据包的程序，大概就讲完了。

3.1.4 示例代码

接下来我们来完善一下最终的程序现象。

Serial.h

#ifndef __SERIAL_H
#define __SERIAL_H

#include "stdio.h"

extern uint8_t Serial_TxPacket[];//数组声明的时候数量可以不要。如果模块里有数组需要外部调用，一般就习惯直接把变量声明出去了。
extern uint8_t Serial_RxPacket[];//

void Serial_Init(void);
void Serial_SendByte(uint8_t Byte);
void Serial_SendArray(uint8_t* Array, uint16_t Length);
void Serial_SendString(char* str);
void Serial_SendNumber(uint32_t Number, uint8_t Length);
void Serial_Printf(char* format, ...);
void Serial_SendPacket(void);
uint8_t Serial_GetRxFlag(void);


#endif

Serial.c

#include "stm32f10x.h"                  // Device header
#include "stdio.h"
#include "stdarg.h"

uint8_t Serial_TxPacket[4];//数据个数为四个
uint8_t Serial_RxPacket[4];//数据个数为四个
uint8_t Serial_RxFlag;

void Serial_Init(void) {
//1.开启时钟，吧需要用的 USART 和 GPIO 的时钟打开
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_USART1, ENABLE);//USART1 是 APB2 的外设，其他的都是 APB1 的外设，注意一下
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA, ENABLE);
//2.GPIO 初始化，把 TX 配置成复用输出，RX 配置成输入
	GPIO_InitTypeDef GPIO_InitStructure;
	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AF_PP;//目前需要数据发送，所以初始化 TX
	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_9;
	GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
	GPIO_Init(GPIOA, &GPIO_InitStructure);//这样就是把 PA9 配置为复用推挽输出，供 USART1 的 TX 使用

	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IPU;//上拉输入模式
	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_10;
	GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
	GPIO_Init(GPIOA, &GPIO_InitStructure);//这样就是把 PA10 配置好，供 USART1 的 RX 使用
//3.配置 USART，直接使用一个结构体，就可以把所有的参数都配置好了
	USART_InitTypeDef USART_InitStructure;
	USART_InitStructure.USART_BaudRate = 9600;//波特率，可以直接写一个波特率的数值
	USART_InitStructure.USART_HardwareFlowControl = USART_HardwareFlowControl_None;//硬件流控制，这个参数的取值可以是 None 不使用流控、只用 CTS、只用 RTS 或者 CTS 和 RTS 都使用。我们不使用流控，所以选择 None。
	USART_InitStructure.USART_Mode = USART_Mode_Tx | USART_Mode_Rx;//串口模式，可以选择 Tx 发送模式和 Rx 接收模式，那我们这个程序既需要发送又需要接收，那就用或符号把 Tx 和 Rx 或起来。就跟 GPIO_Pin_1 | GPIO_Pin_2 一样的用法。
	USART_InitStructure.USART_Parity = USART_Parity_No;//校验位，可以选择 No无检验、Odd奇校验、Even偶校验，我们不需要校验，所以选择 No。
	USART_InitStructure.USART_StopBits = USART_StopBits_1;//停止位，这个参数可以选择 0.5、1、1.5、2，我们选择 1 位停止位。
	USART_InitStructure.USART_WordLength = USART_WordLength_8b;//字长，这个参数可以选择 8 位或 9 位，我们不需要校验，所以字长就选择 8 位。
	USART_Init(USART1, &USART_InitStructure);
//4.如果你只需要发送的功能，就直接开启 USART，初始化就结束了，如果你需要接收的功能，可能还需要配置中断，那就在开启 USART 之前，再加上 ITConfig 和 NVIC 的代码就行了。
	USART_Cmd(USART1, ENABLE);

//5. 配置中断
	USART_ITConfig(USART1, USART_IT_RXNE, ENABLE);//开启 RXNE 标志位到 NVIC 的输出

//6. 配置 NVIC
	NVIC_PriorityGroupConfig(NVIC_PriorityGroup_2);//先分组
	NVIC_InitTypeDef NVIC_InitStructure;//再初始化 NVIC 的 USART1 通道
	NVIC_InitStructure.NVIC_IRQChannel = USART1_IRQn;//中断通道
	NVIC_InitStructure.NVIC_IRQChannelCmd = ENABLE;
	NVIC_InitStructure.NVIC_IRQChannelPreemptionPriority = 1;//优先级
	NVIC_InitStructure.NVIC_IRQChannelSubPriority = 1;
	NVIC_Init(&NVIC_InitStructure);//到这里，RXNE 标志位一旦置 1 了，就会向 NVIC 申请中断，之后我们可以在中断函数里接收数据，中断函数的名字，我们看一下启动文件 startup_stm32f10x_md.s，复制 USART1_IRQHandler

//整个初始化流程非常中规中矩，每个函数大家应该都已经很熟悉了，得益于库函数的封装，内部各种细节问题，就不需要我们再关心了。
}

//那初始化完成之后，如果要发送数据，调用一个发送函数就行了，如果要接收数据，就调用接收的函数。如果要获取发送和接收的状态，就调用获取标志位的函数。
//这就是 USART 外设的使用思路。

//写一个发送数据的函数，调用这个函数，就可以从 Tx 引脚发送一个字节数据
void Serial_SendByte(uint8_t Byte) {
	//1.调用串口的 SendData 函数
	USART_SendData(USART1, Byte);

	//2.等待标志位
	while(USART_GetFlagStatus(USART1, USART_FLAG_TXE) == RESET);//发送数据寄存器空标志位

	//3.标志位会自动清零。
}

//发送数组
void Serial_SendArray(uint8_t* Array, uint16_t Length) {//指向待发送数组的首地址
	uint16_t i;
	for (i = 0; i < Length; i++) {
		Serial_SendByte(Array[i]);
	}
}

//发送字符串
void Serial_SendString(char* str) {//由于字符串自带一个结束标志位，所以就不需要再传递长度参数了
	uint8_t i;
	for (i = 0; str[i] != '\0'; i++ ) {//数据 0 对应空字符，是字符串结束标志位，如果不等于 0，就是还没结束，进入循环。如果等于 0，就是结束了，停止循环。
	//这里 数据 0 也可以写成字符的形式，就是 '\0'，这就是空字符的转义字符表示形式。和直接写 0，最终效果是一样的，这里就以转义字符的形式来写吧。
		Serial_SendByte(str[i]);
	}
}

//次方函数
uint32_t Serial_Pow(uint32_t X, uint32_t Y) {//返回值 = X ^ Y
	uint32_t ret = 1;
	while( Y-- ) {
		ret *= X;
	}
	return ret;
}

//发送字符形式的数字，最终能在电脑上显示字符串形式的数字
void Serial_SendNumber(uint32_t Number, uint8_t Length) {
	//把 Number 的个位、十位、百位等等，以十进制拆分开
	//怎么以十进制拆分开：
	//取某一位就是 数字 / 10 ^ x % 10。/ 10 ^ x 就是把这一位的右边去掉，%10 就是把左边去掉。这就是拆分数字的思路。
	uint8_t i;
	for (i = 0; i < Length; i++) {
		//然后转换成字符数字对应的数据（以字符的形式显示，所以需要加一个偏移，可以看一下 ASCII 码表，字符 0 对应的数据是 0x30，所以这里还得加上一个 0x30，或者以字符的形式写，就是'0'），依次发送出去
		Serial_SendByte(Number / Serial_Pow(10, Length - i - 1) % 10 + '0');//以十进制从高位到低位依次发送
	}
	//这就是发送数据的逻辑，其实这两个函数 SendString 和 SendNumber 和 OLED 的 ShowString 和 ShowNumber 是一样的逻辑，可以对照 OLED 代码看看，都是一样的
}

int fputc(int ch, FILE* f) {//这是 fputc 函数的原型，这些参数上面的，按照我这样写就行，不需要管那么多
	//把 fputc 重定向到串口
	Serial_SendByte(ch);
	return ch;
}
//那重定向 fputc 和 printf 有什么关系呢？这是因为，这个 fputc 是 printf 函数的底层，printf 函数在打印的时候，就是不断调用 fputc 函数一个个打印的。
//我们把 fputc 函数重定向到了串口，那 printf 自然就输出到串口了。好，这样，printf 就移植好了

void Serial_Printf(char* format, ...) {
	//首先定义输出的字符串
	char str[100];
	//注意：接下来的部分就比较难了
	va_list arg;//定义一个参数列表变量。va_list 是一个类型名，arg 是一个变量名
	va_start(arg, format);//从 format 位置开始接收参数表，放在 arg 里面。
	vsprintf(str, format, arg);//之后 sprintf，打印位置是 str，格式化字符串是 format，参数表是 arg。在这里 sprintf 要改成 vsprintf。因为 sprintf 只能接收直接写的参数，对于这种封装格式，要用 vsprintf。
	va_end(arg);//之后，释放参数表。
	Serial_SendString(str);//最后，把 str 发送出去
}

void Serial_SendPacket(void) {
	Serial_SendByte(0xFF);//发送包头
	Serial_SendArray(Serial_TxPacket, 4);//这样就依次把 4 个载荷数据发出去了
	Serial_SendByte(0xFE);//发送包尾
}

uint8_t Serial_GetRxFlag(void) {
	if (Serial_RxFlag == 1) {
		Serial_RxFlag = 0;
		return 1;
	}
	return 0;
}


void USART1_IRQHandler(void) {
	static uint8_t RxState = 0;//状态变量 S，三个状态 S 分别为 0、1、2
	static uint8_t pRxPacket = 0;//指示接收到哪一个了，最开始默认为 0
	//先判断标志位
	if (USART_GetITStatus(USART1, USART_IT_RXNE) == SET) {//如果 RXNE 确实置 1 了，就进 if
		uint8_t RxData = USART_ReceiveData(USART1);//首先获取一下 RxData
		//根据 RxState 不同，我们需要进入不同的处理程序。
		//好，这就是状态选择的部分，然后就依次写每个状态执行的操作和状态转移条件就行了。
		if (RxState == 0) {//进入等待包头程序
			if (RxData == 0xFF) {//就说明收到包头了
				RxState = 1;//转移状态
				pRxPacket = 0;//在状态 0 转移到状态 1 时，提前清一个 0
			}
			//如果 RxData != FF 呢？就不转移状态。
		}
		else if (RxState == 1) {//进入接收数据程序
			//这里要依次接收 4 个数据，存在 RxPacket 数组里，所以还需要一个变量，来记一下，接收几个了。
			Serial_RxPacket[pRxPacket] = RxData;//将 RxData 存在接收数组里
			pRxPacket ++;//移动到下一个位置
			//这样就是，每进一次接收状态，数据就转存一次缓存数组，同时存的位置 ++
			if (pRxPacket >= 4) {//也就是 4 个载荷数据已经收完了，这时就可以转移到下一个状态了
				RxState = 2;//转移状态
				pRxPacket = 0;//清零，为下次接收做准备
			}
		}
		else if (RxState == 2) {//进入等待包尾程序
			if (RxData == 0xFE) {//判断是不是包尾，
				RxState = 0;//如果是的话，回到最初的状态，
				Serial_RxFlag = 1;//同时，代表一个数据包接收到了，可以置一个接收标志位。
			}
			//如果不等于 FE 的话，就是还没收到包尾，我们同样不做处理。仍然在这个状态，等待包尾
		}
	}
}

main.c

#include "stm32f10x.h"                  // Device header
#include "Delay.h"
#include "OLED.h"
#include "Serial.h"
#include "Key.h"

uint8_t KeyNum;

int main(void) {
	OLED_Init();
	Key_Init();
	Serial_Init();//初始化串口

	OLED_ShowString(1, 1, "TxPacket");
	OLED_ShowString(3, 1, "RxPacket");

	//先写一下发送的逻辑，按一下按键，变换一下数据，发送到串口助手上
	//1.先把发送缓存赋一个初始值
	Serial_TxPacket[0] =  0x01;
	Serial_TxPacket[1] =  0x02;
	Serial_TxPacket[2] =  0x03;
	Serial_TxPacket[3] =  0x04;


	while(1){
		KeyNum = Key_GetNum();
		if (KeyNum == 1) {//按键按下
			//2.变换测试数据
			Serial_TxPacket[0]++;
			Serial_TxPacket[1]++;
			Serial_TxPacket[2]++;
			Serial_TxPacket[3]++;
			//3.执行发送数据包（SendPacket 就会取出数组的内容，加上包头包尾，统一发送出去）
			Serial_SendPacket();
			//4.用 OLED 显示一下发送的数据
			OLED_ShowHexNum(2, 1, Serial_TxPacket[0], 2);
			OLED_ShowHexNum(2, 4, Serial_TxPacket[1], 2);
			OLED_ShowHexNum(2, 7, Serial_TxPacket[2], 2);
			OLED_ShowHexNum(2, 10, Serial_TxPacket[3], 2);
		}


		if (Serial_GetRxFlag() == 1) {//即收到了数据包
			OLED_ShowHexNum(4, 1, Serial_RxPacket[0], 2);//用 OLED 显示一下接收到的数据
			OLED_ShowHexNum(4, 4, Serial_RxPacket[1], 2);
			OLED_ShowHexNum(4, 7, Serial_RxPacket[2], 2);
			OLED_ShowHexNum(4, 10, Serial_RxPacket[3], 2);
		}
	}
}

首先是发送数据包，按一下按键，变换一次数据，发送一个数据包，OLED 显示发送数据，串口助手收到数据；然后是接收数据包，我们发送指定格式的数据包，OLED 显示接收到的数据包。这就是第一个程序串口收发 HEX 数据包的内容。

3.2 串口收发文本数据包

3.2.1 硬件电路图

之后就是，收发文本数据包的接线图。下面也同样是串口模块，然后在 PA1 口接了一个 LED，用于指示。（长脚接正，短脚接 PA1）

3.2.2 示例代码

修改一下串口的 c 文件（Serial.c）

我们这个程序的数据包格式定义，是可变包长，含包头包尾，以 @ 符号为包头，换行的两个符号为包尾，中间的载荷字符数量不固定。

程序里只写接收部分。因为发送的话，不方便像 HEX 数组一样一个个更改的。所以发送就直接在主函数里 SendString 或者 printf 就行了，非常简单。

1. 首先缓冲区，发送的删掉。接收的数据类型定义为 char，用于接收字符。

char Serial_RxPacket[100];//数量给多点，防止溢出

数量给多点，防止溢出，这里要求单条指令最长不能超过 100 个字符。

那接收缓存区就定义好了。

2. 之后是中断的状态机部分，参考状态转移图

void USART1_IRQHandler(void) {
	static uint8_t RxState = 0;//状态变量 S，三个状态 S 分别为 0、1、2
	static uint8_t pRxPacket = 0;//指示接收到哪一个了，最开始默认为 0
	//先判断标志位
	if (USART_GetITStatus(USART1, USART_IT_RXNE) == SET) {//如果 RXNE 确实置 1 了，就进 if
		uint8_t RxData = USART_ReceiveData(USART1);//首先获取一下 RxData
		//根据 RxState 不同，我们需要进入不同的处理程序。
		//以下就是状态选择的部分，然后就依次写每个状态执行的操作和状态转移条件就行了。
		if (RxState == 0) {//进入等待包头程序
			if (RxData == '@') {//就说明收到包头了
				RxState = 1;//转移状态
				pRxPacket = 0;//在状态 0 转移到状态 1 时，提前清一个 0
			}
			//如果 RxData != '@' 呢？就不转移状态。
		}
		else if (RxState == 1) {//进入接收数据程序
			//因为载荷字符数量并不确定，所以每次接收之前，我们必须先判断是不是包尾
			if (RxData == '\r') {//就说明收到包尾了
				RxState = 2;//转移状态
			}
			else {//如果不是包尾的话，才需要接收数据
				Serial_RxPacket[pRxPacket] = RxData;
				pRxPacket ++;
			}
		}
		else if (RxState == 2) {//进入等待第二个包尾程序，在这个状态我们需要检测 RxData 是不是 == '\n'
			if (RxData == '\n') {
				RxState = 0;//如果是的话，回到最初的状态，
				Serial_RxFlag = 1;//同时，代表一个数据包接收到了，可以置一个接收标志位。
				//同时，接收到之后，我们还需要给我这个字符数组的最后，加一个字符串结束标志为 '\0'，方便我们后续对字符串进行处理。
				Serial_RxPacket[pRxPacket] = '\0';
			}
		}
	}
}

接收到字符数组之后，我们还需要给我这个字符数组的最后，加一个字符串结束标志为 ‘\0’，方便我们后续对字符串进行处理。要不然你要 ShowString，它没有结束标志位，就不知道这个字符串到底有多长了。加结束标志位也很简单，写入字符数组的下一个位置数据给 ‘\0’，这样它才是一个完整的字符串。

3. main.c 实现

#include "stm32f10x.h"                  // Device header
#include "Delay.h"
#include "OLED.h"
#include "Serial.h"


int main(void) {
	OLED_Init();
	Serial_Init();//初始化串口

	OLED_ShowString(1, 1, "TxPacket");
	OLED_ShowString(3, 1, "RxPacket");



	while(1){
		if (Serial_GetRxFlag() == 1) {//接收到数据包
			OLED_ShowString(4, 1, "                ");//显示之前，清除一下第 4 行，给 16 个空格，这就相当于擦除第 4 行
			OLED_ShowString(4, 1, Serial_RxPacket);//OLED 显示接收到的数据包，这里接收到的是字符串
		}
	}
}

显示之前，清除一下第 4 行，给 16 个空格，这就相当于擦除第 4 行。因为这个字符串长度不确定，如果先显示一个长的，再显示一个短的，那长的那个字符串的屁股就会露出来

串口助手这里，发送和接收都选择文本模式，然后按照规定的格式发送数据包。比如 @ABC 换行，这个换行一定要打。发送，可以看到屏幕显示 ABC 这个字符串，可以看到是没问题的。字符串都有了，那之后的内容，就比较好办了。我们完善一下最终的程序。

Serial.h

#ifndef __SERIAL_H
#define __SERIAL_H

#include "stdio.h"

extern char Serial_RxPacket[];

void Serial_Init(void);
void Serial_SendByte(uint8_t Byte);
void Serial_SendArray(uint8_t* Array, uint16_t Length);
void Serial_SendString(char* str);
void Serial_SendNumber(uint32_t Number, uint8_t Length);
void Serial_Printf(char* format, ...);
void Serial_SendPacket(void);
uint8_t Serial_GetRxFlag(void);


#endif

Serial.c

#include "stm32f10x.h"                  // Device header
#include "stdio.h"
#include "stdarg.h"

char Serial_RxPacket[100];//数量给多点，防止溢出
uint8_t Serial_RxFlag;

void Serial_Init(void) {
//1.开启时钟，吧需要用的 USART 和 GPIO 的时钟打开
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_USART1, ENABLE);//USART1 是 APB2 的外设，其他的都是 APB1 的外设，注意一下
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA, ENABLE);
//2.GPIO 初始化，把 TX 配置成复用输出，RX 配置成输入
	GPIO_InitTypeDef GPIO_InitStructure;
	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AF_PP;//目前需要数据发送，所以初始化 TX
	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_9;
	GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
	GPIO_Init(GPIOA, &GPIO_InitStructure);//这样就是把 PA9 配置为复用推挽输出，供 USART1 的 TX 使用

	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IPU;//上拉输入模式
	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_10;
	GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
	GPIO_Init(GPIOA, &GPIO_InitStructure);//这样就是把 PA10 配置好，供 USART1 的 RX 使用
//3.配置 USART，直接使用一个结构体，就可以把所有的参数都配置好了
	USART_InitTypeDef USART_InitStructure;
	USART_InitStructure.USART_BaudRate = 9600;//波特率，可以直接写一个波特率的数值
	USART_InitStructure.USART_HardwareFlowControl = USART_HardwareFlowControl_None;//硬件流控制，这个参数的取值可以是 None 不使用流控、只用 CTS、只用 RTS 或者 CTS 和 RTS 都使用。我们不使用流控，所以选择 None。
	USART_InitStructure.USART_Mode = USART_Mode_Tx | USART_Mode_Rx;//串口模式，可以选择 Tx 发送模式和 Rx 接收模式，那我们这个程序既需要发送又需要接收，那就用或符号把 Tx 和 Rx 或起来。就跟 GPIO_Pin_1 | GPIO_Pin_2 一样的用法。
	USART_InitStructure.USART_Parity = USART_Parity_No;//校验位，可以选择 No无检验、Odd奇校验、Even偶校验，我们不需要校验，所以选择 No。
	USART_InitStructure.USART_StopBits = USART_StopBits_1;//停止位，这个参数可以选择 0.5、1、1.5、2，我们选择 1 位停止位。
	USART_InitStructure.USART_WordLength = USART_WordLength_8b;//字长，这个参数可以选择 8 位或 9 位，我们不需要校验，所以字长就选择 8 位。
	USART_Init(USART1, &USART_InitStructure);
//4.如果你只需要发送的功能，就直接开启 USART，初始化就结束了，如果你需要接收的功能，可能还需要配置中断，那就在开启 USART 之前，再加上 ITConfig 和 NVIC 的代码就行了。
	USART_Cmd(USART1, ENABLE);

//5. 配置中断
	USART_ITConfig(USART1, USART_IT_RXNE, ENABLE);//开启 RXNE 标志位到 NVIC 的输出

//6. 配置 NVIC
	NVIC_PriorityGroupConfig(NVIC_PriorityGroup_2);//先分组
	NVIC_InitTypeDef NVIC_InitStructure;//再初始化 NVIC 的 USART1 通道
	NVIC_InitStructure.NVIC_IRQChannel = USART1_IRQn;//中断通道
	NVIC_InitStructure.NVIC_IRQChannelCmd = ENABLE;
	NVIC_InitStructure.NVIC_IRQChannelPreemptionPriority = 1;//优先级
	NVIC_InitStructure.NVIC_IRQChannelSubPriority = 1;
	NVIC_Init(&NVIC_InitStructure);//到这里，RXNE 标志位一旦置 1 了，就会向 NVIC 申请中断，之后我们可以在中断函数里接收数据，中断函数的名字，我们看一下启动文件 startup_stm32f10x_md.s，复制 USART1_IRQHandler

//整个初始化流程非常中规中矩，每个函数大家应该都已经很熟悉了，得益于库函数的封装，内部各种细节问题，就不需要我们再关心了。
}

//那初始化完成之后，如果要发送数据，调用一个发送函数就行了，如果要接收数据，就调用接收的函数。如果要获取发送和接收的状态，就调用获取标志位的函数。
//这就是 USART 外设的使用思路。

//写一个发送数据的函数，调用这个函数，就可以从 Tx 引脚发送一个字节数据
void Serial_SendByte(uint8_t Byte) {
	//1.调用串口的 SendData 函数
	USART_SendData(USART1, Byte);

	//2.等待标志位
	while(USART_GetFlagStatus(USART1, USART_FLAG_TXE) == RESET);//发送数据寄存器空标志位

	//3.标志位会自动清零。
}

//发送数组
void Serial_SendArray(uint8_t* Array, uint16_t Length) {//指向待发送数组的首地址
	uint16_t i;
	for (i = 0; i < Length; i++) {
		Serial_SendByte(Array[i]);
	}
}

//发送字符串
void Serial_SendString(char* str) {//由于字符串自带一个结束标志位，所以就不需要再传递长度参数了
	uint8_t i;
	for (i = 0; str[i] != '\0'; i++ ) {//数据 0 对应空字符，是字符串结束标志位，如果不等于 0，就是还没结束，进入循环。如果等于 0，就是结束了，停止循环。
	//这里 数据 0 也可以写成字符的形式，就是 '\0'，这就是空字符的转义字符表示形式。和直接写 0，最终效果是一样的，这里就以转义字符的形式来写吧。
		Serial_SendByte(str[i]);
	}
}

//次方函数
uint32_t Serial_Pow(uint32_t X, uint32_t Y) {//返回值 = X ^ Y
	uint32_t ret = 1;
	while( Y-- ) {
		ret *= X;
	}
	return ret;
}

//发送字符形式的数字，最终能在电脑上显示字符串形式的数字
void Serial_SendNumber(uint32_t Number, uint8_t Length) {
	//把 Number 的个位、十位、百位等等，以十进制拆分开
	//怎么以十进制拆分开：
	//取某一位就是 数字 / 10 ^ x % 10。/ 10 ^ x 就是把这一位的右边去掉，%10 就是把左边去掉。这就是拆分数字的思路。
	uint8_t i;
	for (i = 0; i < Length; i++) {
		//然后转换成字符数字对应的数据（以字符的形式显示，所以需要加一个偏移，可以看一下 ASCII 码表，字符 0 对应的数据是 0x30，所以这里还得加上一个 0x30，或者以字符的形式写，就是'0'），依次发送出去
		Serial_SendByte(Number / Serial_Pow(10, Length - i - 1) % 10 + '0');//以十进制从高位到低位依次发送
	}
	//这就是发送数据的逻辑，其实这两个函数 SendString 和 SendNumber 和 OLED 的 ShowString 和 ShowNumber 是一样的逻辑，可以对照 OLED 代码看看，都是一样的
}

int fputc(int ch, FILE* f) {//这是 fputc 函数的原型，这些参数上面的，按照我这样写就行，不需要管那么多
	//把 fputc 重定向到串口
	Serial_SendByte(ch);
	return ch;
}
//那重定向 fputc 和 printf 有什么关系呢？这是因为，这个 fputc 是 printf 函数的底层，printf 函数在打印的时候，就是不断调用 fputc 函数一个个打印的。
//我们把 fputc 函数重定向到了串口，那 printf 自然就输出到串口了。好，这样，printf 就移植好了

void Serial_Printf(char* format, ...) {
	//首先定义输出的字符串
	char str[100];
	//注意：接下来的部分就比较难了
	va_list arg;//定义一个参数列表变量。va_list 是一个类型名，arg 是一个变量名
	va_start(arg, format);//从 format 位置开始接收参数表，放在 arg 里面。
	vsprintf(str, format, arg);//之后 sprintf，打印位置是 str，格式化字符串是 format，参数表是 arg。在这里 sprintf 要改成 vsprintf。因为 sprintf 只能接收直接写的参数，对于这种封装格式，要用 vsprintf。
	va_end(arg);//之后，释放参数表。
	Serial_SendString(str);//最后，把 str 发送出去
}


uint8_t Serial_GetRxFlag(void) {
	if (Serial_RxFlag == 1) {
		Serial_RxFlag = 0;
		return 1;
	}
	return 0;
}


void USART1_IRQHandler(void) {
	static uint8_t RxState = 0;//状态变量 S，三个状态 S 分别为 0、1、2
	static uint8_t pRxPacket = 0;//指示接收到哪一个了，最开始默认为 0
	//先判断标志位
	if (USART_GetITStatus(USART1, USART_IT_RXNE) == SET) {//如果 RXNE 确实置 1 了，就进 if
		uint8_t RxData = USART_ReceiveData(USART1);//首先获取一下 RxData
		//根据 RxState 不同，我们需要进入不同的处理程序。
		//以下就是状态选择的部分，然后就依次写每个状态执行的操作和状态转移条件就行了。
		if (RxState == 0) {//进入等待包头程序
			if (RxData == '@') {//就说明收到包头了
				RxState = 1;//转移状态
				pRxPacket = 0;//在状态 0 转移到状态 1 时，提前清一个 0
			}
			//如果 RxData != '@' 呢？就不转移状态。
		}
		else if (RxState == 1) {//进入接收数据程序
			//因为载荷字符数量并不确定，所以每次接收之前，我们必须先判断是不是包尾
			if (RxData == '\r') {//就说明收到包尾了
				RxState = 2;//转移状态
			}
			else {//如果不是包尾的话，才需要接收数据
				Serial_RxPacket[pRxPacket] = RxData;
				pRxPacket ++;
			}
		}
		else if (RxState == 2) {//进入等待第二个包尾程序，在这个状态我们需要检测 RxData 是不是 == '\n'
			if (RxData == '\n') {
				RxState = 0;//如果是的话，回到最初的状态，
				Serial_RxFlag = 1;//同时，代表一个数据包接收到了，可以置一个接收标志位。
				//同时，接收到之后，我们还需要给我这个字符数组的最后，加一个字符串结束标志为 '\0'，方便我们后续对字符串进行处理。
				Serial_RxPacket[pRxPacket] = '\0';
			}
		}
	}
}

main.c

#include "stm32f10x.h"                  // Device header
#include "Delay.h"
#include "OLED.h"
#include "Serial.h"
#include "LED.h"
#include <string.h>

int main(void) {
	OLED_Init();
	Serial_Init();//初始化串口
	LED_Init();

	OLED_ShowString(1, 1, "TxPacket");
	OLED_ShowString(3, 1, "RxPacket");

	while(1){
		if (Serial_GetRxFlag() == 1) {//接收到数据包
			OLED_ShowString(4, 1, "                ");//显示之前，清除一下第 4 行，给 16 个空格，这就相当于擦除第 4 行
			OLED_ShowString(4, 1, Serial_RxPacket);//OLED 显示接收到的数据包，这里接收到的是字符串

			//判断字符串是不是等于我们规定的指令，再执行相应的操作
			//1.判断字符串呢，我们可以调用 C 语言字符串的官方库，首先 #include <string.h>，这个库里有很多字符串的处理函数
			//2.判断两个字符串是否相等，需要用到一个函数 strcmp，如果相等的话，函数返回 0。
			if (strcmp(Serial_RxPacket, "LED_ON") == 0) {//相等，指令匹配
				LED1_ON();//点亮 LED
				//同时我们可以反馈一些信息，向串口助手回传一个字符串
				Serial_SendString("LED_ON_OK\r\n");
				//然后 OLED 也显示一下发送的数据
				OLED_ShowString(2, 1, "                ");
				OLED_ShowString(2, 1, "LED_ON_OK");
				//这样 LED_ON 指令的动作就完成了。
			}
			else if (strcmp(Serial_RxPacket, "LED_OFF") == 0) {
				LED1_OFF();//熄灭 LED
				Serial_SendString("LED_OFF_OK\r\n");
				OLED_ShowString(2, 1, "                ");
				OLED_ShowString(2, 1, "LED_OFF_OK");
			}
			else {//上面的指令都不匹配，则不执行操作
				Serial_SendString("ERROR_COMMAND\r\n");//回传 ERROR_COMMAND 显示 ERROR_COMMAND，错误指令
				OLED_ShowString(2, 1, "                ");
				OLED_ShowString(2, 1, "LED_OFF_OK");
			}
		}
	}
}

我们先发送一个 LED_ON，LED 点亮，回传 LED_ON_OK，再来个 LED_OFF，LED 熄灭，回传 LED_OFF_OK，再来个其他指令，LED 无操作，回传 ERROR_COMMAND，这就是第二个程序的现象。最后还有一个问题需要说明，同样还是之前的那个问题，如果连续发送数据包，程序处理不及时，可能导致数据包错位，在这里，文本数据包，每个数据包是独立的，不存在连续，这如果错位了，问题就比较大了。

所以在程序这里，我们可以修改一下。等每次处理完成之后，再开始接收下一个数据包，怎么改呢？我们可以利用这个 RxFlag，在这里就不使用读取 Flag 之后立刻清除的策略了，我们可以在中断函数里等待包头的时候，再加一个条件，if (RxData == '@' && Serial_RxFlag == 0)，才执行接收，否则就是你发的太快了，我还没处理完呢，就跳过这个数据包。然后上面的读取标志位之后立刻清零的函数先删掉，我们可以把这个 RxFlag 也声明为外部可调用，暂时不封装了。然后主函数里 if (Serial_RxFlag == 1) 代表接收到数据包了，执行操作，等操作完成后，再 RxFlag = 0，把 Flag 清 0，在中断这里，只有 Flag 为 0 了，才会继续接收下一个数据包。这样写数据和读数据就是严格分开的，不会同时进行，就可以避免数据包错位的现象了。最终代码如下：

Serial.h

#ifndef __SERIAL_H
#define __SERIAL_H

#include "stdio.h"

extern char Serial_RxPacket[];
extern uint8_t Serial_RxFlag;

void Serial_Init(void);
void Serial_SendByte(uint8_t Byte);
void Serial_SendArray(uint8_t* Array, uint16_t Length);
void Serial_SendString(char* str);
void Serial_SendNumber(uint32_t Number, uint8_t Length);
void Serial_Printf(char* format, ...);
void Serial_SendPacket(void);


#endif

Serial.c

#include "stm32f10x.h"                  // Device header
#include "stdio.h"
#include "stdarg.h"

char Serial_RxPacket[100];//数量给多点，防止溢出，这要求单条指令最长不能超过 100 个字符，那接收缓存区就定义好了
uint8_t Serial_RxFlag;

void Serial_Init(void) {
//1.开启时钟，吧需要用的 USART 和 GPIO 的时钟打开
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_USART1, ENABLE);//USART1 是 APB2 的外设，其他的都是 APB1 的外设，注意一下
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA, ENABLE);
//2.GPIO 初始化，把 TX 配置成复用输出，RX 配置成输入
	GPIO_InitTypeDef GPIO_InitStructure;
	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AF_PP;//目前需要数据发送，所以初始化 TX
	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_9;
	GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
	GPIO_Init(GPIOA, &GPIO_InitStructure);//这样就是把 PA9 配置为复用推挽输出，供 USART1 的 TX 使用

	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IPU;//上拉输入模式
	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_10;
	GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
	GPIO_Init(GPIOA, &GPIO_InitStructure);//这样就是把 PA10 配置好，供 USART1 的 RX 使用
//3.配置 USART，直接使用一个结构体，就可以把所有的参数都配置好了
	USART_InitTypeDef USART_InitStructure;
	USART_InitStructure.USART_BaudRate = 9600;//波特率，可以直接写一个波特率的数值
	USART_InitStructure.USART_HardwareFlowControl = USART_HardwareFlowControl_None;//硬件流控制，这个参数的取值可以是 None 不使用流控、只用 CTS、只用 RTS 或者 CTS 和 RTS 都使用。我们不使用流控，所以选择 None。
	USART_InitStructure.USART_Mode = USART_Mode_Tx | USART_Mode_Rx;//串口模式，可以选择 Tx 发送模式和 Rx 接收模式，那我们这个程序既需要发送又需要接收，那就用或符号把 Tx 和 Rx 或起来。就跟 GPIO_Pin_1 | GPIO_Pin_2 一样的用法。
	USART_InitStructure.USART_Parity = USART_Parity_No;//校验位，可以选择 No无检验、Odd奇校验、Even偶校验，我们不需要校验，所以选择 No。
	USART_InitStructure.USART_StopBits = USART_StopBits_1;//停止位，这个参数可以选择 0.5、1、1.5、2，我们选择 1 位停止位。
	USART_InitStructure.USART_WordLength = USART_WordLength_8b;//字长，这个参数可以选择 8 位或 9 位，我们不需要校验，所以字长就选择 8 位。
	USART_Init(USART1, &USART_InitStructure);
//4.如果你只需要发送的功能，就直接开启 USART，初始化就结束了，如果你需要接收的功能，可能还需要配置中断，那就在开启 USART 之前，再加上 ITConfig 和 NVIC 的代码就行了。
	USART_Cmd(USART1, ENABLE);

//5. 配置中断
	USART_ITConfig(USART1, USART_IT_RXNE, ENABLE);//开启 RXNE 标志位到 NVIC 的输出

//6. 配置 NVIC
	NVIC_PriorityGroupConfig(NVIC_PriorityGroup_2);//先分组
	NVIC_InitTypeDef NVIC_InitStructure;//再初始化 NVIC 的 USART1 通道
	NVIC_InitStructure.NVIC_IRQChannel = USART1_IRQn;//中断通道
	NVIC_InitStructure.NVIC_IRQChannelCmd = ENABLE;
	NVIC_InitStructure.NVIC_IRQChannelPreemptionPriority = 1;//优先级
	NVIC_InitStructure.NVIC_IRQChannelSubPriority = 1;
	NVIC_Init(&NVIC_InitStructure);//到这里，RXNE 标志位一旦置 1 了，就会向 NVIC 申请中断，之后我们可以在中断函数里接收数据，中断函数的名字，我们看一下启动文件 startup_stm32f10x_md.s，复制 USART1_IRQHandler

//整个初始化流程非常中规中矩，每个函数大家应该都已经很熟悉了，得益于库函数的封装，内部各种细节问题，就不需要我们再关心了。
}

//那初始化完成之后，如果要发送数据，调用一个发送函数就行了，如果要接收数据，就调用接收的函数。如果要获取发送和接收的状态，就调用获取标志位的函数。
//这就是 USART 外设的使用思路。

//写一个发送数据的函数，调用这个函数，就可以从 Tx 引脚发送一个字节数据
void Serial_SendByte(uint8_t Byte) {
	//1.调用串口的 SendData 函数
	USART_SendData(USART1, Byte);

	//2.等待标志位
	while(USART_GetFlagStatus(USART1, USART_FLAG_TXE) == RESET);//发送数据寄存器空标志位

	//3.标志位会自动清零。
}

//发送数组
void Serial_SendArray(uint8_t* Array, uint16_t Length) {//指向待发送数组的首地址
	uint16_t i;
	for (i = 0; i < Length; i++) {
		Serial_SendByte(Array[i]);
	}
}

//发送字符串
void Serial_SendString(char* str) {//由于字符串自带一个结束标志位，所以就不需要再传递长度参数了
	uint8_t i;
	for (i = 0; str[i] != '\0'; i++ ) {//数据 0 对应空字符，是字符串结束标志位，如果不等于 0，就是还没结束，进入循环。如果等于 0，就是结束了，停止循环。
	//这里 数据 0 也可以写成字符的形式，就是 '\0'，这就是空字符的转义字符表示形式。和直接写 0，最终效果是一样的，这里就以转义字符的形式来写吧。
		Serial_SendByte(str[i]);
	}
}

//次方函数
uint32_t Serial_Pow(uint32_t X, uint32_t Y) {//返回值 = X ^ Y
	uint32_t ret = 1;
	while( Y-- ) {
		ret *= X;
	}
	return ret;
}

//发送字符形式的数字，最终能在电脑上显示字符串形式的数字
void Serial_SendNumber(uint32_t Number, uint8_t Length) {
	//把 Number 的个位、十位、百位等等，以十进制拆分开
	//怎么以十进制拆分开：
	//取某一位就是 数字 / 10 ^ x % 10。/ 10 ^ x 就是把这一位的右边去掉，%10 就是把左边去掉。这就是拆分数字的思路。
	uint8_t i;
	for (i = 0; i < Length; i++) {
		//然后转换成字符数字对应的数据（以字符的形式显示，所以需要加一个偏移，可以看一下 ASCII 码表，字符 0 对应的数据是 0x30，所以这里还得加上一个 0x30，或者以字符的形式写，就是'0'），依次发送出去
		Serial_SendByte(Number / Serial_Pow(10, Length - i - 1) % 10 + '0');//以十进制从高位到低位依次发送
	}
	//这就是发送数据的逻辑，其实这两个函数 SendString 和 SendNumber 和 OLED 的 ShowString 和 ShowNumber 是一样的逻辑，可以对照 OLED 代码看看，都是一样的
}

int fputc(int ch, FILE* f) {//这是 fputc 函数的原型，这些参数上面的，按照我这样写就行，不需要管那么多
	//把 fputc 重定向到串口
	Serial_SendByte(ch);
	return ch;
}
//那重定向 fputc 和 printf 有什么关系呢？这是因为，这个 fputc 是 printf 函数的底层，printf 函数在打印的时候，就是不断调用 fputc 函数一个个打印的。
//我们把 fputc 函数重定向到了串口，那 printf 自然就输出到串口了。好，这样，printf 就移植好了

void Serial_Printf(char* format, ...) {
	//首先定义输出的字符串
	char str[100];
	//注意：接下来的部分就比较难了
	va_list arg;//定义一个参数列表变量。va_list 是一个类型名，arg 是一个变量名
	va_start(arg, format);//从 format 位置开始接收参数表，放在 arg 里面。
	vsprintf(str, format, arg);//之后 sprintf，打印位置是 str，格式化字符串是 format，参数表是 arg。在这里 sprintf 要改成 vsprintf。因为 sprintf 只能接收直接写的参数，对于这种封装格式，要用 vsprintf。
	va_end(arg);//之后，释放参数表。
	Serial_SendString(str);//最后，把 str 发送出去
}




void USART1_IRQHandler(void) {
	static uint8_t RxState = 0;//状态变量 S，三个状态 S 分别为 0、1、2
	static uint8_t pRxPacket = 0;//指示接收到哪一个了，最开始默认为 0
	//先判断标志位
	if (USART_GetITStatus(USART1, USART_IT_RXNE) == SET) {//如果 RXNE 确实置 1 了，就进 if
		uint8_t RxData = USART_ReceiveData(USART1);//首先获取一下 RxData
		//根据 RxState 不同，我们需要进入不同的处理程序。
		//以下就是状态选择的部分，然后就依次写每个状态执行的操作和状态转移条件就行了。
		if (RxState == 0) {//进入等待包头程序
			//对于状态 0，我们的操作是
			if (RxData == '@' && Serial_RxFlag == 0) {//就说明收到包头了
				RxState = 1;//转移状态
				pRxPacket = 0;//在状态 0 转移到状态 1 时，提前清一个 0
			}
			//如果 RxData != '@' 呢？就不转移状态。
		}
		else if (RxState == 1) {//进入接收数据程序
			//因为载荷字符数量并不确定，所以每次接收之前，我们必须先判断是不是包尾
			if (RxData == '\r') {//就说明收到包尾了
				RxState = 2;//转移状态
			}
			else {//如果不是包尾的话，才需要接收数据
				Serial_RxPacket[pRxPacket] = RxData;
				pRxPacket ++;
			}
		}
		else if (RxState == 2) {//进入等待第二个包尾程序，在这个状态我们需要检测 RxData 是不是 == '\n'
			if (RxData == '\n') {
				RxState = 0;//如果是的话，回到最初的状态，
				Serial_RxFlag = 1;//同时，代表一个数据包接收到了，可以置一个接收标志位。
				//同时，接收到之后，我们还需要给我这个字符数组的最后，加一个字符串结束标志为 '\0'，方便我们后续对字符串进行处理。
				//要不然你要 ShowString，它没有结束标志位，就不知道这个字符串到底有多长了。
				//加结束标志位也很简单，写入字符数组的下一个位置数据给 '\0'，这样它才是一个完整的字符串。
				Serial_RxPacket[pRxPacket] = '\0';
			}
		}
	}
}

main.c

#include "stm32f10x.h"                  // Device header
#include "Delay.h"
#include "OLED.h"
#include "Serial.h"
#include "LED.h"
#include <string.h>

int main(void) {
	OLED_Init();
	Serial_Init();//初始化串口
	LED_Init();

	OLED_ShowString(1, 1, "TxPacket");
	OLED_ShowString(3, 1, "RxPacket");



	while(1){


		if (Serial_RxFlag == 1) {//接收到数据包
			OLED_ShowString(4, 1, "                ");//显示之前，清除一下第 4 行，给 16 个空格，这就相当于擦除第 4 行
			//因为这个字符串长度不确定，如果先显示一个长的，再显示一个短的，那长的那个字符串的屁股就会露出来

			OLED_ShowString(4, 1, Serial_RxPacket);//OLED 显示接收到的数据包，这里接收到的是字符串


			//判断字符串是不是等于我们规定的指令，再执行相应的操作
			//1.判断字符串呢，我们可以调用 C 语言字符串的官方库，首先 #include <string.h>，这个库里有很多字符串的处理函数
			//2.判断两个字符串是否相等，需要用到一个函数 strcmp，如果相等的话，函数返回 0。
			if (strcmp(Serial_RxPacket, "LED_ON") == 0) {//相等，指令匹配
				LED1_ON();//点亮 LED
				//同时我们可以反馈一些信息，向串口助手回传一个字符串
				Serial_SendString("LED_ON_OK\r\n");
				//然后 OLED 也显示一下发送的数据
				OLED_ShowString(2, 1, "                ");
				OLED_ShowString(2, 1, "LED_ON_OK");
				//这样 LED_ON 指令的动作就完成了。
			}
			else if (strcmp(Serial_RxPacket, "LED_OFF") == 0) {
				LED1_OFF();//熄灭 LED
				Serial_SendString("LED_OFF_OK\r\n");
				OLED_ShowString(2, 1, "                ");
				OLED_ShowString(2, 1, "LED_OFF_OK");
			}
			else {//上面的指令都不匹配，则不执行操作
				Serial_SendString("ERROR_COMMAND\r\n");//回传 ERROR_COMMAND 显示 ERROR_COMMAND，错误指令
				OLED_ShowString(2, 1, "                ");
				OLED_ShowString(2, 1, "LED_OFF_OK");
			}
			Serial_RxFlag = 0;
		}
	}
}

不过这样的话，你发送数据包的频率不能太快了，否则会丢弃部分包。如果你数据包发送的频率比较低，有足够长的时间处理，那其实都没问题。就是发太快的时候，可能会有些问题。这个注意一下。

或者你还可以再定义一个指令缓存区，把接收好的字符串放在这个指令缓存区进行排队，这样处理起来会更加有条理，有关这个数据包的收发，其实还是有非常多的细节问题需要考虑的。实际应用的话，还是得多想想。
