看门狗——详细了解

硬件工程中，看门狗（Watchdog Timer, WDT）是一种关键的系统监控机制，主要用于检测和恢复因程序跑飞、死循环或外部干扰导致的系统故障。其核心作用是通过定时复位机制确保系统在异常状态下自动恢复，从而提升整体稳定性和可靠性。以下以圣邦微电子（SGMICRO）的SGM706B-SXS8G/TR为例，详细解析其功能与应用。

一、看门狗的核心作用

1. 防止程序失控
   当系统因软件错误或电磁干扰导致程序卡死时，看门狗通过超时未“喂狗”触发复位信号，强制系统重启，恢复正常运行。
2. 电源异常管理
   监测供电电压，在掉电或电压跌落时及时通知MCU切换备用电源或保存关键数据，避免数据丢失。
3. 手动复位支持
   提供硬件复位接口，用户可通过按键强制重启系统，应对突发性软件故障。

二、SGM706B-SXS8G/TR的功能解析

1. 硬件看门狗模块

• 定时机制：内置1.6秒看门狗定时器，需MCU周期性地通过WDI引脚发送“喂狗”信号。若超时未喂狗，RESET引脚输出低电平（200ms复位脉冲），控制LDO使能脚，强制系统复位。

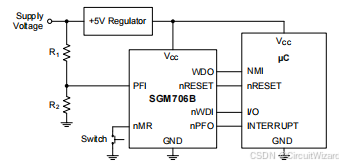

• 典型应用电路：
