网络工程师笔记--数据通信基础

一、4B/5B编码

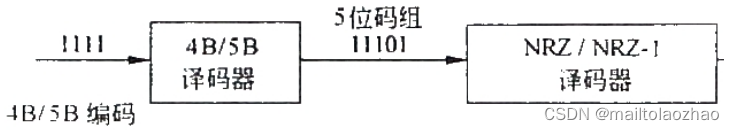

1.4B/5B编码是一种两级编码方案，首先要把数据编程NRZ-I编码，再把4位分为一组代码变换为5单位的代码

2.4B/5B编码，编码效率为80%

二、 曼彻斯特编码

1.上面一组图形是曼彻斯特编码：以正负或负正脉冲来区别“1”和“0”，位中间的电平转换边既表示了数据代码，也作为定时信号使用，用于10M以太网中

2.下面一组图形是差分曼彻斯特码：以位前言是否有电平跳变来区别“1”和“0”，用在令牌环网中

3.Manchester编码是一种双相码，提供了比特同步信息，最大优点是自定时，编码效率为50%，应用在令牌环网中，每个比特中间都有一次电平跳变，波特率是数据速率的2倍

4.曼彻斯特编码和差分曼彻斯特码优点是：良好的抗噪声特性和自定时能力，现在仍被广泛应用于局域网，编码效率为50%

5.如下例子：上面是NRZ-1编码（每个0比特前沿没有电平跳变，每个1比特前沿有电平跳变，数据速率和码元速率一致，缺点是遇到长串的0时会失去同步），下面是曼彻斯特编码（每一个比特中间都有一个电平跳变，高电平到低电平表示0，低电平到高电平表示1）

三、DPSK编码

1.上面是差分编码，因为前言是否有电平跳变来区别“1”和“0”

2.应该为2DPSK

3.上图每一位包含2个周期，如果载波频率为2400Hz，则码元速率是1200波特，因为一个码元包含两个周期

4.2DPSK调制，码元速率为300波特，最大数据速率为300b/s

5.2DPSK调制，每个码元代表一个比特，码元速率等于数据速率

四、发送数据包的时间计算

1.开始时间到接收时间=发送时间+传输延迟时间（卫星直接加270ms）

2.发送时间：电缆200Km/ms，无线电波传输延迟时间固定为270ms

五、SDH同步数字体系

1.SDH同步数字体系是光纤信道的复用标准，其中STM-1（OC-3）的数据速率是155.520Mbps

六、数据速率

1.例题：模拟信号最高频率为5MHz，每个样本量化为256个等级，数据速率是多少？

分析：按照尼奎斯特定理：取样速率要大于模拟信号频率的2倍，即10MHz，样本量化为256个等级，每个样本必须用8比特来表示，则传输的数据速率是80Mb/s

七、循环冗余校验CRC校验

1.循环冗余校验CRC校验（Cyslic Redundancy Check）的长度取决于生成多项式的幂次，产生的校验码的位数是生成多项式最高次幂次



八、E1载波

1.E1信道的数据速率为：2.048Mb/s

2.E1载波，该标准规定，每帧开始处用8位作为同步位，中间有8位信令位，再组织30路8位数据，全帧包括256位，每一帧用125us时间传送，E1载波的数据速率为256b/125us=2.048Mb/s，每个话音信道的数据速率为8b/125us=64Kb/s

九、奈奎斯特定理VS香农定理

1.尼奎斯特定理，为了恢复原理的模拟信号，取样速率必须大于模拟信号最高频率的2倍。

十、海明码

1.公式：m+k+1≤2^k，其中m是给定的信息码子数据位数，k必须取最小值，纠正单个错误

例子：



2.已知冗余位求信息位

例题：

 3.已知码字和监督公式，求出错位

例子：

 十一、后退N帧ARQ协议

1.后退N帧ARQ协议目的是仅限流量控制

2.求发送窗口最大长度，例题如下：

 十二、调制方式

1.幅度键控调制方式（ASK）：载波的幅度的不同取不同的值，例如0对应载波振幅0,1对应载波振幅1

2.频移键控（FSK）：按照载波频率的不同取不同的值，丽日0对应载波频率f1,1对应载波频率f2，优点是：抗干扰性能好，但是占用带宽交大

3.相移键控（PSK）：使用相位的不同取不同的值，例如：0相移表示0,180相移表示1

十三、理想信道的数据速率计算

1.例题：

十四、码元速率的计算

例题：

分析：重点是弄清数据速率和码元速率的关系，在4相位调制情况下，数据速率是码元速率的2倍，一个码元携带2个数据
