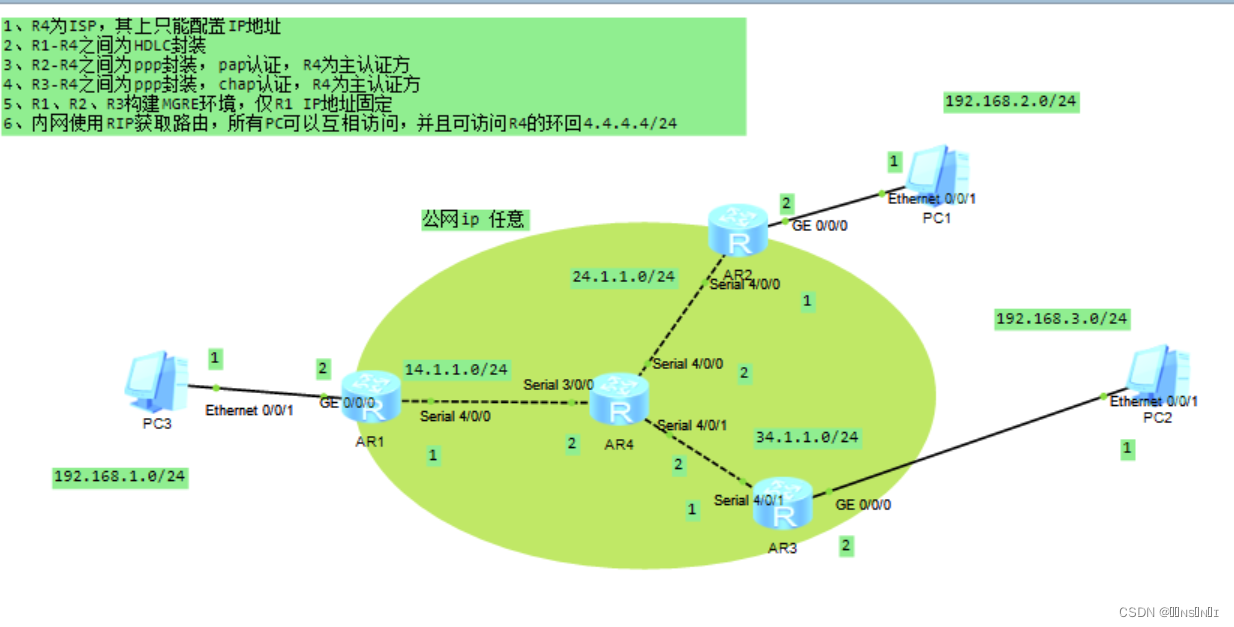

一、如图所示配置IP地址

二、为R1-R2配置HDLC封装

HDLC 高级链路控制协议

--- 属于点到点网络类型

--- 没有二层单播（唯一）地址；

物理网线为串线链路；

--- 各家厂商该技术均为私有；华为默认串线链路不是HDLC；

[r4-Serial4/0/1]int s 3/0/0
[r4-Serial3/0/0]link-protocol hdlc   选择连接协议为hdlc
Warning: The encapsulation protocol of the link will be changed. Continue? [Y/N]:y
****此时R1的串口的协议状态会显示down，需要在对应的R1接口上启用hdlc

[r1]int s 4/0/0
[r1-Serial4/0/0]link-pro
[r1-Serial4/0/0]link-protocol hdlc
Warning: The encapsulation protocol of the link will be changed. Continue? [Y/N]:y

二、配置R2-R4的ppp封装使用pap认证

PPP -- 点到点协议 -- 属于点到点网络类型 --- 华为设备默认串口封装技术；

HDLC的升级版；

升级点：拨号

1、直连间，ip地址不在同一网段也可正常通讯;在PPP协商初期，相互共享接口ip地址，生成直连的32位主机路由

2、认证 -- 身份核实

3、建立虚连接，分配ip地址

[r4-aaa]local-user mansonai privilege level 15 password cipher 123456
Info: Add a new user.
****创建一个用户
[r4-aaa]local-user mansonai service-type ppp
****将该用户定义用于ppp封装
[r4-aaa]int s 4/0/0
[r4-Serial4/0/0]ppp authentication-mode pap
****指定这个接口做ppp封装的pap认证


[r2]interface s 4/0/0
[r2-Serial4/0/0]ppp pap local-user mansonai password cipher 123456
****被认证的R2使用主认证服务器用于ppp封装的pap认证的用户进行认证

三、配置R4-R3的ppp封装使用chap认证

挑战握手认证协议（CHAP，Challenge-Handshake Authentication Protocol）是在网络物理连接后进行连接安全性验证的协议。它比另一种协议密码验证程序（PAP）更加可靠。

主认证：
[r4-aaa]local-user mansonai0 privilege level 15 password cipher 654321
Info: Add a new user.
****创建一个新用户用于认证
[r4-aaa]local-user mansonai0 service-type ppp
****将该用户指定用于ppp
[r4-aaa]int s4/0/1
[r4-Serial4/0/1]ppp authentication-mode chap
****指定该接口用于ppp封装的chap认证


被认证：
[r3]int s 4/0/1
[r3-Serial4/0/1]ppp chap password cipher 654321
****定义该接口用于chap的密码
[r3-Serial4/0/1]ppp chap user mansonai0
****定义该接口用于chap的用户名

四、构建MRGE

[r1]interface Tunnel 0/0/0
****创建tunnel口

[r1-Tunnel0/0/0]ip address 10.1.1.1 24
****为tunnel口配置ip地址

[r1-Tunnel0/0/0]tunnel-protocol gre p2mp
****修改接口模式为多点gre

[r1-Tunnel0/0/0]source 14.1.1.1
****再定义公有的源IP地址
Jul 20 2022 00:59:14-08:00 r1 %%01IFNET/4/LINK_STATE(l)[8]:The line protocol IP on the interface Tunnel0/0/0 has entered the UP state.

[r1-Tunnel0/0/0]nhrp entry multicast dynamic
****本地成为NHRP中心，同时可以进行伪广播
[r1-Tunnel0/0/0]nhrp network-id 100
****默认为0号，该网段内所有节点tunnel接口必须为相同域

伪广播
当目标IP地址为组播或广播地址时，将流量基于每个用户进行一次单播；
外层报头为单播报头，内层报头为组播或广播报头；
该功能不开启，正常基于组播和广播工作的动态路由协议将无法正常使用

R2/R3

此处列举R2的配置


[r2]interface Tunnel 0/0/0
[r2-Tunnel0/0/0]ip ad 10.1.1.2 24
[r2-Tunnel0/0/0]tunnel-protocol gre p2mp

[r2-Tunnel0/0/0]source Serial 4/0/0
****因为该ip地址不是固定的 所以指定这个接口作为源
Jul 20 2022 01:11:05-08:00 r2 %%01IFNET/4/LINK_STATE(l)[2]:The line protocol IP on the interface Tunnel0/0/0 has entered the UP state.

[r2-Tunnel0/0/0]nhrp network-id 100
[r2-Tunnel0/0/0]nhrp entry 10.1.1.1 14.1.1.1 register
****分支需要到中心站点注册

五、配置路由

[r1]ip route-static 0.0.0.0 0 14.1.1.2
[r1]rip 1

[r1-rip-1]version 2

[r1-rip-1]network 192.168.1.0

[r1-rip-1]network 10.0.0.0
****宣告tunnel口，此处并不宣告连接ISP的串口，学习的是tunnel口的路由
[r1]rip 1
[r1-rip-1]default-route originate
****若所有tunnel对应的公有ip均为固定ip地址，可以让每台路由器均成为中心站点，两两间均进行手工注册；
****可以形成全连网状结构拓扑；
****---rip这种存在水平分割机制的协议能够正常收敛；
****当拓扑结构为中心到站点（轴辐状、星型）
****---不是所有网点均为固定的公有ip，没法所有tunnel设备相互注册；
****只能通过关闭水平分割来实现路由的全网正常收敛；

[r2]ip route-static 0.0.0.0 0 24.1.1.2
[r2]rip 1

[r2-rip-1]version 2

[r2-rip-1]network 192.168.2.0

[r2-rip-1]network 10.0.0.0

[r3]ip route-static 0.0.0.0 0 34.1.1.2
[r3]rip 1
[r3-rip-1]version 2

[r3-rip-1]network 192.168.3.0

[r3-rip-1]network 10.0.0.0

六、配置NAT

要求需要pc访问4.4.4.4

此处列举R1的配置

[r1]acl 2000
[r1-acl-basic-2000]rule permit source 192.168.1.0 0.0.0.255
[r1-acl-basic-2000]int s 4/0/0
[r1-Serial4/0/0]nat o
[r1-Serial4/0/0]nat outbound 2000

七、测试

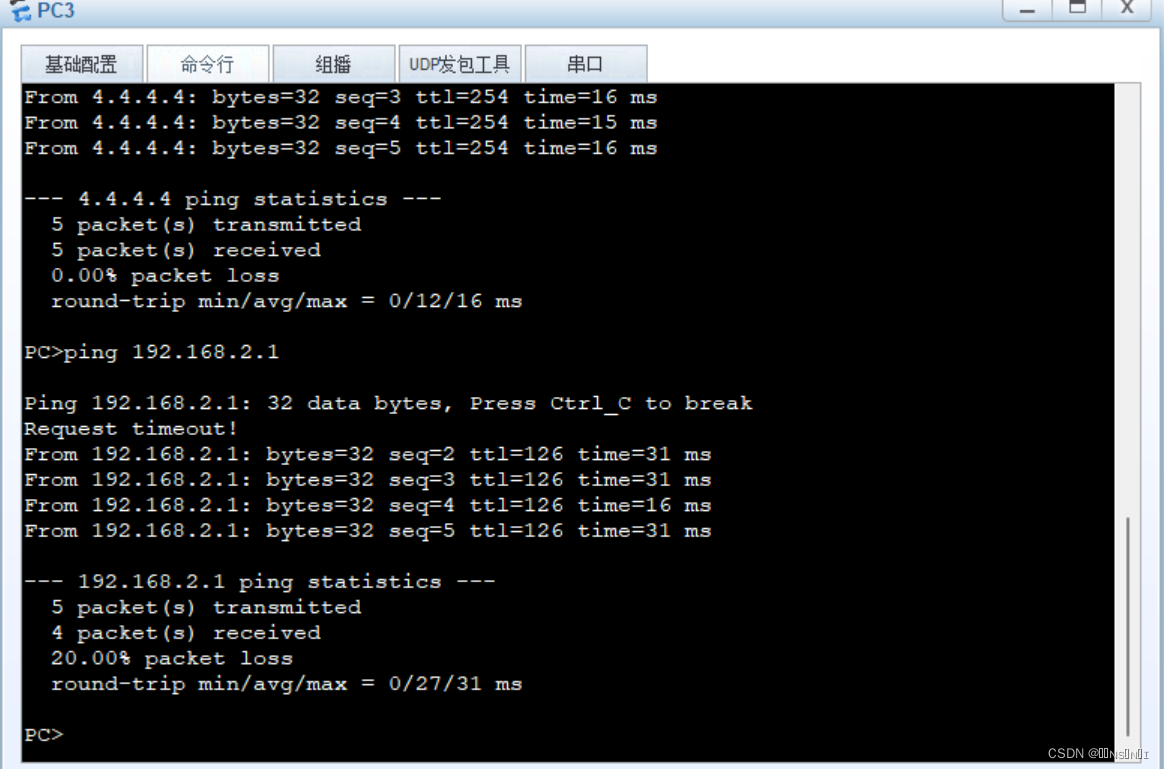

1、pc3访问4.4.4.4

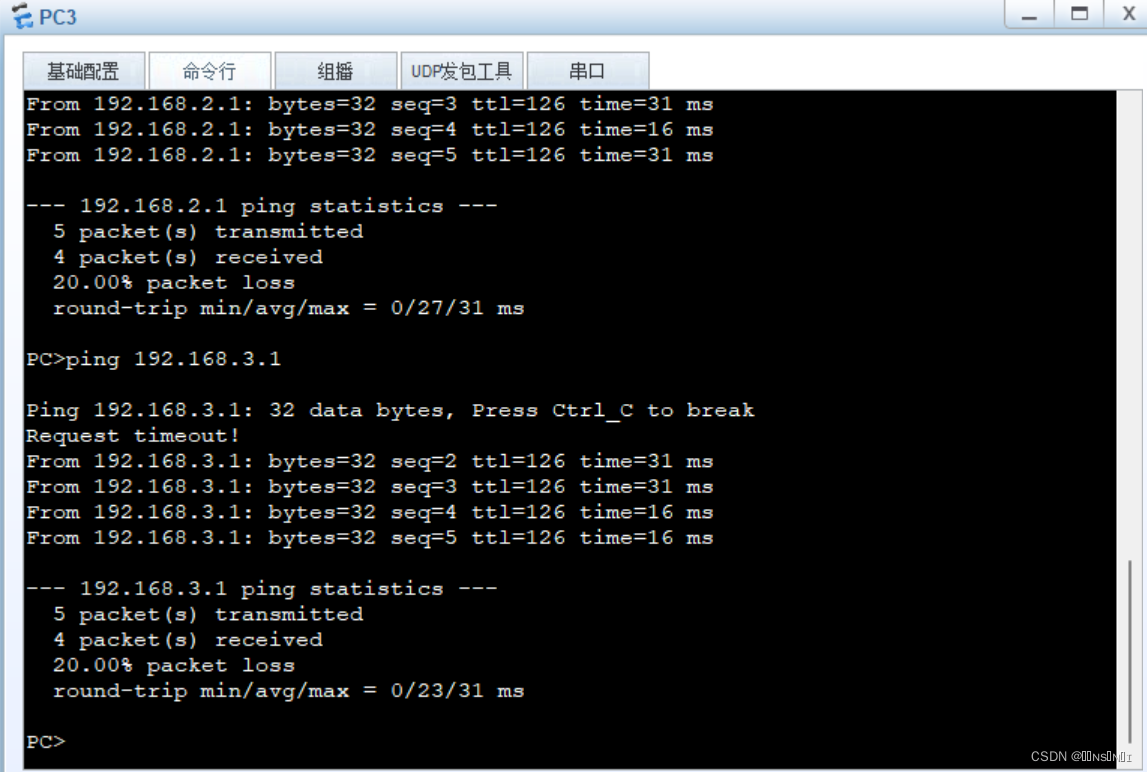

2、pc3访问pc1 pc2

3、MGRE

[r1]ping -a 10.1.1.1 10.1.1.2
  PING 10.1.1.2: 56  data bytes, press CTRL_C to break
    Reply from 10.1.1.2: bytes=56 Sequence=1 ttl=255 time=20 ms
    Reply from 10.1.1.2: bytes=56 Sequence=2 ttl=255 time=20 ms
    Reply from 10.1.1.2: bytes=56 Sequence=3 ttl=255 time=30 ms
    Reply from 10.1.1.2: bytes=56 Sequence=4 ttl=255 time=30 ms
    Reply from 10.1.1.2: bytes=56 Sequence=5 ttl=255 time=20 ms

  --- 10.1.1.2 ping statistics ---
    5 packet(s) transmitted
    5 packet(s) received
    0.00% packet loss
    round-trip min/avg/max = 20/24/30 ms

[r1]ping -a 10.1.1.1 10.1.1.3
  PING 10.1.1.3: 56  data bytes, press CTRL_C to break
    Reply from 10.1.1.3: bytes=56 Sequence=1 ttl=255 time=30 ms
    Reply from 10.1.1.3: bytes=56 Sequence=2 ttl=255 time=20 ms
    Reply from 10.1.1.3: bytes=56 Sequence=3 ttl=255 time=30 ms
    Reply from 10.1.1.3: bytes=56 Sequence=4 ttl=255 time=30 ms
    Reply from 10.1.1.3: bytes=56 Sequence=5 ttl=255 time=30 ms

  --- 10.1.1.3 ping statistics ---
    5 packet(s) transmitted
    5 packet(s) received
    0.00% packet loss
    round-trip min/avg/max = 20/28/30 ms

完成
