关于椭圆的一些研究

点到椭圆的距离

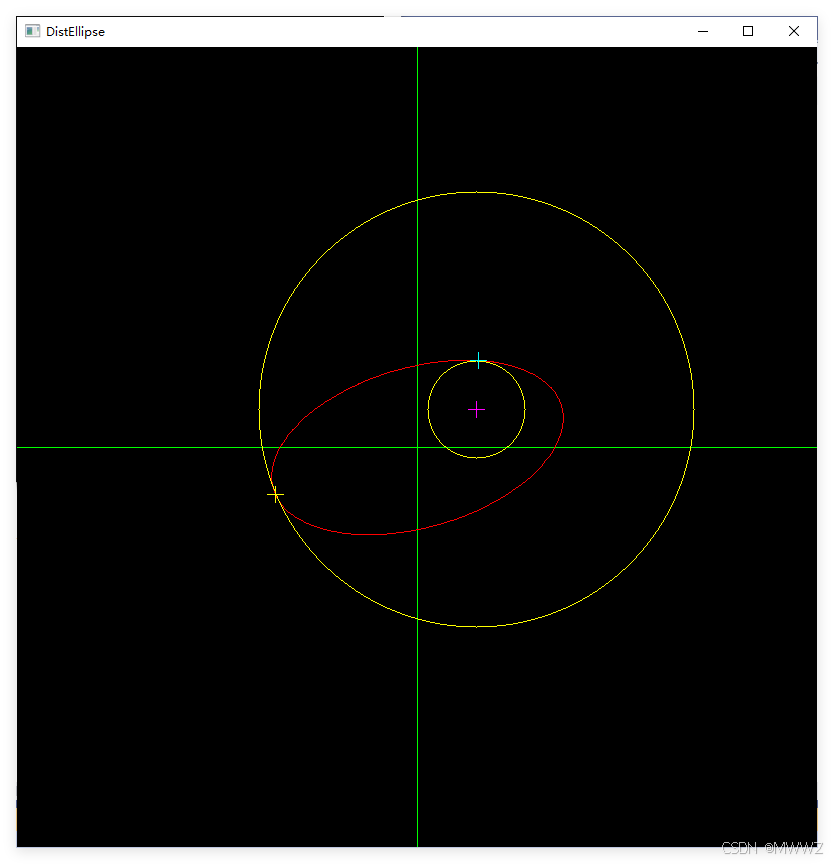

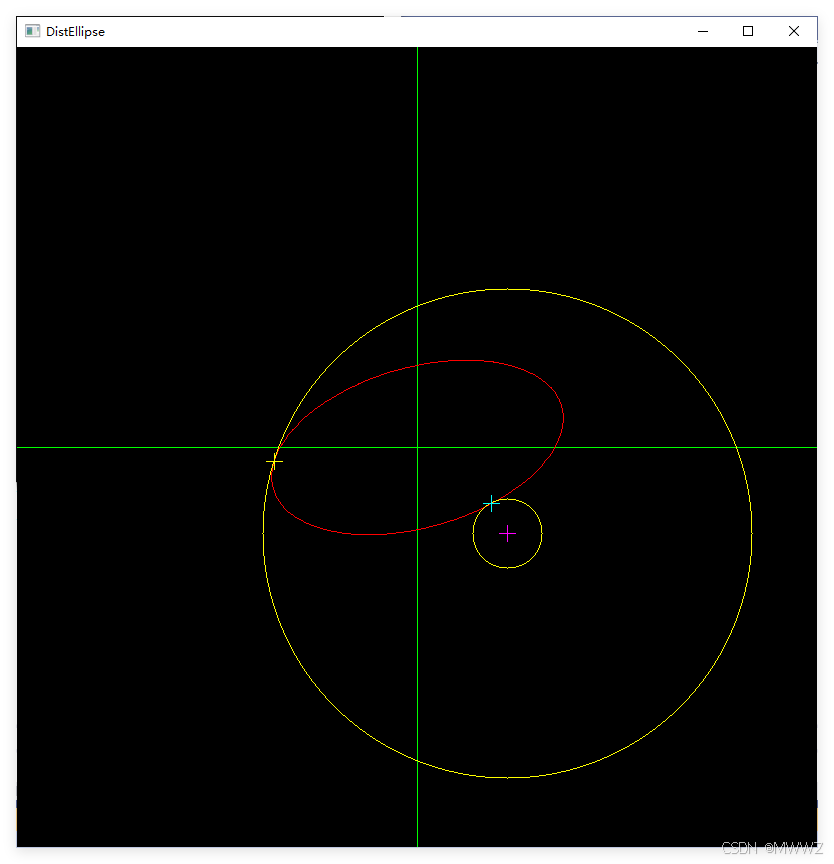

平面内任意一点P到椭圆E的最短与最长距离，其实质是以点P为圆心，与E相切的两个圆的半径。具体的求解过程利用如下事实，假设椭圆与圆的切点为Q，构造直线PQ，PQ与Q点在椭圆的切向量垂直，再联立椭圆方程，便可求出直线PQ与椭圆的交点。通过化简最后得到一个一元四次方程，所以其精确解是求一元四次方程的根，可以分解为如下形式去求解
$$x^4+a{x}^3+b{x}^2+cx+d=(x^2+p_{1}x+q_1)(x^2+p_{2}x+q_2)$$

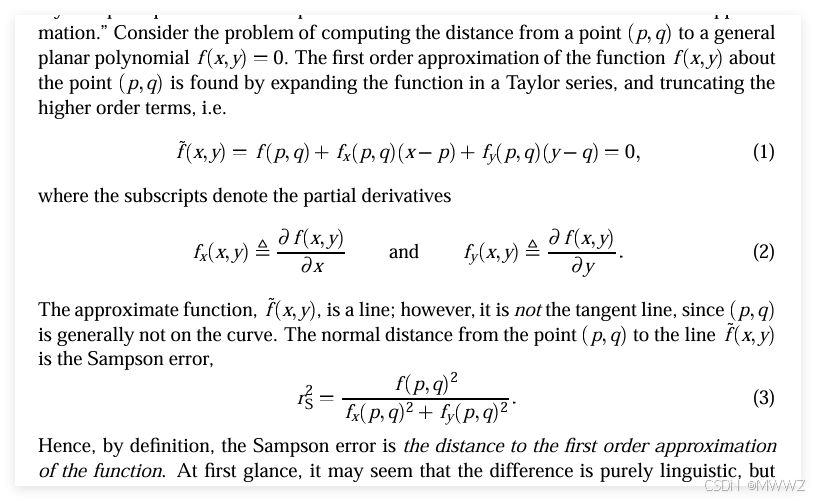

关于最短距离，也可以用其他方法去近似，毕竟求解一元四次方程的代价是昂贵的，大概有两个办法去近似，这在halcon中的dist_ellipse_contour_xld 算子¹也有提到，一种是使用PF1+PF2-2a代替；一种是使用点P与点Q的距离代替，Q为PF1、PF2的角平分线与椭圆交点。其中F1、F2是椭圆的两个焦点。此外还有一种办法，就是Sampson Error，定义如下

椭圆周长

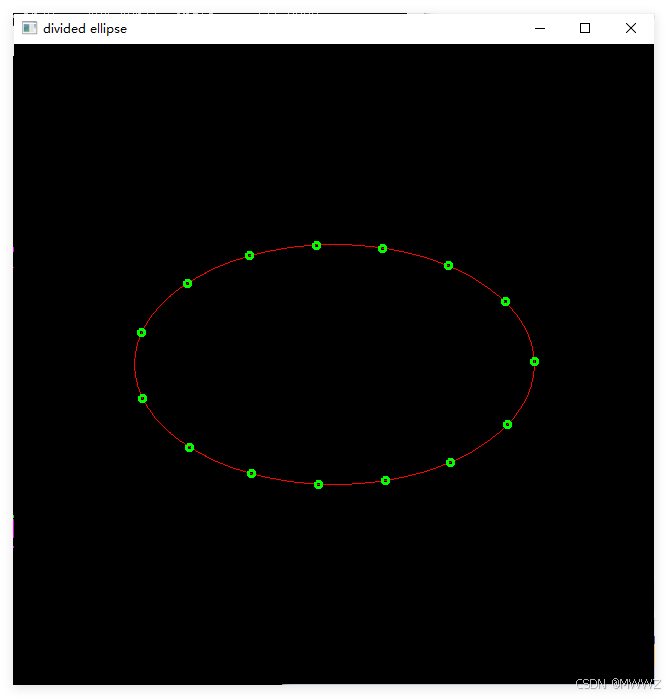

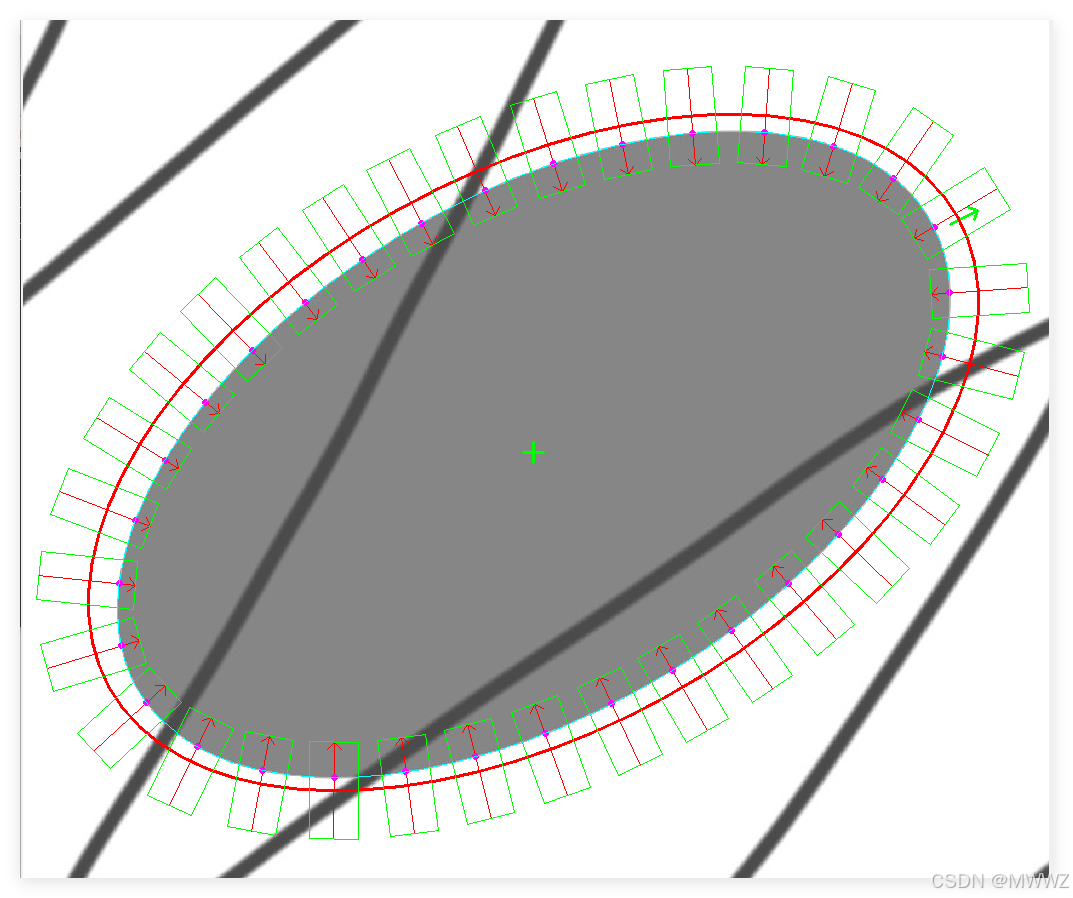

椭圆周长公式如下，实际上是一个定积分计算，不会计算的可以使用boost库， 除了能够得到椭圆周长的精确值，定积分的计算也可以解决椭圆等分问题，等分之后，椭圆每一段的弧长都相等，这在建立椭圆卡尺时很有用。
$$\begin{array}{rl}C& =4{\int }_0^{\frac{\pi }{2}}\sqrt{a^{2}si{n}^2(\theta )+b^{2}co{s}^2(\theta )}d\theta \\ & =4{\int }_0^{\frac{\pi }{2}}\sqrt{a^2(1-co{s}^2(\theta ))+b^{2}co{s}^2(\theta )}d\theta \\ & =4{\int }_0^{\frac{\pi }{2}}\sqrt{1-e^{2}co{s}^2(\theta )}d\theta \\ & =4{\int }_0^{\frac{\pi }{2}}\sqrt{1-e^{2}si{n}^2(\theta )}d\theta \end{array}$$

椭圆拟合

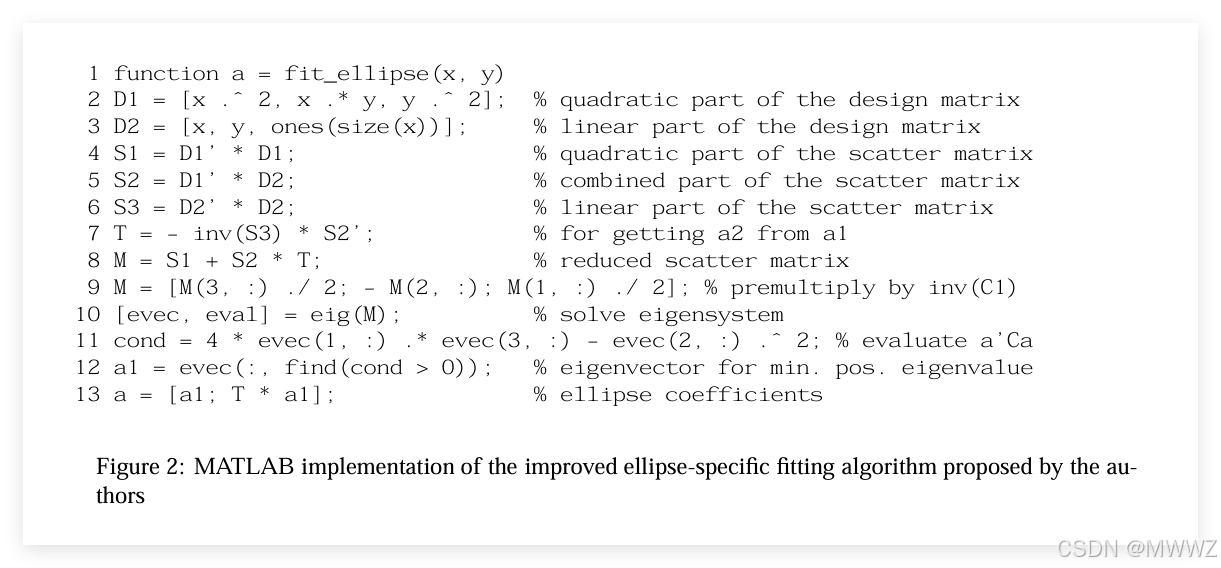

opencv里的椭圆拟合函数并不是很好使，参照文献²实现会好很多，该方法是数值稳定的，对于只占椭圆很小一段比例的圆弧效果很好。

---

1. https://www.mvtec.com/doc/halcon/12/en/dist_ellipse_contour_xld.html ↩︎

2. https://www.semanticscholar.org/paper/Numerically-Stable-Direct-Least-Squares-Fitting-of-oy-Flusser/9a8607575ba9c6016e9f3db5e52f5ed4d14d5dfd ↩︎
