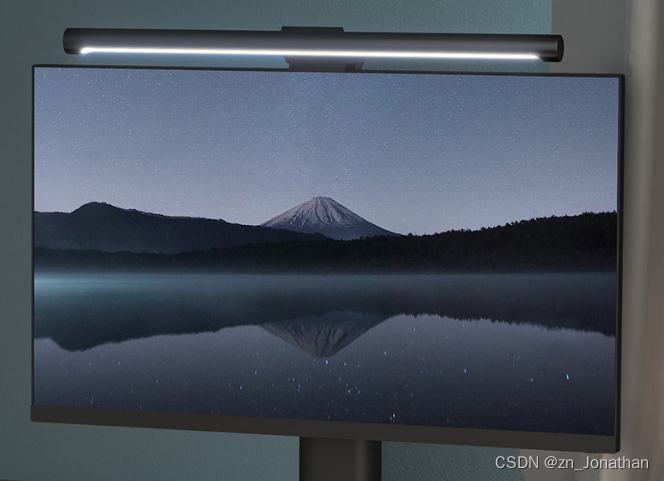

米家显示器挂灯拆解

主机拆解步骤：

 1、取下两头盖子，其中一个有天线板

 2、透镜拆下来后就剩PCB板与导光板。

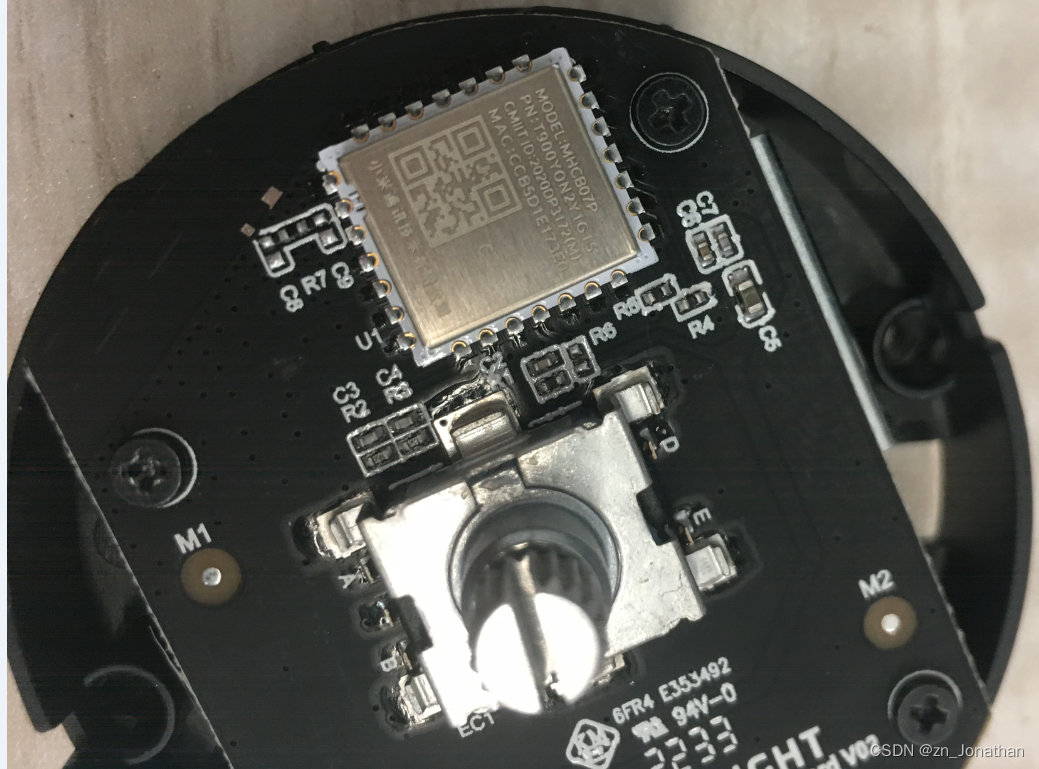

遥控器：

采用小米BLE模组  MHCB07P

BLE模组发送调光信号给主机，旋钮编码器开关可以调节色温与亮度。

主机的组成

   主机核心采用ESP32-D0WD  蓝牙WIFI二合一芯片，蓝牙负责与遥控器通讯。WIFI可以通过米家连接到手机或者电脑。（有些可以通过与游戏级联驱动RGB跟着游戏旋律闪烁不同场景的灯光效果）

   两路背光驱动升压芯片分别驱动白灯与软白灯。

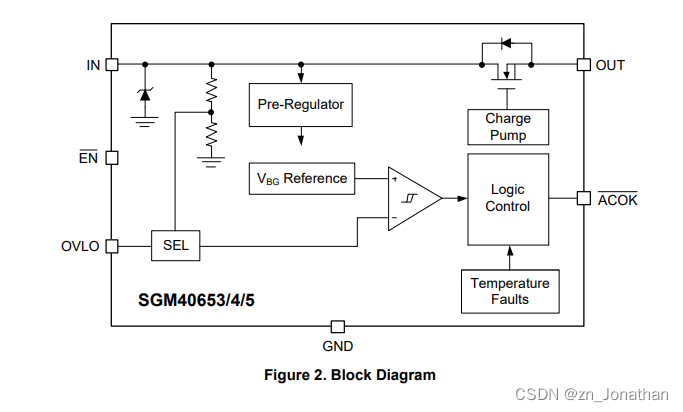

   输入过压保护芯片：SGM40654

  一路LDO：

从电路上是非常简单的，难在生态与软件。米家生态是一个优势。
