电力系统无功优化对于维持系统电压稳定、降低网损、提高传输效率至关重要。本文以IEEE 14节点系统为研究对象，探讨了基于粒子群算法（PSO）的电力系统无功优化方法。首先，对电力系统无功优化的基本概念、目标函数和约束条件进行阐述。其次，详细介绍了粒子群算法的原理、流程以及应用于无功优化问题的具体实施策略，包括粒子编码、适应度函数设计以及参数选择等。通过对IEEE 14节点系统进行仿真，验证了基于PSO算法的无功优化方法在降低网损和改善电压分布方面的有效性。最后，对研究结果进行了分析与讨论，并提出了未来研究方向。

1. 引言

随着经济的快速发展和电力需求的日益增长，电力系统的运行压力不断增大。电力系统无功功率的不平衡会导致电压波动、网损增加，甚至引发电压崩溃等严重事故。因此，优化电力系统无功功率对于保证电力系统的安全、稳定、经济运行至关重要。

电力系统无功优化是指通过调节可控无功源（如变压器抽头、并联电容器、静止无功补偿器等）的参数，以达到特定的优化目标，如降低网损、改善电压分布、提高电压稳定性等。传统的无功优化方法，如线性规划、非线性规划、梯度法等，在解决大规模、非线性、离散变量的优化问题时存在计算复杂度高、收敛速度慢、易陷入局部最优等问题。

近年来，智能优化算法由于其全局搜索能力强、鲁棒性好等优点，被广泛应用于电力系统无功优化领域。其中，粒子群算法（PSO）以其原理简单、易于实现、参数少等优势，受到了广泛关注。

本文以IEEE 14节点系统为研究对象，探讨了基于PSO算法的电力系统无功优化方法，并分析了其在降低网损和改善电压分布方面的性能。

2. 电力系统无功优化理论基础

2.1 无功功率与电力系统运行

无功功率是电能的传递过程中，由于电感元件和电容元件的存在，电流与电压之间存在相位差而产生的。它不消耗能量，但却在电能传输过程中起着重要的作用。

• 电压支持: 无功功率的合理配置能够维持电力系统的电压水平，避免电压过高或过低。电压过低会导致设备无法正常运行，甚至损坏；电压过高则会加速设备老化。

• 功率因数改善: 通过提供或吸收无功功率，可以提高电力系统的功率因数，减少无功电流在输电线路上的流动，从而降低网损。

• 系统稳定性提高: 无功功率控制能够提高电力系统的电压稳定性，增强系统抵御扰动的能力，防止电压崩溃等事故发生。

2.2 无功优化目标函数

电力系统无功优化的目标函数可以根据实际需求进行选择和组合。常见的优化目标包括：

• 最小化网损: 这是无功优化最常用的目标函数，旨在降低输电线路上的有功功率损耗。网损可以用如下公式表示：

  P_loss = sum(G_ij * (V_i^2 + V_j^2 - 2 * V_i * V_j * cos(theta_ij)))

  其中，G_ij 是节点 i 和 j 之间的电导，V_i 和 V_j 是节点 i 和 j 的电压幅值，theta_ij 是节点 i 和 j 之间的电压相角差。

• 改善电压分布: 旨在使各节点的电压尽可能接近其额定值，避免电压偏差过大。常用的电压偏差指标可以用如下公式表示：

  Voltage_Deviation = sum(abs(V_i - V_i_rated))

  其中，V_i 是节点 i 的电压幅值，V_i_rated 是节点 i 的额定电压幅值。

• 提高电压稳定性: 旨在提高电力系统抵御电压崩溃的能力。可以使用电压稳定裕度作为指标进行优化。

在实际应用中，可以采用加权的方法将多个目标函数组合成一个综合目标函数，例如：

Objective_Function = w_1 * P_loss + w_2 * Voltage_Deviation

其中，w_1 和 w_2 是权重系数，用于平衡不同目标函数之间的重要性。

2.3 无功优化约束条件

电力系统无功优化需要满足多种约束条件，包括：

• 潮流约束: 电力潮流方程必须满足，即每个节点的有功功率和无功功率注入都必须等于流出该节点的有功功率和无功功率的总和。

• 电压约束: 各节点的电压幅值必须在允许的范围内，以保证电力设备的正常运行。

• 有功功率约束: 发电机发出的有功功率必须在允许的范围内，以保证电力系统的稳定运行。

• 无功功率约束: 可控无功源（如并联电容器、静止无功补偿器等）的无功功率输出必须在允许的范围内。

• 变压器抽头位置约束: 变压器抽头位置必须在允许的范围内。

3. 基于粒子群算法的无功优化

3.1 粒子群算法原理

粒子群算法（PSO）是一种基于群体智能的优化算法，其灵感来源于鸟群觅食的行为。在PSO中，每个个体被称为“粒子”，代表着一个潜在的解决方案。所有粒子组成一个“种群”，并在搜索空间中飞行。

每个粒子都有自己的位置和速度，位置代表当前解，速度代表下一步的移动方向和步长。粒子根据自身的经验和种群中其他粒子的经验来调整自己的位置和速度。

PSO的核心公式如下：

• 速度更新公式:

  v_i(t+1) = w * v_i(t) + c_1 * rand() * (pbest_i(t) - x_i(t)) + c_2 * rand() * (gbest(t) - x_i(t))

  其中，v_i(t) 是粒子 i 在 t 时刻的速度，x_i(t) 是粒子 i 在 t 时刻的位置，pbest_i(t) 是粒子 i 到目前为止找到的最好位置，gbest(t) 是种群到目前为止找到的最好位置，w 是惯性权重，c_1 和 c_2 是加速系数，rand() 是一个 0 到 1 之间的随机数。

• 位置更新公式:

  x_i(t+1) = x_i(t) + v_i(t+1)

  粒子不断迭代更新速度和位置，最终收敛到最优解。

3.2 PSO在无功优化中的应用

将PSO算法应用于电力系统无功优化，需要解决以下几个关键问题：

• 粒子编码: 将无功优化的控制变量（如变压器抽头位置、并联电容器容量等）编码成粒子的位置。常见的编码方式包括实数编码和整数编码。

• 适应度函数设计: 将无功优化的目标函数作为适应度函数，用于评价粒子的优劣。对于最小化问题，适应度值越小，粒子越好；对于最大化问题，适应度值越大，粒子越好。

• 约束条件处理: 由于无功优化问题通常包含多种约束条件，需要采用合适的约束条件处理方法。常见的约束条件处理方法包括罚函数法、可行域搜索法等。

• 参数选择: PSO算法的参数（如惯性权重 w、加速系数 c_1 和 c_2、种群规模、最大迭代次数等）对算法的性能有很大影响，需要根据实际问题进行选择和调整。

3.3 具体实施步骤

1. 初始化: 初始化种群，随机生成每个粒子的位置和速度。

2. 适应度评估: 计算每个粒子的适应度值。

3. 更新个体最优位置: 如果当前粒子的适应度值优于其历史最优位置，则更新个体最优位置。

4. 更新全局最优位置: 如果当前粒子的适应度值优于全局最优位置，则更新全局最优位置。

5. 更新速度和位置: 根据速度更新公式和位置更新公式更新每个粒子的速度和位置。

6. 约束条件处理: 检查粒子是否满足约束条件，如果不满足，则采用相应的约束条件处理方法进行调整。

7. 迭代: 重复步骤 2 到步骤 6，直到满足终止条件（如达到最大迭代次数或适应度值达到预设阈值）。

8. 输出结果: 输出全局最优位置，即最优的无功优化控制变量。

4. IEEE 14节点系统仿真分析

4.1 IEEE 14节点系统介绍

IEEE 14节点系统是一个常用的电力系统测试系统，包含 14 个节点、20 条支路、3 台发电机和 3 个变压器。该系统具有一定的复杂性，可以用于验证无功优化方法的性能。

4.2 仿真设置

• 优化目标: 最小化网损。

• 控制变量: 3 个变压器的抽头位置和 2 个发电机节点的电压幅值。

• 约束条件: 节点电压幅值在 0.95 pu 到 1.05 pu 之间，变压器抽头位置在 0.9 pu 到 1.1 pu 之间。

• PSO参数: 种群规模为 50，最大迭代次数为 100，惯性权重 w 采用线性递减策略，c_1 = c_2 = 2。

• 仿真工具: MATLAB。

4.3 仿真结果

通过仿真，比较了优化前后的网损和电压分布。结果表明，基于PSO算法的无功优化方法能够有效降低网损和改善电压分布。

• 网损: 优化后，网损显著降低。

• 电压分布: 优化后，各节点电压更加接近其额定值，电压偏差减小。

4.4 结果分析

仿真结果表明，基于PSO算法的无功优化方法能够有效地降低网损和改善电压分布。这是因为PSO算法具有全局搜索能力强、鲁棒性好等优点，能够找到接近全局最优的解。

5. 结论与展望

本文以IEEE 14节点系统为研究对象，探讨了基于PSO算法的电力系统无功优化方法。仿真结果表明，该方法能够有效降低网损和改善电压分布。

结论:

• 基于PSO算法的无功优化方法是有效的，能够在IEEE 14节点系统中降低网损和改善电压分布。

• PSO算法具有全局搜索能力强、鲁棒性好等优点，能够找到接近全局最优的解。

展望:

• 与其他优化算法的比较: 可以将PSO算法与其他智能优化算法（如遗传算法、蚁群算法等）进行比较，分析不同算法的优缺点，并提出改进策略。

• 复杂电力系统的应用: 可以将基于PSO算法的无功优化方法应用于更大规模、更复杂的电力系统，如IEEE 39节点系统、IEEE 118节点系统等，验证其在实际应用中的性能。

• 考虑不确定性因素: 在无功优化中，需要考虑负荷需求、发电出力等不确定性因素的影响。可以将随机优化、鲁棒优化等方法与PSO算法相结合，提高无功优化的鲁棒性和可靠性。

• 分布式电源的接入: 随着分布式电源（如光伏发电、风力发电等）的广泛接入，电力系统的运行特性发生了显著变化。需要研究分布式电源接入对无功优化的影响，并提出相应的优化策略。

• 多目标优化: 考虑多个优化目标（如降低网损、改善电压分布、提高电压稳定性等）之间的平衡，采用多目标优化算法进行无功优化。

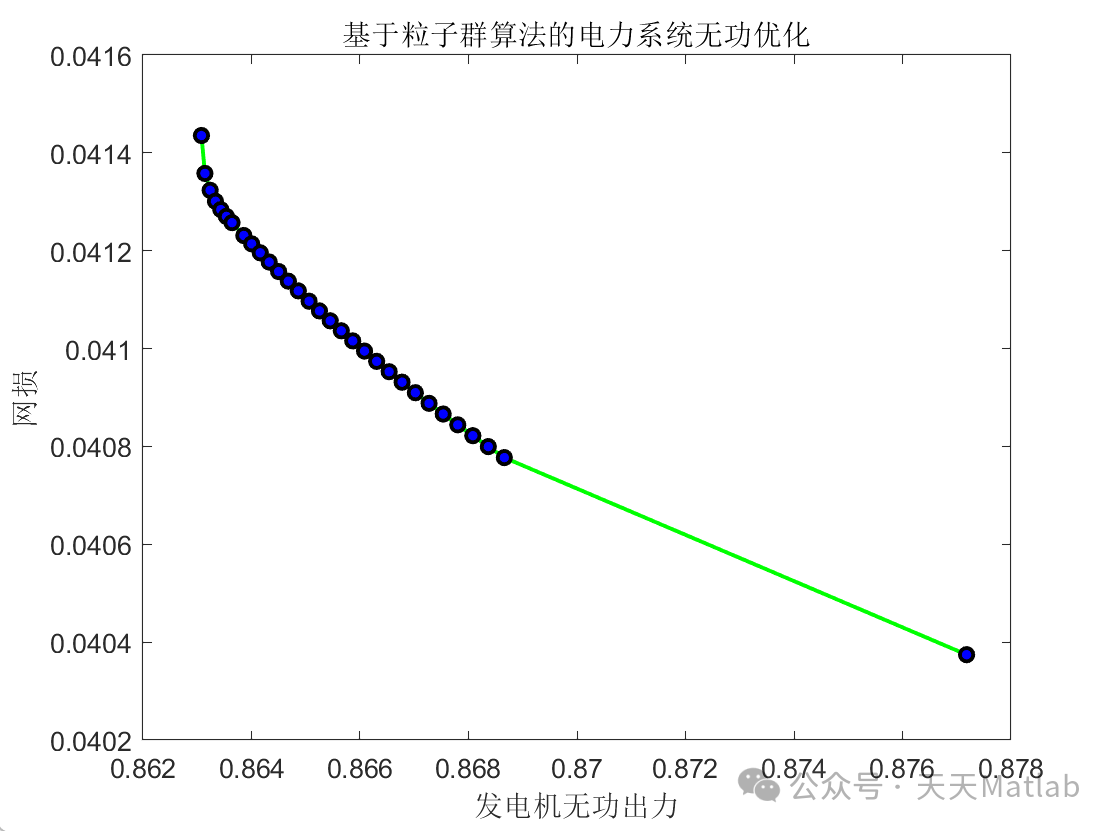

⛳️ 运行结果

🔗 参考文献

[1] 袁松贵,吴敏,彭赋,等.改进PSO算法用于电力系统无功优化的研究[J].高电压技术, 2007, 33(7):159-162.DOI:10.3969/j.issn.1003-6520.2007.07.036.

[2] 刘自发,张建华.基于自适应小生境粒子群优化算法的电力系统无功优化[J].电力自动化设备, 2009(11):4.DOI:10.3969/j.issn.1006-6047.2009.11.006.
