论文阅读：Deep Bilateral Learning for Real-Time Image Enhancement

Deep Bilateral Learning for Real-Time Image Enhancement

ABSTRACT

对于移动端的图像处理，性能功耗是一个非常大的挑战，这篇文章提出了一种新的网络架构可以实现实时的图像处理，这种网络架构是基于 bilateral grid processin 和 local affine color transforms，利用成对的输入-输出图像，文章作者训练一个卷积神经网络去预测 bilateral space 中的局部仿射变换模型的系数，这个网络结构可以同时在局部以及全局层面，基于图像内容去估计一个想要的图像变换。在实际运行的时候，先将高分辨率的图像缩小送入网络，网络再产生一组在 bilateral space 的仿射变换系数，这些仿射变换通过一种保边的形式上采样回高分辨，这些高分辨率的仿射变换就可以直接作用于原始的高分辨率图像。文章作者指出，这种算法可以在移动端实现毫秒级的运算速度，同时可以灵活 cover 各种图像变换操作，甚至包括复杂的图像 PS 效果。

INTRODUCTION

现在消费级的终端产品拍摄的图像或者视频的分辨率越来越高，图像后处理的算法复杂度也随之升高，所以为了满足性能功耗要求，最终运行在终端产品上的代码都需要有经验的程序员仔细地去优化。图像增强是图像处理里面非常常用的一种方式，但是图像增强都有很强的主观性，很多时候，图像增强的效果都是基于人的美学感知去调试出来的，这种效果很难用传统的处理流程来复现，这篇文章提出用基于学习的方法来实现。

基于深度学习的图像处理已经有很多相关的工作了，之前的这些网络，在处理图像时候的复杂度基本和图像的分辨率成线性关系，因为之前的网络结构，其包含的算子都是要在全尺寸上运行。虽然这些网络的效果也不错，但是代价就是算法复杂度很高，无法满足很多应用场景下的实时性要求。这篇文章提出的网络结构可以运行地更快，与常见的网络相比，运行速度可以快上成百上千倍。

这个网络结构主要包括三个部分，1)：网络绝大多数的预测都是在一个低维的 bilateral grid 里面进行，这个预测后面会详细介绍，为什么称为 bilateral grid，因为这有点类似 bilateral filter，同时考虑了像素的位置与像素值。2): 网络的输出是融合权重，而不是最终的图像，这个也是借鉴了之前的一些工作，发现预测融合权重的效果比直接预测输出的效果要好。3): 最终的 loss 是在全分辨率下进行计算的，这样可以保证网络去评估对全分辨率的图像的影响。

OUR ARCHITECTURE

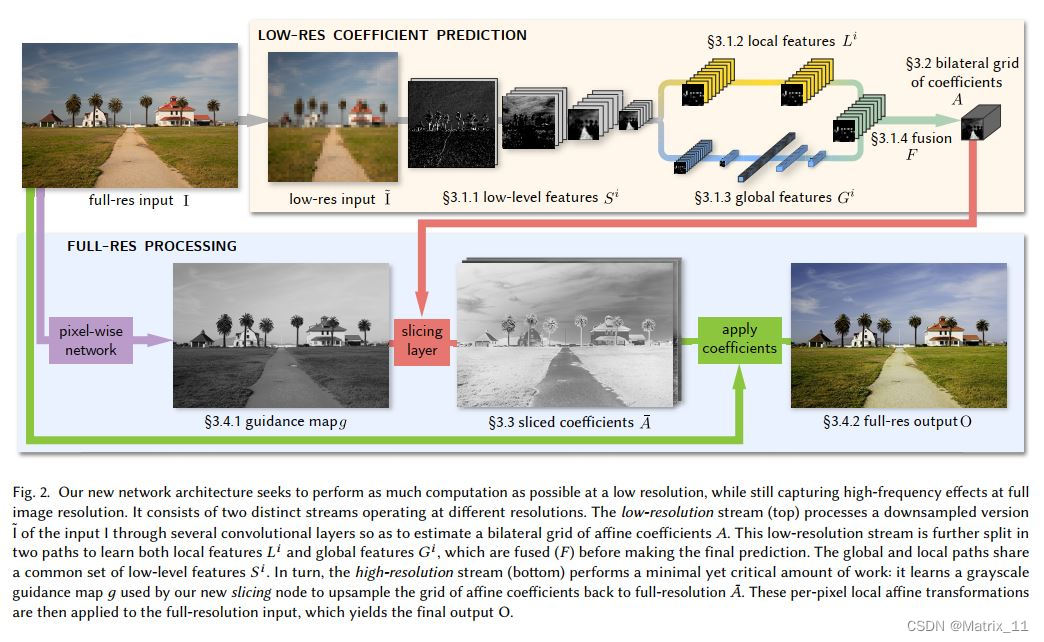

这个模型包含两个 stream，一个是低分辨率的 stream，一个是全分辨率的 stream，低分辨率的 stream 负责预测局部仿射变换，文章中指出，图像增强任务需要同时考虑图像的局部信息和全局信息，所以低分辨率的 stream 又同时包含了一个 local path 和一个全局 path，这两个 path 在后端融合输出最终的仿射变换。全分辨率的 stream 利用低分辨率 stream 的仿射变换信息，对输入图像在全分辨率上进行仿射变换，文章利用一种 slicing 的方式，可以用很低的运算代价实现高分辨率的仿射变换。

Low-resolution prediction of bilateral coefficients

低分辨率的输入 $\tilde{I}$ 文章中是固定为 256 X 256，通过一系列的卷积提取 low-level 的特征同时压缩分辨率，然后在末端进行分流，一路用全卷积算子获取局部特征，另外一路用卷积和全连接去学习一个固定尺寸的全局特征，这两路的输出，最后再融合成一组特征，这组特征通过一些线性层最后成为包含仿射系数的 bilateral grid。

Low-level features

首先利用卷积算子获取 low level 的特征, $S^0:=\tilde{I}$

$$S_c^i[x,y]=\sigma \left(b_c^i+\sum _{x^{\prime },y^{\prime },c^{\prime }}{w}_{c{c}^{\prime }}^i[x^{\prime },y^{\prime }]S_{c^{\prime }}^{i-1}[sx+x^{\prime },sy+y^{\prime }]\right)$$

$i=1,2,...,n_S$ 表示层数， $c,c^{\prime }$ 表示每一层的通道数，$w^{\prime }$ 表示卷积的权重，$b^i$ 表示 biases，$x^{\prime },y^{\prime }$ 表示邻域的范围，激活函数用的是 RELU。文章中 $n_s$ 是 4。

Local features path

提取的 low level 特征 $S^{n_s}$ 在后端会分成两路处理，一路是利用 stride 为 1 的全卷积算子，进行卷积处理，在保持空间分辨率不变的同时，扩大了感受野，从而能够更好地提取语义特征。

Global features path

另外一路就是 global feature path，与 local feature path的输入一样，都是 low level feature $S^{n_s}$，这一路包含两个 stride 为 2 的卷积层，然后再加上三个全连接层，这一路最终输出一个 64 维的全局特征。

Fusion and linear prediction

接下来，就是将两路的输出进行融合，

$$F_c[x,y]=\sigma \left(b_c+\sum _{c^{\prime }}{w}_{c{c}^{\prime }}^{\prime }{G}_{c^{\prime }}^{n_G}+\sum _{c^{\prime }}{w}_{c{c}^{\prime }}{L}_{c^{\prime }}^{n_L}[x,y]\right)$$

这个最终形成了一个 $16\times 16\times 64$ 的 feature map，这个 feature map 再通过一些线性变换，得到 $16\times 16\times 96$ 的 feature map：

$$A_c[x,y]=b_c+\sum _{c^{\prime }}{F}_{c^{\prime }}[x,y]w_{c{c}^{\prime }}^{\prime }$$

Image features as a bilateral grid

到目前为止，我们已经介绍了如何获取 feature map，接下来，我们介绍如何将 feature map 与 bilateral grid 联系起来，上面我们已经说过，我们获得了一个 $16\times 16\times 96$ 的 feature map，我们可以把这个 feature map 看成是一个多通道的 bilateral grid，如下所示：

$$A_{dc+z}[x,y]⟷A_c[x,y,z]$$

$d=8$ 表示 grid 的深度，这样 $A$ 可以看成是一个 $16\times 16\times 8$ 的 bilateral grid，而每个 grid 包含 12 个系数，可以等价为一个 $ 3 \times 4$ 的仿射变换矩阵。

Upsampling with a trainable slicing layer

接下来，就是这篇文章最为创新的地方，通过一个 slicing 的操作，可以将低维的 feature map 和一个高维的 guidance map 结合，最后输出高维的 feature map，如下所示：

$${\bar{A}}_c[x,y]=\sum _{i,j,k}\tau (s_{x}x-i)\tau (s_{y}y-j)\tau (d\cdot g[x,y]-k)A_c[i,j,k]$$

其中，$\tau$ 是一个线性插值函数，$\tau (\cdot )=\max (1-|\cdot |,0)$, $s_x,s_y$ 是 grid 的宽高相对于全尺寸图像的比例，文章中，grid 的分辨率固定为 $16\times 16$ , $d=8$，如果全尺寸的分辨率为 $H\times W$， 那么，$s_x=16/W,s_y=16/H$，$x\in [0,W-1],y\in [0,H-1]$， $s_{x}x,s_{y}y$ 的范围都是在 0-16 左右，$g[x,y]$ 的取值范围是 0-1，$d\cdot g[x,y]$ 的范围大概是 0-8, 如果$i\in [0,15]，j\in [0,15],k\in [0,7]$，再结合线性插值函数的定义，里面的很多值都是 0， 这么算下来，这个 slicing 算子似乎很稀疏，可以理解成是将全分辨的大图分成了 $16\times 16$ 块，从 [0, 0] 到 [15,15]，当处于 [0, 0] 块的时候，$i,j$ 只有等于 0, 0 的时候，slicing 才有值，其它时候都是 0， 处于 [5, 5] 块的时候，那么 $i,j$ 在 0-4 之间 slicing 的输出都是有值的，剩下的也都是 0，这个 slicing 操作看起来，似乎越往后面的块，算法的复杂度越高，最复杂的情况下， 一个点需要进行 $16\times 16\times 8$ 这么多次的插值运算。最后的输出是一个 12 通道的全分辨率的 feature map ${\bar{A}}_c,c\in [0,11]$。

Assembling the full-resolution output

最后一部分，就是介绍如何获得最终的输出，首先是提取一个单通道的 guidance map $g[x,y]$，这个 guidance map 文章中是利用一个线性变换，将原始全分辨率的 RGB 三通道的输入变换成一个单通道的 guidance map:

$$g[x,y]=b+\sum _{c=0}^2{\rho }_c({\mathbf{M}}_c^T\cdot {\varphi }_c[x,y]+b_c^{\prime })$$

其中，${\mathbf{M}}_c^T$ 是一个 $3\times 3$ 的色彩变换矩阵，${\varphi }_c$ 表示输入的通道，

$${\rho }_c(x)=\sum _{i=0}^{15}{a}_{c,i}\max (x-t_{c,i},0)$$

这些参数都是可以通过学习得到的，最后的输出就是将输入的三通道 ${\varphi }_{c^{\prime }}$ 与 $\bar{A}$ 进行融合。

$$O_c[x,y]={\bar{A}}_{n_{\varphi }+(n_{\varphi }+1)c}+\sum _{c^{\prime }=0}^{n_{\varphi }-1}{\bar{A}}_{c^{\prime }+(n_{\varphi }+1)c}[x,y]{\varphi }_{c^{\prime }}[x,y]$$

文章中的输入是一个三通道的 RGB 图像，所以 $n_{\varphi }=3,c=0,1,2,c^{\prime }=0,1,2$， 这个融合就类似下面的一个变换：

$$\begin{gathered} R^{\prime }=a_{1}R+a_{2}G+a_{3}B+b1 \\ {G}^{\prime }=a_{4}R+a_{5}G+a_{6}B+b2 \\ {B}^{\prime }=a_{7}R+a_{8}G+a_{9}B+b3 \end{gathered}$$

$R,G,B$ 就对应 ${\varphi }_{c^{\prime }}[x,y]$， $R^{\prime },G^{\prime },B^{\prime }$ 就对应 $O_c[x,y]$， 这些系数就对应 $\bar{A}$ 的 12 个通道。

最后的 loss 比较简单直接:

$$\mathcal{L}=\frac{1}{\mathcal{D}}\sum _i||O_i-I_i|{|}^2$$

$I_i$ 表示目标效果，$O_i$ 表示网络的预测效果。

总得来说，这篇文章的创新在于引入了一个 bilateral grid 以及 slicing 的一个操作。但是看这个 slicing 的操作，算法的复杂度也不低，不知道为什么会这么快。
