基于stm32作品设计：多功能氛围灯、手机APP无线控制ws2812，MCU无线升级程序

已于 2023-11-30 15:42:27 修改
阅读量1.4w 收藏 132
点赞数 34
分类专栏： 单片机教程 文章标签： stm32 mcu 物联网 蓝牙
于 2023-06-13 12:20:45 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/mbs520/article/details/120368384
版权

文章目录

作品哔哩哔哩视频：https://www.bilibili.com/video/BV1Yb4y1a7AQ#reply5536921990
资料链接：
蓝牙彩灯v1.01资料链接：
CSDN：
https://download.csdn.net/download/mbs520/25149435
百度网盘：
https://pan.baidu.com/s/14Vout7Q2P6JBDZCCd8Gm6w
提取码：b7it

蓝牙彩灯v1.03资料链接：
https://download.csdn.net/download/mbs520/25150035
取走记得点赞~
有问题可以在评论区发表或者私信
在这里插入图片描述

实物链接：https://m.tb.cn/h.56p8Lt8?tk=jLixWYHUq6z CZ0001

一、作品背景

在智能的2021年代，年轻的小伙伴都患上了懒惰的症状，我也一样。
有一个难以入眠的夜晚，我打开了王者荣耀，我习惯了玩手机都要开着灯打，这样可以减少对眼睛的损伤，终于，赢了好几把，时间已经到了凌晨2点半，我也开始有了睡意，当我放下手机，准备闭眼入睡时，发现灯光格外耀眼，心烦意乱，实在不想按下那下床走好几步才能触碰到的开关，但是房间的设计就是这样，无法改变。无奈的我还是挣扎地下床按下了开关，这才安心入睡。
作为学电子专业的我并不妥协，我一定要设计一个不下床就可以关掉的灯。

二、功能设计与实现过程

（一）功能设计
1、可以用按键控制灯的亮灭、亮度以及切换颜色
2、可以用按键控制灯的6种以上显示样式
4、设计一个外壳，让它更加美观
5、设计一个手机APP，实现按键的所有功能以及能够调节灯的任意颜色
6、设计一个手机APP升级单片机程序功能，能够把单片机程序保存到某个版本的手机APP中，手机APP点击升级，就可以完成对单片机程序的升级。
（二）实现的过程
1、设计一个按键与单片机连接，编写多功能按键（单击、双击、长按）来控制灯的亮灭、亮度以及切换颜色以及6种以上显示样式

2、用CAD绘制一个与PCB大小合适的外壳，交给淘宝定制

3、用QT编写一个安卓APP，利用蓝牙模块与单片机进行通信，完成控制与升级的功能

三、实现基础功能

（一）、首先是要选材

１、LED选择：WS2812
既然是想做任意颜色的灯，那么毫无疑问选择最普遍的WS2812，24位全彩RGB彩灯，可以发出２＾２４＝16777215种颜色。
在这里插入图片描述

2、单片机选择：STM32G0
在当今MCU那么稀贵的情况下，当然是要为自己的腰包考虑，WS2812的驱动时钟大概需要800KHZ，速度要求很高，首先选择stm32，看了一下价格，选择了和蔼可亲的stm32g030c8t6，6元还包邮
在这里插入图片描述
3、通信模块选择：蓝牙模块JDY-31
要手机控制灯，首先想到用蓝牙模块，价格考虑，选择全网最便宜的蓝牙模块JDY-31，比起HC-05，它更加小巧，就是连接速度不是很快
在这里插入图片描述

有了这3个主要材料，我们就可以开始设计一下原理图

（二）、原理图设计

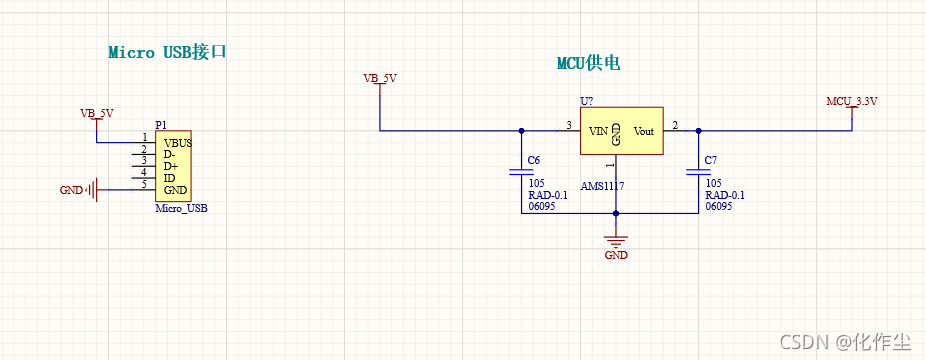

１、单片机需要3.3V供电，首先设计一个电源部分，先用usb进行供电5V给ws2812，再用降压芯片降压到3.3V供给MCU，
在这里插入图片描述

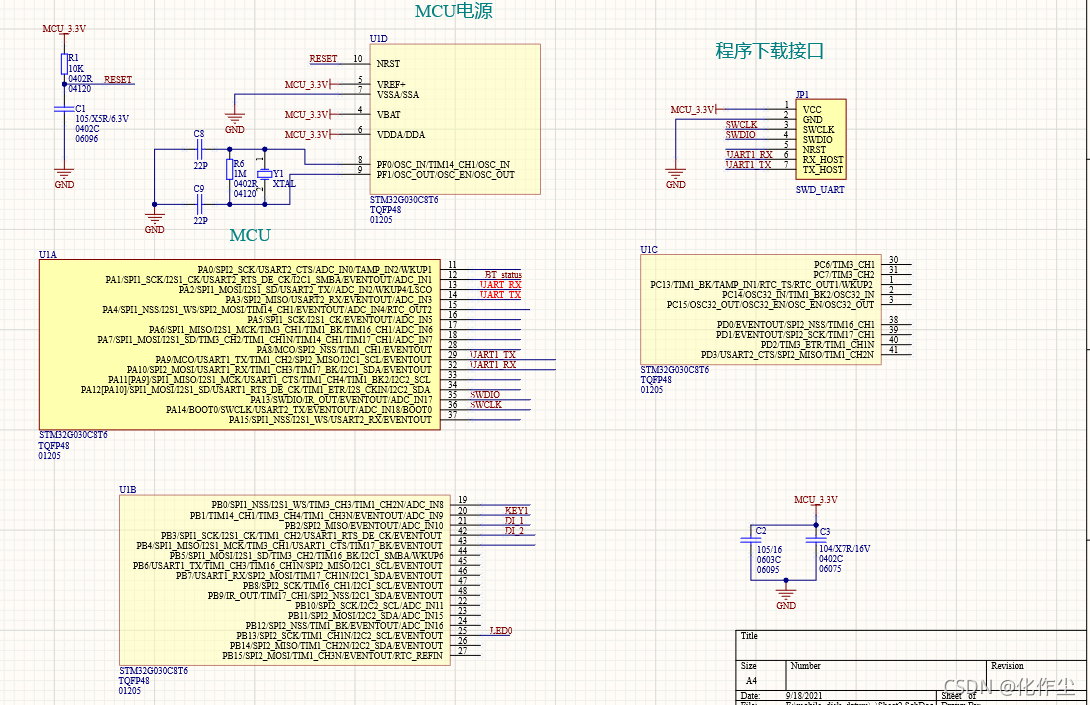

2、设计一个单片机最小系统，以及预留一个下载接口，方便使用ST-LINK进行下载程序
在这里插入图片描述

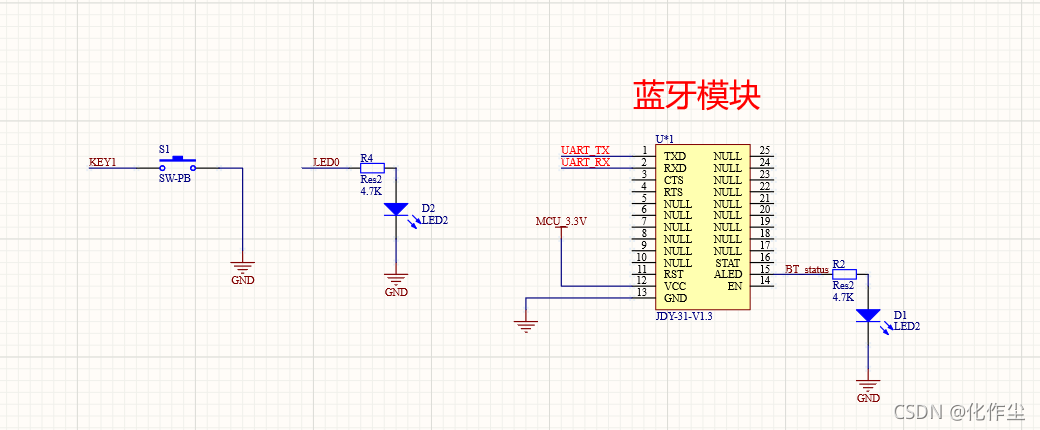

３、然后要连接一个蓝牙和一个按键作为控制，再预留一个LED作为指示灯
在这里插入图片描述
4、RGB灯的电路设计，这里两组LED，用两个IO口控制，防止LED过多导致信号失真
在这里插入图片描述
这样一张原理图就设计好啦

（二）、第一版本PCB设计

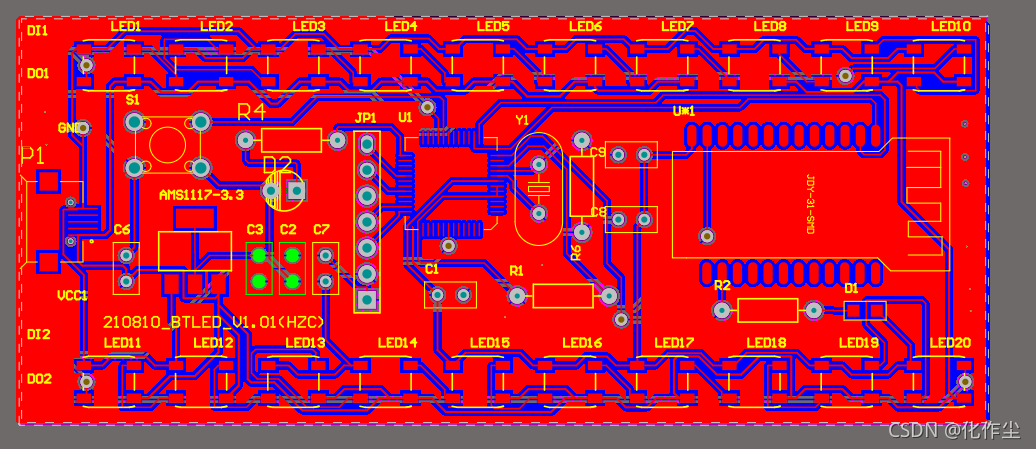

1、根据原理图给定相应的封装导入PCB，再进行布局与布线，设计好一块给淘宝客服能够打印出来的PCB图纸
2D:
在这里插入图片描述

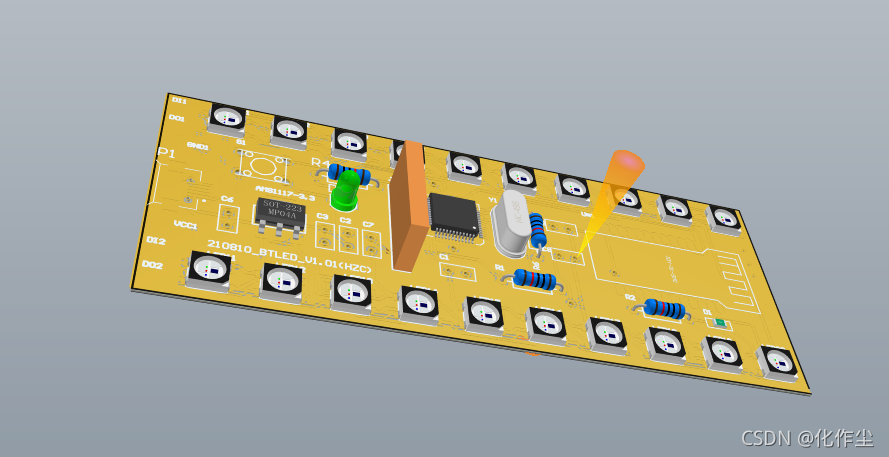

3D:
在这里插入图片描述
然后交给淘宝，这里推荐嘉立创，便宜，质量也高。

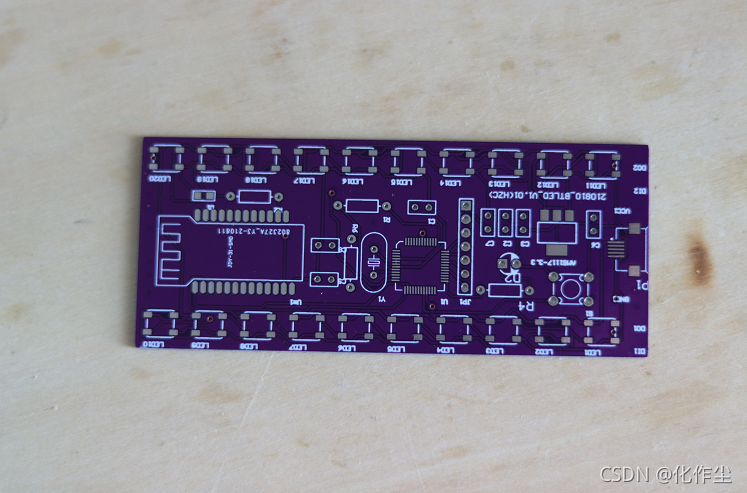

这是打印出来的第一板PCB：
在这里插入图片描述

（三）、焊接PCB板

１、打印出PCB之后，当然是要把元器件焊接到PCB板上，第一块板焊接的时候先不用一次性全部焊接上去，先焊接电源部分，看看电源芯片是否能够正常工作，比如我画的这块板子USB母座封装与原理图不对应，导致正负极直接反向，就很容易导致元器件损坏，检测完电压正常之后，再焊接其他元器件

在这里插入图片描述

（四）编写单片机程序

单片机程序包含了很多知识
1、轻量级多任务系统
2、蓝牙数据自定义控制协议、蓝牙无线升级单片机
3、多种控制方式按键+蓝牙
4、多功能按键，单击、双击、长按
5、ws2812串联控制
6、呼吸灯算法
7、颜色渐变算法
…

/****************************************
* 函数名称: DIS_TASK()
* 输入参数: 无
* 输出参数: 无
* 功    能: 显示任务
*
*****************************************/

void DIS_TASK(void)
{
	static u8 r=0,g=0,b=0,a=0,dir=0;
	static int i,cnt=0;
	static int color_rgb;
    SCHTaskBegin(); //开始固定格式一定要的
    while (1)
    {
		if(SysState.Dis_flag == 1)//可以更新显示
		{
					/***********************静态*******************************/
					if(SysState.Dismode == DisMode_Static)//静态
					{
						SysState.Dis_flag = 0;
						RGB_Refresh(SysState.StaticRgb,LED_NUM);//显示
						RGB2_Refresh(SysState.StaticRgb,LED_NUM);//显示
					}

					/***********************呼吸*******************************/
					else if(SysState.Dismode == DisMode_Breathe)//呼吸
					{
						SysState.Dedlay_Time=20;
						if(dir==0)
						{
							a += (1+a*10/0xff);
							if(a > 0xf0)dir = 1;
						}else if(dir)
						{
							a -= (1+a*10/0xff);
							if(a <= 4)dir = 0;
						}

						r = ((SysState.StaticRgb>>16)%0x100)*a/0xff;
						g = ((SysState.StaticRgb>>8)%0x100)*a/0xff;
						b = ((SysState.StaticRgb>>0)%0x100)*a/0xff;
						color_rgb = (r<<16) + (g<<8) + b;
						printf("%d %d %d %d\r\n",r,g,b,a);
						RGB_Refresh(color_rgb,LED_NUM);//显示
						RGB2_Refresh(color_rgb,LED_NUM);//显示
						SCHCurTaskDly(SysState.Dedlay_Time);
					}

					/***********************闪烁*******************************/
					else if(SysState.Dismode ==DisMode_Twinkle)//闪烁
					{
						SysState.Dedlay_Time=200;//*SysState.Dedlay_Ratio/0x0f;;
						RGB_Refresh(SysState.StaticRgb,LED_NUM);
						RGB2_Refresh(SysState.StaticRgb,LED_NUM);
						SCHCurTaskDly(SysState.Dedlay_Time);
						RGB_Refresh(0,LED_NUM);
						RGB2_Refresh(0,LED_NUM);
						SCHCurTaskDly(SysState.Dedlay_Time);
					}

					/***********************渐变*******************************/
					else if(SysState.Dismode ==DisMode_GraChange)//渐变
					{
						extern u8 GraChange_flag;
						SysState.Dedlay_Time=100;//*SysState.Dedlay_Ratio/0x0f;
						RgbAlg(&SysState.StaticRgb,&GraChange_flag);//渐变算法
						RGB_Refresh(SysState.StaticRgb,LED_NUM);//显示
						RGB2_Refresh(SysState.StaticRgb,LED_NUM);//显示
						SCHCurTaskDly(SysState.Dedlay_Time);
					}

					/***********************蹦迪*******************************/
					else if(SysState.Dismode == DisMode_DiscoDance)//蹦迪
					{
						SysState.Dedlay_Time=20;//*SysState.Dedlay_Ratio/0x0f;
						RGB_Refresh(Static_DisColor[cnt],LED_NUM);
						RGB2_Refresh(Static_DisColor[cnt],LED_NUM);
						SCHCurTaskDly(SysState.Dedlay_Time);
						RGB_Refresh(0,LED_NUM);
						RGB2_Refresh(0,LED_NUM);
						SCHCurTaskDly(SysState.Dedlay_Time*50);
					}

					/***********************流水*******************************/
					else if(SysState.Dismode == DisMode_RunWater)//流水
					{
						static int i=0,flag=0;
						SysState.Dedlay_Time=100;
						i++;
						if(i == LED_NUM)
						{
							i=0;flag=!flag;
						}
						if(flag){		//设置颜色
							RGB_Refresh(SysState.StaticRgb,i+1);
							RGB2_Refresh(SysState.StaticRgb,i+1);
							SysState.Dedlay_Time=50;//*SysState.Dedlay_Ratio/0x0f;
							SCHCurTaskDly(SysState.Dedlay_Time);
						}
						else{		//灭
							RGB_Refresh(0,i+1);
							RGB2_Refresh(0,i+1);
							SysState.Dedlay_Time=50;//*SysState.Dedlay_Ratio/0x0f;
							SCHCurTaskDly(SysState.Dedlay_Time);
						}

					}

					/***********************用户*******************************/
					else if(SysState.Dismode ==DisMode_User1)  //用户
					{
						SysState.Dedlay_Time=1000;
						RGB_Refresh(SysState.StaticRgb,1);
						RGB2_Refresh(0,1);
						SCHCurTaskDly(SysState.Dedlay_Time);
						RGB2_Refresh(SysState.StaticRgb,1);
						RGB_Refresh(0,1);
						SCHCurTaskDly(SysState.Dedlay_Time);
					}
		}
		SCHCurTaskDly(10);
    }
    SCHTaskEnd();  //结束固定格式一定要的
}

（五）下载程序验证

下载程序后测试ws2812是否正常工作

四、外壳设计

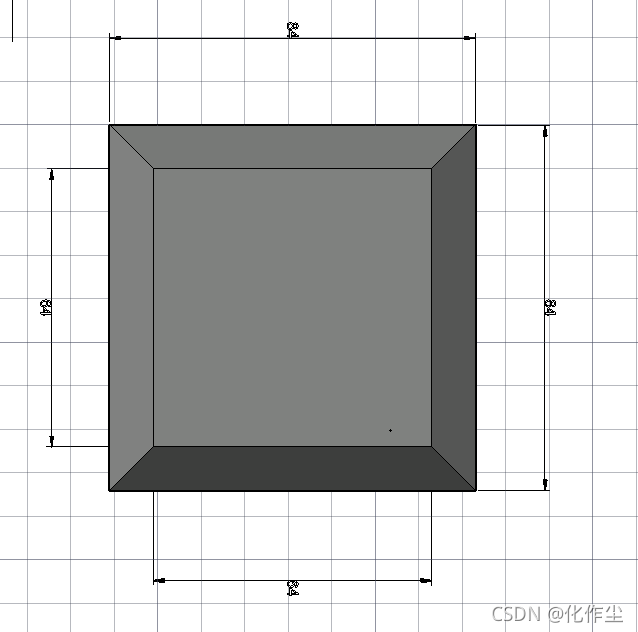

（一）CAD图纸设计

感觉没有一个外壳会很难看，添加一个外壳，让世界变得美丽
在这里插入图片描述在这里插入图片描述

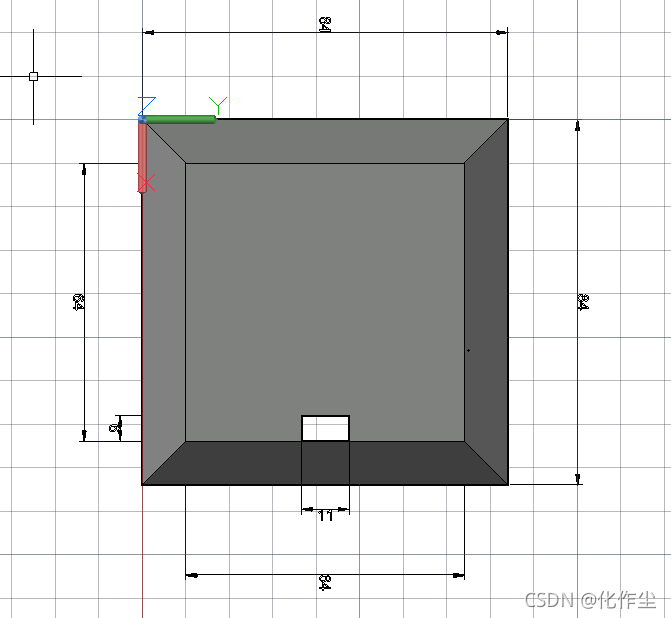

这中间的洞尺寸有误：5乘7改7乘7

在这里插入图片描述

（二）磨砂亚克力板

淘宝搜磨砂亚克力板定制，发送CAD图纸给师傅，就可以给你做了

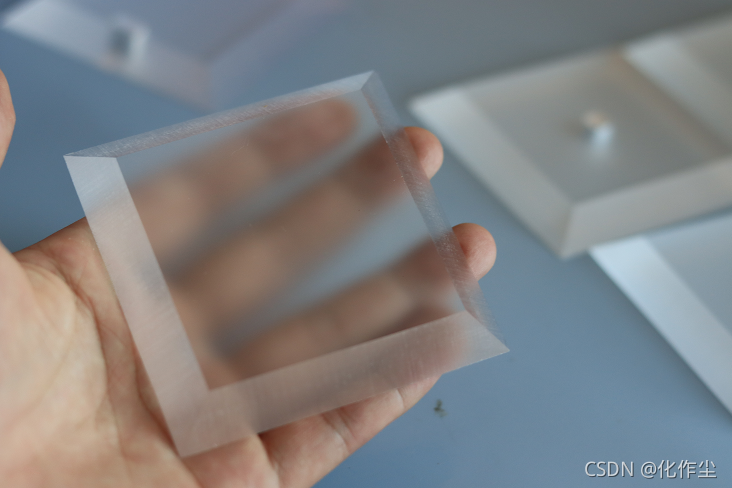

这是做好的亚克力板，是按照PCB板尺寸量身定做的
在这里插入图片描述

五、重新设计PCB

重新布局设计出来第3版本成品板：PCBV1.3
在这里插入图片描述

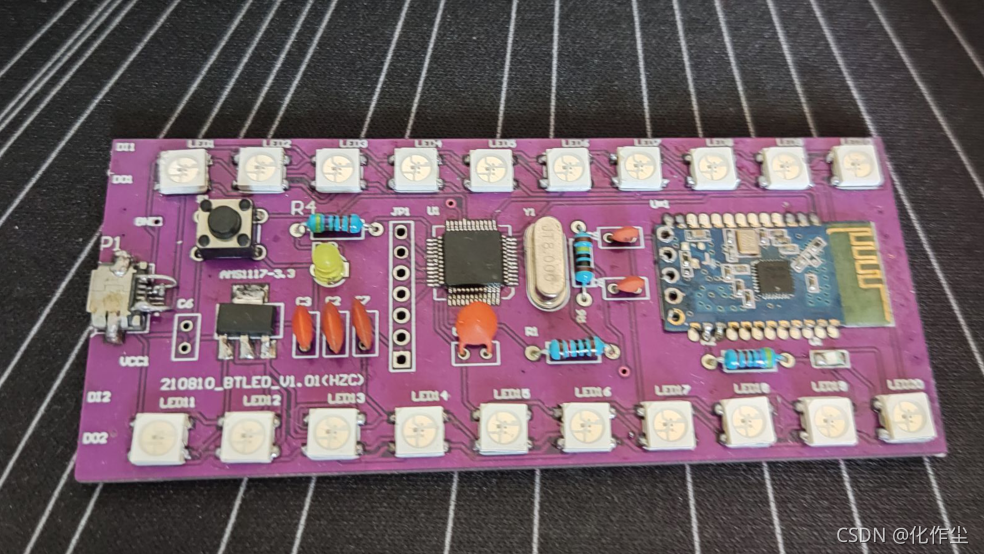

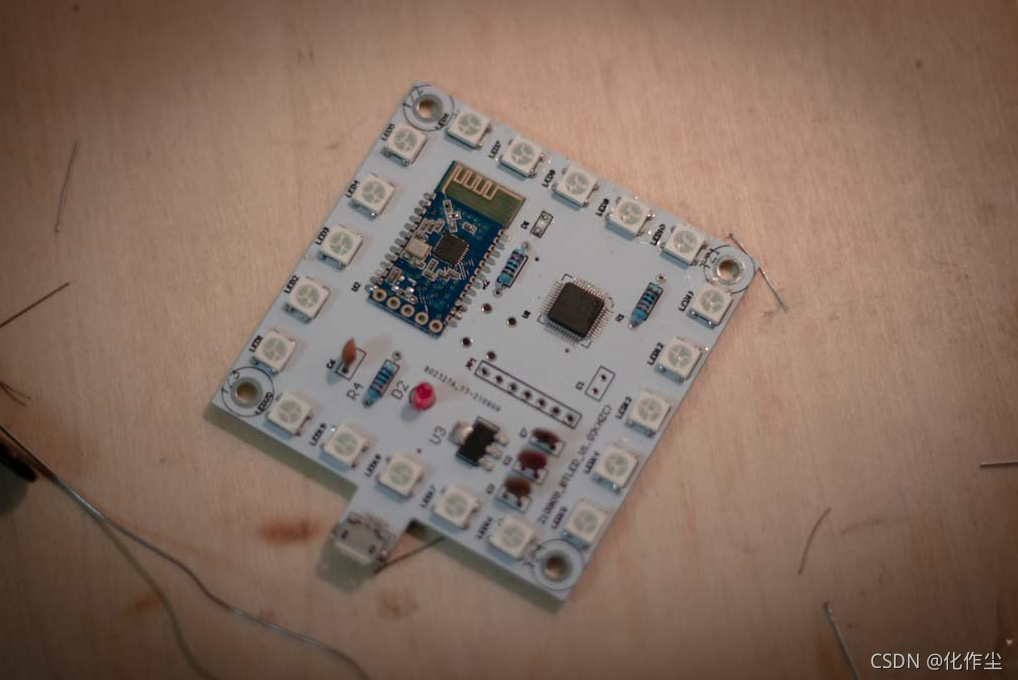

这是打样后焊接好的样子：
在这里插入图片描述

六、QT安卓APP设计

（一）界面设计

在这里插入图片描述

（二）QT程序设计

展示部分代码：


MainWindow::MainWindow(QWidget *parent)
    : QMainWindow(parent)
    , ui(new Ui::MainWindow)
{
    this->Start_Init();
    this->File_Init();
    this->BuleTooth_Init();
    this->Label_Init();
    this->PushButton_Init();
    this->ColorSlider_Init();
    this->setFocus();
}

MainWindow::~MainWindow()
{
    bin_save(FileInfo);
    delete ui;
}

//起始代码
void MainWindow::Start_Init()
{
    //设置背景图片
    this->setStyleSheet("QMainWindow{border-image: url(:/pic/btmenuv2.jpg);}");
    //获取屏幕大小
    QScreen *screen = QApplication::screens().at(0);
    src_w = screen->size().width();
    src_h = screen->size().height();
    if(src_w <= 0  || src_h <= 0)
    {
        src_h = 2267;src_w = 1080;
        this->setGeometry(0,0,src_w,src_h);//1080   2267
        qDebug() << "src get err ======== "<< src_w <<src_h << endl;
    }
    else
    {
        this->setGeometry(0,0,src_w,src_h);//1080   2267
        qDebug() << "src get ok ======== "  << src_w <<src_h << endl;
    }

}

//蓝牙初始化
void MainWindow::BuleTooth_Init(void)
{
    //蓝牙连接初始化代码
    timer_conflag = new QTimer;
    ptimer = new QTimer;
    //QBluetoothDeviceDiscoveryAgent 这个是指扫描周围蓝牙设备！
    discoveryAgent = new QBluetoothDeviceDiscoveryAgent();
    //QBluetoothLocalDevice 是指配置获取设备的蓝牙状态信息等！
    localDevice = new QBluetoothLocalDevice();
    //QBluetoothSocket指进行链接蓝牙设备，读写信息！
    socket = new QBluetoothSocket(QBluetoothServiceInfo::RfcommProtocol);

    //多窗口初始化
    btcwindow = new BTMainWindow(this);
    btcwindow->hide();
    aboutwindow = new AboutMainWindow(this);
    aboutwindow->hide();

    connect(socket,
           SIGNAL(readyRead()),
           this,
           SLOT(readBluetoothDataEvent())
           );
    connect(socket,
           SIGNAL(connected()),
           this,
           SLOT(bluetoothConnectedEvent())
           );
    connect(socket,
           SIGNAL(disconnected()),
           this,
           SLOT(bluetoothDisconnectedEvent())
           );

    localDevice->powerOn();//打开蓝牙
    discoveryAgent->start();//开始扫描
}




//颜色条初始化
void MainWindow::ColorSlider_Init(void)
{
    QColor color;
    color.setRgb(0x00,0x00,0x00);
    colorslider_R = new ColorSlider(this);
    colorslider_G = new ColorSlider(this);
    colorslider_B = new ColorSlider(this);
    colorslider_A = new ColorSlider(this);

    colorslider_R->init(ColorSlider::RGB,ColorSlider::RED,color,0x00,0xFF);qDebug() << color << endl;
    colorslider_G->init(ColorSlider::RGB,ColorSlider::GREEN,color,0x00,0xff);qDebug() << color << endl;
    colorslider_B->init(ColorSlider::RGB,ColorSlider::BLUE,color,0x00,0xff);qDebug() << color << endl;
    colorslider_A->init(ColorSlider::RGB,ColorSlider::ALPHA,color,0x00,0xff);qDebug() << color << endl;

    colorslider_R->setGeometry(100,200,880,60);
    colorslider_G->setGeometry(100,400,880,60);
    colorslider_B->setGeometry(100,600,880,60);
    colorslider_A->setGeometry(100,800,880,60);
}
//按钮初始化
void MainWindow::PushButton_Init(void)
{
    //刷新定时器
    static QColor last_Color;
    time1= new QTimer(this);
    time1->start(1000);
    connect(time1,&QTimer::timeout,[=](){

       time1->start(100);
       if(Connect_Flag == 1)//连接指示
       {
           Connect_Flag = 0;
           btcwindow->hide();
           this->show();
           QMessageBox::information(this,tr("提示"),tr("蓝牙连接成功!"));

           QByteArray arrayData;    //发送空指令
           QString s = QString("NONE\r\n");
           qDebug() << s << endl;
           arrayData = s.toUtf8();
           socket->write(arrayData);
           s.clear();
           arrayData.clear();
       }
       if(last_Color != Color_sum)//发送指令
       {
           update();//更新
           unsigned int color_d =   ((Color_sum.alpha()/16)<<24)+(Color_sum.red()<<16) + (Color_sum.green()<<8)
                         + (Color_sum.blue()<<0) ;
           QByteArray arrayData;
           QString s = QString("COLOR:%1\r\n").arg(color_d);
           qDebug() << s << endl;
           arrayData = s.toUtf8();
           socket->write(arrayData);
           s.clear();
           arrayData.clear();
       }
       last_Color = Color_sum;

    });
    //色块按钮
    // QPushButton *phbutton[10];
    for(int i=0; i<10; i++)
    {
        int r,g,b;
        r = FileInfo->color_tab[i]>>16;
        g = (FileInfo->color_tab[i]>>8)%256;
        b = FileInfo->color_tab[i]%256;
        phbutton[i] = new QPushButton(this);
        if(i<5)phbutton[i]->setGeometry(90+i*200*src_w/1080,1600*src_h/2267,100*src_w/1080,100*src_h/2267);
        else if(i>=5)phbutton[i]->setGeometry(90+(i-5)*200*src_w/1080,1800*src_h/2267,100*src_w/1080,100*src_h/2267);
        QString s = QString("background-color: rgb(%1, %2, %3);").arg(r).arg(g).arg(b);
        phbutton[i]->setStyleSheet(s);
        phbutton[i]->setWindowFlags(Qt::WindowStaysOnTopHint);
        connect( phbutton[i],&myPushButton::clicked,[=](){
            int r,g,b;
            if(SaveColorFlag != 0)
            {
                r = Color_sum.red();
                g = Color_sum.green();
                b = Color_sum.blue();
                SaveColorFlag = 0;
                update();
                FileInfo->color_tab[i] = (r<<16)+(g<<8)+b;
                QString s = QString("background-color: rgb(%1, %2, %3);").arg(r).arg(g).arg(b);
                phbutton[i]->setStyleSheet(s);
            }
            else
            {
                r = FileInfo->color_tab[i]>>16;
                g = (FileInfo->color_tab[i]>>8)%256;
                b = FileInfo->color_tab[i]%256;
                Color_sum.setRgb(r,g,b,Color_sum.alpha());
                ColorSlider_paint_Flag = 2;
            }
        });
    }

（三）APP功能设计

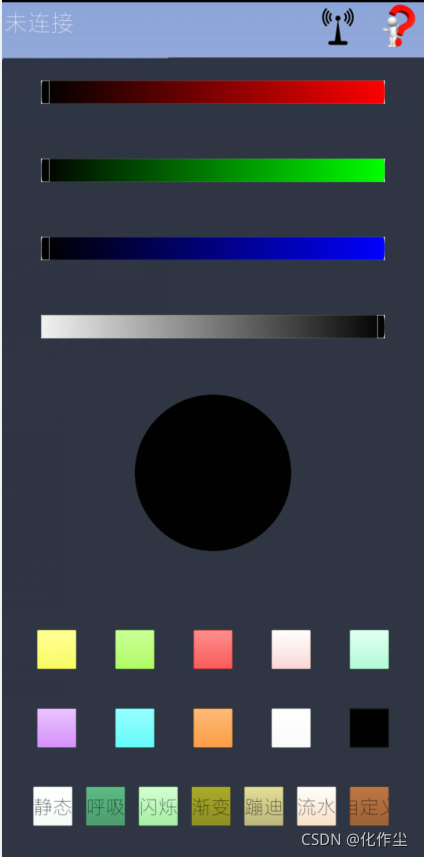

1、主界面功能

按钮功能说明
连接按钮进入蓝牙连接界面/双击连接设备
关于按钮进入软件介绍/升级MCU界面
红色滑动条调节红色色彩
绿色滑动条调节绿色色彩
蓝色滑动条调节蓝色色彩
灰白滑动条调节总体亮度
颜色预览球预览当前显示颜色
颜色快捷显示单击可以显示按钮颜色
显示模式显示模式切换
底部信息显示显示接收到的信息/欢迎信息
连接信息显示显示当前连接状态

先点颜色预览球，会出现保存选择框，
再点击颜色选择按钮，即可保存当前调节好的颜色在这里插入图片描述

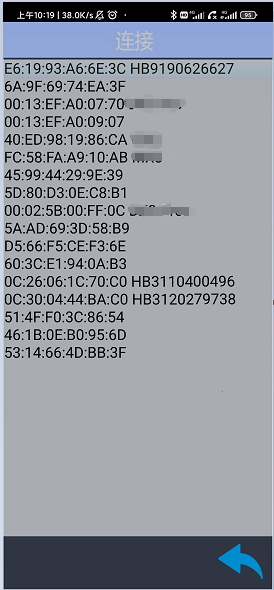

2、蓝牙连接界面

按钮功能说明
设备连接选择双击连接设备
返回按钮返回主界面

1、连接成功自动返回主界面
2、自动连接功能：打开APP无需动作，自动找寻蓝牙彩灯设备自动连接，无需手动连接
在这里插入图片描述

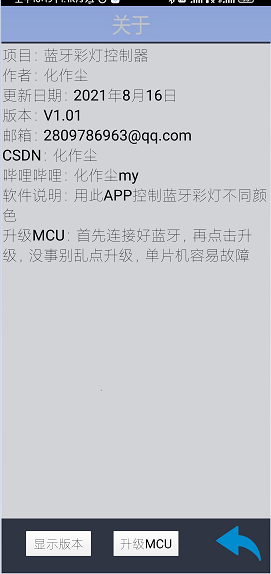

3、关于界面

按钮功能说明
作者信息显示只读
返回按钮返回主界面
显示版本蓝牙彩灯应答信号 例如1.2版本闪红灯1次，绿灯两次
升级MCU连接好蓝牙，点击升级，可以使单片机软件升到当前版本，软件版本一样切勿反复升级，可能升级失败
升级进度条显示升级进度 单片机升级失败后需要进入升级模式重新升级，否则将无法正常使用。
在这里插入图片描述

4、升级代码提示

显示类型显示内容
升级失败蓝牙彩灯显示红色
升级成功蓝牙彩灯显示绿色
升级过程蓝牙彩灯显示淡蓝色进度

在这里插入图片描述

化作尘
关注
  • 34
    点赞
  • 踩
  • 132
    收藏
    觉得还不错? 一键收藏
  • 打赏
    打赏
  • 12
    评论
专栏目录
WS2812B全彩LED灯（PWM+DMA控制）
09-30
WS2812B全彩LED灯，采用PWM+DMA方式控制，已经编写好红色呼吸灯、绿色呼吸灯、蓝色呼吸灯和随机呼吸灯程序，还有最基本的RGB三种颜色的0~255亮度调节函数。
基于STM32单片机流水灯仿真与程序设计
01-20
STM32单片机流水灯仿真与程序设计 摘要 本次程序设计和仿真是基于Proteus和keil的环境对STM32F103系列单片机进行流水灯设计，通过配置STM32的GPIO工作模式，实现LED的点亮和熄灭；通过配置8位流水灯程序设计，实现灯的流水实现。 关键字：Proteus、keil、STM32F103、GPIO 一、工程介绍 1.1、实现要求 用STM32一个端口接8个发光二极管，编写程序，实现从左到右轮流点亮8个二极管（即流水灯） 二、仿真电路设计 2.1、环境介绍 仿真采用Proteus 8.9 SP2安装链接 2.2、电路设计 第一步：在Proteus中的[P]选择所需要的零件有电阻
【WS2812】使用STM32G0的LL库通过GPIO方式控制WS2812
weixin_46134761的博客
04-15 319
通过控制GPIO口的电平变化，可以实现对WS2812的亮度和颜色的控制。具体的电平变化方式和时间序列需要根据WS2812的规格来确定。通过控制GPIO口的电平变化，可以实现对WS2812的亮度和颜色的控制。
STM32之呼吸灯设计
08-12
听说呼吸灯是很久以前的事情了，那时候刚刚学习51单片机，没有单片机的基础。后来在网上看到了一个呼吸灯的电路图，甚是复杂，根本看不懂，无奈之下放弃了呼吸灯的制作。在接触了STM32后，发现呼吸灯还是比较容易实现的，而且不需要什么硬件知识就可以完成。于是开始尝试做呼吸灯了。
基于STM32的PWM呼吸灯系统设计（程序+原理分析）
理论结合实践，开启你的电子学习新方案！
06-18 1万+
使用定时器4输出PWM来实现呼吸灯效果。 在人眼辨识能力范围内，调节LED亮的时间，达到LED灯的亮度不同。例：给低电平LED就亮，如果一个脉冲中全是低电平那么LED最亮，如果一个脉冲一半是高电平，一半是低电平，那么LED就显得有点暗，这样调整脉冲中的高低电平的比例就可以达到LED的亮度调节。
基于STM32的呼吸灯（pwm）
m0_63647460的博客
11-04 2014
STM32 的输入捕获，简单的说就是通过检测 TIMx_CHx 上的边沿信号，在边沿信号发生跳变（比如上升沿/下降沿）的时候，将当前定时器的值（TIMx_CNT）存放到对应的通道的捕获/比较寄存器（TIMx_CCRx）里面，完成一次捕获。PWM信号仍然是数字的，因为在给定的任何时刻，满幅值的直流供电要么完全有(ON)，要么完全无(OFF)。如图，位置1选中定时器2；打开外部时钟，点击“System Core”，选择RCC，在右侧弹出的菜单栏中选择“Crystal/Ceramic Resonator”。
STM32例程分享-05-WS2812B灯带（单线归零码）
weixin_43351158的博客
05-01 4493
STM32F103C8T6点亮WS2812B灯带
WS2812灯珠（一）-- STM32 普通IO方式驱动
热门推荐
ApexYuan
10-28 1万+
      相信大家在看到这篇文章的时候一定对WS2812芯片的时序有了一定的了解，这里对于WS2812硬件通信方面就不做过多的介绍了。驱动WS2812需要的实现纳秒级别的电平翻转，像一般主频较低的MCU很难实现这种级别的电平翻转。我在这里使用的MCU是STM32F103系列主频为72M，恰好可以通过延时翻转高低电平模拟WS2812的通信时序进而实现对WS2812灯珠的驱动。 STM32通过普通...
Android Studio制作手机App:通过手机蓝牙（Bluetooth)与STM32上的低功耗蓝牙（HC-42）连接通信，实现手机端对单片机的控制。
weiybin的博客
04-29 1万+
在这之前，我想先声明一点，手机与手机间的蓝牙连接方式”与“手机与HC间的蓝牙连接方式”是不一样的。原因就是手机搭配的是“经典蓝牙”模块，HC等蓝牙属于“低功耗蓝牙”模块。本文的内容只讲如何实现手机与HC蓝牙的配对，如果想了解一下手机与手机，手机与平板间的“经典蓝牙”通信方式，可以看我往期的博文，这篇博文讲的是如何制作一个基于蓝牙通信的聊天软件（类似于微信功能），也是一个挺有意思的项目（制作一个手机APP，无线连接HC蓝牙模块，将手机端数据发送给HC，从而控制STM32，文末会有资源分享。
STM32单片机通过ESP8266WiFi模块与Android APP实现数据传输软件源码.zip
01-29
STM32单片机通过ESP8266WiFi模块与Android APP实现数据传输软件源码，包含STM32单片机的源代码和手机APP的源代码，可以做为你的学习设计参考。
心跳跟随的心形灯（STM32(HAL)+WS2812+MAX30102）
贾saisai的博客
08-05 2548
在好几年前，我好像就看到了焊武帝 jiripraus在纪念结婚五周年时，制作的一个心跳跟随心形灯，感觉太浪漫了，于是在假期的时候，我也仿照做了一个，虽然还有很多需要完善的地方，但是大致功能已经实现了，下面开源讲讲开源的项目。心脏的外壳采用紫铜丝或黄铜丝焊接，1mm的铜丝较硬，适合完成外部框架的搭建，0.7mm的铜丝可塑性较好，适合焊接内部的WS2812，整个过程中吗，焊接难度较大，电子器件的固定难度也很大，我内部借助了一些热熔胶固定，有些丑，可以参考 jiripraus的固定方法。
STM32+手机实现WiFi远程控制
01-07
含：有ATK-ESP8266 WIFI模块原理图，PC和手机串口调试工具和详细讲解，芯片数据手册和实例代码详细介绍。
STM32驱动WS2812呼吸灯、频谱，变色变速旋转源程序
最新发布
05-03
STM32驱动WS2812呼吸灯、频谱，变色变速旋转源程序 STM32驱动WS2812呼吸灯、频谱，变色变速旋转源程序 STM32驱动WS2812呼吸灯、频谱，变色变速旋转源程序 STM32驱动WS2812呼吸灯、频谱，变色变速旋转源程序 STM32...
基于STM32单片机的无线智能灯控制系统设计-论文
05-14
基于STM32单片机的无线智能灯控制系统设计
基于STM32的无线LED灯光控制系统设计.pdf
06-27
基于STM32的无线LED灯光控制系统设计.pdf
STM32F103_WS2812B灯带pwm+dma方式驱动控制程序软件源码.zip
04-23
STM32F103_WS2812B灯带pwm+dma方式驱动控制程序软件源码 #include "sys.h" #include "delay.h" #include "usart.h" #include "ws2812b.h" #define mode 1 //mode = 1为呼吸灯 mode = 2为流水灯 int main(void) {...
stm32f103c8t6单片机ws281x-spi+dma方式驱动WS2812灯珠的驱动程序源代码.rar
05-18
stm32f103c8t6单片机ws281x_spi+dma方式驱动WS2812灯珠的驱动程序源代码，main函数中保留了各种样式的测试函数，只需在头文件中配置灯珠个数，将控制引脚接到PA7即可。 int main(void) { usart1_init(115200); ...
【单片机毕业设计】【mcuclub-dz-137】基于单片机的多功能氛围灯设计与实现
weixin_61121477的博客
11-15 186
本论文介绍了一款基于STC89C52单片机的多功能氛围灯设计与实现。该氛围灯集成了多项实用功能，包括时间显示、温湿度获取、多种灯光模式切换以及蓝牙连接功能。通过DS1302实时时钟模块，氛围灯能够准确获取时间，并且支持通过蓝牙连接进行时间修正。通过DHT11温湿度传感器，氛围灯可以实时监测环境的温度和湿度，并在需要时将数据传送至手机端。在操作方面，氛围灯通过四个触摸按键实现用户交互。其中，开关按钮用于控制灯光的开关；模式按钮实现不同的灯光模式切换，包括白光模式、暖光模式以及夜间感应模式；亮度+和亮度-按钮用
一款多功能露营专用氛围灯
shiwei0813的博客
11-28 702
晶振部分可以不用焊接，用不上注：最早是用G0的，但是写WS2812的程序最早采用的是刷数组的方案，需要较大的内存容量，因此后来换成了F411来实现，不过在后来，采用了RGB转HSV的方案，HSV的方案不仅显示效果好而且占用空间小，但由于PCB此时已经基本定型，就没有换回G0，这样的缺点就是项目成本会相对较高，其他并没有什么问题。焊接好主板和主桶下板后，建议采用长螺柱进行测试（这样可以在保证电气连接的情况下，也能使用万用表、示波器表笔对关键节点进行测试，不然全部装配好以后就没办法测试主控板背面的电气节点了）
基于stm32的ws2812灯带驱动
09-06
基于STM32的WS2812灯带驱动是一种通过STM32微控制器来控制WS2812灯带的方法。WS2812是一种数字可编程RGB LED灯带。与传统的RGB LED灯带相比，WS2812具有更高的亮度、更丰富的颜色以及更灵活的控制方式。 在实现基于STM32的WS2812灯带驱动时，首先需要将STM32与WS2812灯带连接起来。通常使用的连接方式是通过单线串行通信协议（比如WS2812协议）连接。这需要将STM32的单个IO口与WS2812灯带的DIN（数据输入）引脚相连。 然后，需要在STM32上编程实现WS2812灯带的控制逻辑。首先，需要配置STM32的GPIO引脚为输出模式，并设置输出频率以满足WS2812的通信速率要求。 接下来，在STM32的程序中，通过发送一系列特定的数据序列来控制WS2812灯带的颜色。这些数据序列包含灯带的控制命令和对应的RGB颜色值。通常，每个WS2812灯珠需要24位数据来表示RGB颜色。 在程序中，首先通过STM32的GPIO口向WS2812灯带发送重置信号，然后按照一定的时序和数据格式发送数据，实现对灯带的亮灭和颜色控制。发送数据时，需要按照一定的协议将数据转换为对应的电平信号，并严格控制信号的时序。 通过不断发送数据，可以实现对WS2812灯带的各种控制效果，如单色、多色和动态变化等。 综上所述，基于STM32的WS2812灯带驱动是一种利用STM32微控制器通过串行通信协议控制WS2812灯带的方法。通过在STM32上编程实现相应的控制逻辑和数据传输，可以实现对WS2812灯带的各种颜色和亮度控制。

“相关推荐”对你有帮助么？

  • 非常没帮助
  • 没帮助
  • 一般
  • 有帮助
  • 非常有帮助
提交
评论 12
添加红包

请填写红包祝福语或标题

个

红包个数最小为10个

元

红包金额最低5元

当前余额3.43元 前往充值 >
需支付：10.00元
成就一亿技术人!
领取后你会自动成为博主和红包主的粉丝 规则
hope_wisdom
发出的红包

打赏作者

化作尘

你的鼓励将是我创作的最大动力

¥1 ¥2 ¥4 ¥6 ¥10 ¥20
扫码支付：¥1
获取中
扫码支付

您的余额不足，请更换扫码支付或充值

打赏作者

实付元
使用余额支付
点击重新获取
扫码支付
钱包余额 0

抵扣说明：

1.余额是钱包充值的虚拟货币，按照1:1的比例进行支付金额的抵扣。
2.余额无法直接购买下载，可以购买VIP、付费专栏及课程。

余额充值
