esp8266WIFI模块教程:正点原子ATK-ESP8266进行网络通信,单片机与电脑,单片机与手机发送数据

前言

这篇文章是我学习esp8266的一些学习方法与笔记,记录下来方便以后开发深入学习,也希望各位学者通过这篇文章找到自己的学习esp8266的方法,以免走更多弯路。
对esp8266我也是初学者,希望各位物联网大佬多多指点。

以下是我学习的一些方法以及资料。希望能带给你帮助。

一、模块准备:ATK-ESP8266

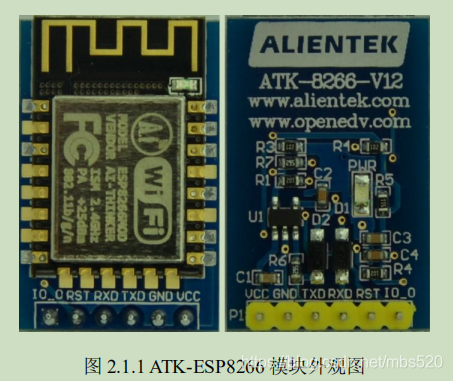

(一)产品图片
在这里插入图片描述

(二)购买链接https://item.taobao.com/item.htm?spm=a1z10.3-c-s.w4002-18401115469.9.45b625a5PVmxem&id=524138722961

二、视频学习

我在B站找到一个比较好学习正点原子模块ATK-ESP8266的视频,推荐给大家观看,老师很有趣,看完你就会对这个模块有全新的理解

视频链接:https://www.bilibili.com/video/BV1wV411C7CB/

三、正点原子提供的资料

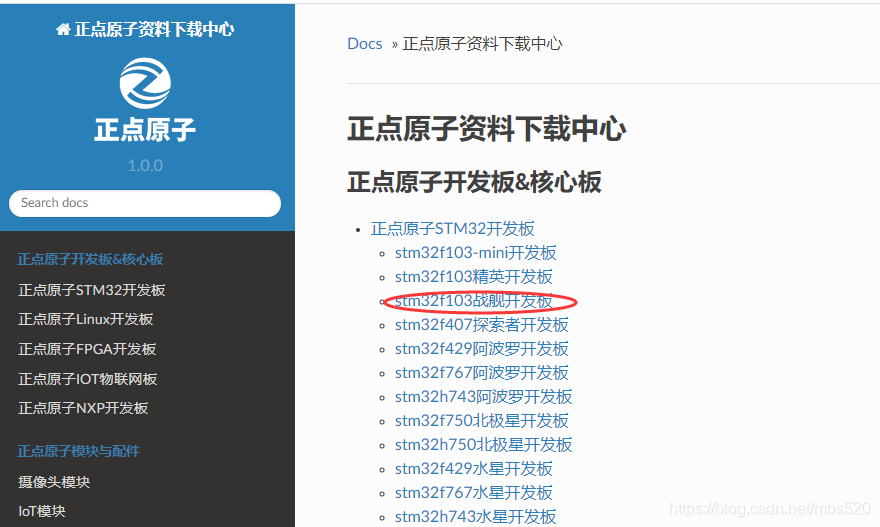

1、到正点原子官网下载stm32战舰板资料A盘
下载链接:http://www.openedv.com/docs/index.html
在这里插入图片描述

2、打开正点原子的开发资料

路径:战舰V3 资料盘(A盘)\9,增值资料\1,ALIENTEK 产品资料\13,ATK-ESP8266 WIFI模块资料
在这里插入图片描述

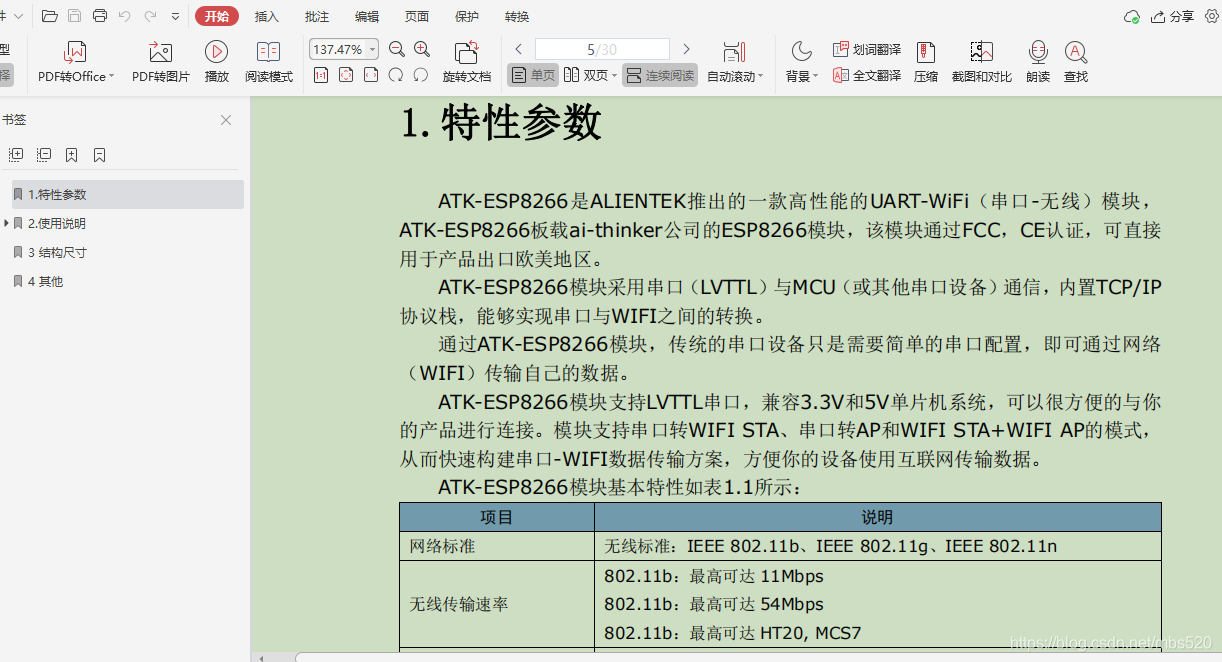

3、找到 “ATK-ESP8266 WIFI用户手册_V1.1”
用户手册有比较详细的指令教程,打开,先了解一下模块的大致用途与参数,然后开始学习里面的指令
在这里插入图片描述

四、调试ATK-ESP8266模块

(一)调试前准备

1、准备一个ATK-ESP8266

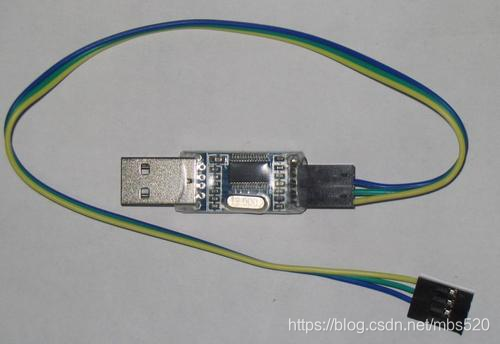

2、一个usb转ttl模块
在这里插入图片描述
3、硬件连接

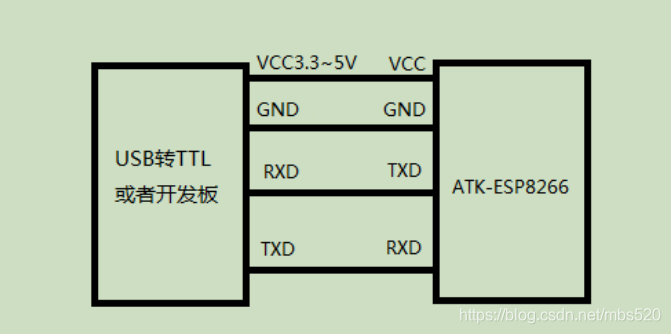

usb转ttl模块与ATK-ESP8266连接
连接4根线即可,注意电源接3.3v驱动不了的话就接5v ,TXD接RXD RXD接对应TXD
在这里插入图片描述
连接到电脑:

在这里插入图片描述

4、电脑串口调试助手(先安装ch340驱动)

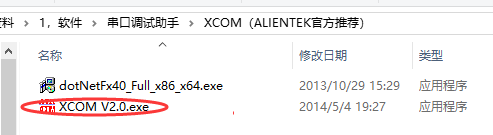

找到战舰V3 资料盘(A盘)\6,软件资料\1,软件\串口调试助手\XCOM(ALIENTEK官方推荐)里的串口调试助手
在这里插入图片描述

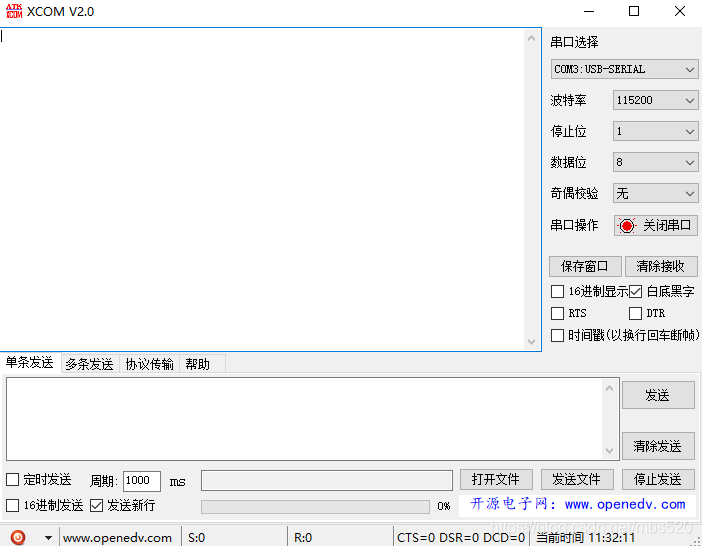

打开即可使用
在这里插入图片描述

(二)AT指令介绍

一)基础 AT 指令

指令功能
AT测试 AT 启动
AT+RST重启模块
AT+GMR查看版本信息
AT+GSLP进⼊ deep-sleep 模式
ATE开关回显功能
AT+RESTORE恢复出⼚设置
AT+UART UART配置, [@deprecated]不建议使⽤
AT+UART_CUR UART当前临时配置
AT+UART_DEFUART 默认配置,保存到 flash
AT+SLEEP设置 sleep 模式
AT+RFPOWER设置 RF TX Power 上限
AT+RFVDD根据 VDD33 设置 RF TX Power

二)WiFi 功能 AT 指令

指令功能
AT+CWMODE设置 WIFI 模式(sta/AP/sta+AP), [@deprecated] 不建议使⽤
AT+CWMODE_CUR设置 WIFI 模式(sta/AP/sta+AP),不保存到 flash
AT+CWMODE_DEF设置 WIFI 模式( sta/AP/sta+AP),保存到 flash
AT+CWJAP连接 AP, [@deprecated] 不建议使⽤
AT+CWJAP_CUR连接 AP,不保存到 flash
AT+CWJAP_DEF连接 AP,保存到 flash
AT+CWLAP列出可⽤的 AP 信息
AT+CWQAP与 AP 断开连接
AT+CWSAP设置 ESP8266 softAP 配置, [@deprecated] 不建议使⽤
AT+CWSAP_CUR设置 ESP8266 softAP 配置,不保存到 flash
AT+CWSAP_DEF设置 ESP8266 softAP 配置,保存到 flash
AT+CWLIF获取连接到 ESP8266 softAP 的 station 的信息
AT+CWDHCP设置 DHCP, [@deprecated] 不建议使⽤
AT+CWDHCP_CUR设置 DHCP,不保存到 flash
AT+CWDHCP_DEF设置 DHCP,保存到 flash
AT+CWAUTOCONN设置上电时是否⾃动连接 AP
AT+CIPSTAMAC设置 ESP8266 station 的 MAC 地址, [@deprecated] 不建议使⽤
AT+CIPSTAMAC_CUR设置 ESP8266 station 的 MAC 地址,不保存到 flash
AT+CIPSTAMAC_DEF设置 ESP8266 station 的 MAC 地址,保存到 flash
AT+CIPAPMAC设置 ESP8266 softAP 的 MAC 地址, [@deprecated] 不建议使⽤
AT+CIPAPMAC_CUR设置 ESP8266 softAP 的 MAC 地址,不保存到 flash
AT+CIPAPMAC_DEF设置 ESP8266 softAP 的 MAC 地址,保存到 flash
AT+CIPSTA设置 ESP8266 station 的 IP 地址, [@deprecated] 不建议使⽤
AT+CIPSTA_CUR设置 ESP8266 station 的 IP 地址,不保存到 flash
AT+CIPSTA_DEF设置 ESP8266 station 的 IP 地址,保存到 flash
AT+CIPAP设置 ESP8266 softAP 的 IP 地址, [@deprecated] 不建议使⽤
AT+CIPAP_CUR设置 ESP8266 softAP 的 IP 地址,不保存到 flash
AT+CIPAP_DEF设置 ESP8266 softAP 的 IP 地址,保存到 flash

三) TCP/IP 工具箱 AT 指令

指令功能
AT+CIPSTATUS获得连接状态
AT+CIPSTART建立 TCP 连接或注册 UDP 端口号
AT+CIPSEND发送数据
AT+CIPCLOSE关闭 TCP 或 UDP
AT+CIFSR获取本地 IP 地址
AT+CIPMUX启动多连接
AT+CIPSERVER配置为服务器
AT+CIPMODE设置模块传输模式
AT+CIPSTO设置服务器超时时间
AT+CIUPDATE网络升级固件
AT+PINGPING 命令

(三)连接网络

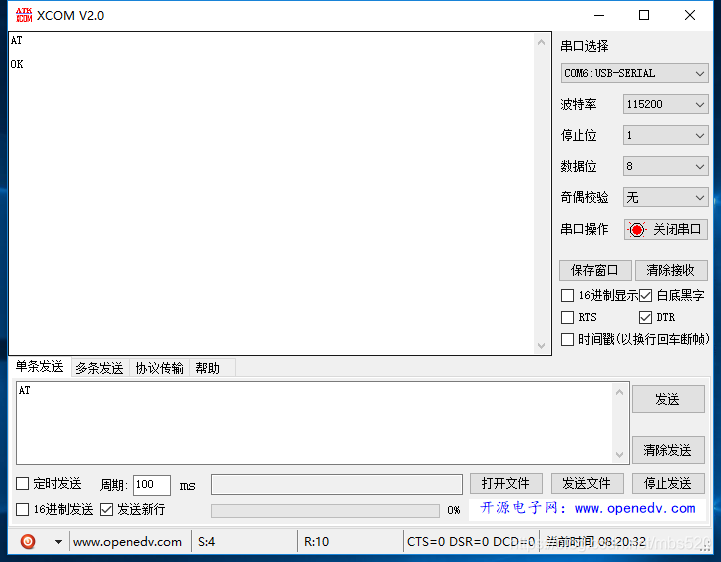

1、测试模块连接

指令:AT
响应:OK
不成功经历:
1)模块供电不足,建议用5V供电
2)模块进行一系列WiFi配置后不响应指令

在这里插入图片描述
2、查看版本信息

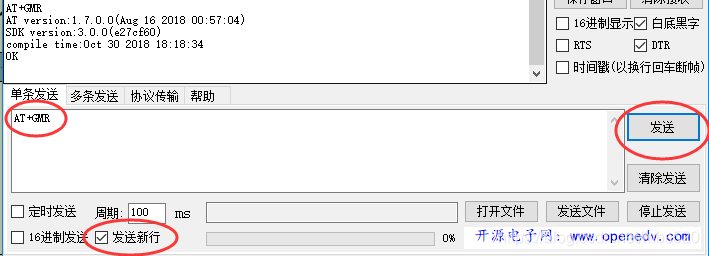

指令:AT+GMR
响应:AT version:1.7.0.0(Aug 16 2018 00:57:04)
SDK version:3.0.0(e27cf60)
compile time:Oct 30 2018 18:18:34
OK
在这里插入图片描述
3、设置WiFi工作Station 模式(从机)

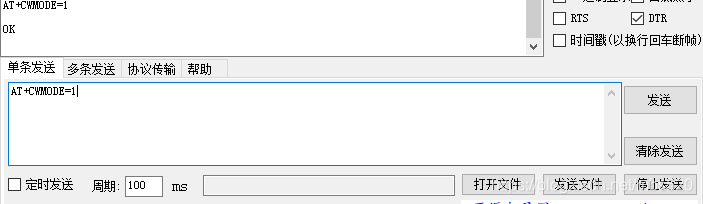

指令:AT+CWMODE=1
响应:OK
在这里插入图片描述

ATK_ESP8266 模块支持 STA/AP/STA+AP 三种工作模式:

  • STA 模式:ESP8266 模块通过路由器连接互联网,手机或电脑通过互联网实现对设备的
    远程控制。

  • AP 模式:默认模式 ATK_ESP8266 模块作为热点,实现手机或电脑直接与模块通信,实
    现局域网无线控制。

  • STA+AP 模式:两种模式的共存模式,(STA 模式)即可以通过路由器连接到互联网,并通过互联网控制设备;(AP 模式)也可作为 wifi 热点,其他 wifi 设备连接到模块。这样实现局域网和广域网的无缝切换,方便操作。

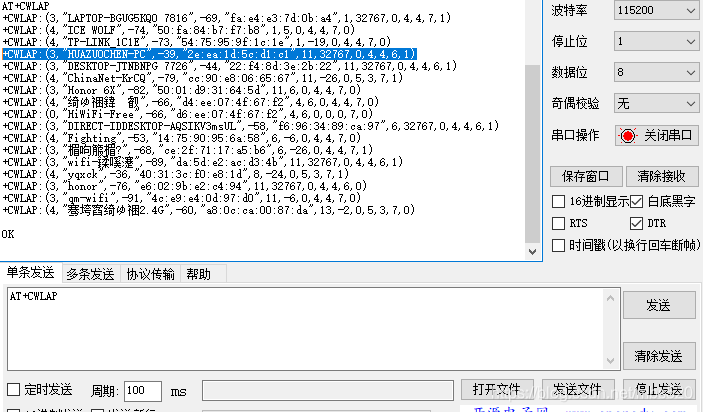

4、查询可用AP

指令:AT+CWLAP
响应:返回查询到的热点信息
在这里插入图片描述

5、加入AP,连接热点
指令:AT+CWJAP=“HUAZUOCHEN-PC”,“00001111”
响应:
AT+CWJAP=“HUAZUOCHEN-PC”,“00001111”
WIFI CONNECTED
WIFI GOT IP

OK
在这里插入图片描述
这个时候你的WiFi模块已经连接上网络了
接下来需要连接上需要通信的设备就可以完成两两通信
通信方式可以选择UTP与TCP,都是网络通信的一种方式,只不过协议不同,用处也不一样,大家可以网上了解

(四)建立TCP连接

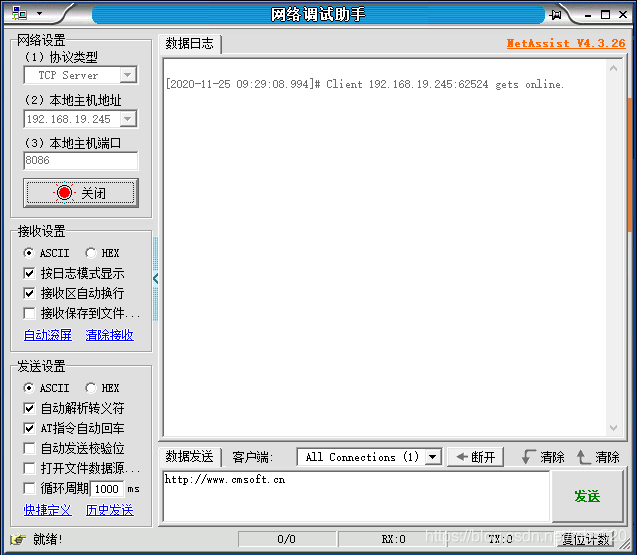

1、打开网络调试助手
按照图中设置

在这里插入图片描述
2、建立TCP连接

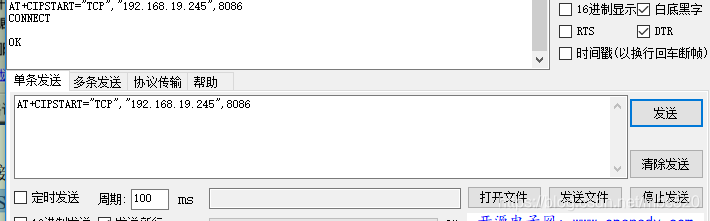

指令:AT+CIPSTART=“TCP”,“192.168.19.245”,8086
响应:CONNET
OK
在这里插入图片描述

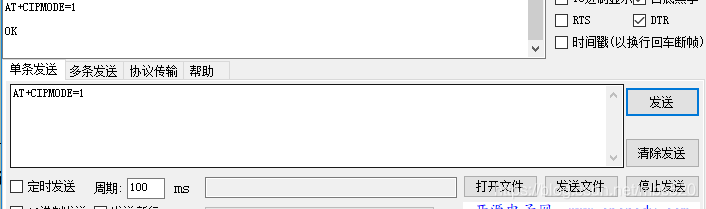

2、开启透传
指令:AT+CIPMODE=1
响应:OK
在这里插入图片描述

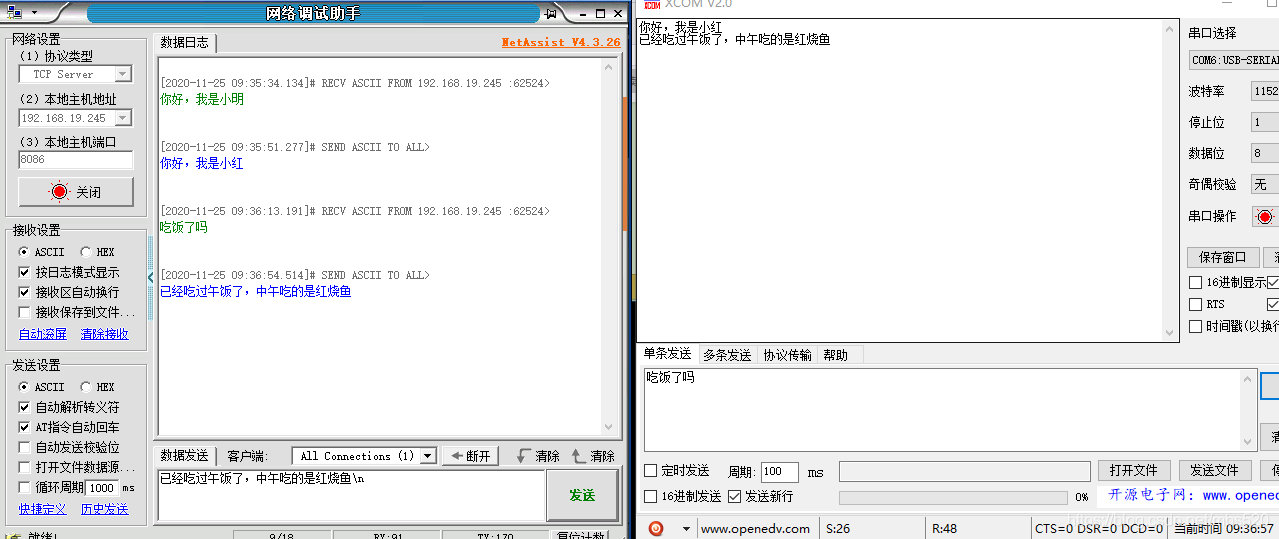

3、发送数据 开始透传
指令:AT+CIPSEND
响应:OK
出现箭头就可以发送数据了
在这里插入图片描述
