通信网络——波分复用技术（WDM）介绍

 随着通信技术的快速发展，波分复用（WDM，Wavelength Division Multiplexing）技术作为一种高效的光纤通信技术，已经在现代通信网络中得到了广泛应用。本文将对WDM技术的原理、特点、优缺点、应用场景以及未来发展进行详细介绍，帮助读者全面了解这一前沿技术。

一、WDM技术原理

WDM是一种将不同波长的光信号复用到同一根光纤中进行传输的技术。其基本原理是利用光波长的不同，将多个光信号在发送端进行复用，然后在接收端通过解复用器将这些光信号分离出来，从而实现多路信号的并行传输。

在WDM系统中，光源产生的光信号首先经过调制器进行调制，然后通过复用器将多个不同波长的光信号合并成一路，送入光纤进行传输。在接收端，光信号经过解复用器分离出各个波长的光信号，再经过解调器还原成原始信号。

二、WDM系统结构

WDM，全称Wavelength Division Multiplexing，即波分复用，是一种将多种不同波长的光信号通过合波器汇合在一起，并耦合到同一根光纤中进行数据传输的技术。其工作原理基于波长与频率的乘积等于光速这一恒定值，因此波分复用也可视为频分复用。这种技术的主要目的是提升光纤的传输容量，提高光纤资源的利用效率。

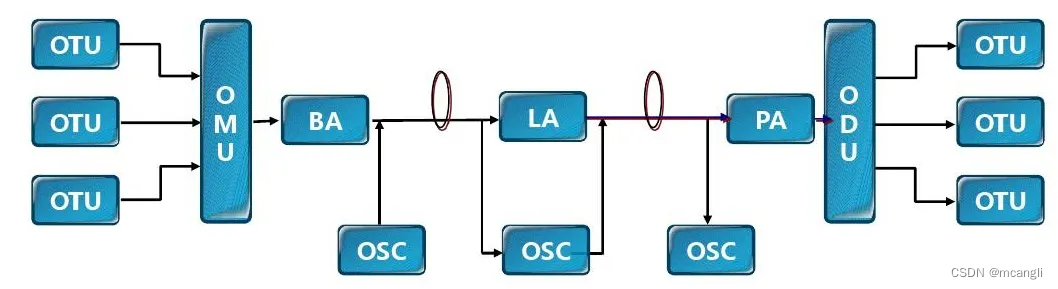

波长复用的WDM系统的总体结构主要有：

光波长转换单元(OTU)

波分复用器:分波/合波器(ODU/OMU)4

光放大器(BA/LA/PA)

光/电监控信道(OSC/ESC)

（一）光波长转换单元（OTU）：

光波长转换单元（OTU）在WDM系统中扮演着核心角色。它的主要功能是接收来自客户端的数据信号，并将其转换为特定波长的光信号，以便在光纤中进行传输。OTU还负责将接收到的光信号重新转换为电信号，以供客户端设备使用。这种转换过程确保了不同波长的光信号能够在同一根光纤中并行传输，从而大大提高了光纤的传输容量。

OTU的另一个重要功能是作为再生器使用。当数据信号在传输过程中因衰减或噪声而质量下降时，OTU可以对其进行再生，即重新整形、定时提取和数据再生，以恢复信号的质量。这一功能确保了数据在长途传输中的完整性和可靠性。

芯瑞科技有针对各种波长转换的OEO光模块（比如多模转单模，多模转CWDM，多模转DWDM，单模转CWDM，单模转DWDM等等）以及高度继承的OEO板卡，而且可以支持定制。

（二）波分复用器：分波/合波器（ODU/OMU）：

波分复用器由分波单元（ODU）和合波单元（OMU）组成，它们在WDM系统中负责将不同波长的光信号进行合并和分离。合波单元（OMU）负责将多个不同波长的光信号合并成一路复合光信号，送入光纤进行传输。而分波单元（ODU）则负责在接收端将复合光信号分离成原始的不同波长的光信号，以供各个客户端设备使用。

ODU和OMU的精确性和稳定性对于WDM系统的性能至关重要。它们需要能够准确地识别和分离不同波长的光信号，以确保数据在传输过程中的完整性和准确性。

（三）光放大器（BA/LA/PA）：

光放大器在WDM系统中负责补偿光信号在传输过程中的衰减。根据其在系统中的位置和功能，光放大器可以分为不同类型，如BA（光功率放大器）、LA（光线路放大器）和PA（光前置放大器）。

光功率放大器（BA）通常位于发送端，用于提高光信号的发射功率，以确保信号在传输过程中具有足够的强度。光线路放大器（LA）则位于光纤线路的中间位置，用于补偿信号在传输过程中的衰减，确保信号能够稳定地传输到接收端。而光前置放大器（PA）则位于接收端，用于提高接收到的光信号的强度，以便进行准确的检测和转换。

光放大器具有实时、在线、宽带、高增益、低噪声等特性，能够有效地解决衰减对光网络传输距离的限制，提高光信号的传输质量和效率。

（四）光/电监控信道（OSC/ESC）：

光监控信道（OSC）和电监控信道（ESC）在WDM系统中负责监控和管理光信号的传输状态。OSC主要通过光纤传输监控信息，实现对光网络传输技术的监控和通信。它可以提供关于光信号强度、波长、传输速度等关键参数的实时数据，以便网络管理系统进行监控和配置。

而ESC则采用随路的方式，将监控信息插入到OTU业务开销的GCC字节与业务一起传递。这种方式可以实现更灵活和高效的监控功能，特别是对于需要实时响应的监控需求。

OSC和ESC的协同工作可以确保WDM系统的稳定运行和高效传输。它们为网络管理系统提供了实时的、全面的数据支持，使得网络管理员能够及时发现并解决问题，确保网络的稳定性和安全性。

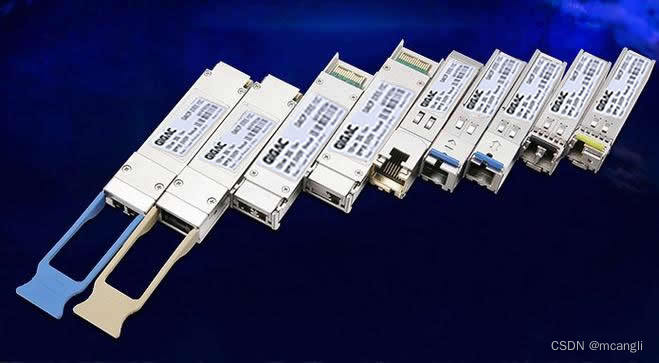

芯瑞科技（Gigac）cwdm/dwdm系列光模块展示

三、WDM技术特点

WDM技术具有以下显著特点：

高带宽：WDM技术能够在同一根光纤中传输多个不同波长的光信号，从而大大提高了光纤的传输容量。这使得WDM技术成为解决带宽瓶颈问题的有效手段。

透明性：WDM技术对传输信号的格式和速率具有透明性，即不同速率和格式的信号都可以在同一WDM系统中进行传输。这为各种业务场景提供了灵活的解决方案。

可扩展性：WDM系统具有良好的可扩展性，可以根据需求增加或减少波长数量，从而适应不同规模的网络。

高可靠性：WDM技术采用冗余设计和保护机制，确保在部分光纤或设备出现故障时，网络仍能保持一定的传输能力。

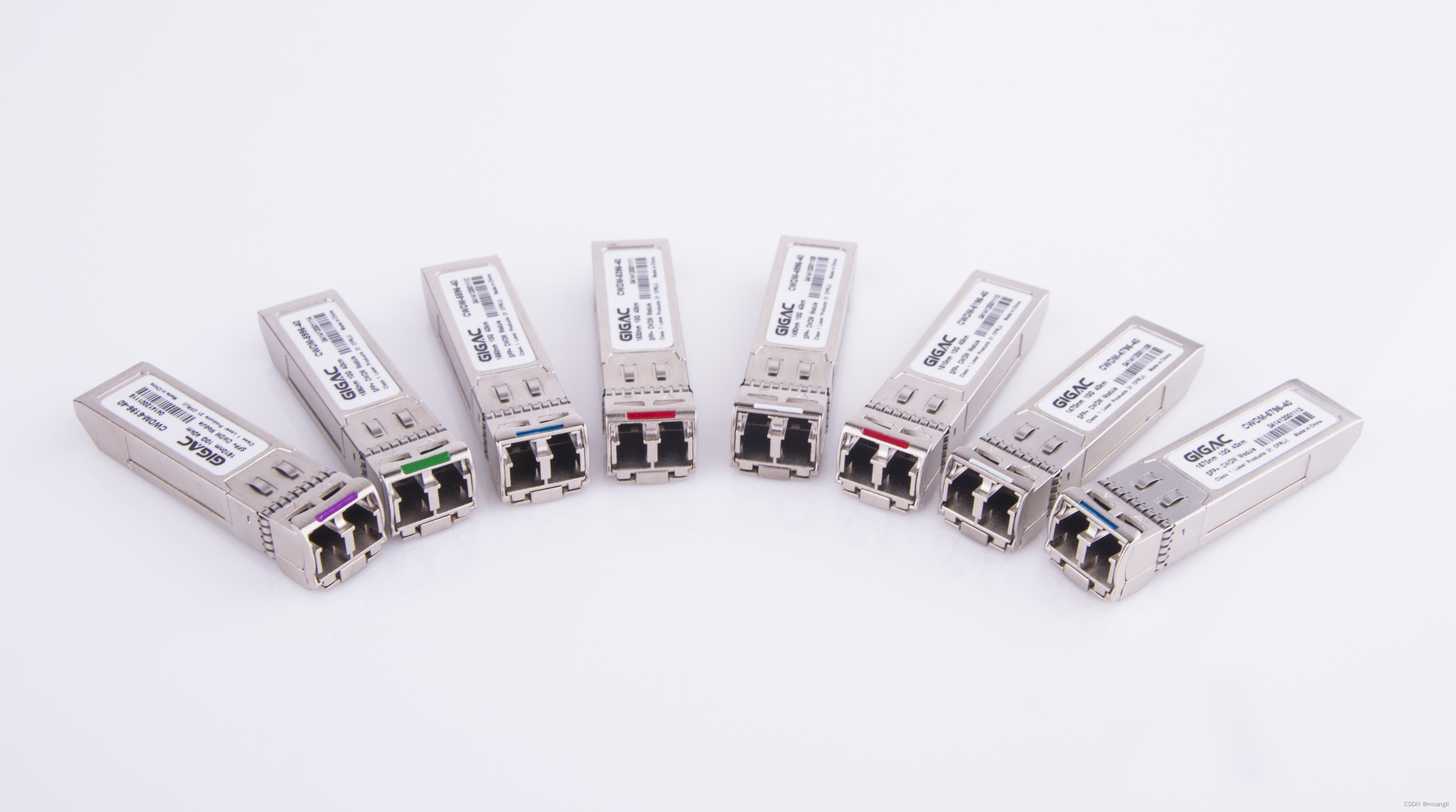

芯瑞科技CWDM SFP光模块

四、WDM技术的优缺点分析

（一）优点

高效利用光纤资源：WDM技术通过复用多个波长的光信号，实现了光纤资源的充分利用，提高了网络的传输效率。

降低成本：由于WDM技术能够在一根光纤中传输多个信号，因此可以减少光纤的使用量，从而降低网络建设成本。

简化网络管理：WDM技术采用统一的网络管理平台，可以对多个波长进行集中管理，简化了网络维护和管理的工作。

（二）缺点

技术复杂度高：WDM技术涉及多个波长的光信号的处理和传输，对设备的要求较高，技术实现相对复杂。

对光源要求高：WDM技术对光源的稳定性和波长精度有较高要求，需要使用高质量的光源和光器件。

对光纤质量敏感：WDM技术对光纤的损耗、色散等性能要求较高，需要使用高质量的光纤以保证信号的传输质量。

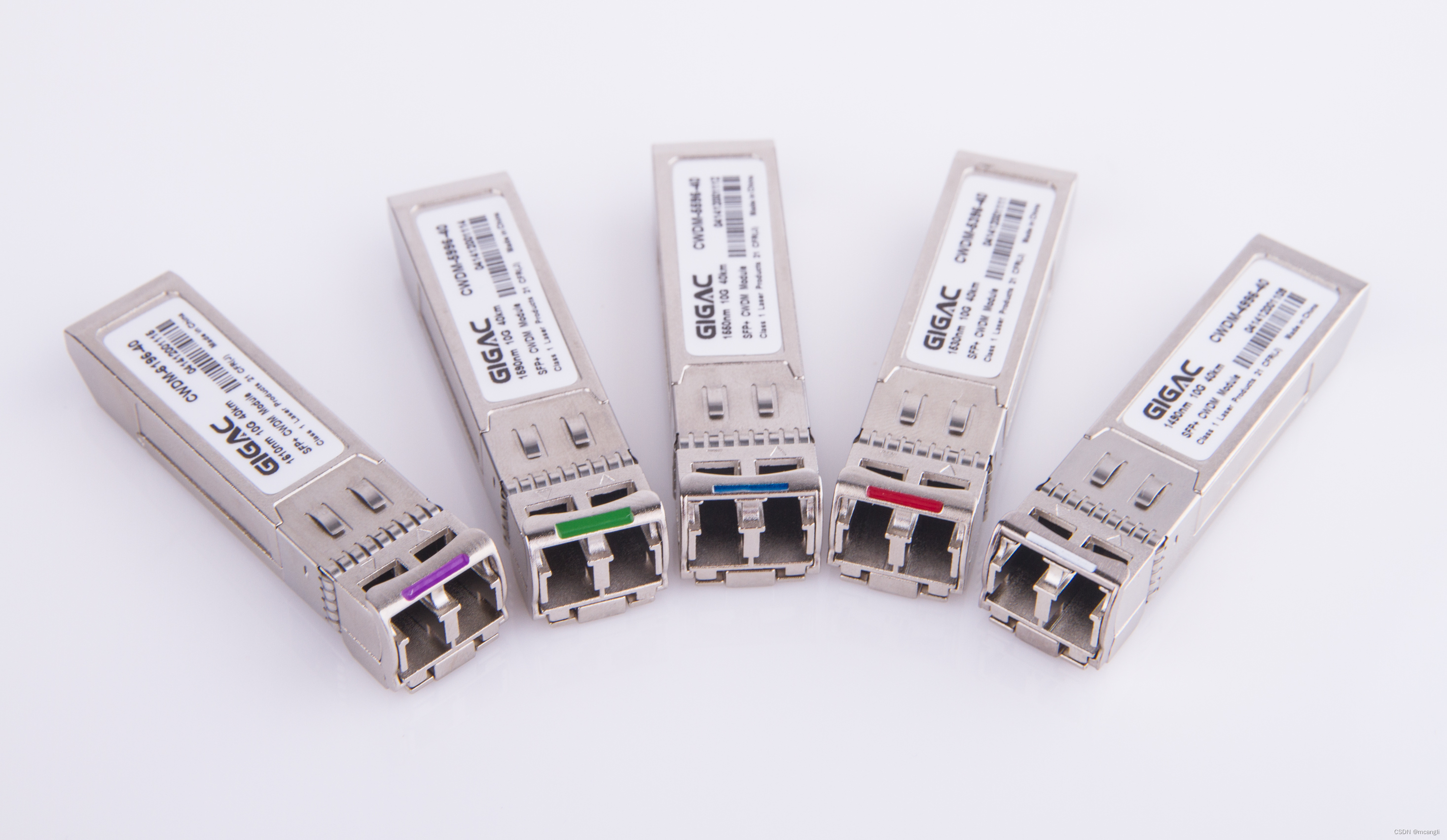

芯瑞科技DWDM SFP光模块

五、WDM技术的应用场景

WDM技术广泛应用于各种通信场景，包括但不限于以下几个方面：

长途干线传输：WDM技术以其高带宽和低成本的优势，成为长途干线传输的首选方案。在长途干线中，WDM技术能够支持大量数据的并行传输，满足高速、大容量通信的需求。

城域网建设：随着城市信息化建设的不断推进，城域网作为连接城市内各个区域的重要网络基础设施，对传输技术的要求也越来越高。WDM技术以其高效、可靠的性能，成为城域网建设的理想选择。

数据中心互联：在数据中心互联场景中，WDM技术能够实现高速、低延迟的数据传输，满足数据中心之间大规模数据交换的需求。

专网通信：在电力、铁路、石油等专网通信领域，WDM技术以其高可靠性和稳定性，确保专网通信的畅通无阻。

五、WDM技术的未来发展

随着信息技术的不断进步和业务需求的不断增长，WDM技术将继续迎来新的发展机遇和挑战。未来，WDM技术的发展将呈现以下几个趋势：

更高带宽和更密集的波长复用：随着业务需求的不断增长，WDM技术将不断提高其传输带宽和波长复用密度，以满足更高容量的通信需求。

智能化和网络化：随着云计算、大数据、物联网等新兴技术的快速发展，WDM技术将与这些技术深度融合，实现智能化和网络化的发展。

绿色环保和节能降耗：在可持续发展理念的推动下，WDM技术将更加注重绿色环保和节能降耗，推动通信行业的绿色发展。

综上所述，WDM技术以其高效、可靠的性能和灵活的应用场景，在现代通信网络中发挥着越来越重要的作用。未来，随着技术的不断创新和升级，WDM技术将继续为通信行业的发展注入新的活力。
