本篇我们介绍媒体接入控制的其中一类方法——静态划分信道

首先介绍信道复用的基本概念，

• 复用（Multiplexing）是通信技术中的一个重要概念，也就是通过一条物理线路同时传输多路用户的信号。
• 当网络中传输媒体的传输容量大于多条单一信道传输的总通信量时，可利用复用技术在一条物理线路上建立多条通信信道来充分利用传输媒体的带宽。

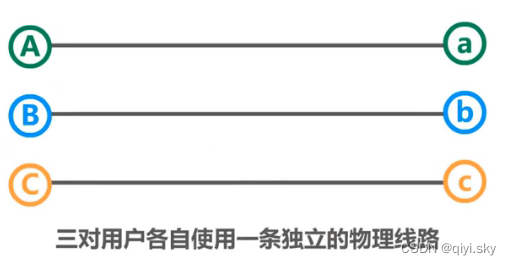

如下图所示，

这是三对用户，各自使用一条独立的物理线路进行通信。

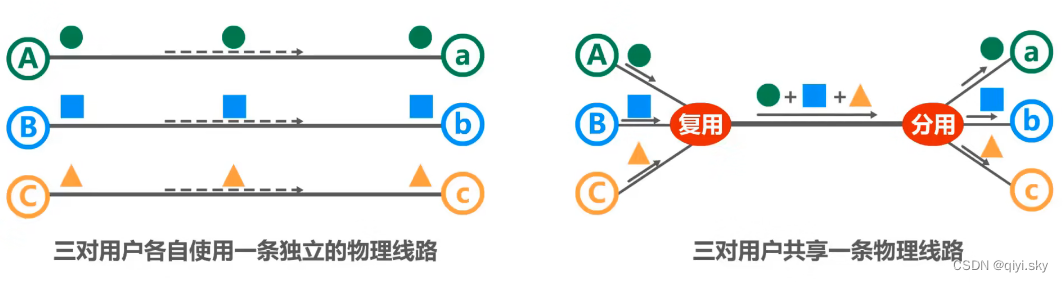

如果在发送端使用复用器，在接收端再使用分用器，这三对用户就可以共享一条物理线路进行通信：

常见的信道复用技术有：频分复用FDM，时分复用TDM、波分复用WDM、码分复用CDM。

首先来看频分复用，

频分复用FDM

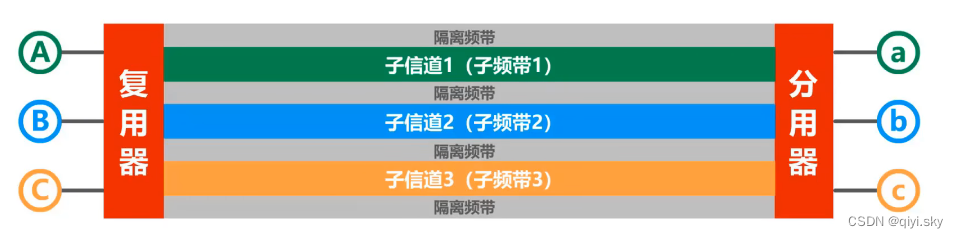

如下图所示，将传输线路的频带资源划分成多个子频带，形成多个子信道，各子信道之间需要留出隔离频带，以免造成子信道间的干扰。

当多路信号输入一个多路复用器时，这个复用器将每一路信号调至到不同频率的载波上，接收端由相应的分用器通过滤波将各路信号分开，将合成的复用信号恢复成原始的多路信号。

很显然，频分复用的所有用户同时占用不同的频带资源并行通信。

时分复用TDM

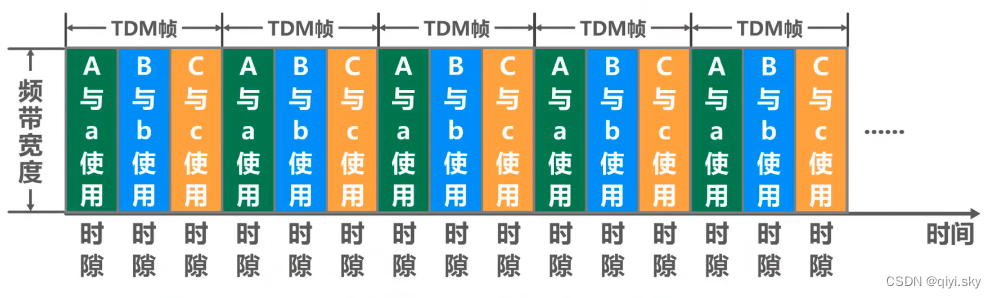

再来看时分复用，如下图所示，

横坐标为时间，将时间划分成一个个的时隙；时分复用技术将传输线路的带宽资源按时隙轮流分配给不同的用户，每对用户只在所分配的时隙里使用线路传输数据。

时分复用技术将时间划分成了一段段等长的时分复用帧，每一个时分复用的用户在每一个时分复用帧中占用固定序号的时隙；每一个用户所占用的时序是周期性出现的，其周期就是时分复用帧的长度。

很显然，时分复用的所有用户在不同的时间占用同样的频带宽度。

波分复用WDM

再来看波分复用，波分复用其实就是光的频分复用。

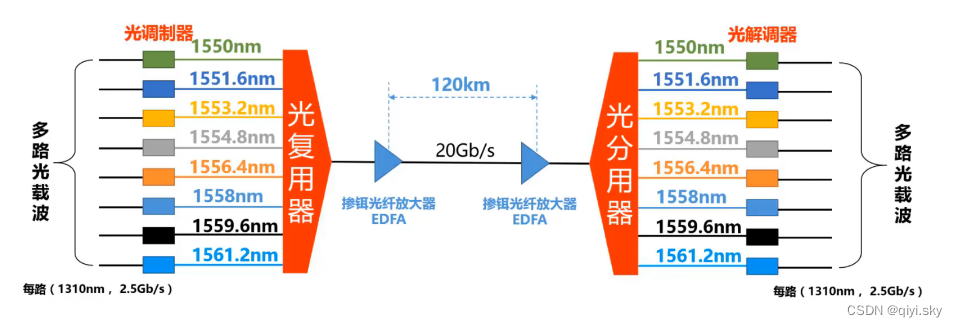

如下图所示，

这是八路传输速率均为2.5G比特每秒的光载波，其波长均为1310纳米，经光调制后，分别将波长变
