HC-02蓝牙串口模块的配置和使用

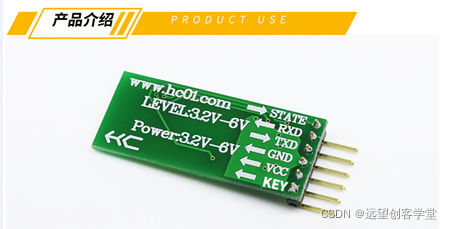

        HC-02蓝牙串口模块是基于蓝牙2.0并兼容BLE的双模蓝牙数传模块，带底板的蓝牙模块如下图：

        模块可以作为从机与HC-05或HC-06的主机设备通信，也可以和手机通信。

        模块在上电未连接蓝牙的时候LED快闪指示，这时可使用串口助手AT指令配置模块，默认波特率为9600.

        发送AT+NAMEYuanWang为设置HC-02模块名为YuanWang

        AT+RX查询模块参数：

        模块返回蓝牙NAME为YuanWang, 配对密码为1234，蓝牙地址为000CBF106A4C，串口波特率为9600。

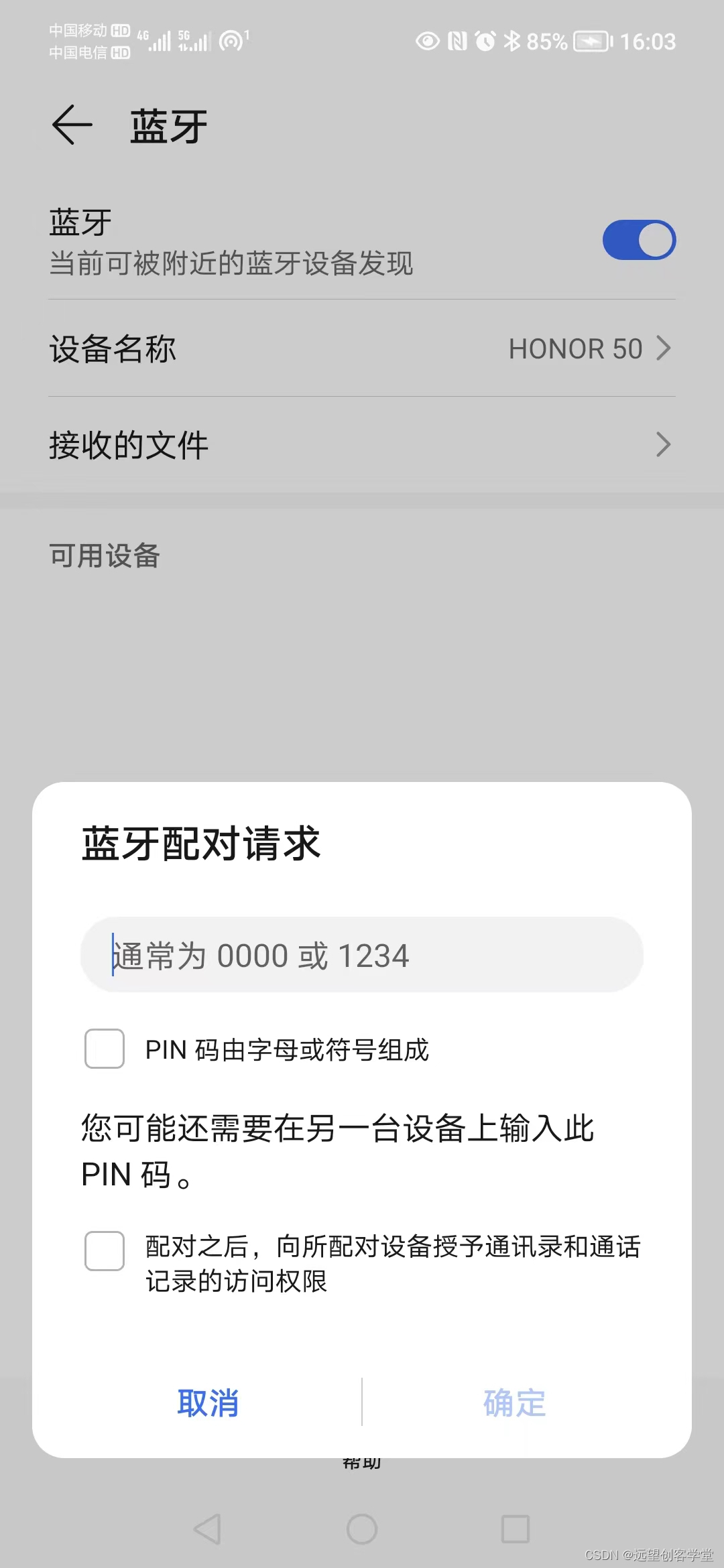

        通过手机蓝牙可搜索HC-02设备并配对：

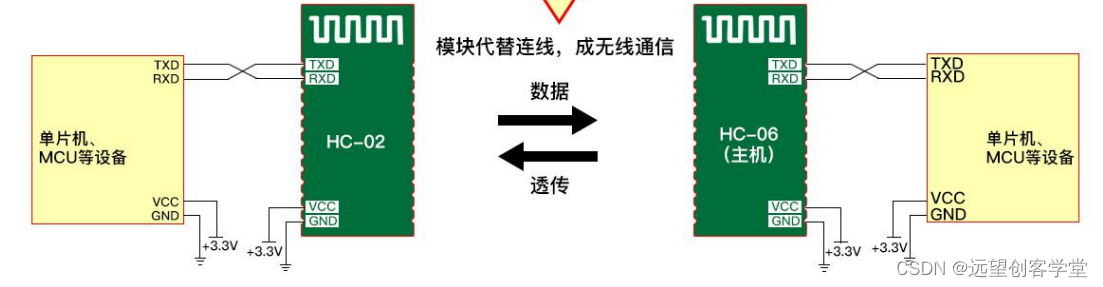

        配对完成后模块指示灯熄灭，此时HC-02模块进入透传模式。这样手机机和电脑端就可以透传通信了，电脑端使用串口助手连接HC-02模块，手机端使用官方推荐的蓝牙串口助手APP，如果把电脑端换成单片机设备就可以实现手机控制单片机设备。当然如果把手机端口换成HC-05或HC-06的蓝牙主机设备就可以实现两个蓝牙设备的通信，只要设备支持串口通信就可以，HC-02蓝牙模块实现了将原来有线的串口传输换成无线的蓝牙传输，协议都是串口通信协议，可自定义。

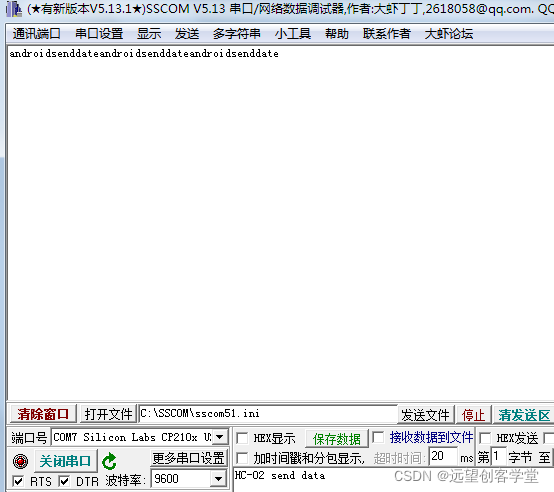

        通过手机向HC-02蓝牙模块发送数据，HC-02蓝牙模块收到的数据截图：

        通过HC-02蓝牙模块向手机发送数据，这里就是通过串口助手发的，手机上显示接收到的数据如下：
