使用STM32CubeProgrammer烧录STM32芯片

不使用keil环境烧录STM32时一般需要使用官方的STM32 ST-LINK Utility,

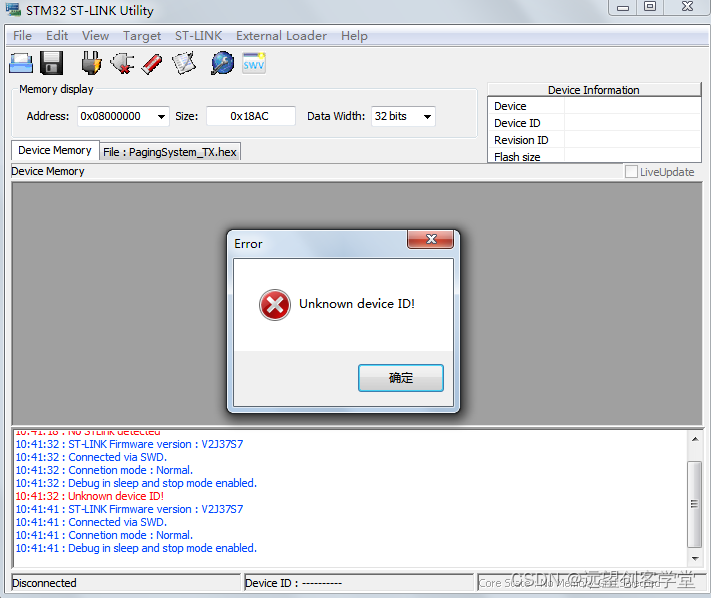

但今天在使用STM32 ST-LINK Utility烧录STM32F401时提示找不到Device ID

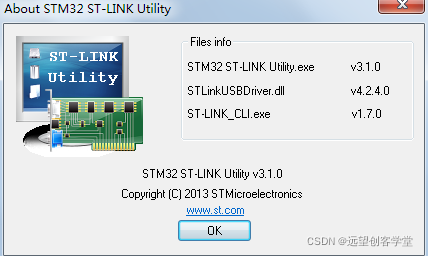

查看ST-LINK Utility版本:

 应该是因为ST公司已不再更新ST-LINK Utility烧录软件而是换成了STM32CubeProgrammer,所以ST-LINK Utility不再支持一些新芯片的烧录。现在安装的ST-LINK Utility的版本也比较低,干脆直接换成STM32CubeProgrammer。

连接ST-LINK/V2和STM32F401开发板,采用SWD接口烧录,只需要连接SWD&SWCLK&GND三条线。

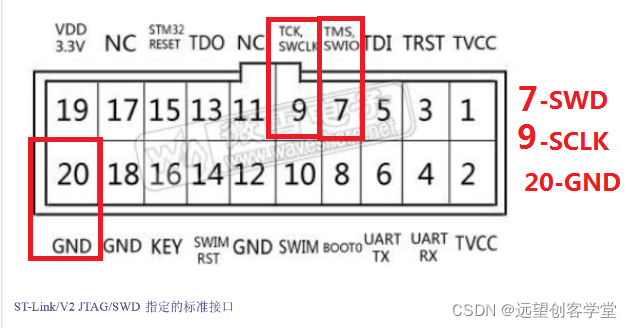

 ST-LINK/V2的SWD接口图

STM32CubeProgrammer界面选择“Connect”, ST-LINK/V2正确连接STM32F401开发板后右下角即可读出STM32芯片型号。

“OpenFile”打开待烧录的HEX文件,注意烧录时按住STM32F401开发板上的“BOOT0”按键,烧录完成后松开重启即可。

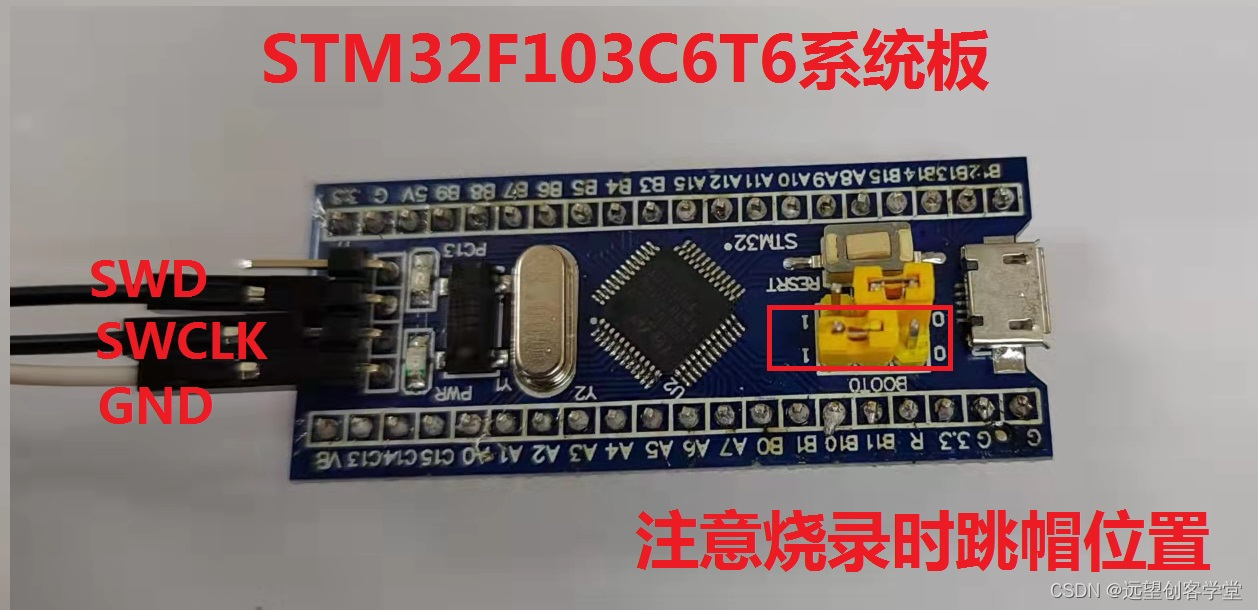

使用STM32CubeProgrammer烧录STM32F103时接线和烧录STM32F401一样,只是注意STM32F103开发板跳线设置:

SWD连接图:

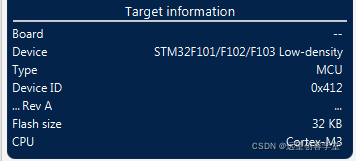

STM32CubeProgrammer中读取STM32F103芯片信息如下:

技术支持请加Q,一起学习新知识。删除& —等特殊字符277&94一3&652。

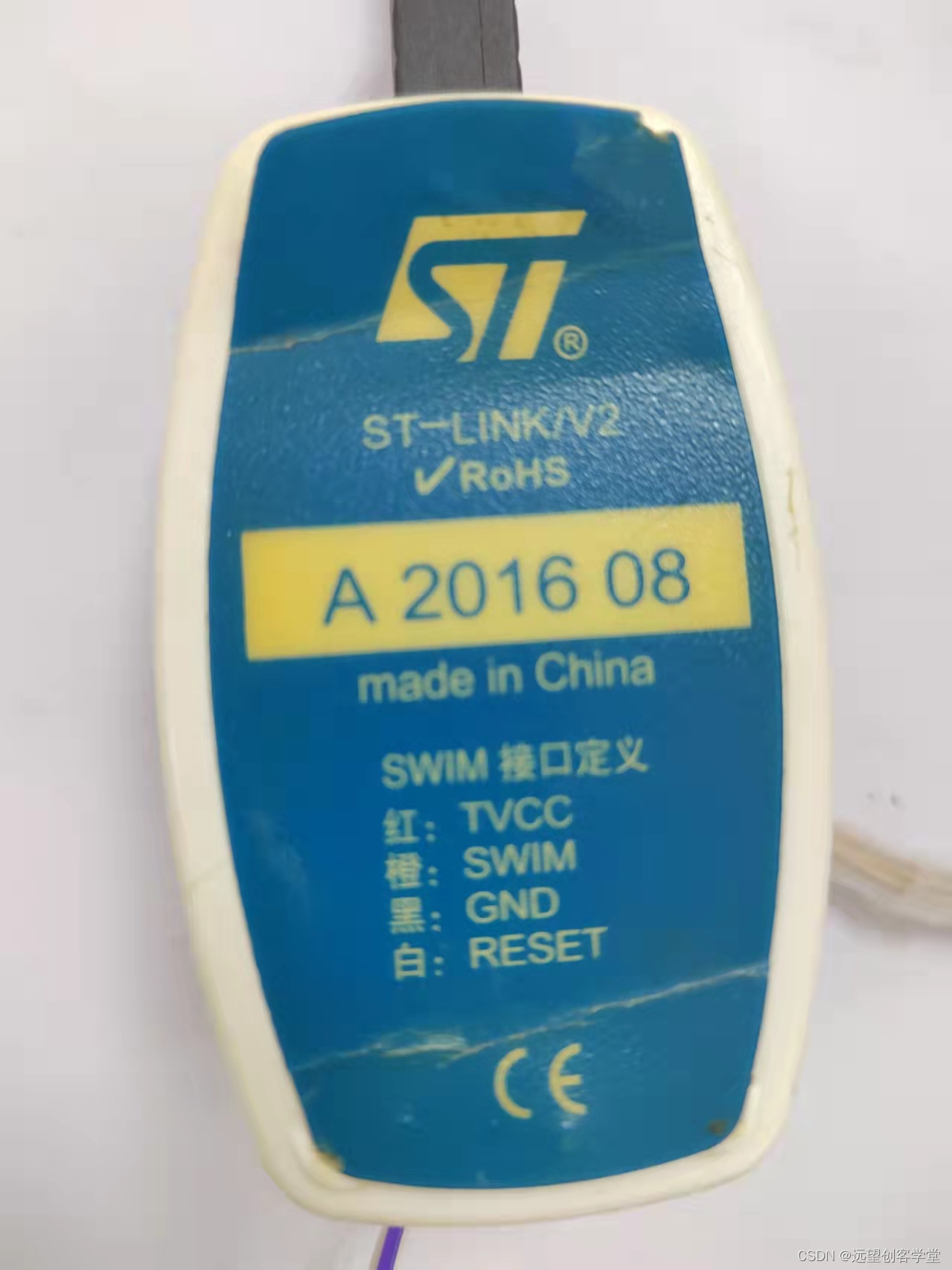

 ST-LINK/V2也可以烧录STM8芯片,使用的是SWIM接口,接线为四线分别为VCC,SWIM,GND,RESET

所以建议大家在烧录ST系列单片机时还是使用官方最新的STM32CubeProgrammer,避免踩坑。

STM32CubeProgrammer下载链接如下:

https://download.csdn.net/download/mcu_fang/89424063

STM32三种启动模式对应的存储介质均是芯片内置的,它们是: 1)用户闪存 = 芯片内置的Flash。 2)系统存储器 = 芯片内部一块特定的区域,芯片出厂时在这个区域预置了一段Bootloader,就是通常说的ISP程序。这个区 域的内容在芯片出厂后没有人能够修改或擦除,即它是一个ROM区。 3)SRAM = 芯片内置的RAM区,就是内存啦。            在每个STM32芯片上都有两个管脚BOOT0和BOOT1,这两个管脚在芯片复位时的电平状态决定了芯片复位后从哪个区域开始执行程序,见下表: BOOT1=x   BOOT0=0   从用户闪存启动,这是正常的工作模式。 BOOT1=0   BOOT0=1   从系统存储器启动,这种模式启动的程序功能由厂家设置。 BOOT1=1   BOOT0=1   从内置SRAM启动,这种模式可以用于调试。         在系统复位后, SYSCLK的第4个上升沿, BOOT引脚的值将被锁存。用户可以通过设置BOOT1和BOOT0引脚的状态,来选择在复位后的启动模式。         在从待机模式退出时, BOOT引脚的值将被被重新锁存;因此,在待机模式下BOOT引脚应保持为需要的启动配置。在启动延迟之后, CPU从地址0x0000 0000获取堆栈顶的地址,并从启动存储器的0x0000 0004指示的地址开始执行代码。        因为固定的存储器映像,代码区始终从地址0x0000 0000开始(通过ICode和DCode总线访问),而数据区(SRAM)始终从地址0x2000 0000开始(通过系统总线访问)。 Cortex-M3的CPU始终从ICode总线获取复位向量,即启动仅适合于从代码区开始(典型地从Flash启动)。 STM32F10xxx微控制器实现了一个特殊的机制,系统可以不仅仅从Flash存储器或系统存储器启动,还可以从内置SRAM启动。         根据选定的启动模式,主闪存存储器、系统存储器或SRAM可以按照以下方式访问: ● 从主闪存存储器启动:主闪存存储器被映射到启动空间(0x0000 0000),但仍然能够在它原有的地址(0x0800 0000)访问它,即闪存存储器的内容可以在两个地址区域访问, 0x0000 0000 或 0x0800 0000。 ● 从系统存储器启动:系统存储器被映射到启动空间(0x0000 0000),但仍然能够在它原有的地址(互联型产品原有地址为0x1FFF B000,其它产品原有地址为0x1FFF F000)访问它。(可用于串口下载) ● 从内置SRAM启动:只能在0x2000 0000开始的地址区访问SRAM。 注意: 当从内置SRAM启动,在应用程序的初始化代码中,必须使用NVIC的异常表和偏移寄存器,从新映射向量表之SRAM中。 ————————————————
