【单片机毕业设计选题25006】-基于STM32单片机的宿舍安防系统

系统功能:

监控：使用esp32cam实现视频传输

门禁：人脸识别成功后开锁，按键开锁，APP开锁

报警：烟雾传感器火焰传感器蜂鸣器报警功能

手机开启2.4G WiFi热点后再给系统上电

用户名：YuanWang

密码：A2023#1010

esp32cam上电后会初始化一个名为ESP32-CAM的热点，密码为12345678， 通过手机或

电脑连接此热点后，在浏览器输入192.168.1.4即可通过浏览器看到监控视频。

主要功能模块原理图:

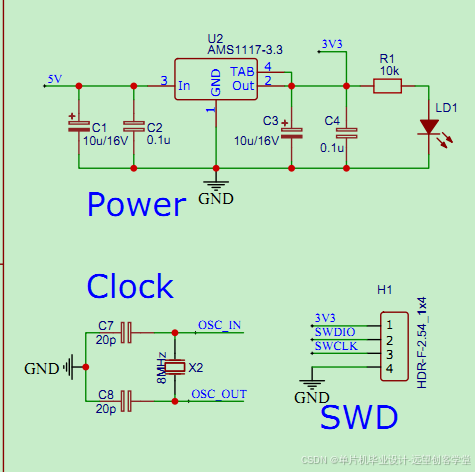

电源时钟烧录接口:

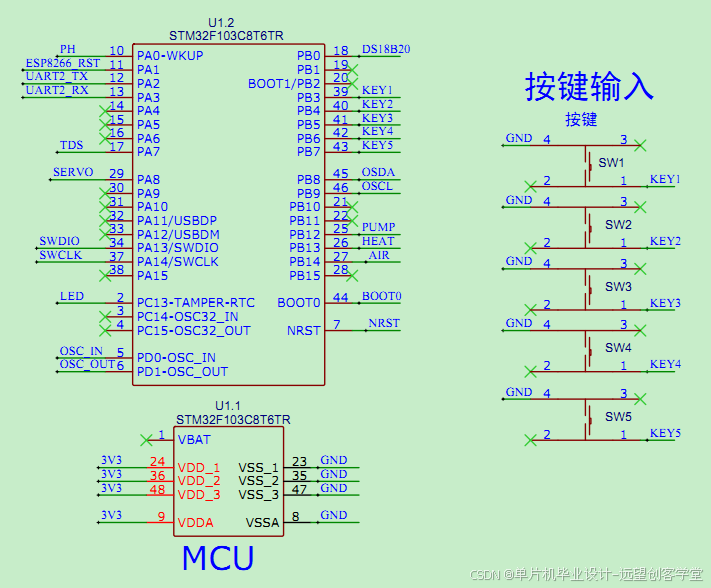

单片机和按键输入电路:

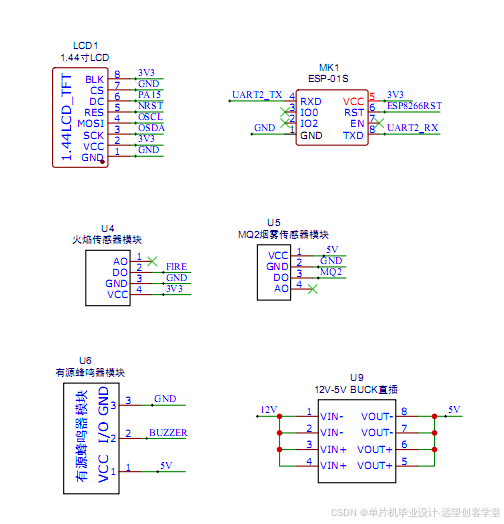

传感器采集电路:

资料获取地址

https://shop272529339.taobao.com

系统主要功能模块代码

初始化代码:

  /* USER CODE BEGIN 1 */

  /* USER CODE END 1 */

  /* MCU Configuration--------------------------------------------------------*/

  /* Reset of all peripherals, Initializes the Flash interface and the Systick. */

  HAL_Init();

  /* USER CODE BEGIN Init */

    InitVar();

  /* USER CODE END Init */

  /* Configure the system clock */

  SystemClock_Config();

  /* USER CODE BEGIN SysInit */

  /* USER CODE END SysInit */

  /* Initialize all configured peripherals */

  MX_GPIO_Init();

  MX_USART1_UART_Init();

  MX_USART2_UART_Init();

  MX_USART3_UART_Init();

  /* USER CODE BEGIN 2 */

//uart2打开接收中断

    HAL_UART_Receive_IT(&huart2, (uint8_t*)&uart2RecBuff, 1);

//初始化LCD

    InitLCD();

//初始化LCD显示

    InitLCDDisp();

//初始化ESP8266

    ESP8266_Init();

    HAL_Delay(100);

  /* USER CODE END 2 */

//系统信息更新

void SystemControl(void)

{

    static uint8_t updateCnt = 0;

    char dispBuf[20];



    updateCnt++;

    if(updateCnt>=SYSTEM_UPDATE_INTER)

    {

        updateCnt = 0;

        Aliyun_SendData();

    }

    DoorControl();

//读火焰传感器状态

    if(HAL_GPIO_ReadPin(FIRE_GPIO_Port, FIRE_Pin)==LOW_LEVEL)

    {

        fireState = true;

        sprintf(dispBuf, "Fire:Alarm");

        LCD_Show(1, 4, dispBuf);

    }

    else

    {

        fireState = false;

        sprintf(dispBuf, "Fire:OK   ");

        LCD_Show(1, 4, dispBuf);

    }

//读烟雾传感器状态

    if(HAL_GPIO_ReadPin(MQ2_GPIO_Port, MQ2_Pin)==LOW_LEVEL)

    {

        mq2State = true;

        sprintf(dispBuf, "MQ2:Alarm");

        LCD_Show(1, 5, dispBuf);

    }

    else

    {

        mq2State = false;

        sprintf(dispBuf, "MQ2:OK   ");

        LCD_Show(1, 5, dispBuf);

    }

//蜂鸣器报警

    if((fireState==true)||(mq2State==true))

    {

        BUZZER_ON();

    }

    else

    {

        BUZZER_OFF();

    }

}

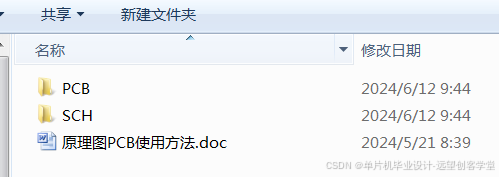

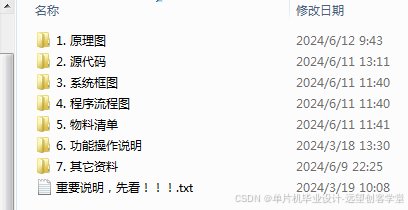

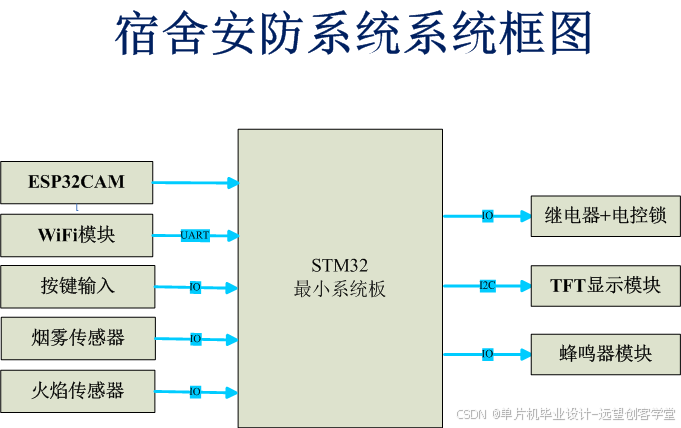

此设计提供的资料包含原理图PCB（包含PDF，AD，立创EDA三个版本），源代码，系统框图，主程序流程图，物料清单（包含使用到的器件手册），功能操作说明等。
