【单片机毕业设计选题25003】-基于物联网的苹果园种植系统设计与实现

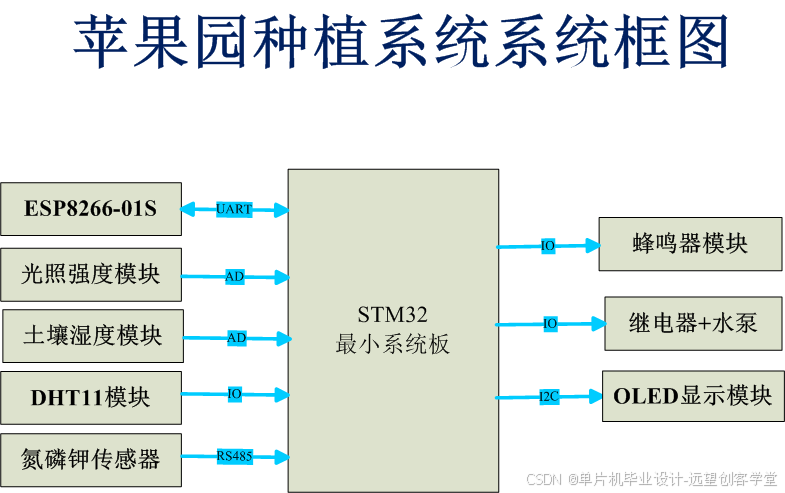

系统功能:

采用STM32最小系统板控制

1. DHT11模块采集环境温湿度

2. 采集土壤湿度值

3. 采集光照强度值

4. 继电器控制水泵抽水

5. 阿里云远程控制

6. OLED显示信息

7. 按键手动控制

手机开启2.4G WiFi热点后再给系统上电

用户名：YuanWang

密码：A2023#1010

系统操作说明：

上电后OLED显示 “欢迎使用智能浇花系统请稍后”，两秒后显示Connecting...表示

正在连接阿里云，正常连接阿里云后显示第一页面，如长时间显示Connecting...请

检查WiFi网络是否正确。

第一页面第一行显示系统参数监测，第二行显示温湿度值，第三行显示光照度和

土壤湿度值，第四行显示喂食状态（开启或关闭）。

第一页面下的按键操作：

短按B4按键可切换到第二页面。

短按B7按键可开启一次喂食操作。

第二页面第一行显示土壤阈值设定，第二行显示土壤湿度获取值，第三行显示土壤湿度

设定值，第四行显示水泵状态（开启或关闭）。

第一页面下的按键操作：

短按B4按键可切换到第一页面。

短按B5按键可增加土壤设定阈值

短按B6按键可减小土壤设定阈值

短按B7按键可开关水泵。

光照弱时自动打开板载LED灯，光照强时自动关闭板载LED灯。

主要功能模块原理图:

电源时钟烧录接口:

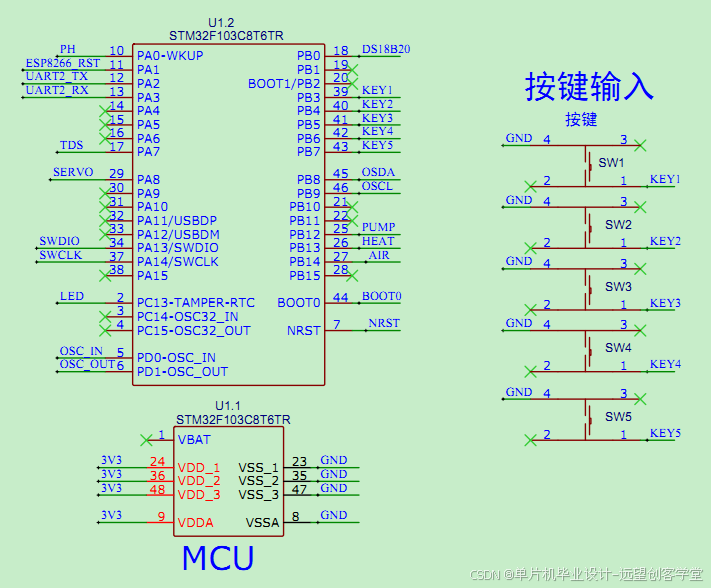

单片机和按键输入电路:

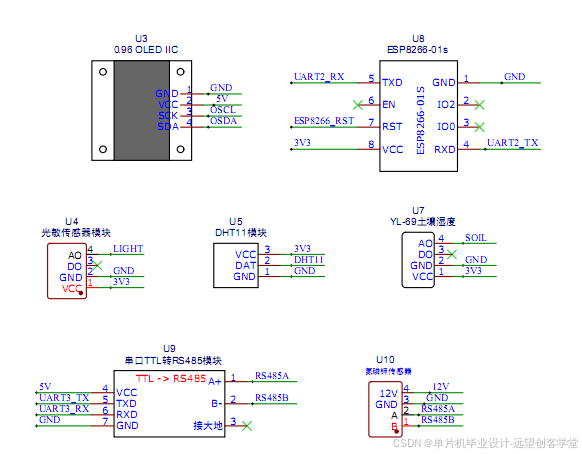

传感器采集电路:

资料获取地址

https://shop272529339.taobao.com

系统主要功能模块代码

初始化代码:

  /* USER CODE BEGIN 1 */

  /* USER CODE END 1 */

  /* MCU Configuration--------------------------------------------------------*/

  /* Reset of all peripherals, Initializes the Flash interface and the Systick. */

  HAL_Init();

  /* USER CODE BEGIN Init */

    InitVar();

  /* USER CODE END Init */

  /* Configure the system clock */

  SystemClock_Config();

  /* USER CODE BEGIN SysInit */

  /* USER CODE END SysInit */

  /* Initialize all configured peripherals */

  MX_GPIO_Init();

  MX_USART1_UART_Init();

  MX_USART2_UART_Init();

  MX_ADC1_Init();

  MX_USART3_UART_Init();

  /* USER CODE BEGIN 2 */

//uart2打开接收中断

    HAL_UART_Receive_IT(&huart2, (uint8_t*)&uart2RecBuff, 1);

//uart3打开接收中断

    HAL_UART_Receive_IT(&huart3, (uint8_t*)&uart3RecBuff, 1);



    InitOled();

    InitOledDisp();

    ResetDHT11();

//初始化ESP8266

    ESP8266_Init();

    HAL_Delay(100);

    OledFill(0x00);     //全屏熄灭

    OledDispPage1();

  /* USER CODE END 2 */

系统控制代码;

//系统信息更新

void SystemControl(void)

{

    static uint8_t updateCnt = 0;



    updateCnt++;

    if(updateCnt>=SYSTEM_UPDATE_INTER)

    {

        updateCnt = 0;

        Aliyun_SendData();

    }

//更新DHT11温湿度数据

    UpdateTempData();

//读取传感器值

    ReadSensorVal();

}

系统显示：

//处理OLED显示内容

void SystemDisplay(void)

{

    static uint8_t dispCnt = 0;

    dispCnt++;

    if(dispCnt>=DISP_UPDATE_INTER)

    {

        dispCnt = 0;

//显示不同页面

        if(dispPageIndex==DISP_PAGE_1)

        {

            OledDispPage1();

        }

        else if(dispPageIndex==DISP_PAGE_2)

        {

            OledDispPage2();

        }

        else if(dispPageIndex==DISP_PAGE_3)

        {

            OledDispPage3();

        }

        else if(dispPageIndex==DISP_PAGE_4)

        {

            OledDispPage4();

        }

    }

}

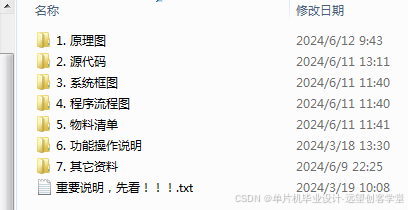

此设计提供的资料包含原理图PCB（包含PDF，AD，立创EDA三个版本），源代码，系统框图，主程序流程图，物料清单（包含使用到的器件手册），功能操作说明等。
