TQ15EG开发板教程：AD9361观测adc采集波形

       本例程实现使用AD9361加MPSOC实现ADC采集波形观测，本例程在第13个例程“13_ad9361”的基础上进行修改。本例程的一些操作都是建立在前一个例程的基础上进行的，请尽量阅读完第前一个例程。

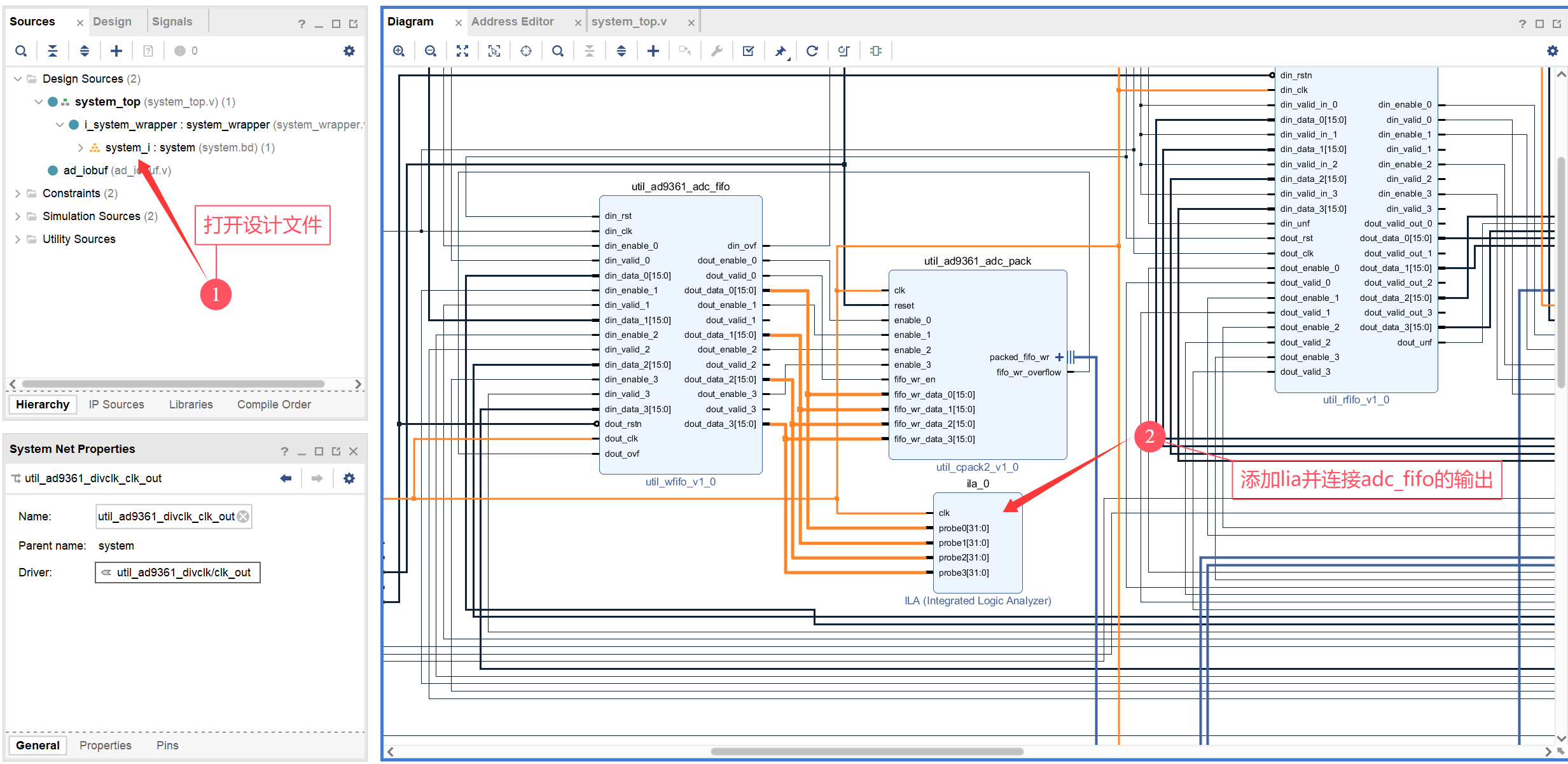

       打开vivado项目中的设计文件，添加观测使用的ila，开启4路输出，每一路都是32位，连接adc_fifo模块的输出，具体连接如下图所示。修改完成后编译项目。

vivado项目添加ila模块连接图

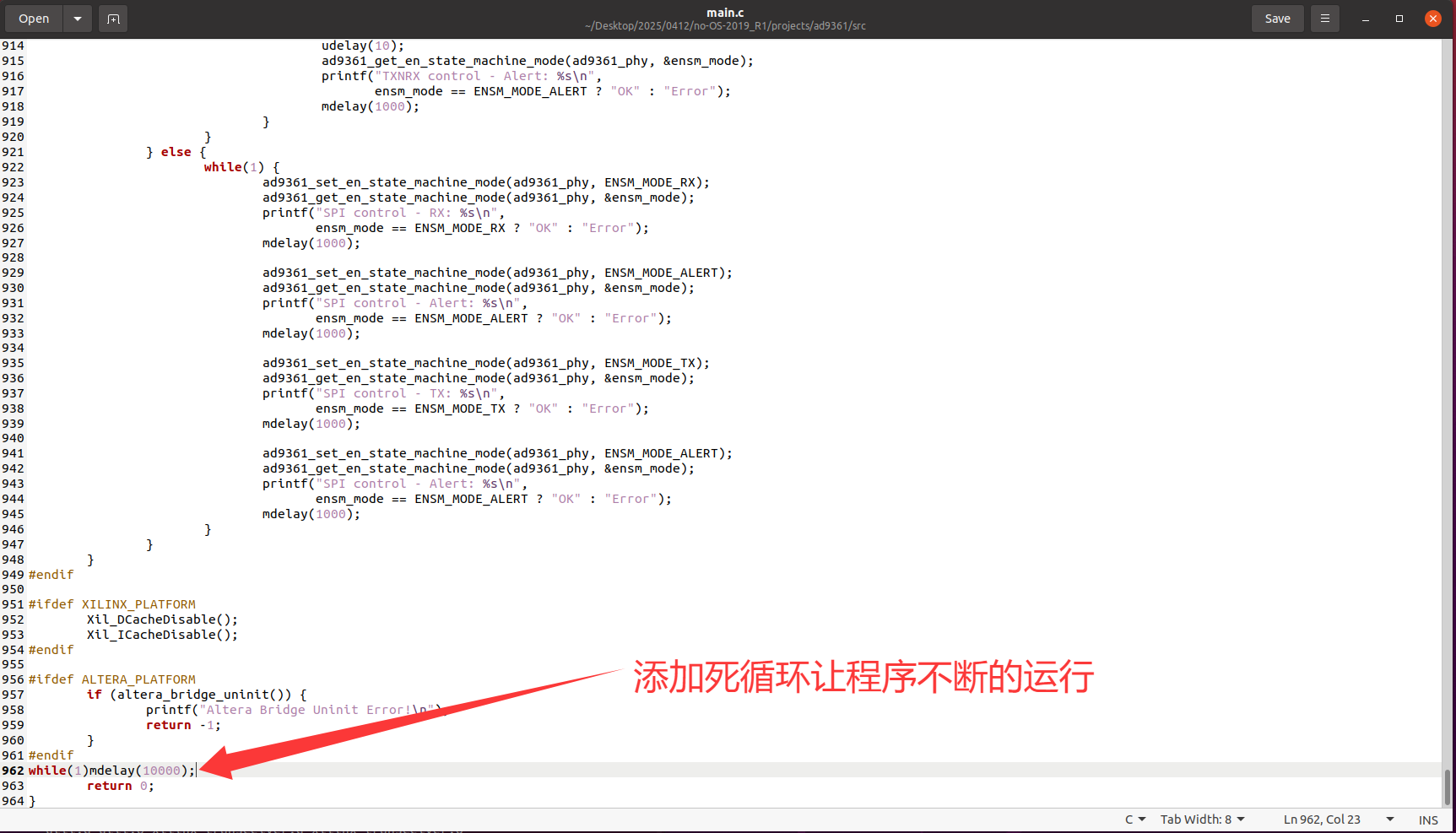

       打开NO-OS项目进入目录：no-OS-2019_R1\projects\ad9361\src。打开main.c文件，在main函数的末尾处添加死循环，让程序不断的运行，否则初始化测试后PS端结束运行，无法观测波形。

main函数修改图

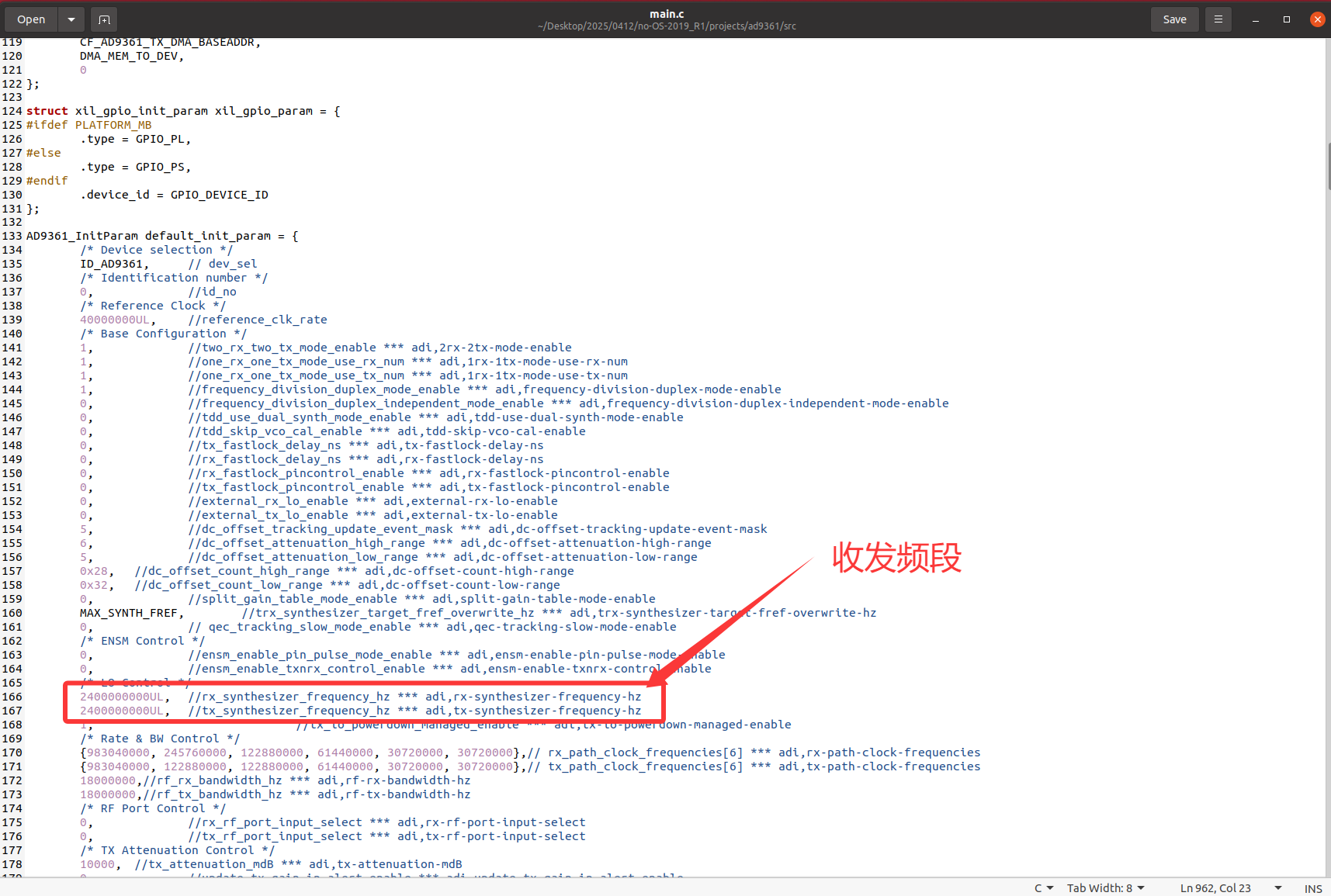

       同样在mian.c文件中可以看到一些AD9361的配置，如下图所示，可以看到收发频率在2.4G，所以后面测试时需要准备一个信号发生器，产生2.4G的频率。这里还有很多其它的设置，例如通道选择，信号强度，带宽等等。

AD9361配置代码图

       修改完成后编译项目，并且生成BOOT.BIN。此步骤可以参考“13_ad9361”例程。注意生成BOOT.BIN时，使用的文件修改为新生成的比特流文件与PS端的elf文件。

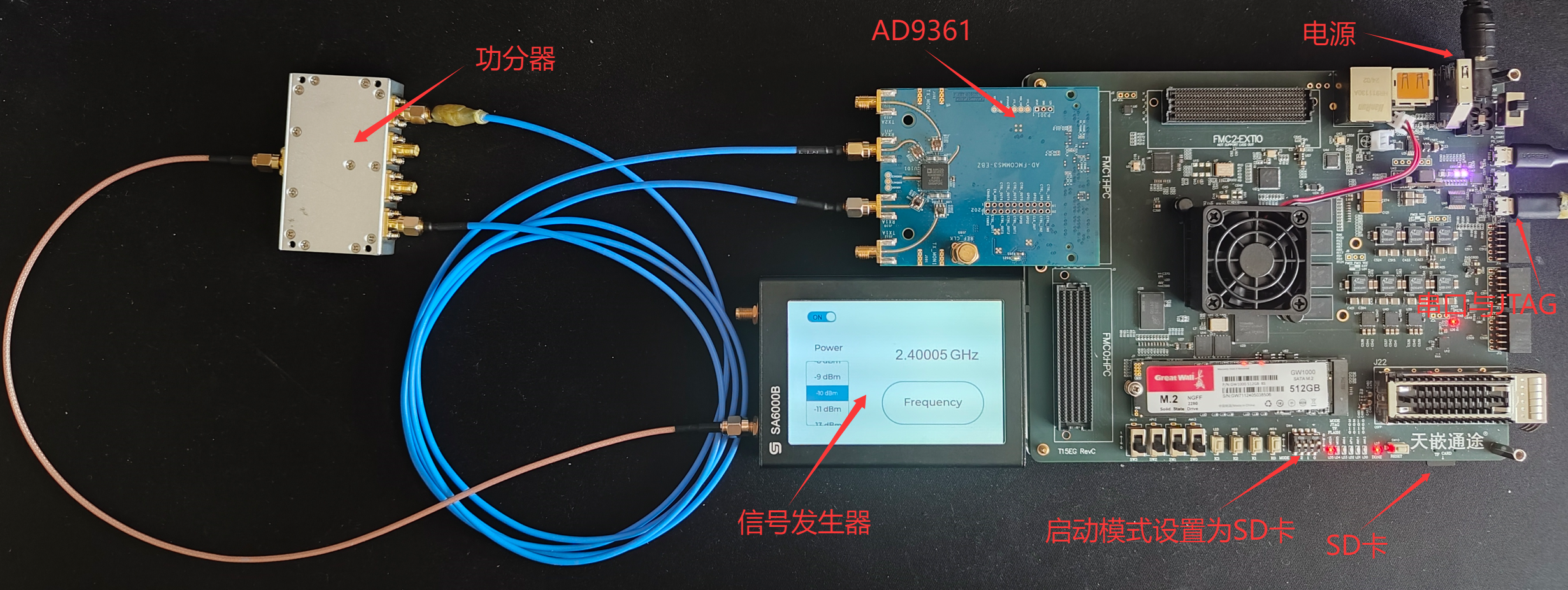

       将SD卡插入板卡，插入串口，JTAG，AD9361射频子板，使用信号发生器产生一个2.4G的信号，接到AD9361的两个接收端。如下图所示：

环境配置图



       图中可以看到我使用的信号发生器产生的频率不是2.4G，而是比2.4G大一点，这样可以在同样的带宽内看到更多的内容。当然也可以尝试其它的频率。

       环境搭建好后开启电源，串口输出内容如下所示:

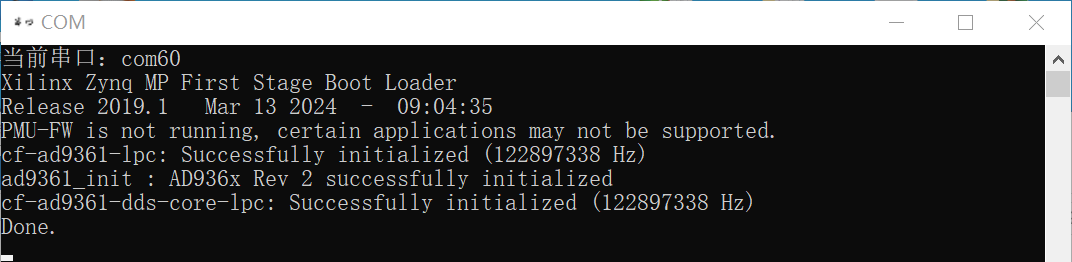

串口打印内容图

       打开vivado-->open Hardware Manager-->添加ltx文件。

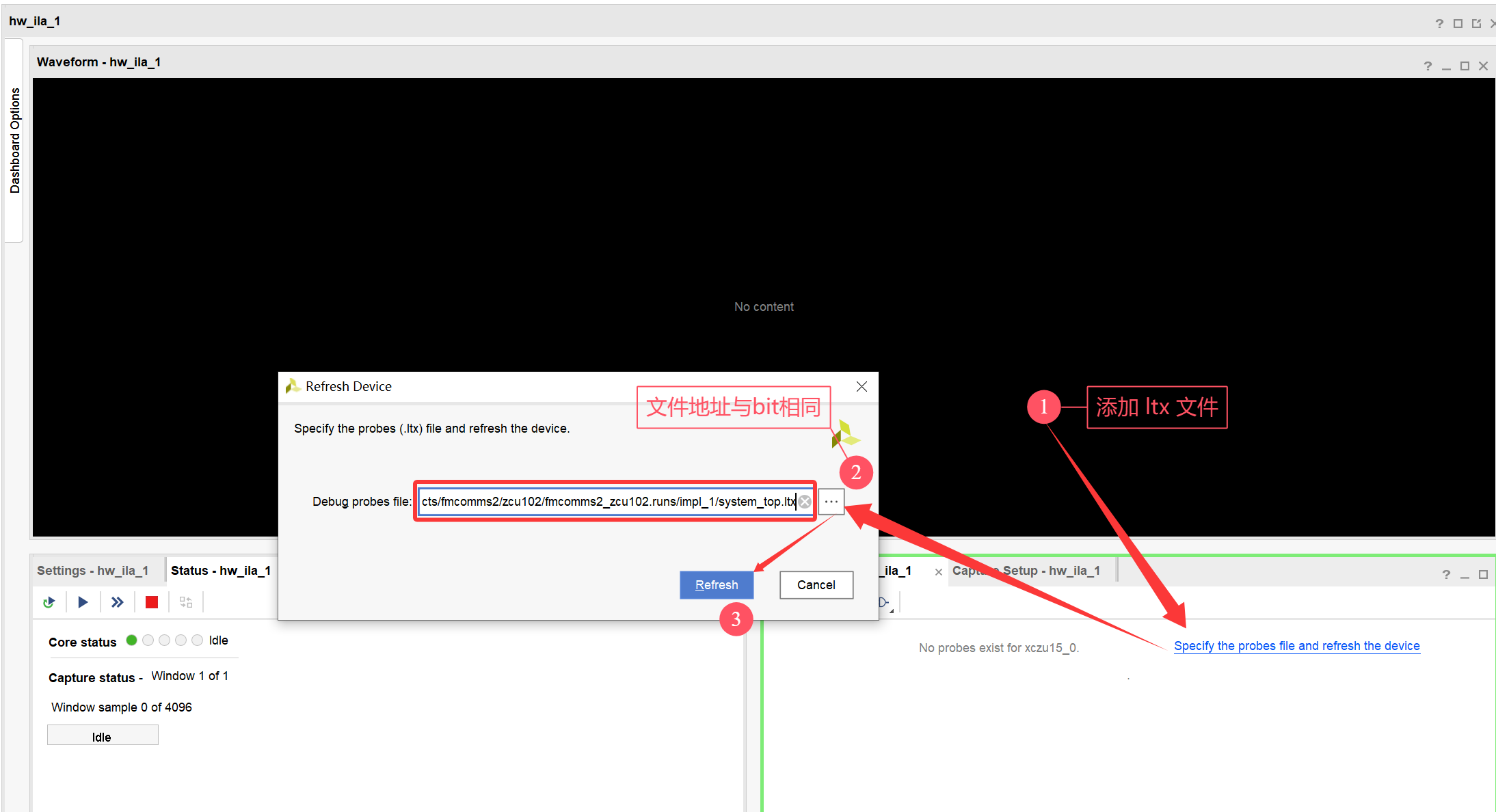

添加ltx文件图

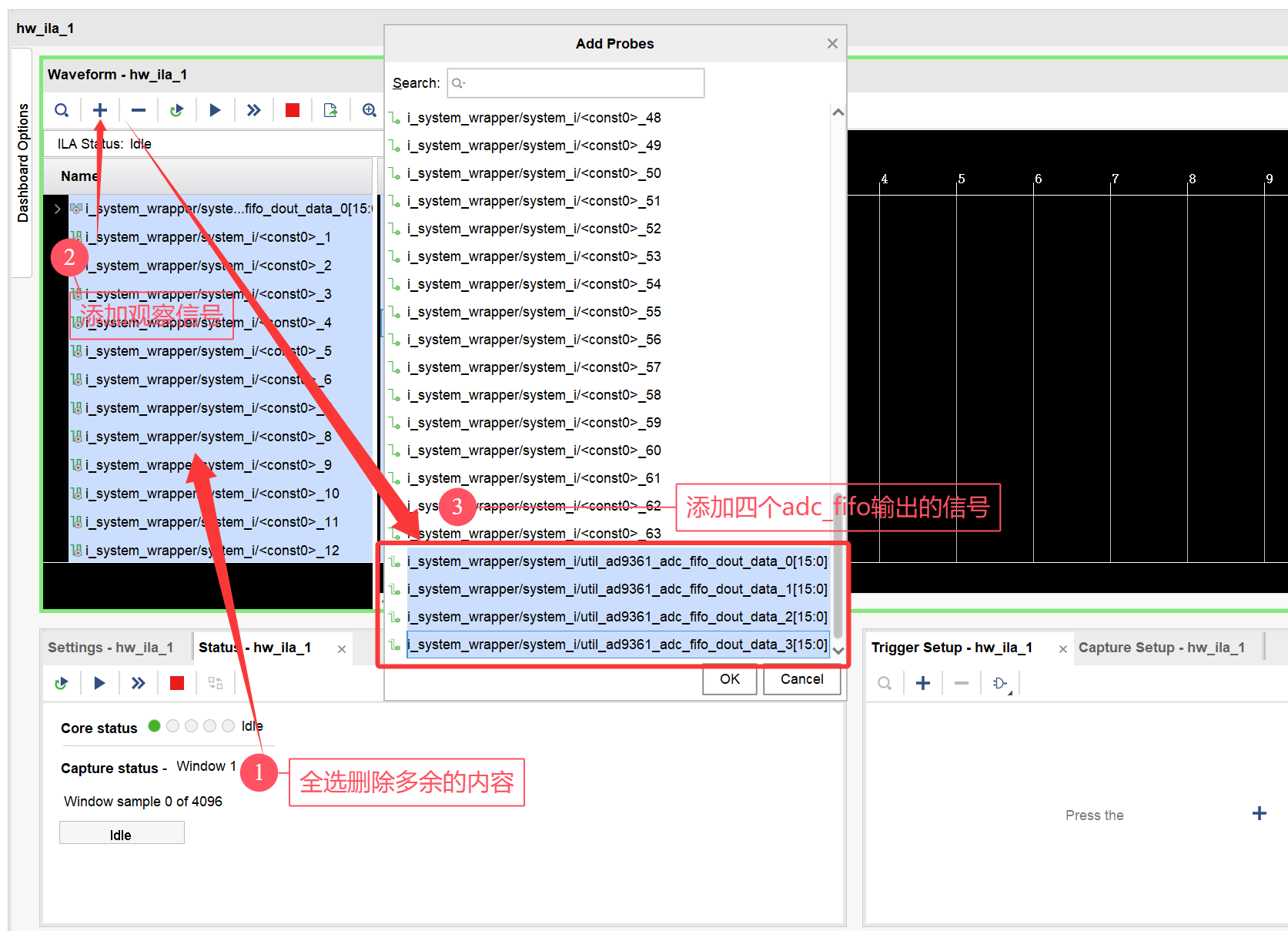

       删除多余的信号，添加ADC_FIFO输出的信号。

ila添加信号通道图

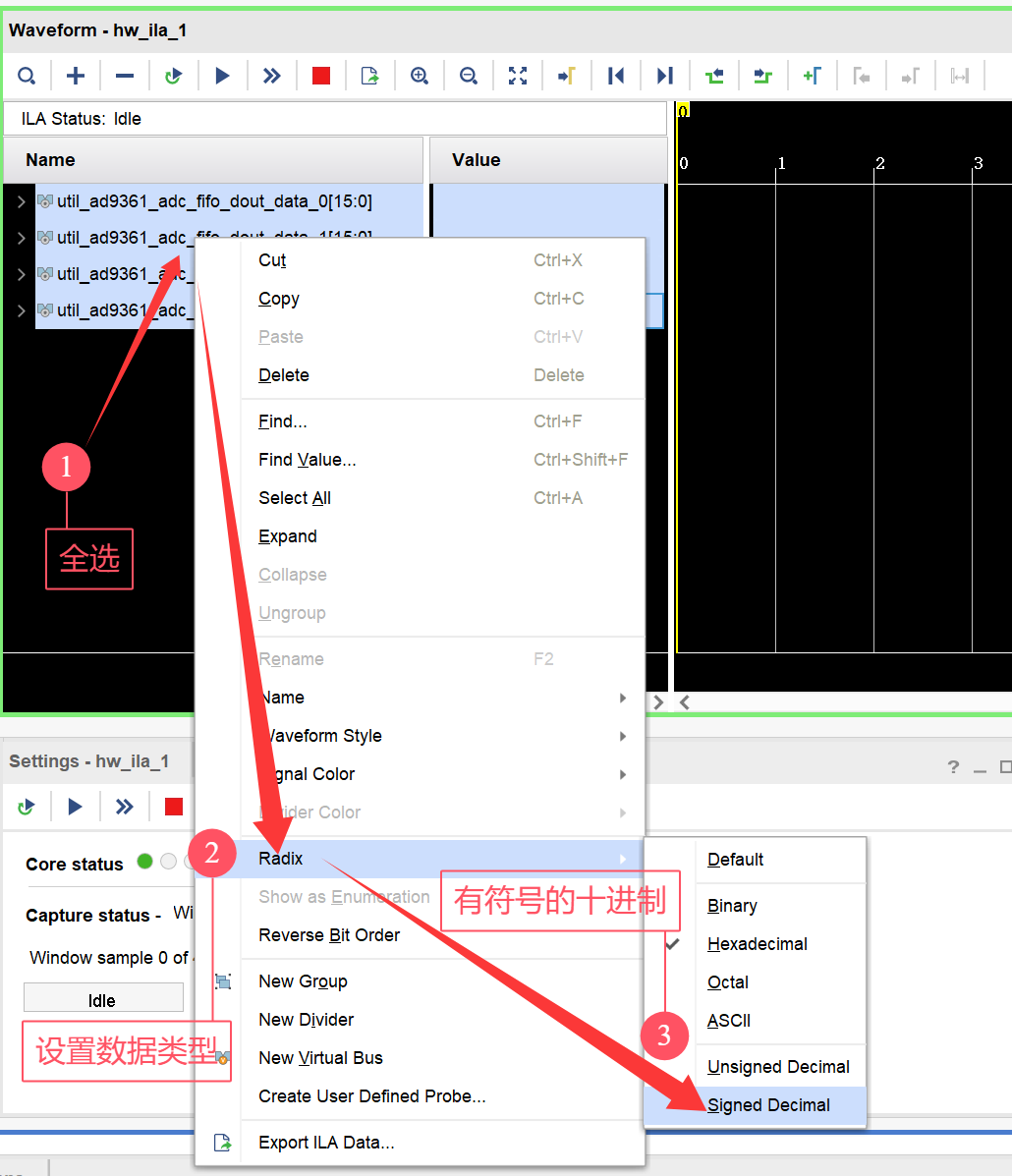

       选择全部通道设置数据类型为有符号的十进制。

通道数据类型设置图

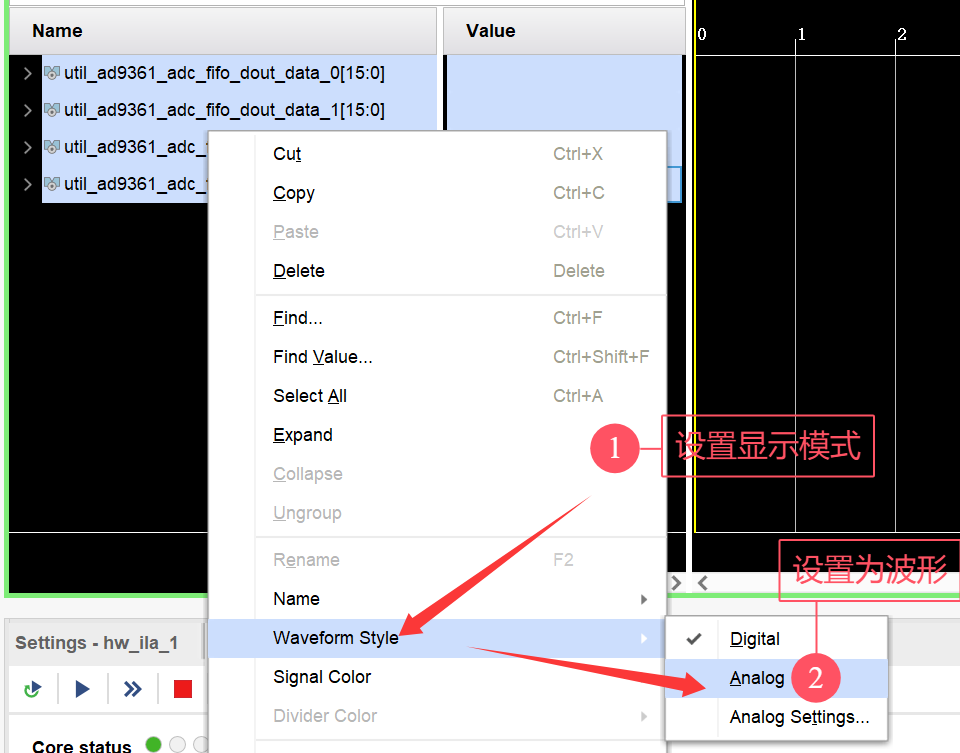

       设置通道显示模式为波形。

通道显示模式设置图

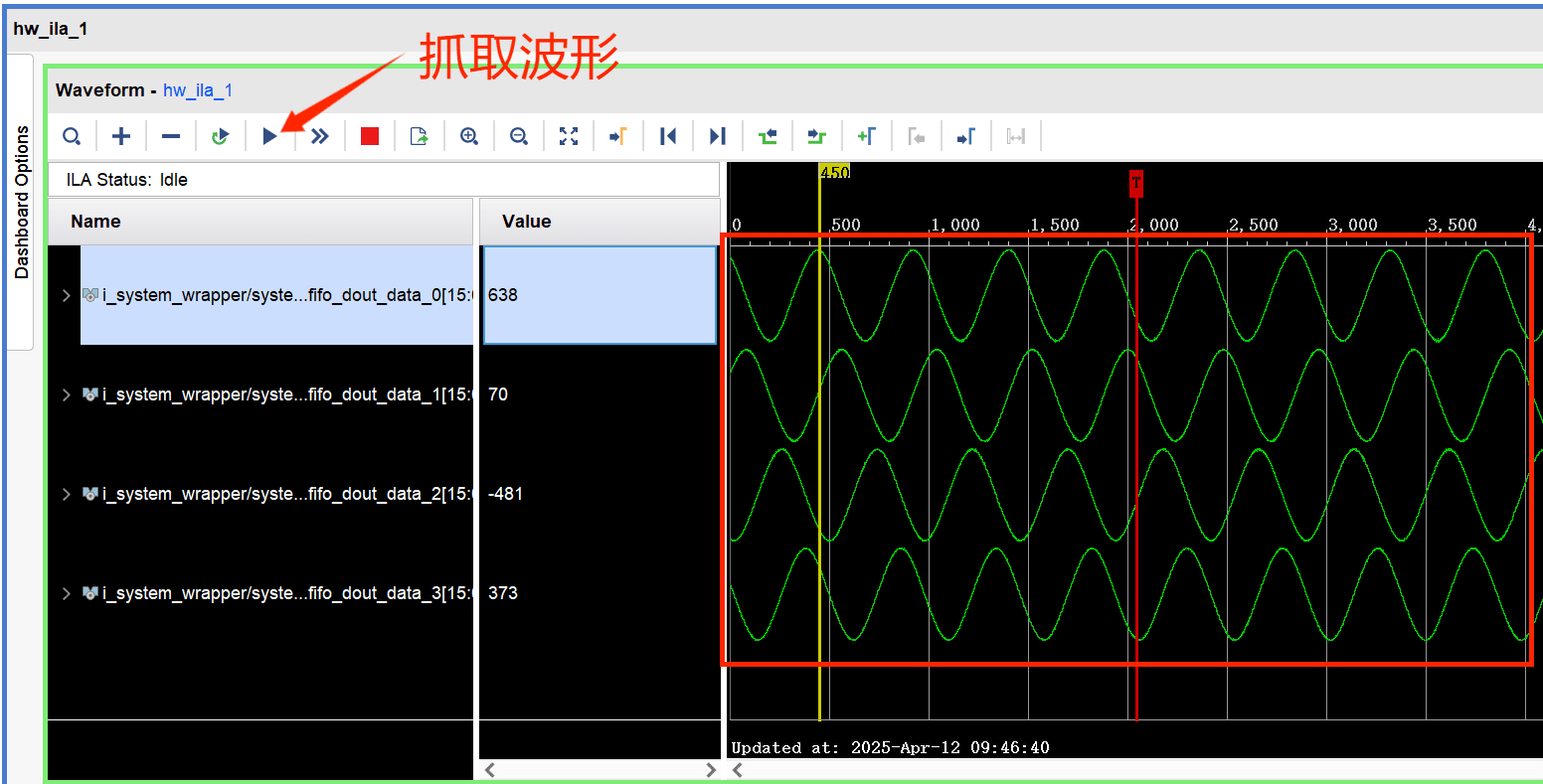

       抓取波形，波形图如下所示。可以设置不同的频率再进行抓取，只需要修改信号发生器重新抓取即可，我这里就不掩饰了。

波形抓取图

       通过本例程的学习，我们可以实现使用AD9361使用ILA抓取ADC采集到的波形图，熟悉AD9361项目，以及AD9361的一些基本配置。

       本例程提供的BOOTFile文件中有BOOT.BIN以及fsbl.elf文件，可供SD卡和flash启动，system_top.ltx文件可使用在线调试加载ILA的配置。有这些文件即可直接进行测试。
