在MPSOC上运行ADRV9026射频子板

       本例程实现在MPSOC开发板上运行ADRV9026的HDL官方提供的历程。

        解压提供文件压缩包“adrv9026.zip”，解压后有三个文件夹，首先是“hdl-2023_R2”为vivado端的项目，里面有各种射频子板加不同底板的项目，本例程使用的是ZCU102的项目修改出来的。使用vivado2023.2打开项目，项目的目录：“hdl-2023_R2\projects\adrv9026\zcu102”。此项目是我们已经修改完成并编译完成，打开bd文件，本项目的设计如下图所示。可以在此基础上进行修改和创作，修改完成后点击Generate Bitstream可直接编译，无论是在Windows或者Linux系统上都可以进行编译。编译完成后生成的bit文件保存在：“adrv9026_zcu102.runs\impl_1”目录中文件名称为：“system_top.bit”。

ADRV9026vivado项目图

       压缩包中的“no-OS-2023_R2”文件夹中保函各种射频子板加底板的PS端项目，本历程的项目路径为：“no-OS-2023_R2\projects\adrv902x”。编译需要使用安装有vivado2023.2版本的Ubuntu，进入文件路径设置环境变量，使用make命令进行编译。

ADRV9026 PS端项目项目编译图

       编译完成后产生的elf文件保存在build目录中“adrv902x.elf”。

PS端项目编译生成文件保存地址

       压缩包中的“boot_gen”文件夹为生成BOOT.BIN文件的工具，将前两步生成的“system_top.bit”文件与“adrv902x.elf”文件复制到目录“boot_gen\MPSOC”中，注意不要修改文件名称。

生成BOOT.BIN工具所需文件粘贴地址

       运行“boot_gen”目录中的BOOT_MPSOC.BAT脚本文件即可生成BOOT.BIN文件，运行截如下所示。BOOT.BIN文件保存在“boot_gen\MPSOC”目录中，在上图中可以看到有个BOOT.BIN文件。

生成BOOT.BIN工具运行截图

       将生成BOOT.BIN文件复制到SD中，插入开发板，启动模式为SD卡模式，插入串口和电源，插入ADRV9026射频子板。

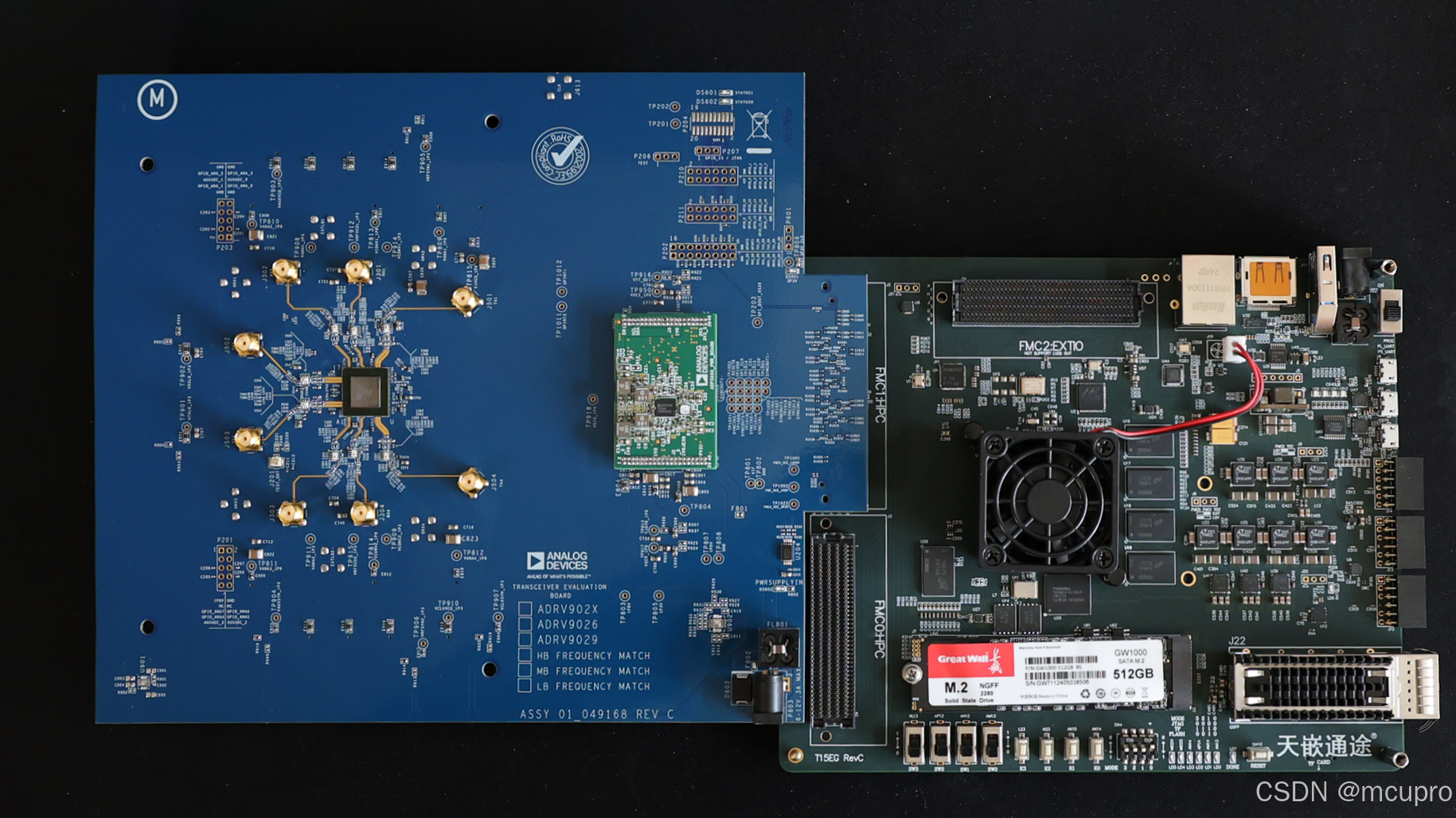

ADRV9206接驳MPSOC实物接线图

       注意需要先给ADRV9026子板插入12V电源，等待几秒钟后再打开底板的电源开关。在串口助手软件中查看打印信息，此开发板插入串口后会识别出两个串口，最好都同时打开，查看串口打印内容。运行成功后打印内容如下图所示，若报错可重新开关底板电源重新启动测试，排除子板未上电完成的可能性。

ADRV9026接驳MPSOC运行串口打印信息

通过网盘分享的文件：运行MPSOC+ADRV9026
链接: https://pan.baidu.com/s/1v8G9iypfIx2LvcBR4ULbug 提取码: pw54
--来自百度网盘超级会员v9的分享
