ZC706开发板教程：windows下编译ADRV9009

        本例程实现在Windows下编译ZC706加ADRV9009的项目。之前使用的HDL加NO-OS的方式需要用到Ubuntu系统，编译过程略显复杂，本例程在Windows下编译ZC706加ADRV9009的项目。

       项目如下图所示。

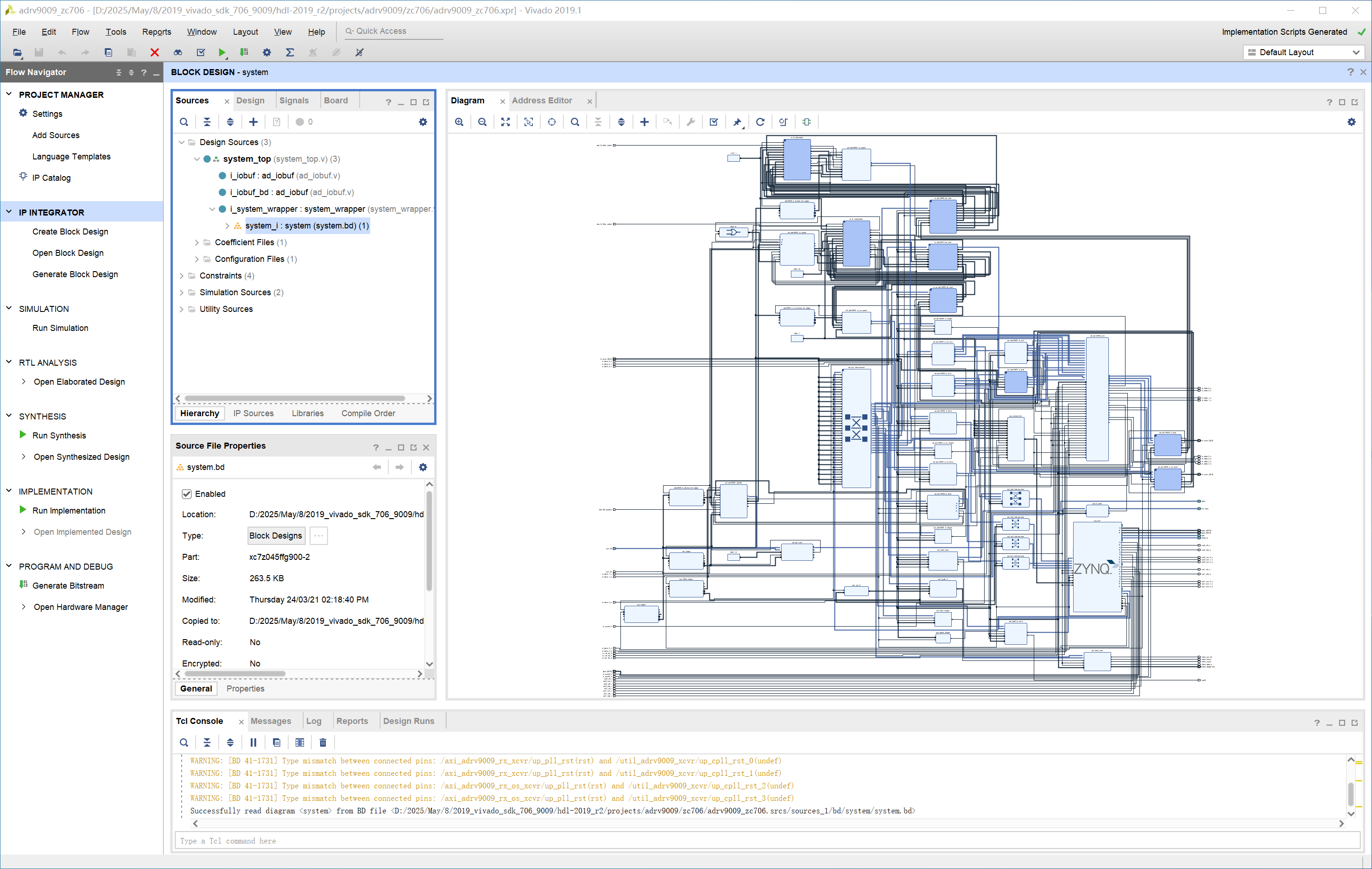

vivado项目图

       点击File-->Launch SDK打开PS端项目。如下图所示打开后可以看到两个项目，demo项目为ADRV9009的PS端项目，主函数入口在headless.c中。

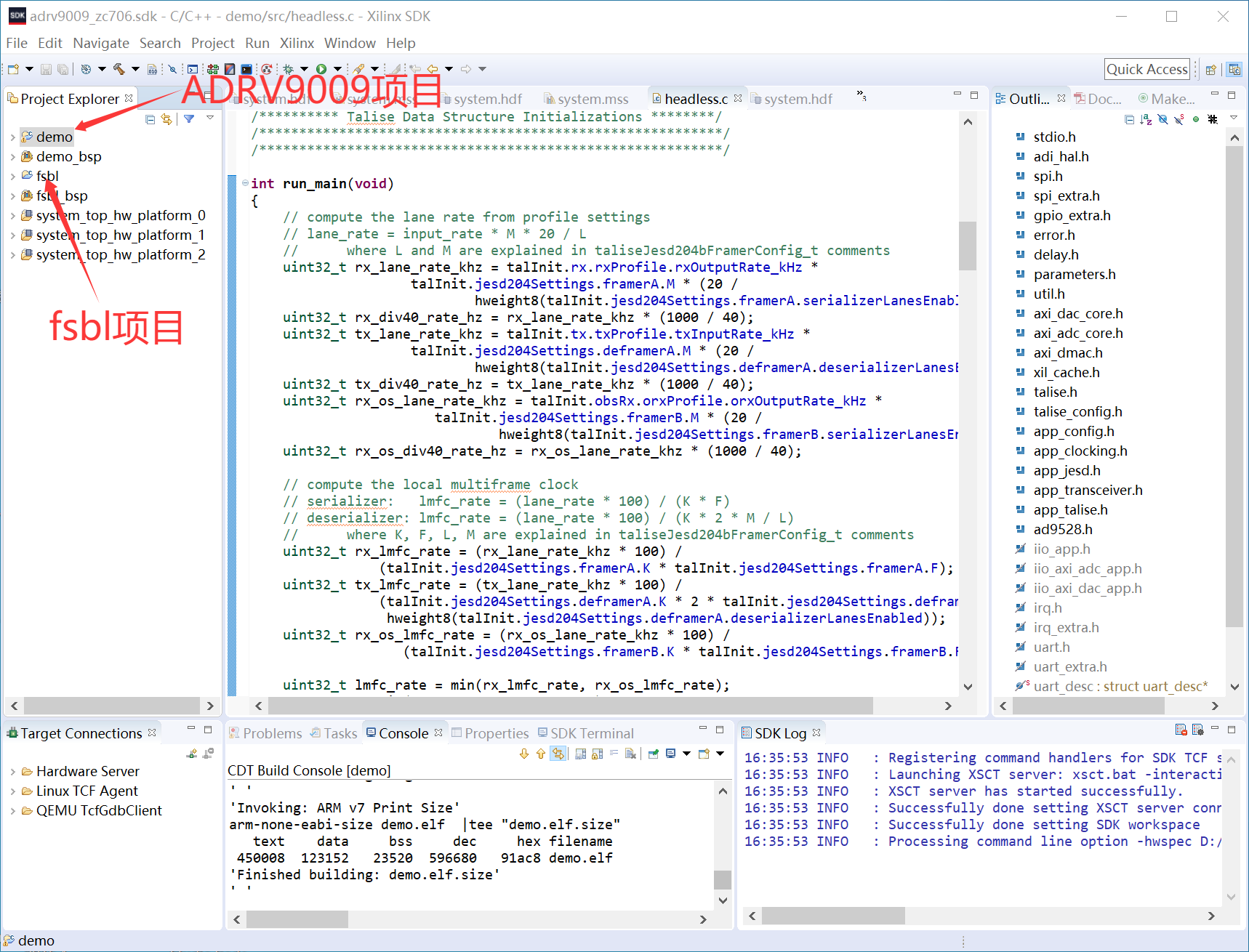

PS端项目图

       编译完成后生成BOOT.BIN可以使用工具，进入file文件夹，双击运行makeboot.bat脚本文件，此脚本文件会将生成BOOT.BIN所需的文件拷贝到当前文件夹，并使用这些文件生成BOOT.BIN全自动更新，运行成功界面如下所示。

生成BOOT.BIN工具运行截图

将BOOT.BIN文件复制到SD卡中，插入ZC706板卡

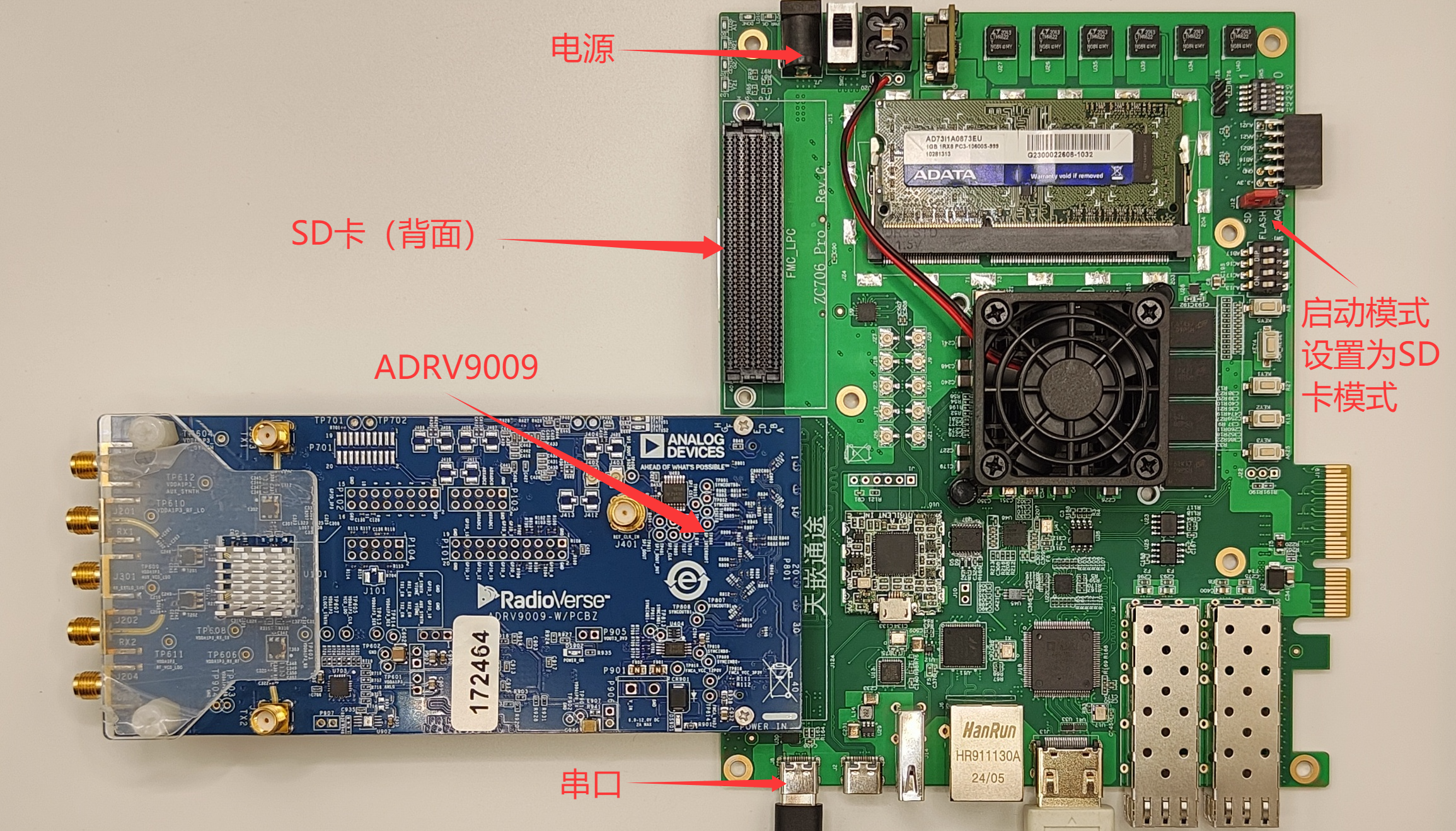

实物连接图



       开启电源，主机中串口会识别两个，都需要打开，串口输出内容从其中一个输出，串口比特率为115200，打印内容如下所示。

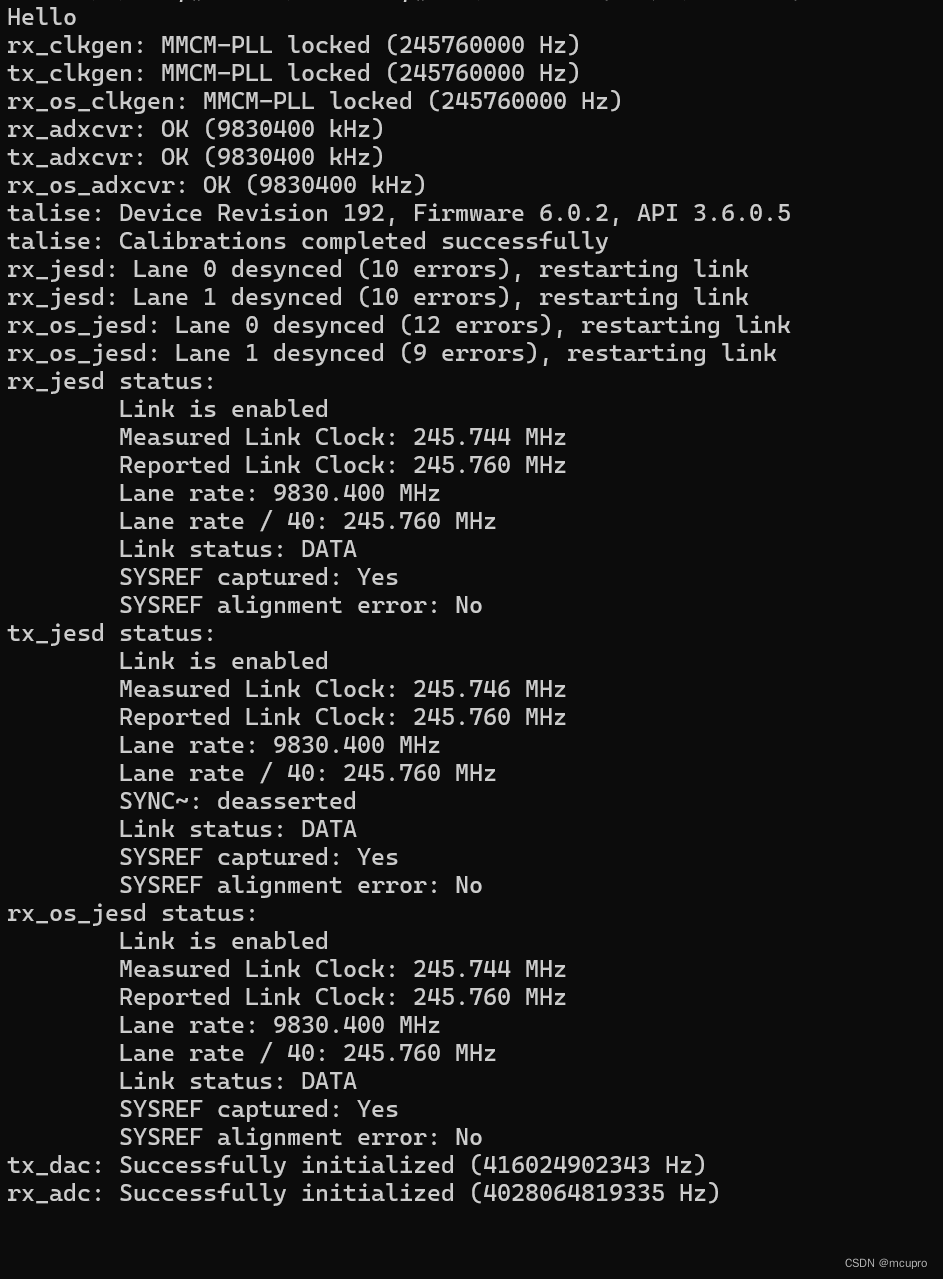

ZC706加ADRV9009项目运行串口输出图

在ZC706上运行ADRV9009,BOOT.BIN文件分享
链接: https://pan.baidu.com/s/1CJYtSNnPOSKPda5q_ukAjQ 提取码: n6wy


压缩包中共两个文件：BOOT.BIN,fsbl.elf
BOOT.BIN ： SD卡启动将BOOT.BIN文件复制到SD卡根目录
fsbl.elf ： flash启动烧写flash时，需要用到fsbl.elf文件和BOOT.BIN文件
