LiquidCrystal_I2C库函数

目录

主要资料来源：

一、函数一览：

二、具体解释：

三、综合示例：

---

LiquidCrystal_I2C库函数

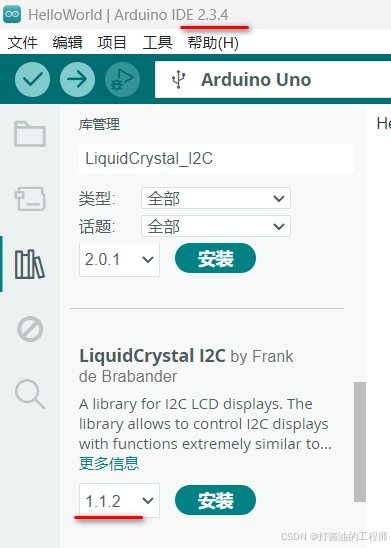

https://github.com/marcoschwartz/LiquidCrystal_I2C

Arduino IDE版本：2.3.3.4

主要资料来源：

LiquidCrystal库函数 - Dumblidor - 博客园

一、函数一览：

1. LiquidCrystal_I2C ()　　　　 //构造函数
2. begin()　                    //指定显示屏尺寸
3. clear()　　                  //清屏并将光标置于左上角
4. home()　                 　//将光标置于左上角（不清屏）
5. setCursor()　　           //将光标置于指定位置
6. write()　　                  //（在光标处）显示一个字符
7. print()　                  　//显示字符串
8. cursor()　                　//显示光标（就是一个下划线）
9. noCursor()　　            //不显示光标
10. blink()　                  　//光标闪烁（和8,9一起使用时不保证效果）
11. noBlink()　　              //光标不闪烁
12. noDisplay()　　           //关闭显示，但不会丢失内容（谁把灯关了？）
13. display()　　               //（使用noDisplay()后）恢复显示
14. scrollDisplayLeft()　  　//将显示的内容向左滚动一格
15. scrollDisplayRight() 　  //将显示的内容向右滚动一格
16. autoscroll()　　           //打开自动滚动（具体解释往下拉）
17. noAutoscroll()　       　//关闭自动滚动
18. leftToRight()　　         //从左向右显示内容（默认）
19. rightToLeft()　　         //从右向左显示内容
20. createChar()　　         //大奥义·字符创造之术（往下拉）

二、具体解释：

 1    LiquidCrystal()

　　内容：

　　构造函数，创建一个LiquidCrystal_I2C的实例（LiquidCrystal_I2C是一个类）。LiquidCrystal_I2C(uint8_t lcd_Addr,uint8_t lcd_cols,uint8_t lcd_rows);.

　　语法：

　　　　LiquidCrystal_I2C(uint8_t lcd_Addr,uint8_t lcd_cols,uint8_t lcd_rows);

例子：

LiquidCrystal_I2C lcd(0x27,16,2);  // 设置LCD1602A的 地址为 0x27，16个字符，2行显示

2  begin ()

　　内容:

　　　　指定显示屏的尺寸（宽度和高度）。

　　语句:

　　　　lcd.begin(cols, rows)

　　参数设置：

　　　　lcd: 液晶类型的名称变量
　　　　cols: 显示器可以显示的列数(1602是16列)
　　　　rows: 显示器可以显示的行数(1602是2行)

3  clear ()

　　简介：

　　　　清除LCD屏幕上内容,并将光标置于左上角。

　　语法：

　　　　lcd.clear()

　　参数：

　　　　lcd：LiquidCrystal_I2C类的对象

4  home()

　　内容：

　　　　将光标定位在屏幕左上角. 就是说,接下来的字符从屏幕左上角开始显示.如果同时要清除屏幕上的内容,请使用clear()函数代替.

　　语法：

　　　　lcd.home()

　　参数设置：

　　　　lcd: LiquidCrystal_I2C类的对象

5  setCursor()

　　简介：

　　　　将光标定位在特定的位置。

　　语法：

　　　　lcd.setCursor(col, row)

　　参数：

　　　　lcd：LiquidCrystal_I2C类的对象
　　　　col: 你要显示光标的列 (从0开始计数)
　　　　row: 你要显示光标的行 (从0开始计数)

6     write()

　　简介：

　　　　向LCD写一个字符。

　　语法：

　　　　lcd.write(data)

　　参数：

　　　　lcd: LiquidCrystal_I2C类的对象
　　　　data: 你要显示的字符（仅限英文和数字和你自己定义的字符）。

　　返回值：　　　　

　　　　byte   　　//write() 将返回写入的字节数，

　　

7  print()

　　内容：

　　　　将文本显示在LCD上.

　　语法：

　　　　lcd.print(data)
　　　　lcd.print(data, BASE)

　　参数：

　　　　lcd: 液晶类型的名称变量
　　　　data:要显示的数据,可以是char, byte, int, long或者string类型的
　　　　BASE (optional): 数制(可选),BIN,DEC,OCT,HEX分别将数字以二进制,十进制,八进制,十六进制方式显示出来.

　　返回值：

　　　　byte     //这个返回值通常是用不到的

8  cursor()

　　内容：

　　　　显示光标(光标所在的位置, 就是下一个字符将会被显示的位置)。

　　语法：

　　　　lcd.cursor()

　　参数设置：

　　　　lcd: 液晶类型的名称变量

9     noCursor()

　　内容：

　　　　隐藏光标。

　　语法：

　　　　lcd.noCursor()

　　参数：

　　　　lcd: 液晶类型的名称变量

10    blink()

　　内容：

　　　　显示闪烁的光标。如果和cursor()一起使用,最终结果将取决于您使用的LCD屏幕.

　　语法：

　　　　lcd.blink()

　　参数设置：

　　　　lcd: 液晶类型的名称变量

11     noBlink()

　　内容：

　　　　关闭 光标闪烁功能.

　　语句：

　　　　lcd.noBlink()

　　参数设置：

　　　　lcd: 液晶类型的名称变量

12   noDisplay()

　　内容：

　　　　关闭液晶显示,但原先显示的内容不会丢失. 可使用display()恢复显示.

　　语法：

　　　　lcd.noDisplay()

　　参数：

　　　　lcd: 液晶类型的名称变量

13    display()

　　简介：

　　　　调用noDisplay()隐藏LCD上显示内容后,调用本函数恢复显示.

　　语法：

　　　　lcd.display()

　　参数：

　　　　lcd: 液晶类型的名称变量

14    scrollDisplayLeft()

　　简介：

　　　　使屏幕上内容(光标及文字)向左滚动一个字符。

　　语法：

　　　　lcd.scrollDisplayLeft()

　　参数：

　　　　lcd: 一个LiquidCrystal_I2C类的对象

15    scrollDisplayRight()

　　简介：

　　　　使屏幕上内容(光标及文字)向右滚动一个字符。

　　语法：

　　　　lcd.scrollDisplayRight()

　　参数:

　　　　lcd: 一个LiquidCrystal_I2C类的对象

16    autoscroll()

　　简介：

　　打开液晶显示屏的自动滚动,将会使得当一个字符输出到LCD时,令先前的文本移动一个位置.如果当前写入方向为由左到右(默认方向),文本向左滚动.反之,文本向右滚动.它的功能可以理解为,当输出单个字符时,会使得字符总是输出在LCD上的同一个位置.

　　语法：

　　　　lcd.autoscroll()

　　参数：

　　　　lcd: a variable of type LiquidCrystal

17    noAutoscroll()

　　简介：

　　　　关闭自动滚动功能。（后输入的字符可能无法显示）

　　语法：

　　　　lcd.noAutoscroll()

　　参数：

　　　　LCD：LiquidCrystal_I2C类的对象

18    leftToRight()

　　内容：

　　　　默认的方向,将文本从左到右写入屏幕.这意味着,后续字符的显示将是从左向右的,但是这不会影响先前已经显示的字符.

　　语法：

　　　　lcd.leftToRight()

　　参数设置：

　　　　lcd: a variable of type LiquidCrystal

19    rightToLeft()

　　简介：

　　　　设置文本写入LCD的方向为从右向左（默认是从左向右）。这意味着，后续字符将会由右至左写入，但不影响先前的文本的显示。

　　语法：

　　　　lcd.rightToLeft()

　　参数：

　　　　lcd: 一个LiquidCrystal_I2C类的对象



20    createChar()

　　内容：

　　创建用户自定义的字符.共可创建8个用户自定义字符,编号从0到7.字符外观由一个8字节数组定义,每行占用一个字节.最低的5个有效位决定像素点所在的行.若要在屏幕显示自定义字符,请使用write()函数.(参数为字符的编号0-7)

　　语法：

　　　　lcd.createChar(num, data)

　　参数设置：

　　　　lcd: a variable of type LiquidCrystal
　　　　num: 所创建字符的编号(0-7)
　　　　data: 字符的像素数据

三、综合示例：

#include <Wire.h>

#include <LiquidCrystal_I2C.h>



LiquidCrystal_I2C lcd(0x27,16,2);  // set the LCD address to 0x27 for a 16 chars and 2 line display



void setup()

{

  lcd.init();                // 初始化LCD

  lcd.backlight();           // 打开背光

  lcd.cursor();//显示光标

  delay(1000);

  // lcd.noBlink();//光标不闪烁

  delay(1000);

  lcd.blink();//光标闪烁（方形色块闪烁）

  delay(1000);

  lcd.noBlink();//光标闪烁（方形色块闪烁）

  delay(500);

  lcd.setCursor(3,1);       // 将光标设置到第4列（03）之后，第一行（对于1602来说，取值为0和1，如果不为0，其他任何数值都一直在第2行显示）

  //lcd.leftToRight();//从左到右显示文字

  lcd.rightToLeft();//从右到左显示文字

  //lcd.home(); //home()使光标回到（0,0），回到初始位置，从左到右执行

  lcd.setCursor(15,1);// 将光标设置到第15列，

  lcd.print("Hello, world!");  // 在LCD上打印"Hello, world!"

  delay(1000);

  lcd.autoscroll();//打开自动滚动

  lcd.scrollDisplayLeft();//显示内容整体向左移动一格

  delay(1000);

  lcd.scrollDisplayRight();//显示内容整体向右移动一格

  delay(1000);

  lcd.leftToRight();//从左到右显示文字

  lcd.clear();



  //lcd.setCursor(0,0);// 将光标设置到第15列，

  lcd.print("Hello, world!");

  lcd.noAutoscroll();//输出后字符不移动，光标位于下一个字符位置处

  //lcd.autoscroll();//滚动书写模式，输出后字符左移，光标位于下一个字符位置处

  delay(500);

  //lcd.clear();

  byte smiley[8] = {    //1表示亮，0表示不亮，此例显示一个笑脸

      B00000,

      B10001,

      B00000,

      B00000,

      B10001,

      B01110,

      B00000,

  };

  int x=1;    //x可以为0~7的任何数字

  lcd.createChar(x , smiley);    //将x号字符设置为smiley数组表示的样子

  delay(500);

  lcd.home();

  lcd.write(x);

}



void loop()

{

}

四、LiquidCrystal_I2C库头文件节选

 

// commands

#define LCD_CLEARDISPLAY 0x01

#define LCD_RETURNHOME 0x02

#define LCD_ENTRYMODESET 0x04

#define LCD_DISPLAYCONTROL 0x08

#define LCD_CURSORSHIFT 0x10

#define LCD_FUNCTIONSET 0x20

#define LCD_SETCGRAMADDR 0x40

#define LCD_SETDDRAMADDR 0x80



// flags for display entry mode

#define LCD_ENTRYRIGHT 0x00

#define LCD_ENTRYLEFT 0x02

#define LCD_ENTRYSHIFTINCREMENT 0x01

#define LCD_ENTRYSHIFTDECREMENT 0x00



// flags for display on/off control

#define LCD_DISPLAYON 0x04

#define LCD_DISPLAYOFF 0x00

#define LCD_CURSORON 0x02

#define LCD_CURSOROFF 0x00

#define LCD_BLINKON 0x01

#define LCD_BLINKOFF 0x00



// flags for display/cursor shift

#define LCD_DISPLAYMOVE 0x08

#define LCD_CURSORMOVE 0x00

#define LCD_MOVERIGHT 0x04

#define LCD_MOVELEFT 0x00



// flags for function set

#define LCD_8BITMODE 0x10

#define LCD_4BITMODE 0x00

#define LCD_2LINE 0x08

#define LCD_1LINE 0x00

#define LCD_5x10DOTS 0x04

#define LCD_5x8DOTS 0x00



// flags for backlight control

#define LCD_BACKLIGHT 0x08

#define LCD_NOBACKLIGHT 0x00



#define En B00000100  // Enable bit

#define Rw B00000010  // Read/Write bit

#define Rs B00000001  // Register select bit



class LiquidCrystal_I2C : public Print {

public:

  LiquidCrystal_I2C(uint8_t lcd_Addr,uint8_t lcd_cols,uint8_t lcd_rows);

  void begin(uint8_t cols, uint8_t rows, uint8_t charsize = LCD_5x8DOTS );

  void clear();

  void home();

  void noDisplay();

  void display();

  void noBlink();

  void blink();//光标闪烁（方形色块闪烁）

  void noCursor();

  void cursor();

  void scrollDisplayLeft();//显示内容向左移动一格

  void scrollDisplayRight();

  void printLeft();

  void printRight();

  void leftToRight();

  void rightToLeft();//从右到左显示文字

  void shiftIncrement();

  void shiftDecrement();

  void noBacklight();

  void backlight();

  void autoscroll();//打开自动滚动

  void noAutoscroll();

  void createChar(uint8_t, uint8_t[]);

  void setCursor(uint8_t, uint8_t);

#if defined(ARDUINO) && ARDUINO >= 100

  virtual size_t write(uint8_t);

#else

  virtual void write(uint8_t);

#endif

  void command(uint8_t);

  void init();



compatibility API function aliases

void blink_on();            // alias for blink()

void blink_off();                 // alias for noBlink()

void cursor_on();                 // alias for cursor()

void cursor_off();                // alias for noCursor()

void setBacklight(uint8_t new_val);       // alias for backlight() and nobacklight()

void load_custom_character(uint8_t char_num, uint8_t *rows);  // alias for createChar()

void printstr(const char[]);
