【高级篇 / HA】(6.0) ❀ 01. HA 主被模式配置 ❀ FortiGate 防火墙

        【简介】为了保证业务不会因为设备故障而中断，很多关键设备都会采用HA技术，通过多台设备出现故障后自动切换，来保证业务不被中断。这里我们详细介绍飞塔防火墙的HA设置。

---

  准备工作

        为了更接近实际环境的操作，这里采用两台FortiGate 200D防火墙，每一步的配置都会记录下来。在配置之前首先要做一些准备工作。　

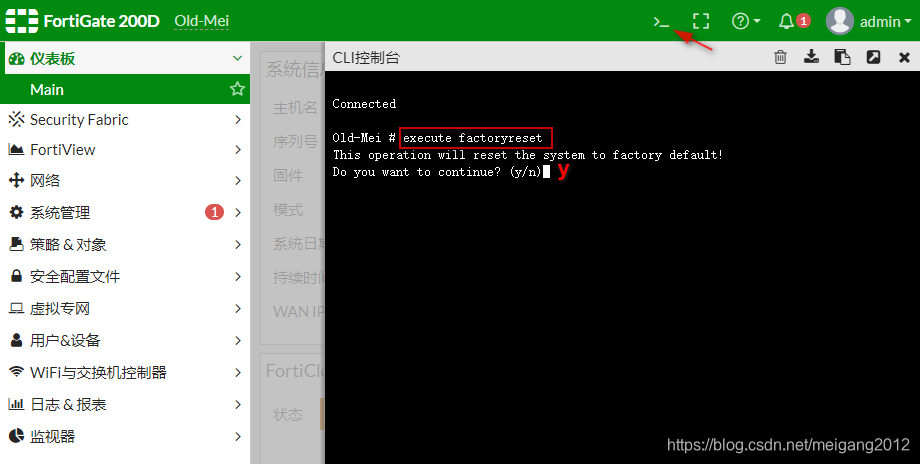

        ① 首先通过命令execute factoryrest，将防火墙恢复出厂设置。

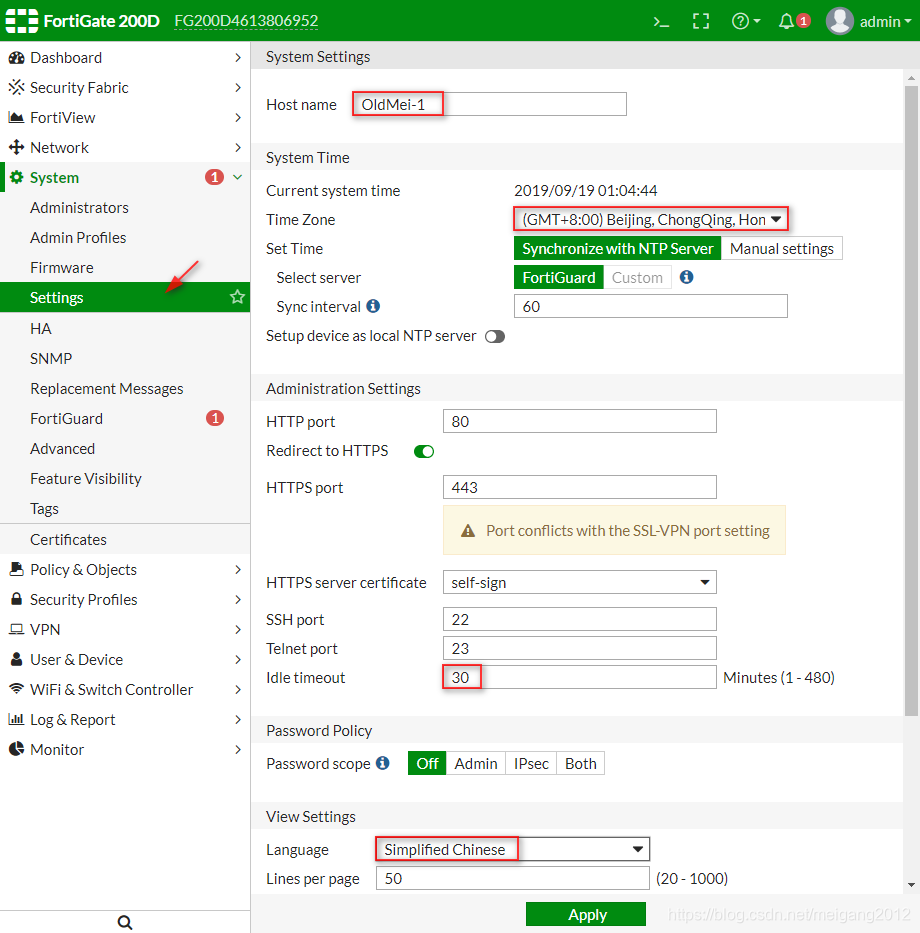

        ② 再次登录防火墙，选择菜单【Network】-【Settings】，Host name字段填写主机名称，由于HA会用到最少两台防火墙，主机名称可以在HA中快速识别设备。Time Zone字段选择北京时间，这样日志信息就准确了。Idel timeout字段，表示空闲多久没操作，防火墙就会退出登录。刚开始不熟练的时候，我们可以把时间设置长一些，比如30分钟。最后Language字段，选择简体中文。点击【Applay】，所有修改的配置就开始生效了。

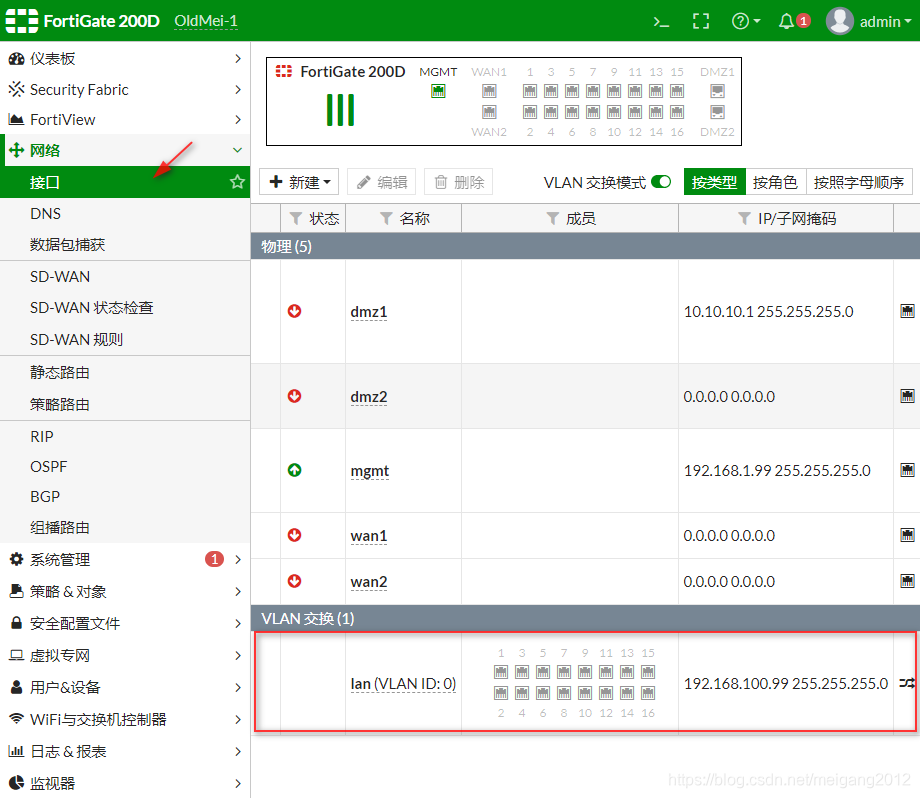

        ③ 刷新浏览器后，可以看到界面已经变成了中文，选择菜单【网络】-【接口】，可以看到FortiGate 200D，有两个DMZ接口，两个Wan接口，一个管理接口，再就是一个交换接口。飞塔防火墙HA具有接口监控功能，当接口出现故障时，防火墙会进行切换，但是，它并不支持交换接口。因此，我们需要将内网接入一个独立的接口。

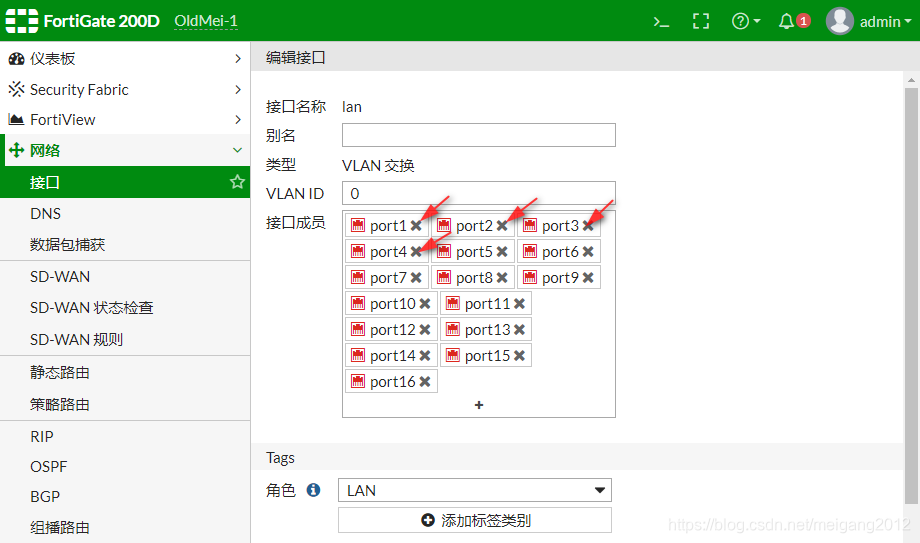

        ④ 双击lan接口，可以看到由port1~port16口组成，每个接口右边有个叉，点击port1、port2、port3和port4右边的叉，然后点击【确认】，会释放四个接口。

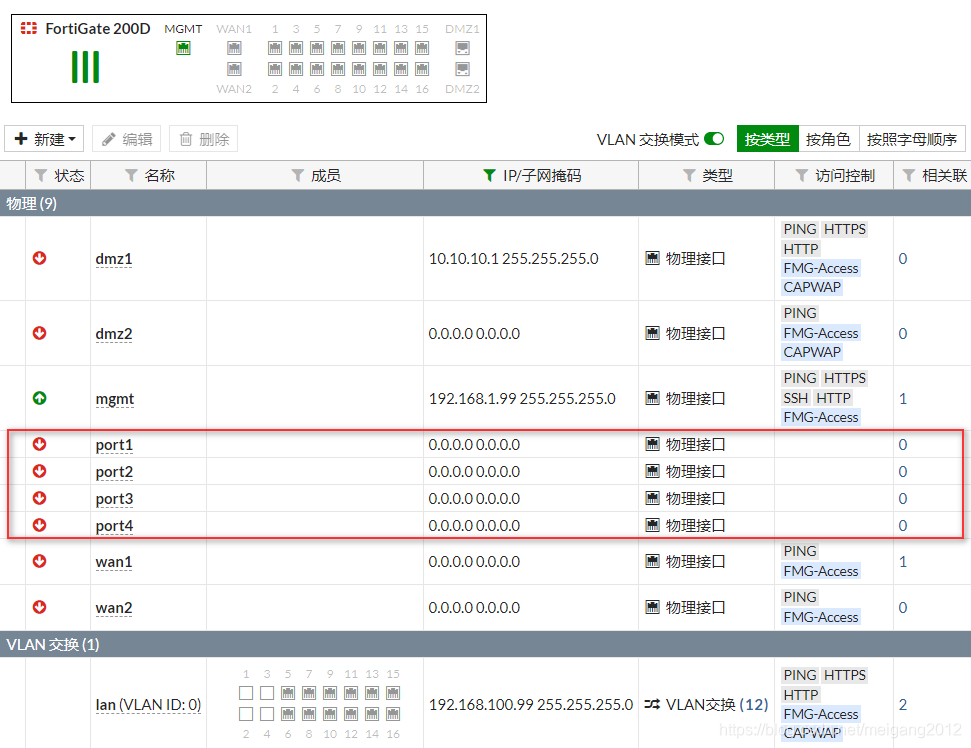

        ⑤ 可以看到port1~port4都是独立接口了。在配置HA之前，需要关闭所有接口的DHCP或PPPoE，由于设备刚刚恢复出厂配置，所以接口上是没有PPPoE的，那么DHCP呢，lan和mgmt接口都有可能开启，下一步，我们就要关闭这些接口的DHCP。

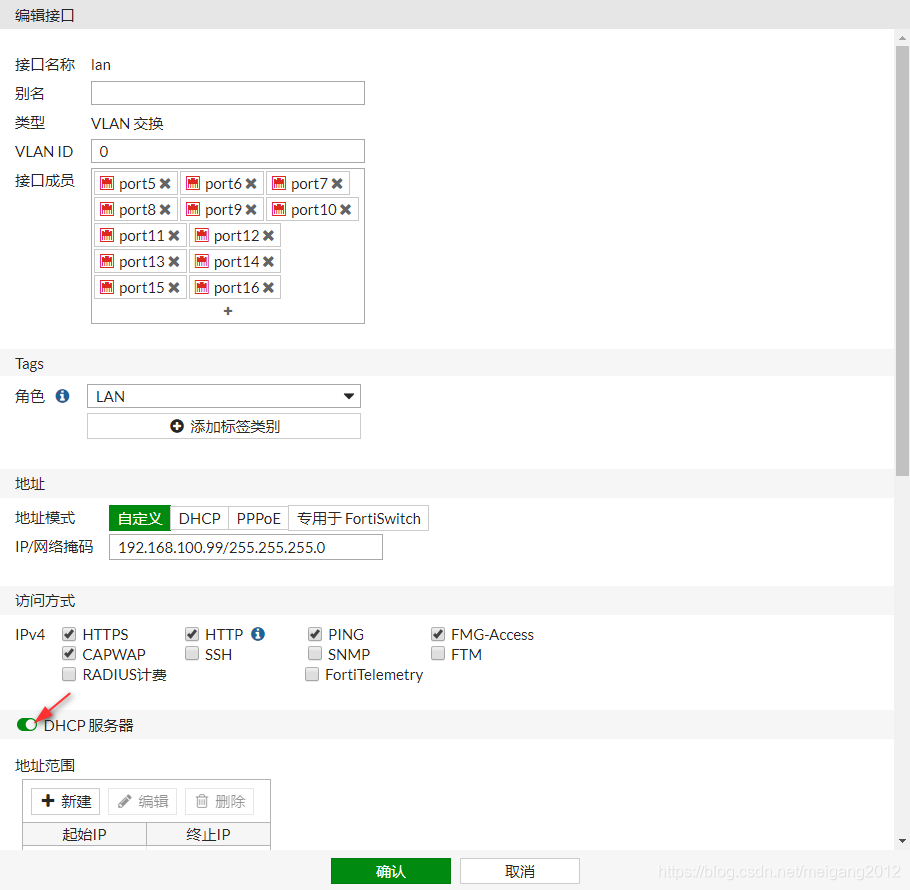

        ⑥ 编辑lan口，可以看到DHCP服务器是启用的，选择关闭，点击【确认】。

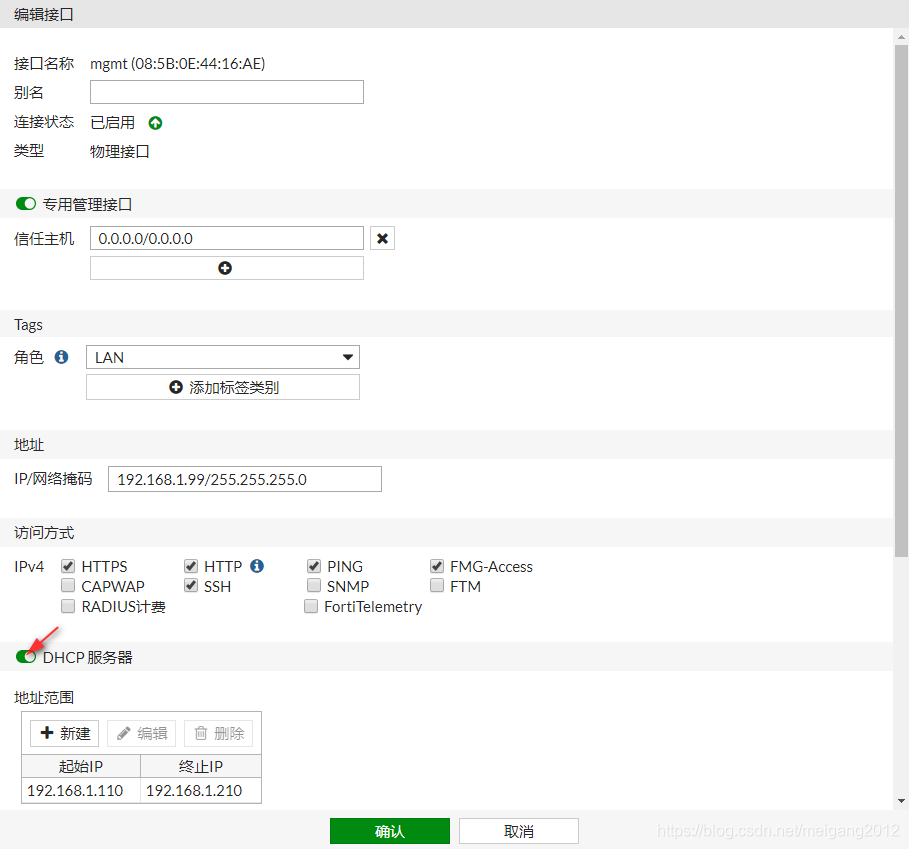

        ⑦ 编辑mgmt管理接口，可以看到DHCP服务器也是启用的，选择关闭，点击【确认】。DMZ和Wan口，默认情况下都是不启用DHCP的，刚刚释放的port1到port4，默认情况下没有IP地址，也是没有启用DHCP的，这样，所有接口的DHCP都是关闭状态。

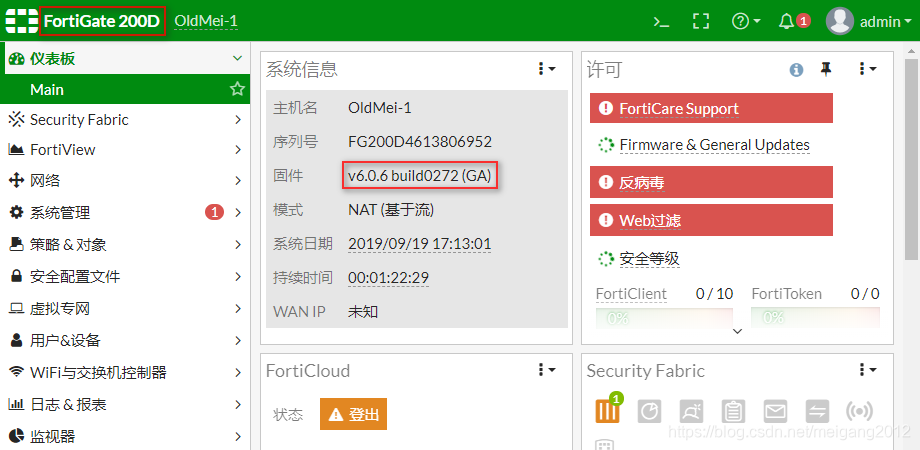

        ⑧ HA需要使用相同型号的设备，固件版本也要相同，这里的型号是FortiGate 200D，固件版本是6.0.6，那么另一台防火墙也必须是FortiGate 200D，固件也必须为6.0.6，否则HA会建立不起来。

          【提示】HA集群里的所有设备，都必须具有相同的许可。如果集群中的一台防火墙的许可级别低于集群中其它的防火墙，则所有集群中的防火墙将恢复到较低的许可级别。例如：集群中只有一台防火墙购买了Web过滤功能，当集群运行时，集群中的任何防火墙都不支持Web过滤功能。

  配置第一台防火墙的HA设置

        准备工作完成后，就可以开始配置HA了。

        ① 选择菜单【系统管理】-【高可靠性】，点击Mode下拉菜单，可以看到有三种模式，分别是单机模式、主动-主动和主动-被动，选择【主动-被动】，点击【确认】。

      主动-主动：由一个主设备组成，主设备接收所有的通信会话，并在主设备和所有从设备之间进行负载均衡，但是只负载均衡UTM的流量，普通流量仍只有主设备进行处理。适合对UTM功能需求比较高且集群所有设备都购买了UTM服务的情况下使用。

      主动-被动：由处理通信会话的主设备和一个或多个从设备组成，从设备连接到网络和主设备，但不处理通信会话，处于待机状态，当主设备出现故障，从设备立即替换，以保证业务的连续性。这是最常用的模式。

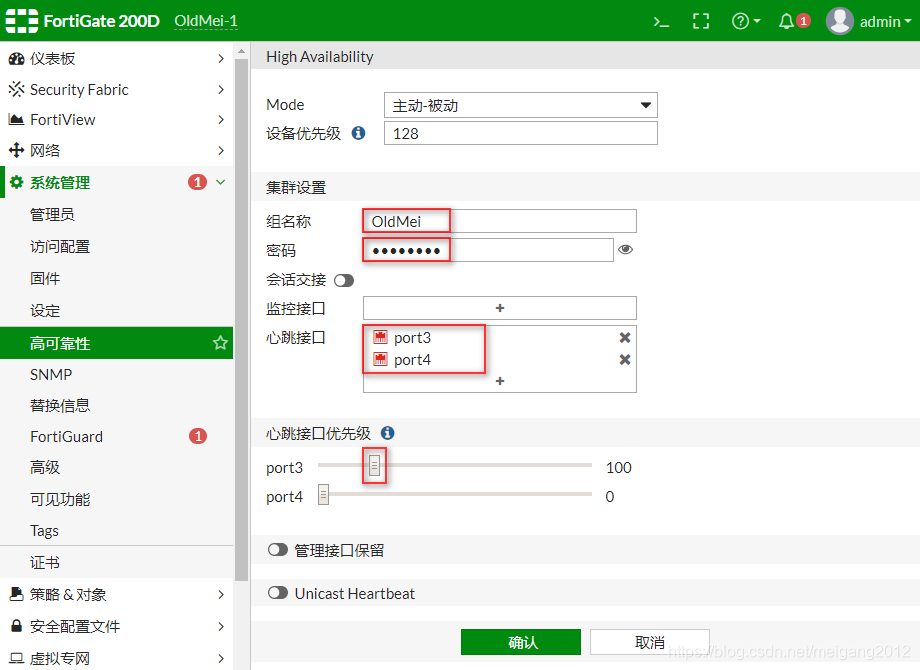

        ② 进入配置界面，主动-主动模式与主动-被动模式的配置界面都是相同的。

        设备优先级：HA里的防火墙在相同的条件下，可以通过设备优先级来确认谁是主机，数字大优先。默认为128，通常我们会把备机的优先级改为小于128。如果主机、备机的设备优先级相同，例如都是128，那么会根据序列号的大小来确定谁是主机。

        组名称：用组名称来标示HA集群。最大长度为32个字符。在所有防火墙形成集群之前，所有的防火墙组名称必须相同。形成集群后可以修改组名称，组名更改会同步到集群所有防火墙。

        密码：和组名称一样，可以用密码来标识HA集群。在所有防火墙形成集群之前，所有的防火墙密码必须相同。形成集群后可以修改密码。同一网络上的两个集群不能具有相同的密码。（组名称和密码都是自己定义的）

        会话交接：如果启用会话交接，在主备切换的时候，原有的通信会话不会断。对会话要求比较高并且设备型号也比较高的情况下可以使用，但桌面型防火墙就不建议启用，因为会占用资源，以及增加同步带宽。这里我们暂不启用。

        监控接口：HA会监控指定的接口，如果被监控的接口出现故障或网络断开连接，防火墙会进行切换。通常我们会用来监控内网和外网连接。由于一般会先配置HA，然后才配置内外网接口，因此，这里暂时不选择监控接口，后期再配置。

         心跳接口：集群里的防火墙，通过心跳接口进行连接，心跳接口不断地通信HA状态和同步信息，以确保集群正常运行。在只有两台防火墙做HA的情况下，只要用普通网线将防火墙的心跳接口直接连接就可以了。有的防火墙有专门的HA心跳接口，FortiGate 200D没有，因此，这里选择Port3、Port4两个接口作为心跳接口。

         心跳接口优先级：由于心跳接口在不停的传输HA状态，一旦接口出现故障或网线断开，HA就会失效，因此建议选择两个心跳接口。同样也可以设置心跳接口的优先级，数字大的优先。例如光纤接口优先级大于网线接口，则光纤接口优先。如果优先级都相同，接口号排在前面的优先，port3优先port4。

        管理接口保留：大部分防火墙都会有一个专用的MGMT管理接口，这个接口只用来登录防火墙，保留此管理接口后，可以为HA集群里每台防火墙的管理口配置不同的IP地址及静态路由，将所有设备的管理接口接入交换机，就可以随时登录并管理不同的防火墙了。下面还会详细介绍管理接口保留配置。

        Unicast Heartbeat（单播心跳）：单播心跳用于FortiGate VM虚拟环境，因为在虚拟环境中不支持广播通信，因此在单播心跳里直接指定HA集群中其它FortiGate VM心跳接口的IP地址。这里我们用不上。

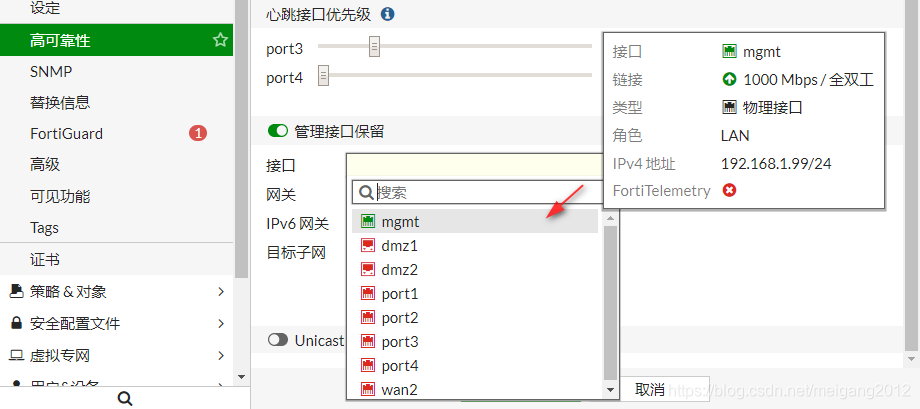

        ③ 启用【管理接口保留】，在接口字段选择mgmt管理口。

          【提示】有的人在操作的时候，明明接口里有这个mgmt接口，但在下拉菜单里就是看不到，这是因为mgmt接口没有关闭DHCP服务，关闭DHCP服务后就可以看到了。

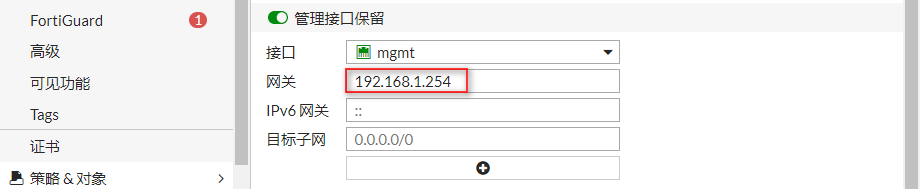

        ④ 网关可以根据实际网络情况填写，假设我要将所有设备的管理口接入到内网的一个独立VLAN，那就要设置网关，这样就可以在内网登录HA中的防火墙了。

        ⑤ 点击【确认】后，第一台防火墙的HA配置就完成了，建议在所有配置完成之前，心跳线不要连接，所有设备都配置好启动好后再连接。

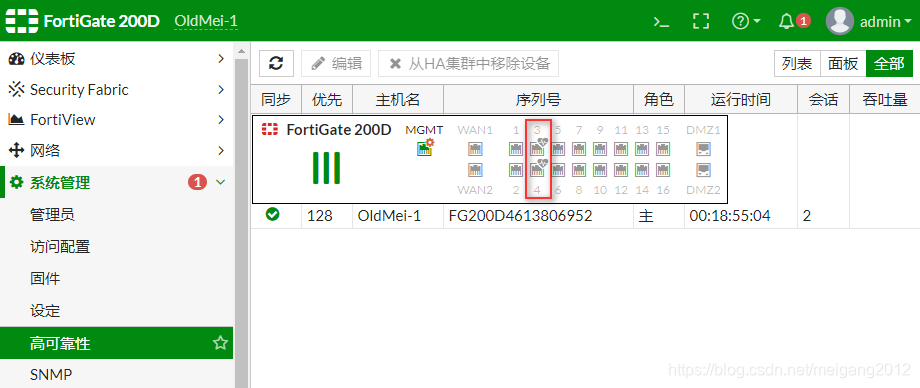

        ⑥ 配置完HA后，可以看到防火墙面板上的HA亮红灯。这是正常现象，要等全部配置好并连接网线后，HA工作正常了就会转成绿灯。

  配置第二台防火墙的HA设置

        第二台防火墙的配置和第一台的几乎一模一样，只不过主机名称改为OldMei-2，以和第一台防火墙区分。

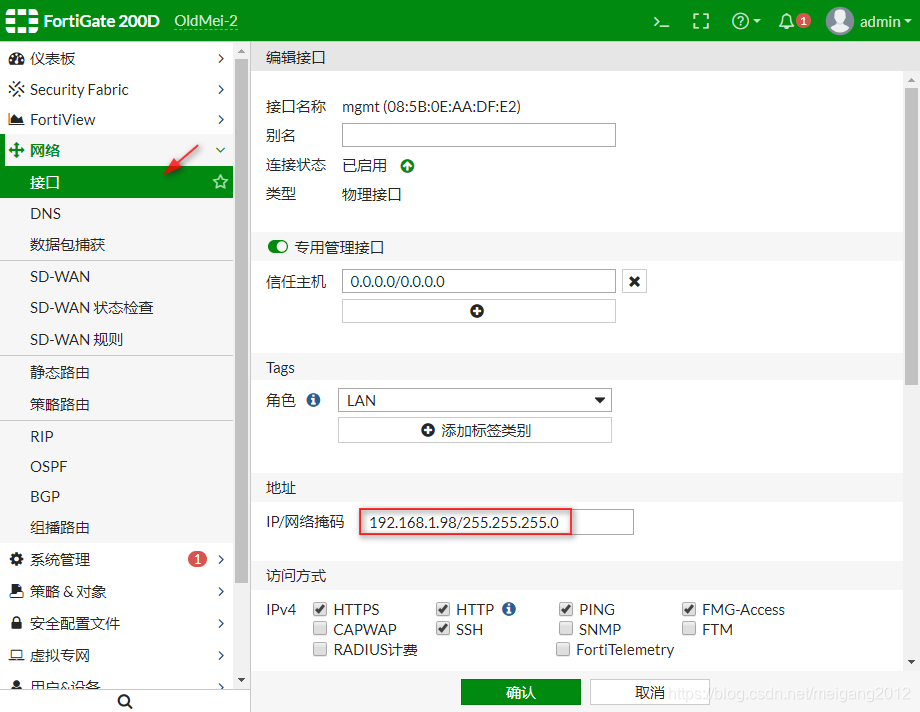

        ① 将第二台防火墙的管理接口IP地址由192.168.1.99改为192.168.1.98，以和第一台的管理接口IP区别开，当把两台防火墙的管理接口都接入一台交换机之后，就可以同时登录并管理HA的两台防火墙了。即使只有主机在工作，仍然可以登录备机。记得关闭管理接口的DHCP服务。

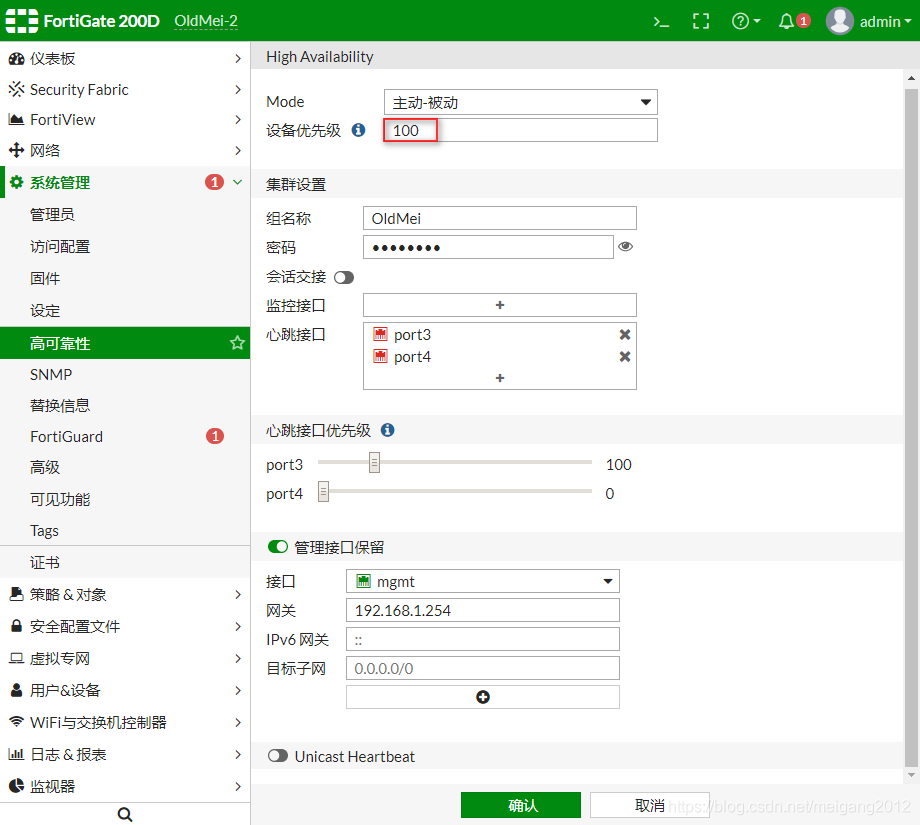

        ② 第二台防火墙的HA设置与第一台几乎一模一样，唯一不同的就是优先级，因为这台打算做备机。

  连接并查看HA状态

        两台防火墙都配置好后，就可以连接心跳口了，这里设置的Port3和Port4为心跳口，只要将两台防火墙的Port3和Port4用网线对接起来就可以了。

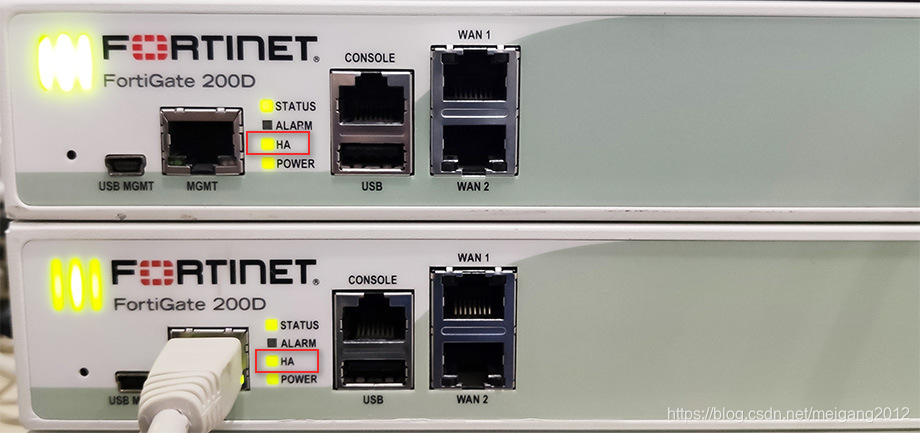

        ① 连接心跳线后，两台防火墙的HA灯都是绿色，表示HA工作正常。

        ② 登录第一台防火墙，也就是主防火墙，查看高可靠性，可以看到和刚开始设置不一样了，除了有本机的信息外，还有备机的信息也显示出来了。

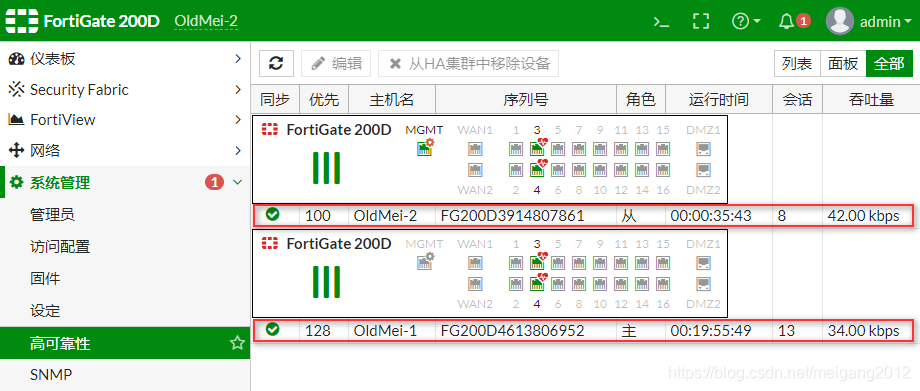

        ③ 这是通过管理口登录第二台防火墙，也就备机，显示的高可靠性内容，也有两台防火墙的信息显示出来了。HA初步就配置好了！

​​​​​​​

---
