【高级篇 / Farbric】(6.0) ❀ 02. Fabric 与 FortiSwitch ❀ FortiGate 防火墙

　　【简介】我们前面已经知道，Security Fabric是支持FortiSwitch 交换机的，我们来看看FortiSwitch的配置。

---

   FortiGate 聚合口连接 FortiSwitch

　　在实际应用中，为了不产生接口瓶颈，通常都会使用聚合口，这里我们来看看FortiGate与FortiSwitch的聚合口是怎么配置的。

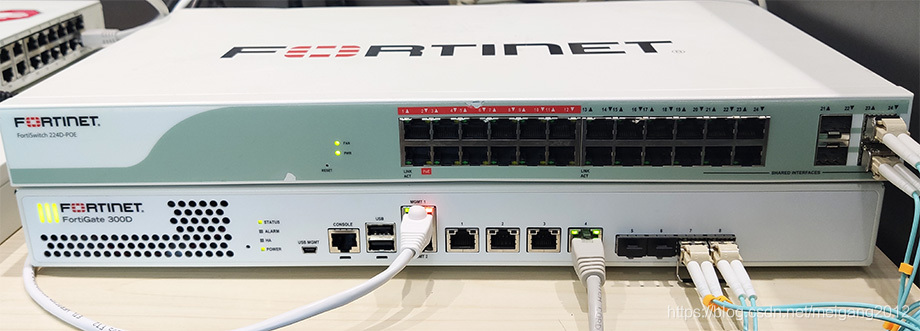

　　① 这里使用的是FortiSwitch 224D-POE交换机，Port23、Port24接口与FortiGate的Port7、Port8接口用光纤连接。

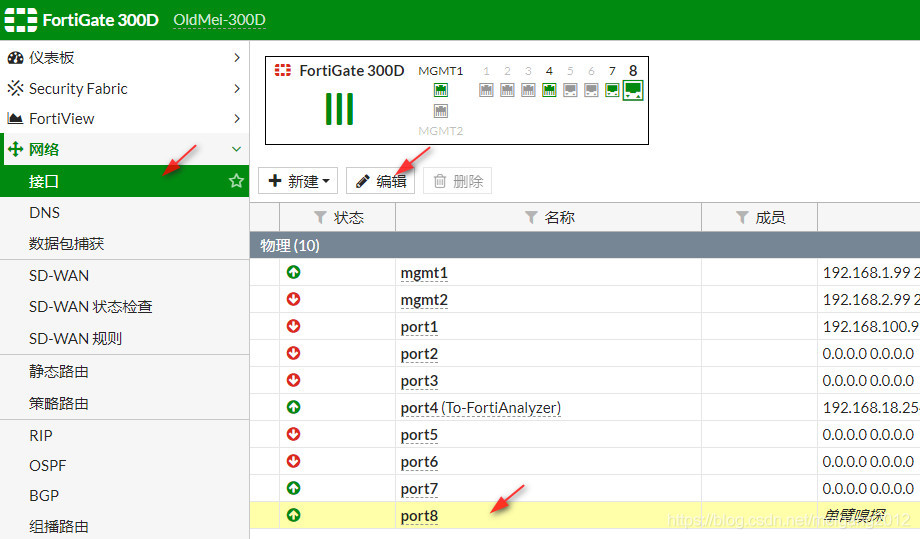

　　② 登录FortiGate 300D，选择菜单【网络】-【接口】，这里看到Port8接口是单臂嗅探模式，这种情况是不能建立聚合口的，因此选择Port8接口，点击【编辑】。

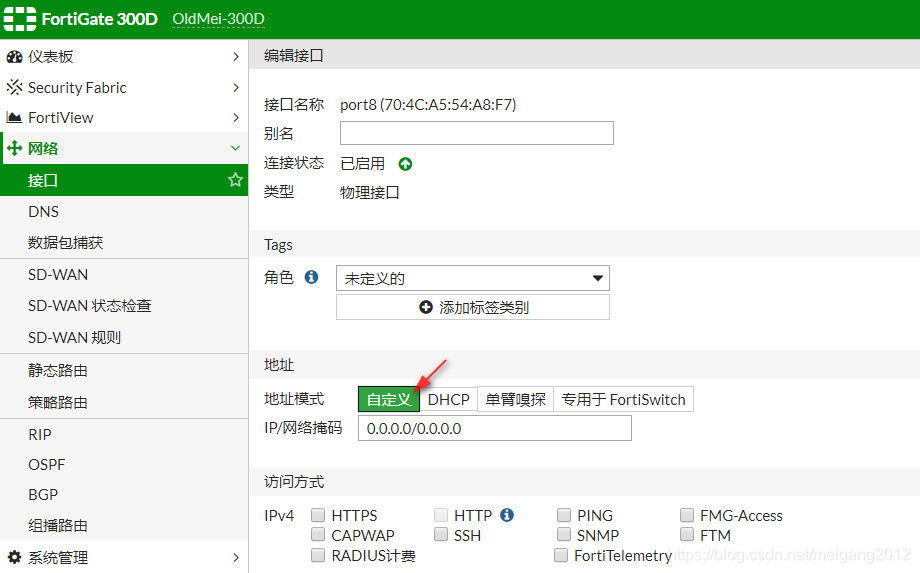

　　③ 地址模式选择【自定义】，IP默认为0.0.0.0/0.0.0.0，这样就可以了，点击【确认】。

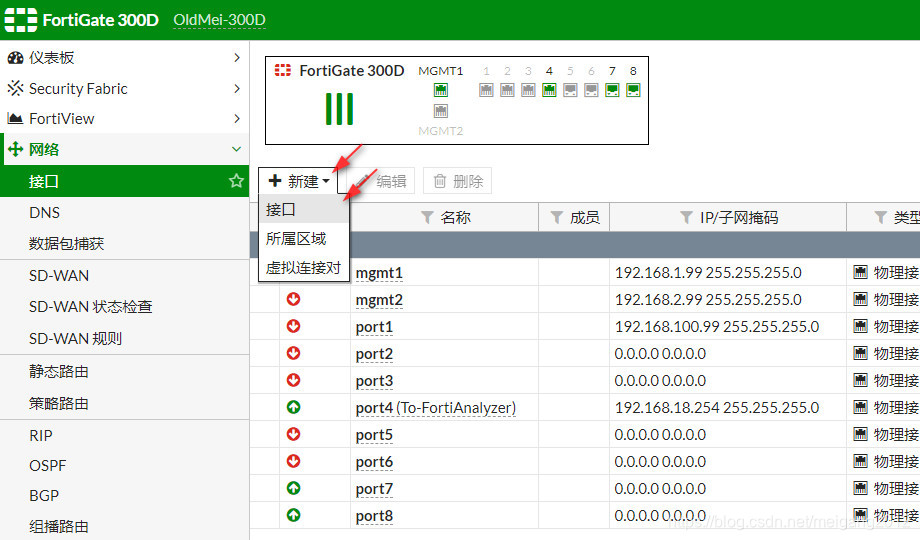

　　④ 回到接口菜单，选择【新建】-【接口】。

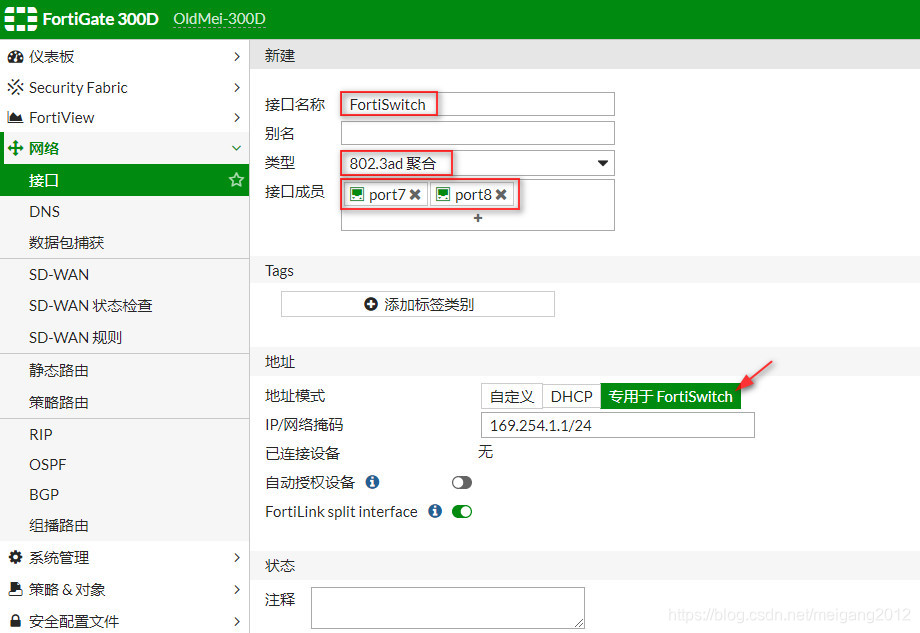

　　⑤ 输入新建接口名称，类型选择802.3ad聚合，接口成员选择Port7和Port8，地址模式选择专用于FortiSwitch，将会自动分配一个不常用的IP地址给该接口，默认就可以了。FortiLink split interface默认是启用的，如果关闭的话，交换机上的光口只有一个工作，启用的话两个都工作。这个功能是接多台交换机时才用到的。

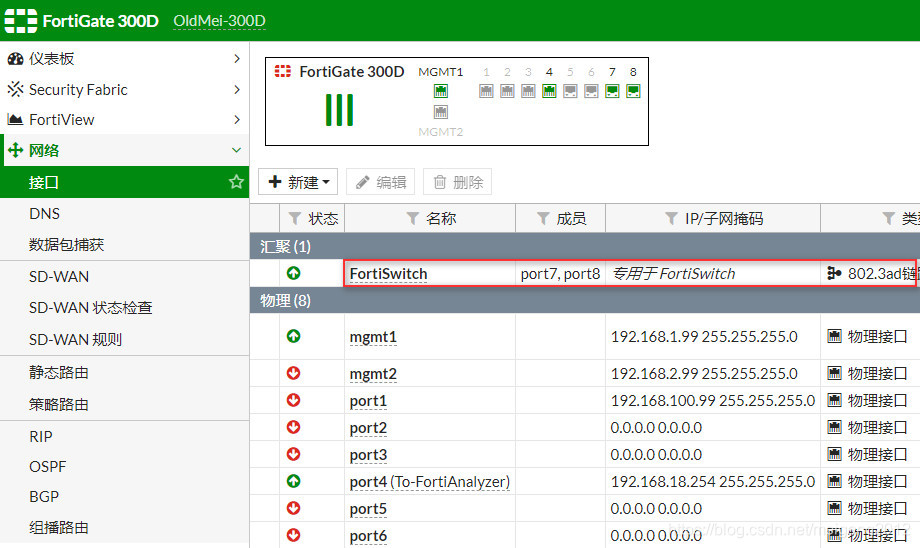

　　⑥ 聚合口建好后，可以看到有个绿色向上箭头的图标，表示聚合口起来了。

  识别并许可 FortiSwitch

　　配置好聚合口后，就可以识别FortiSwitch了。

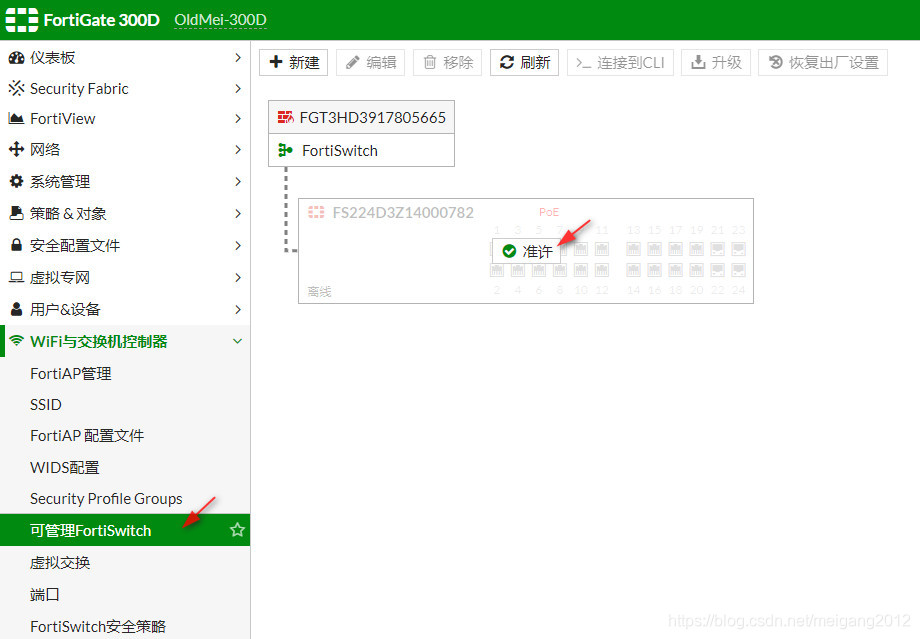

　　① 选择菜单【WiFi与交换机控制器】-【可管理FortiSwitch】，可以看到已经识别到了FortiSwitch交换，点击【准许】。

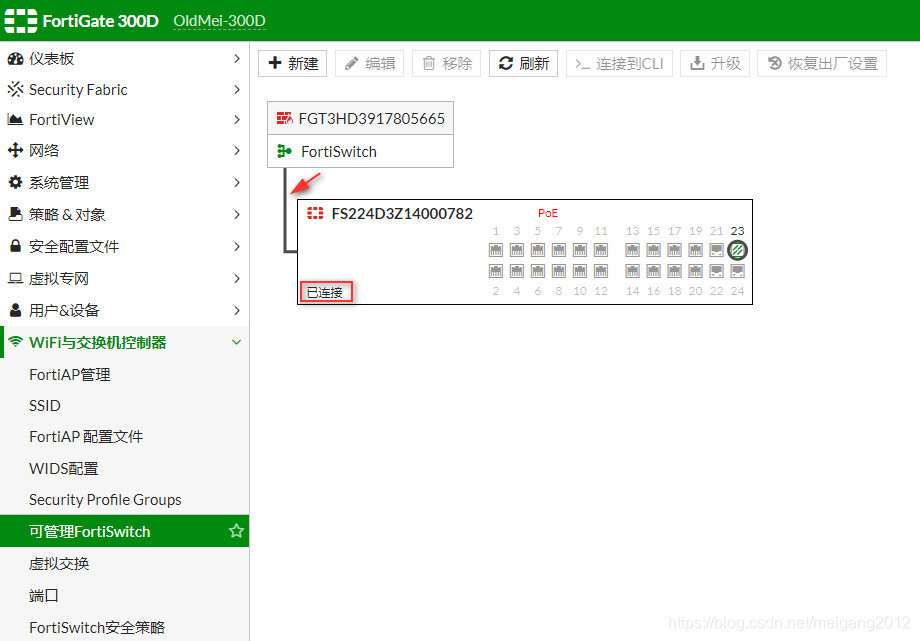

　　② 稍等一会儿，可以看到FortiSwitch到FortiGate的虚线变成了实现，FortiSwtich显示已连接。

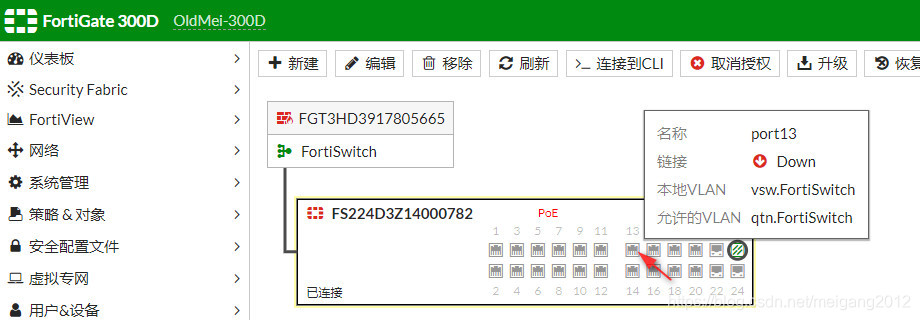

　　③ 鼠标移到交换机的接口上，可以看到接口的信息。在接口上点击鼠标。

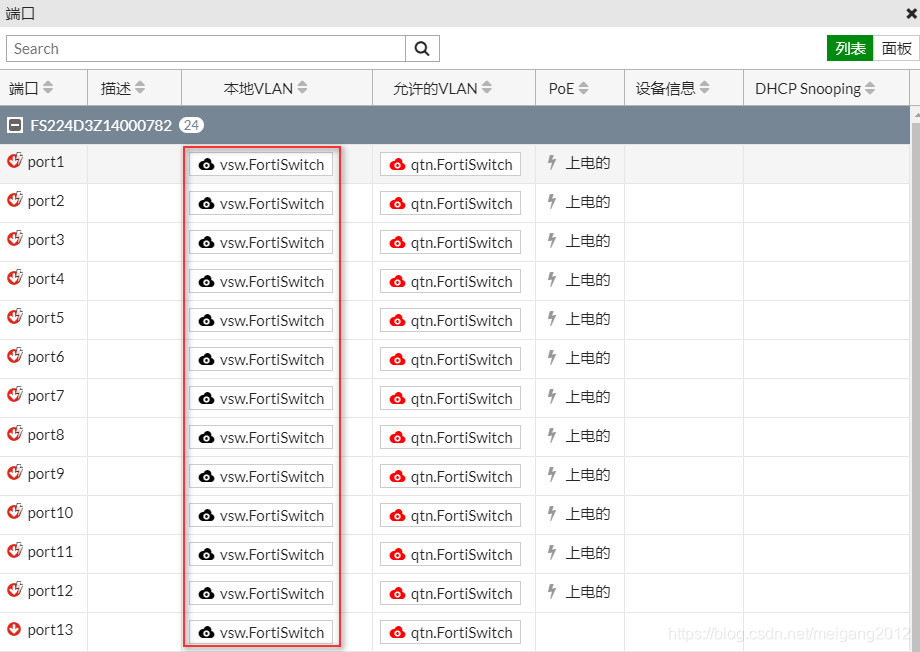

　　④ 可以看到交换机的所有接口，都属于默认vsw.FortiSwitch的VLAN。

　　⑤ 为了让交换机接口都能快速的用起来，我们需要对默认VLAN进行配置，选择菜单【网络】-【接口】，选择汇聚接口下的vsw.FortiSwtich，点击【编辑】。

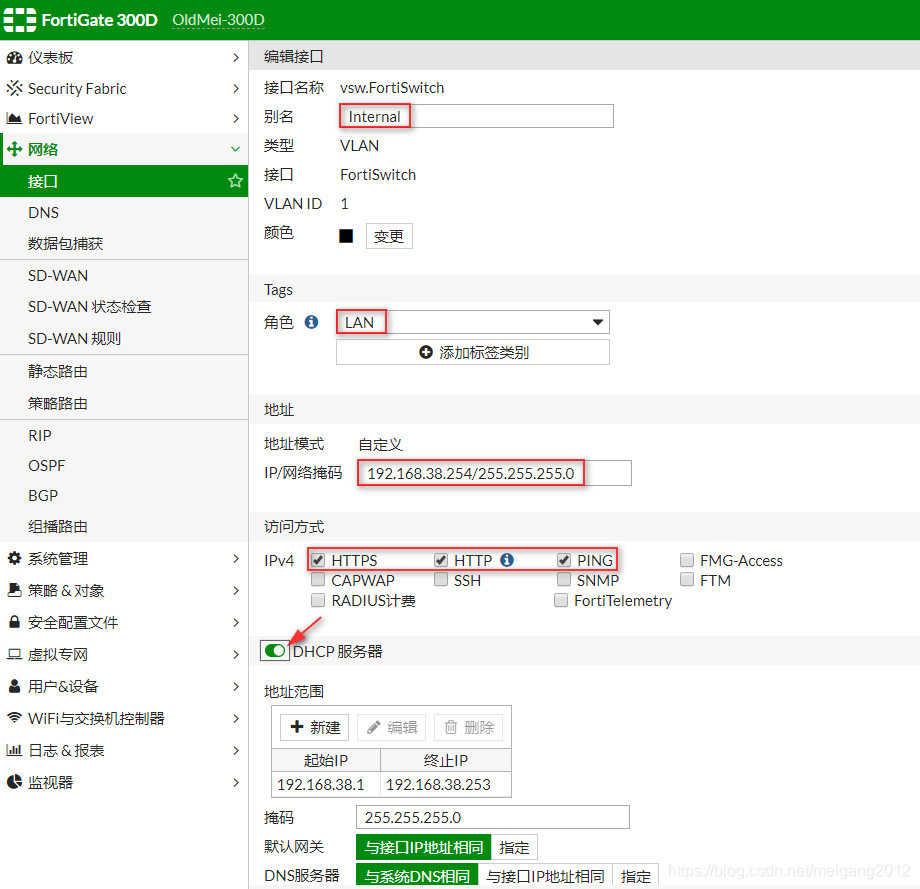

　　⑥ 输入VLAN的别名，角色选择VLAN，输入IP，设置访问方式并启用DHCP服务。点击【确认】。

　　⑦ 将电脑接入FortiSwitch的任意接口，自动获取得到IP地址。

　　⑧ 访问vsw.FortiSwitch的VLAN接口地址，可以登录FortiGate，说明FortiSwtich交换机工作正常。

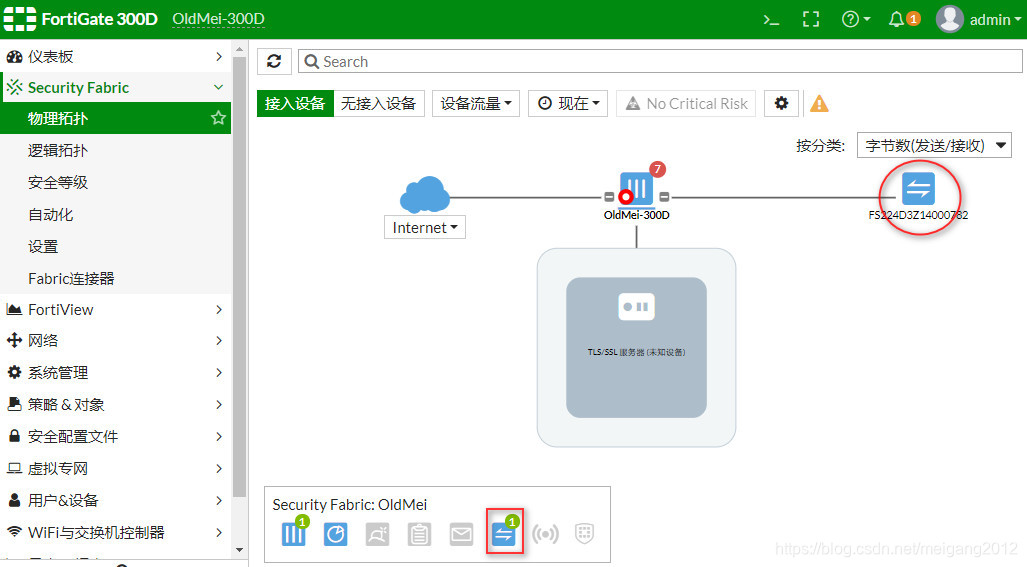

　　⑨ 再次选择菜单【Security Fabric】-【物理拓朴】，可以看到FortiSwitch交换机已经自动加入了Security Fabric。

    经 FortiSwitch 访问 FortiAnalyzer

　　由于连接FortiSwitch和FortiAnalyzer是防火墙的不同接口，因此如果要从FortiSwith登录FortiAnalyzer，还需要在FortiGate配置不同接口的访问策略。

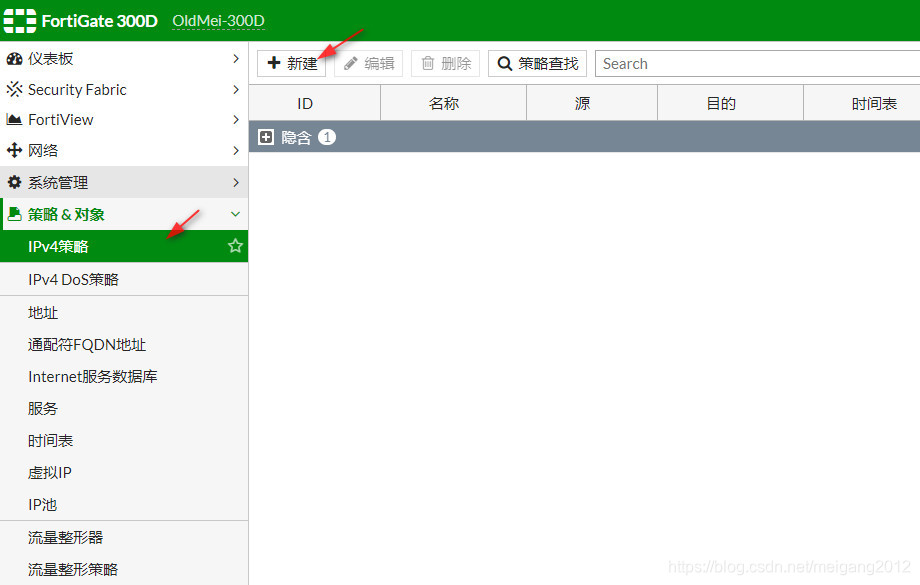

　　① 登录FortiGate 300D，选择菜单【策略&对象】-【IPv4策略】，点击【新建】。

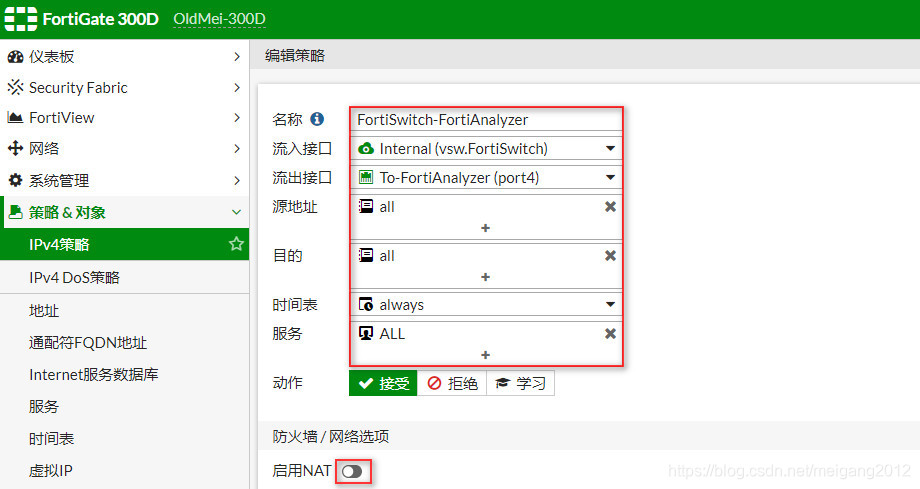

　　② 策略允许FortiSwitch的默认VLAN，也就是vsw.FortiSwitch，可以访问防火墙的Port4口，而Port4口是连接FortiAnalyzer的接口，NAT不启用。

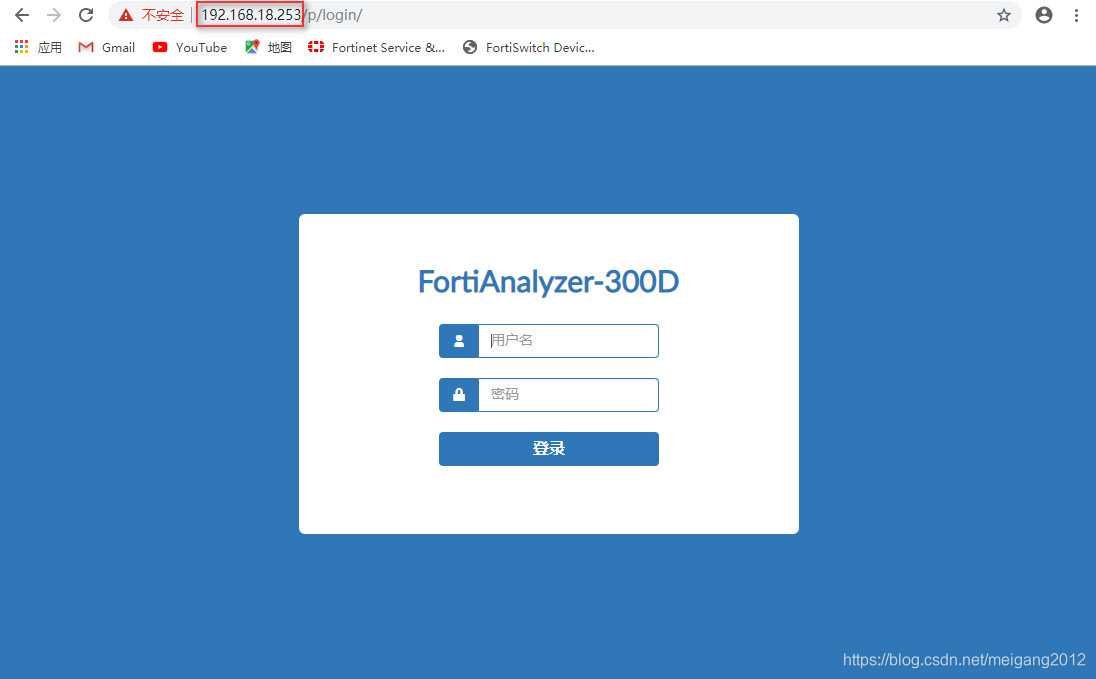

　　③ 访问192.168.18.253，这是FortiAnalyzer的Port4口的IP地址，可以登录并访问。这样就可以从FortiSwitch上访问FortiGate与FortiAnalyzer了。注意，FortiAnalyzer上的那条静态路由很重要！如果没有那条静态路由，这里将不会登录成功。

---
